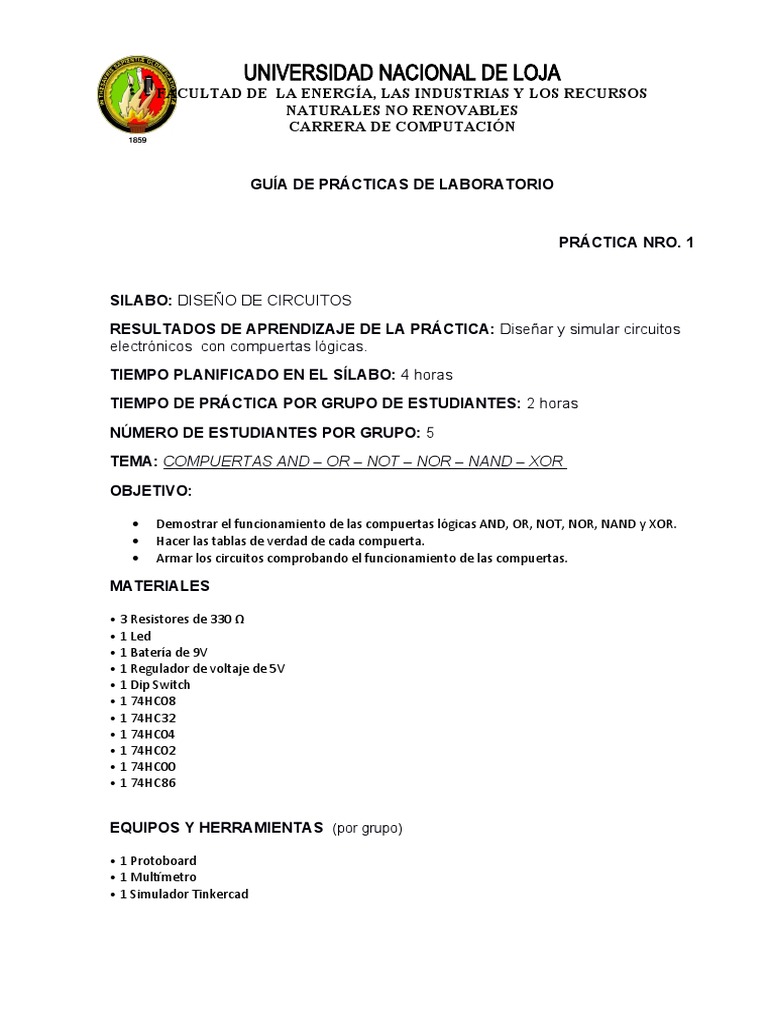

UNIVERSIDAD NACIONAL DE LOJA

FACULTAD DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS


NATURALES NO RENOVABLES
CARRERA DE COMPUTACIÓN

GUÍA DE PRÁCTICAS DE LABORATORIO

PRÁCTICA NRO. 1

SILABO: DISEÑO DE CIRCUITOS


RESULTADOS DE APRENDIZAJE DE LA PRÁCTICA: Diseñar y simular circuitos
electrónicos con compuertas lógicas.
TIEMPO PLANIFICADO EN EL SÍLABO: 4 horas
TIEMPO DE PRÁCTICA POR GRUPO DE ESTUDIANTES: 2 horas
NÚMERO DE ESTUDIANTES POR GRUPO: 5
TEMA: COMPUERTAS AND – OR – NOT – NOR – NAND – XOR
OBJETIVO:

 Demostrar el funcionamiento de las compuertas lógicas AND, OR, NOT, NOR, NAND y XOR.
 Hacer las tablas de verdad de cada compuerta.
 Armar los circuitos comprobando el funcionamiento de las compuertas.

MATERIALES

• 3 Resistores de 330 Ω
• 1 Led
• 1 Batería de 9V
• 1 Regulador de voltaje de 5V
• 1 Dip Switch
• 1 74HC08
• 1 74HC32
• 1 74HC04
• 1 74HC02
• 1 74HC00
• 1 74HC86

EQUIPOS Y HERRAMIENTAS (por grupo)

• 1 Protoboard
• 1 Multímetro
• 1 Simulador Tinkercad
UNIVERSIDAD NACIONAL DE LOJA
FACULTAD DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS
NATURALES NO RENOVABLES
CARRERA DE COMPUTACIÓN

MARCO TEÓRICO:
 Compuertas Lógicas
 Tablas de Verdad.

PROCEDIMIENTO:

Compuerta AND
1. Construir la tabla de verdad de la Compuerta AND

2. Construir el circuito electrónico de la Fig. 1.1, utilice Tinkercad para la simulación


del circuitos. Comprobar la tabla de verdad.

Fig. 1.1 Circuito de la compuerta AND.

Compuerta OR

1. Construir la tabla de verdad de la Compuerta OR


2. Construir el circuito electrónico de la Fig. 1.2, utilice Tinkercad para la simulación
del circuitos. Comprobar la tabla de verdad.
UNIVERSIDAD NACIONAL DE LOJA
FACULTAD DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS
NATURALES NO RENOVABLES
CARRERA DE COMPUTACIÓN

Fig. 1.2 Circuito de la compuerta OR.

Compuerta NOT

1. Construir la tabla de verdad de la Compuerta NOT


2. Construir el circuito electrónico de la Fig. 1.3 utilice Tinkercad para la simulación
del circuitos. Comprobar la tabla de verdad.

Fig. 1.3 Circuito de la compuerta NOT.

Compuerta NOR

1. Construir la tabla de verdad de la Compuerta NOR


2. Construir el circuito electrónico de la Fig. 1.4, utilice Tinkercad para la simulación
del circuitos. Comprobar la tabla de verdad.
UNIVERSIDAD NACIONAL DE LOJA
FACULTAD DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS
NATURALES NO RENOVABLES
CARRERA DE COMPUTACIÓN

Fig. 1.4 Circuito de la compuerta NOR.

Compuerta NAND

1. Construir la tabla de verdad de la Compuerta NAND


2. Construir el circuito electrónico de la Fig. 1.5, utilice Tinkercad para la simulación
del circuitos. Comprobar la tabla de verdad.

Fig. 1.5 Circuito de la compuerta NAND.

Compuerta XOR

1. Construir la tabla de verdad de la Compuerta XOR


2. Construir el circuito electrónico de la Fig. 1.6, utilice Tinkercad para la simulación
del circuitos. Comprobar la tabla de verdad.
UNIVERSIDAD NACIONAL DE LOJA
FACULTAD DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS
NATURALES NO RENOVABLES
CARRERA DE COMPUTACIÓN

Fig. 1.6 Circuito de la compuerta XOR.

RESULTADOS: (a elaborar por estudiante)


CONCLUSIONES: (a elaborar por el estudiante)
RECOMENDACIONES: (a elaborar por el estudiante)
PREGUNTAS DE CONTROL:
¿Qué tipo de tecnología usa las compuertas lógicas usadas TTL o CMOS?,
explique.

¿Cómo está constituida la compuerta NAND?

BIBLIOGRAFÍA (actualizada 10 años atrás)

Nota: Entregar informe en PDF y archivos del simulador.
