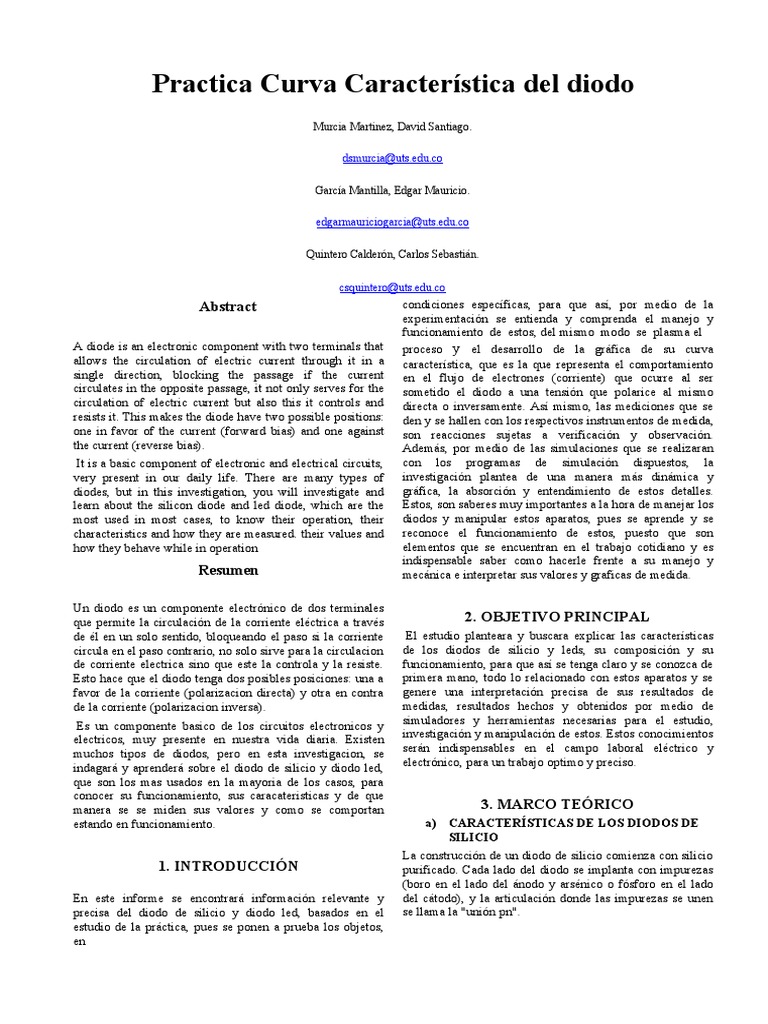

Practica Curva Característica del diodo
Murcia Martinez, David Santiago.
dsmurcia@uts.edu.co
García Mantilla, Edgar Mauricio.
edgarmauriciogarcia@uts.edu.co
Quintero Calderón, Carlos Sebastián.
csquintero@uts.edu.co
Abstract
A diode is an electronic component with two terminals that
allows the circulation of electric current through it in a
single direction, blocking the passage if the current
circulates in the opposite passage, it not only serves for the
circulation of electric current but also this it controls and
resists it. This makes the diode have two possible positions:
one in favor of the current (forward bias) and one against
the current (reverse bias).
It is a basic component of electronic and electrical circuits,
very present in our daily life. There are many types of
diodes, but in this investigation, you will investigate and
learn about the silicon diode and led diode, which are the
most used in most cases, to know their operation, their
characteristics and how they are measured. their values and
how they behave while in operation
Resumen
Un diodo es un componente electrónico de dos terminales
que permite la circulación de la corriente eléctrica a través
de él en un solo sentido, bloqueando el paso si la corriente
circula en el paso contrario, no solo sirve para la circulacion
de corriente electrica sino que este la controla y la resiste.
Esto hace que el diodo tenga dos posibles posiciones: una a
favor de la corriente (polarizacion directa) y otra en contra
de la corriente (polarizacion inversa).
Es un componente basico de los circuitos electronicos y
electricos, muy presente en nuestra vida diaria. Existen
muchos tipos de diodos, pero en esta investigacion, se
indagará y aprenderá sobre el diodo de silicio y diodo led,
que son los mas usados en la mayoria de los casos, para
conocer su funcionamiento, sus caracateristicas y de que
manera se se miden sus valores y como se comportan
estando en funcionamiento.
1. INTRODUCCIÓN
En este informe se encontrará información relevante y
precisa del diodo de silicio y diodo led, basados en el
estudio de la práctica, pues se ponen a prueba los objetos,
en
condiciones específicas, para que así, por medio de la
experimentación se entienda y comprenda el manejo y
funcionamiento de estos, del mismo modo se plasma el
proceso y el desarrollo de la gráfica de su curva
característica, que es la que representa el comportamiento
en el flujo de electrones (corriente) que ocurre al ser
sometido el diodo a una tensión que polarice al mismo
directa o inversamente. Así mismo, las mediciones que se
den y se hallen con los respectivos instrumentos de medida,
son reacciones sujetas a verificación y observación.
Además, por medio de las simulaciones que se realizaran
con los programas de simulación dispuestos, la
investigación plantea de una manera más dinámica y
gráfica, la absorción y entendimiento de estos detalles.
Estos, son saberes muy importantes a la hora de manejar los
diodos y manipular estos aparatos, pues se aprende y se
reconoce el funcionamiento de estos, puesto que son
elementos que se encuentran en el trabajo cotidiano y es
indispensable saber como hacerle frente a su manejo y
mecánica e interpretar sus valores y graficas de medida.
2. OBJETIVO PRINCIPAL
El estudio planteara y buscara explicar las características
de los diodos de silicio y leds, su composición y su
funcionamiento, para que así se tenga claro y se conozca de
primera mano, todo lo relacionado con estos aparatos y se
genere una interpretación precisa de sus resultados de
medidas, resultados hechos y obtenidos por medio de
simuladores y herramientas necesarias para el estudio,
investigación y manipulación de estos. Estos conocimientos
serán indispensables en el campo laboral eléctrico y
electrónico, para un trabajo optimo y preciso.
3. MARCO TEÓRICO
a) CARACTERÍSTICAS DE LOS DIODOS DE
SILICIO
La construcción de un diodo de silicio comienza con silicio
purificado. Cada lado del diodo se implanta con impurezas
(boro en el lado del ánodo y arsénico o fósforo en el lado
del cátodo), y la articulación donde las impurezas se unen
se llama la "unión pn".
Los diodos de silicio tienen un voltaje de polarización
directa de 0,7 voltios. Una vez que el diferencial de voltaje
entre el ánodo y el cátodo alcanza los 0,7 voltios, el diodo
empezará a conducir la corriente eléctrica a través de su
unión pn. Cuando el diferencial de voltaje cae a menos de
0,7 voltios, la unión pn detendrá la conducción de la
corriente eléctrica, y el diodo dejará de funcionar como una
vía eléctrica.
Debido a que el silicio es relativamente fácil y barato de
obtener y procesar, los diodos de silicio son más frecuentes
que los de otros materiales.
Los diodos de silicio son excelentes diodos de propósito
general y se pueden utilizar en casi todos los circuitos
eléctricos que requieran de un diodo. Los diodos de silicio
son más duraderos que los diodos de germanio y son mucho
más fáciles de obtener. Por lo general, es preferible utilizar
diodos de silicio cuando de fabrique un circuito. [4]
b) CURVA CARACTERISITICA GENERAL DE
UN DIODO DE SILICIO Y LED
La curva característica representa el comportamiento en el
flujo de electrones (corriente) que ocurre al ser sometido el
diodo a una tensión que polarice al mismo directa o
inversamente. [1]
Figura 1. Curva característica de un diodo de silicio [1]
De forma simplificada, la curva característica de un diodo
(I- V) consta de dos regiones: por debajo de cierta
diferencia de potencial, se comporta como un circuito
abierto (no conduce), y por encima de ella como un circuito
cerrado con una resistencia eléctrica muy pequeña. [2]
Figura 2. Curva característica de un diodo led [2]
c) APLICACIONES DE DIODOS DE SILICIO Y
DIODOS LED
DIODOS DE SILICIO:
 Diodo rectificador. Es un dispositivo
semiconductor fabricados de silicio con una
caída de tensión directa de 0,7 V. El diodo
rectificador conduce electricidad en
polarización directa, mientras que en
polarización inversa no es posible la
conducción. Esta particularidad permite la
transformación de voltajes de corriente alterna
(CA) a corriente directa (CD), obteniendo con
ello la rectificación de una señal. Los diodos
rectificadores son usados en circuitos en los
cuales pasan cantidades altas de corriente
eléctrica a través del diodo.
 Diodo Schottky. Este tipo de diodo tiene la
particularidad de que la unión se forma
poniendo en contacto el material
semiconductor con el metal. De esta manera,
la caída de voltaje directa se reduce al
mínimo. Como material semiconductor se usa
un silicio de tipo N, que actúa como un ánodo
y el metal actúa como un cátodo. Debido a la
unión metálica, este tipo de diodos poseen una
capacidad alta de conducción de corriente, el
tiempo de conmutación se ve reducido. Por lo
tanto, los diodos Schottky tiene un mayor uso
en aplicaciones de conmutación o bien, en
aplicaciones de rectificador de alta frecuencia.
[3]
APLICACIONES DE DIODOS SHOCKLEY
 Interruptores de activación para SCR.
 Actúa como oscilador de relajación.
RECTIFICADOR CONTROLADO DE SILICIO
 Consta de tres terminales: ánodo, cátodo y puerta.
Es casi igual al diodo Shockley. Como su nombre
indica, se usa principalmente para fines de control
cuando se aplican voltajes pequeños en el circuito.
[3]
MODOS DE OPERACIÓN:
Modo de bloqueo hacia delante (estado apagado): En
este j1 y j3 hacia adelante sesgado y j2 está sesgado en
sentido inverso. Ofrece alta resistencia por debajo del
voltaje de ruptura y por lo tanto se dice que está
desconectado.
Modo de conducción directa (en estado): Al aumentar la
tensión en el ánodo y el cátodo o aplicando pulso positivo
en la puerta, podemos encender. Para desactivar la única
manera es disminuir la corriente que fluye a través de él.
Modo de bloqueo inverso (estado desactivado): El SCR
que bloquea el voltaje inverso se denomina SCR asimétrico.
Se usa principalmente en inversores fuente actuales. [3]
 Voltaje: 200 / 1600VRRM
APLICACIONES DEL DIODO LED Montaje: Tornillo
Estos diodos convierten la energía eléctrica en energía Tipo: Standard
luminosa. La primera producción comenzó en 1968. Se Polaridad: Cátodo al tornillo
somete a un proceso de electroluminiscencia en el que los
agujeros y los electrones se recombinan para producir Cubierta de Silicón: Color negro
energía en forma de luz en condiciones de polarización Origen: China
directa. 1n52081: Corriente: 300A
Anteriormente se usaban como indicadores de encendido Voltaje: 200 / 1600VRRM
pero ahora se están usando en aplicaciones de iluminación
en casas y en el lugar de trabajo. Se usa principalmente en Montaje: Tornillo
aplicaciones como: Tipo: Standard
Iluminación de aviación Polaridad: Ánodo al tornillo
Señales de tráfico Cubierta de Silicón: Color rojo
Flashes de cámara Origen: China
d) CARACTERISITICAS GENERALES DIODO 4. METODOLOGÍA EXPERIMENTAL
1N4004
1N4004 Diodo Rectificador 400V - 1A Encapsulado DO-
41, es un Diodo de Silicio de Propósito General con dos Por medio de un simulador realizaremos las siguientes
terminales que permite la circulación de la corriente actividades:
eléctrica a través de él en un solo sentido, muy usado en  Realizar el montaje de la Figura 4 y llenar el
electrónica como rectificador en fuentes de alimentación cuadro para los diferentes valores de V1
y/o trabajando como supresor de picos en bobinas y/o relay
(Reles). [4]
La franja gris en el rectificador, indica el cátodo del diodo.
Principales Características: ACTIVIDAD 1
Tipo de Encapsulado: DO-41
Corriente en Polarización Directa: 1A
Voltaje Pico Inverso Repetitivo: 400V
Corriente Pico no Repetitiva (8.3 ms): 30A
Baja caída de Tensión directa
Disipación de Potencia: 3W

Figura 4. Circuito para medir valores de corrientes y voltajes en

un diodo de Silicio

Figura 3. Diodo 1N4004

e) REFERENCIAS DE DIODOS DE SILICIO

1n4007: son muy útiles, versátiles y económicos por lo que

se aconseja tener un cierto número disponible en el espacio
de trabajo, mejor si son los 1N4006 o 1N4007, por la
elevada tensión inversa que soportan[4]
1n5400: La serie de diodos 1N5400 es similar a los
1N4000 pero permiten corrientes hasta de 3 amperes. Estos
diodos son más grandes que los 1N4000 para mejorar la
disipación térmica[4]
1n52080: Corriente: 300A
 Figura 5. Simulación de medida, Tinkercad
 Realizar nuevamente los dos puntos anteriores
cambiando el diodo D por un Led de color Verde

5. ANÁLISIS DE RESULTADOS
Se muestran los datos obtenidos para v1, valores de Id y Vd

Figura 8. Cuadro de valores V1 para diodo Led

Figura 6. Cuadro de valores V1 para diodo de silicio

ACTIVIDAD 2
 Realizar la gráfica Id Vs Vd. colocando las
corrientes en el eje Y y los voltajes en el eje X.
Comparar el
 Resultado con la curva característica consultada en
el preinforme.
Figura 9. Grafica Vd vs Id diodo Led

6. Conclusiones
 El diodo es un semiconductor y un dispositivo
fabricado de material n y p.
 El voltaje del diodo de silicio es de 0,7
 Cuando se está operando normalmente, el voltaje a
través de un diodo de silicio polarizado en forma
directa tiene valores entre 0.60 V y 0.75
Figura 7. Grafica Id vs Vd diodo silicio
 Cuando el diferencial de voltaje cae a menos de
0,7 voltios, la unión pn detendrá la conducción de
Comparamos Figura 1 con Figura 7 y notamos que no la corriente eléctrica, y el diodo dejará de
alcanza a superar el voltaje umbral de 0.7v, así que se funcionar como una vía eléctrica.
mantiene como curva característica

ACTIVIDAD 3
 Referencias

[1] 3.0, L. C. (1 de julio de 2021). Diodo.

Obtenido de Wikipedia:
https://es.wikipedia.org/wiki/Diodo
[2] 3.0, L. C. (12 de 9 de 2021). Led.
Obtenido de Wikipedia:
https://es.wikipedia.org/wiki/Led
[3] Arturo. (13 de 4 de 2020). Los diferentes
tipos de diodos y sus aplicaciones.
Obtenido de Unit Electronics:
https://uelectronics.com/los-diferentes-
tipos-de-diodos-y-sus-aplicaciones/
Diodos, curva Caracterisitica y umbral. (28 de
10 de 2014). Obtenido de Ingelibre:
https://ingelibreblog.wordpress.com/2014/
10/27/diodos-curva-caracteristica-y-
tension-umbral/
[4] inventable. (4 de 9 de 2017). Los diodos
1N4001 y 1N5400. Obtenido de
Inventable.eu:
https://www.inventable.eu/2017/09/04/los
-diodos-1n4000/
[5] Sandoval, D. (20 de Noviembre de 2017).
Características del diodo de germanio y
del diodo de silicio. Obtenido de eHow:
https://www.ehowenespanol.com/caracteri
sticas-del-diodo-germanio-del-diodo-
silicio-lista_153695/
