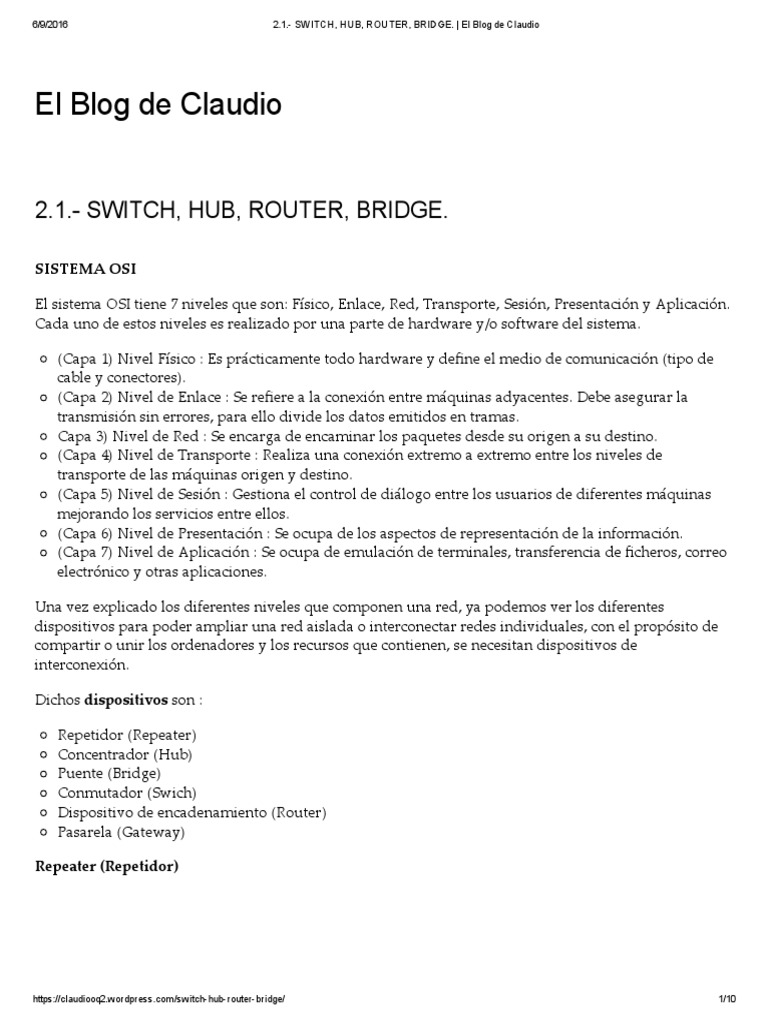

2.1. SWITCH, HUB, ROUTER, BRIDGE.
SISTEMA OSI
El sistema OSI tiene 7 niveles que son: Físico, Enlace, Red, Transporte, Sesión, Presentación y Aplicación.
Cada uno de estos niveles es realizado por una parte de hardware y/o software del sistema.
(Capa 1) Nivel Físico : Es prácticamente todo hardware y define el medio de comunicación (tipo de
cable y conectores).
(Capa 2) Nivel de Enlace : Se refiere a la conexión entre máquinas adyacentes. Debe asegurar la
transmisión sin errores, para ello divide los datos emitidos en tramas.
Capa 3) Nivel de Red : Se encarga de encaminar los paquetes desde su origen a su destino.
(Capa 4) Nivel de Transporte : Realiza una conexión extremo a extremo entre los niveles de
transporte de las máquinas origen y destino.
(Capa 5) Nivel de Sesión : Gestiona el control de diálogo entre los usuarios de diferentes máquinas
mejorando los servicios entre ellos.
(Capa 6) Nivel de Presentación : Se ocupa de los aspectos de representación de la información.
(Capa 7) Nivel de Aplicación : Se ocupa de emulación de terminales, transferencia de ficheros, correo
electrónico y otras aplicaciones.
Una vez explicado los diferentes niveles que componen una red, ya podemos ver los diferentes
dispositivos para poder ampliar una red aislada o interconectar redes individuales, con el propósito de
compartir o unir los ordenadores y los recursos que contienen, se necesitan dispositivos de
interconexión.
Dichos dispositivos son :
Repetidor (Repeater)
Concentrador (Hub)
Puente (Bridge)
Conmutador (Swich)
Dispositivo de encadenamiento (Router)
Pasarela (Gateway)
Repeater (Repetidor)
https://claudiooq2.wordpress.com/switchhubrouterbridge/ 1/10
6/9/2016 2.1. SWITCH, HUB, ROUTER, BRIDGE. | El Blog de Claudio
Es un dispositivo electrónico que conecta dos segmentos de una misma red, transfiriendo el tráfico de
uno a otro extremo, bien por cable o inalámbrico.
Los segmento de red son limitados en su longitud, si es por cable, generalmente no superan los 100 M.,
debido a la perdida de señal y la generación de ruido en las líneas. Con un repetidor se puede evitar el
problema de la longitud, ya que reconstruye la señal eliminando los ruidos y la transmite de un
segmento al otro.
En la actualidad los repetidores se han vuelto muy populares a nivel de redes inalámbricas o WIFI. El
Repetidor amplifica la señal de la red LAN inalámbrica desde el router al ordenador.
Un Receptor, por tanto, actúa sólo en el nivel físico o capa 1 del modelo OSI.
Hub (Concentrador)
Contiene diferentes puntos de conexión, denominados puertos, retransmitiendo cada paquete de datos
recibidos por uno de los puertos a los demás puertos.
El Hub básicamente extiende la funcionalidad de la red (LAN) para que el cableado pueda ser extendido
a mayor distancia, es por esto que puede ser considerado como una repetidor.
El Hub transmite los “Broadcasts” a todos los puertos que contenga, esto es, si contiene 8 puertos, todas
las computadoras que estén conectadas a dichos puertos recibirán la misma información.
Se utiliza para implementar redes de topología estrella y ampliación de la red LAN.
Un Hub, por tanto, actúa sólo en el nivel físico o capa 1 del modelo OSI.
Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder
ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus
diferentes puertos.
Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que
cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos
Un concentrador, o repetidor, es un dispositivo de emisión bastante sencillo. Los concentradores no
logran dirigir el tráfico que llega a través de ellos, y cualquier paquete de entrada es transmitido a otro
puerto (que no sea el puerto de entrada). Dado que cada paquete está siendo enviado a través de
cualquier otro puerto, aparecen las colisiones de paquetes como resultado, que impiden en gran medida
la fluidez del tráfico. Cuando dos dispositivos intentan comunicar simultáneamente, ocurrirá una
colisión entre los paquetes transmitidos, que los dispositivos transmisores detectan. Al detectar esta
colisión, los dispositivos dejan de transmitir y hacen una pausa antes de volver a enviar los paquetes.
Bridge (Puente)
Como los repetidores y los hub, permiten conectar dos segmentos de red, pero a diferencia de ellos,
seleccionan el tráfico que pasa de un segmento a otro, de forma tal que sólo el tráfico que parte de un
dispositivo (Router, Ordenador o Gateway) de un segmento y que va al otro segmento se transmite a
través del bridge.
Con un Bridge, se puede reducir notablemente el tráfico de los distintos segmentos conectados a él.
Con un Bridge, se puede reducir notablemente el tráfico de los distintos segmentos conectados a él.
Los Bridge actúan a nivel físico y de enlace de datos del modelo OSI en Capa 2.
A nivel de enlace el Bridge comprueba la dirección de destino y hace copia hacia el otro segmento si allí
se encuentra la estación de destino.
La principal diferencia de un receptor y hub es que éstos hacen pasar todas las tramas que llegan al
segmento, independientemente de que se encuentre o no allí el dispositivo de destino.
Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2
(nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en
segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino
de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de
establecimiento de red.
Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado.
Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del
otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático,
los bridges no necesitan configuración manual.
La principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier
destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes
a cada segmento. Esta característica mejora el rendimiento de las redes al disminuir el tráfico inútil.
Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.
Switch (Conmutador)
Interconecta dos o más segmentos de red, pasando segmentos de uno a otro de acuerdo con la dirección
de control de acceso al medio (MAC). Actúan como filtros, en la capa de enlace de datos (capa 2) del
modelo OSI.
Las funciones son iguales que el dispositivo Bridge o Puente, pero pueden interconectar o filtrar la
información entre más de dos redes.
El Switch es considerado un Hub inteligente, cuando es activado, éste empieza a reconocer las
direcciones (MAC) que generalmente son enviadas por cada puerto, en otras palabras, cuando llega
información al conmutador éste tiene mayor conocimiento sobre qué puerto de salida es el más apropiado,
y por lo tanto ahorra una carga (”bandwidth”) a los demás puertos del Switch.
Switch Fast Ethernet de 16 puertos.
Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores
que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más
segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de
acuerdo con la dirección MAC de destino de las tramas en la red.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al
igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la
seguridad de las LANs (Local Area Network– Red de Área Local).
Los conmutadores poseen la capacidad de aprender y almacenar las direcciones de red de nivel 2
(direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un
equipo conectado directamente a un puerto de un conmutador provoca que el conmutador almacene su
dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a 6/10
https://claudiooq2.wordpress.com/switchhubrouterbridge/
dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a
un dispositivo vaya desde el puerto origen al puerto de destino. En el caso de conectar dos
conmutadores o un conmutador y un concentrador, cada conmutador aprenderá las direcciones MAC de
los dispositivos accesibles por sus puertos, por lo tanto en el puerto de interconexión se almacenan las
MAC de los dispositivos del otro conmutador.
Router (dispositivo de encaminamiento)
Operan entre redes ,Su principal funcion es la interconexion de redes, encaminando paquetes.
……………………………………………….
La primera función de un router, es saber si el destinatario de un paquete de información está en nuestra
propia red o en una remota. Para determinarlo, el router utiliza un mecanismo llamado “máscara de
subred”. La máscara de subred es parecida a una dirección IP (la identificación única de un ordenador
en una red de ordenadores) y determina a qué grupo de ordenadores pertenece uno en concreto. Si la
máscara de subred de un paquete de información enviado no se corresponde a la red de ordenadores de
nuestra LAN (red local), el router determinará, lógicamente que el destino de ese paquete está en otro
segmento de red diferente o salir a otra red (WAN), para conectar con otro router.
Los router pueden estar conectados a dos o más redes a la vez, e implica la realización de tareas que
conciernen a los tres niveles inferiores del modelo OSI: físico, enlace de datos y red.
Existen router que son también Switch con 4 puertos y punto de acceso WIFI. Dichos aparatos son los
utilizados por las operadores de telefonía para conectar las líneas de comunicaciones ADSL de Internet
con los dispositivos de una LAN (red local) de un domicilio particular.
El enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de
El enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de
hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router
es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de
paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.
Los enrutadores pueden proporcionar conectividad dentro de las empresas, entre las empresas e
Internet, y en el interior de proveedores de servicios de Internet (ISP). Los enrutadores más grandes (por
ejemplo, el CRS‑1 de Cisco o el Juniper T1600) interconectan ISPs, se utilizan dentro de los ISPs, o
pueden ser utilizados en grandes redes de empresas.
A pesar de que tradicionalmente los enrutadores solían tratar con redes fijas (Ethernet, ADSL, RDSI…),
en los últimos tiempos han comenzado a aparecer enrutadores que permiten realizar una interfaz entre
redes fijas y móviles (Wi‑Fi, GPRS, Edge, UMTS,FriĀ!Box, WiMAX…) Un enrutador inalámbrico
comparte el mismo principio que un enrutador tradicional. La diferencia es que éste permite la conexión
de dispositivos inalámbricos a las redes a las que el enrutador está conectado mediante conexiones por
cable. La diferencia existente entre este tipo de enrutadores viene dada por la potencia que alcanzan, las
frecuencias y los protocolos en los que trabajan.
En wifi estas distintas diferencias se dan en las denominaciones como clase a/b/g/ y n.
Gateway (Pasarela)
Son router que tienen programas adicionales (correspondientes a niveles de transporte, sesión,
presentación y aplicación, del modelo OSI), que permiten interconectar redes que utilizan distintos
protocolos: por ejemplo TCP/IP,SNA, Netware, VoIP.
Los Gateway deben desensamblar las tramas y paquetes que le llegan para obtener el mensaje original y
a partir de éste volver a reconfigurar los paquetes y las tramas, pero de acuerdo con el protocolo de la
red donde se encuentra la estación de destino.
