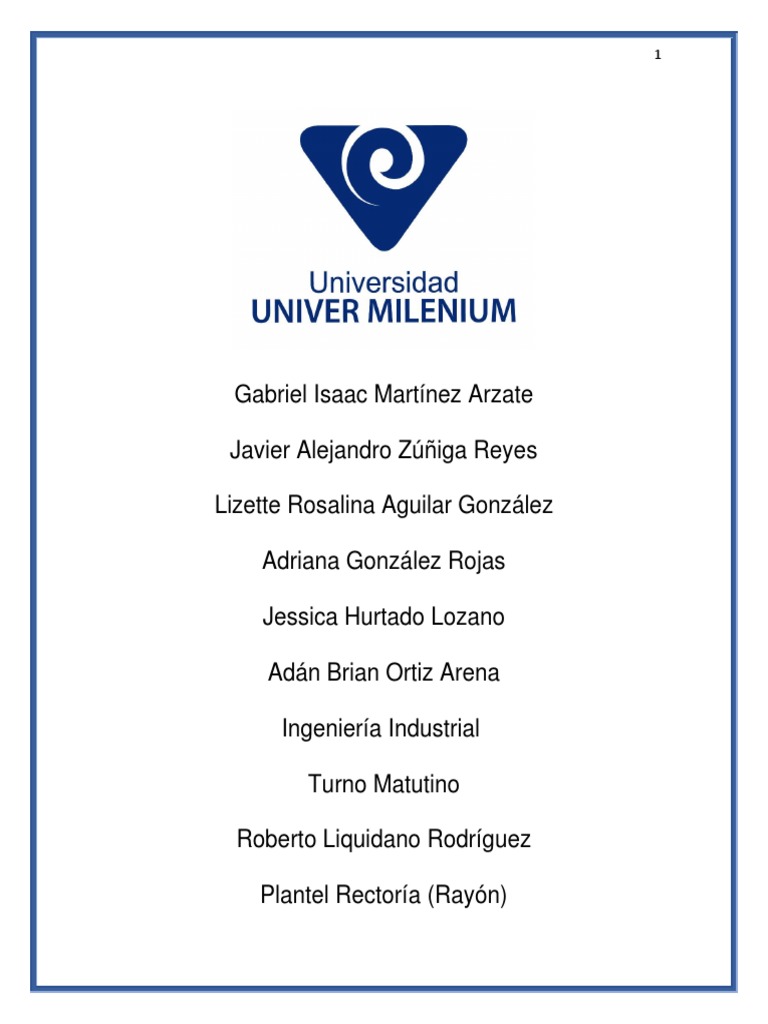

1

Gabriel Isaac Martínez Arzate

Javier Alejandro Zúñiga Reyes

Lizette Rosalina Aguilar González

Adriana González Rojas

Jessica Hurtado Lozano

Adán Brian Ortiz Arena

Ingeniería Industrial

Turno Matutino

Roberto Liquidano Rodríguez

Plantel Rectoría (Rayón)

 2

Contenido
Introducción. ............................................................................................................ 3

Objetivos específicos .............................................................................................. 4

Objetivo general ...................................................................................................... 5

Hipótesis.................................................................................................................. 5

Marco teórico........................................................................................................... 6

Materiales .............................................................................................................. 13

Diagrama de flujo .................................................................................................. 14

Desarrollo de la actividad ...................................................................................... 15

Resultados ............................................................................................................ 17

Conclusión............................................................................................................. 18

Referencias ........................................................................................................... 19
 3

Introducción.

En la aplicación de la electrónica se utiliza la protoboard para crear circuitos

electrónicos ya que es la base fundamental para la realización de este proyecto
Para la elaboración de este prototipo se observara la aplicación de la placa de
prueba en función inversor combinado con transistores, led, resistencias y fuete de
alimentación para el funcionamiento de un circuito de luces audios rítmicos con
ayuda de un diagrama otorgado por el docente.

Esto se hace con el fin de poder poner en práctica los conocimientos vistos en
clase. Esta práctica, nos dará a conocer que, al tener una señal de vibración, se
puede mandar una señal la cual hace accionar los leds, esto es muy común en
diferentes herramientas habituales en la vida cotidiana, ya sean luces para la
noche, luces de fiesta, etc.
 4

Objetivos específicos

 Realizar las luces audio rítmicas interpretando el diagrama

 Diseñar un circuito que siga el ritmo de la música por medio de bombillos

incandescentes.
 Conocer el funcionamiento de las luces audio rítmicas al subir o bajar el

volumen de las onda auditivas

 Tener aprendizaje sobre la Protobord ya que es la pieza indispensable para

el circuito

 Conocer para que nos sirve tener luces audio rítmicas dentro y fuera de la

empresa

 Realizar el cableado correctamente con ayuda del diagrama

 Conocer los componentes que se necesiten en las luces audio rítmicas

 Medir el voltaje que paso sobre el para evitar cortos circuitos

 Trabajo y colaboración por parte de los compañeros

 5

Objetivo general
Ensamblar un circuito electrónico con conocimientos teóricos y prácticos de
utilidad y rentable; es decir que sea productivo logrando ampliando los
conocimientos teóricos y prácticos en lo referente a la elaboración de las luces
audio-rítmicas, aplicando lo aprendido sobre diseño y elaboración de placas
electrónicas para encontrar la mejor combinación de colores y entregar una mejor
visualización de la música. Haciendo una comparación entre las luces usadas
comúnmente y esta idea innovadora para mejorar la calidad del producto,
buscando la mejor manera para que el mantenimiento de los circuitos sea más
sencillo y eficaz, haciendo varias pruebas con el proyecto y demostrar que los
incrementan el brillo con base al aumento de las ondas audio rítmico.

Hipótesis

Como hipótesis de las luces audio rítmico se determinó que se necesita una
fuente de corriente donde tenga un potenciómetro para elevar o disminuir corriente
o voltaje para su funcionamiento de los led ya que con exceso de corriente los
focos llegan a fundirse para crear luces audio rítmicas automáticas que funcionen
al ritmo de una canción seleccionada o un tono específico el cual accionara una
luz de un determinado color.

Con esta base nosotros iniciamos una investigación sobre los diferentes circuitos
del proyecto a efectuarse, empezando por el reconocimiento de los elementos a
utilizarse.
Las luces led son la innovación de hoy en día ya que la energía que consume es
la mínima y funcionan de acuerdo a tu manera .Este trabajo se hizo como
prototipo para en un futo hacerlo en casa habitación
 6

Marco teórico
¿QUÉ SON LAS LUCES AUDIO RITMICAS?

Antes de empezar, tendremos en cuenta que la electrónica es increíble y simple si

se siguen determinados pasos, pero puede ser peligrosa si no se toman medidas
de seguridad o no se lograron los conocimientos adquiridos, por eso es
imprescindible evacuar rápidamente nuestras dudas para lograr concretar una
experiencia agradable en el presente taller.
El concepto de este proyecto es muy simple. Se trata de un dispositivo provisto
por luces LED que irán al ritmo de la música cuando empiece a sonar e iluminara
de acuerdo al volumen que le demos al sonido. La tira de LEDS será de 4 y
estarán alimentados por 12 V.
¿QUÉ SON LOS LED?

Un diodo LED es un dispositivo que permite el paso de corriente en un solo

sentido y que al ser polarizado emite un haz de luz. Trabaja como un diodo normal
pero al recibir corriente eléctrica emite luz. Los LED trabajan aproximadamente
con corriente de 2V. Para conectarlos a un voltaje distinto, se debe usar una
resistencia.

Su funcionamiento es bastante simple, se conecta la corriente al semiconductor

superior del diodo LED lo cual permitirá el paso de corriente eléctrica y hará que el
semiconductor emita luz. Según el material del que esté elaborado el
semiconductor, los diodos LED proyectarán luces de distintos colores.

Debido a su pequeño tamaño los diodos LED se pueden armar en tiras jugando
así con sus colores logrando los LED RGB, que al controlar la emisión tanto de
corriente como de luz, se logra una inmensa gama de colores. De allí su amplio
uso en decoración y espectáculos.

Un diodo emisor de luz o led (también conocido por la sigla LED, del inglés light-
emitting diode) es una fuente de luz constituida por un material semiconductor
dotado de dos terminales. Se trata de un diodo de unión p-n, que emite luz cuando
está activado. Si se aplica una tensión adecuada a los terminales, los electrones
se recombinan con los huecos en la región de la unión p-n del dispositivo,
liberando energía en forma de fotones
Ventajas de los diodos LED

Es un hecho que cada vez son más las personas y empresas que entienden y se
han dado cuenta de las ventajas que aporta la iluminación o tecnología LED.
 7

Tanto si se usan Bombillas LED, Luces LED o Diodos LED los beneficios han sido
muchos más que las desventajas.

¿QUÉ ES EL TIP 41C?

El Transistor TIP41C es un transistor de potencial para bajas frecuencias. Tipo

NPN está fabricado con silicio, cuenta con excelentes características, lo podemos
encontrar en diversas versiones, cuyo sufijo indica la tensión máxima entre
colector y emisor.

El TIP41C es un transistor de potencia de plástico diseñado para usarse en

aplicaciones de amplificación y conmutación. Voltaje de colector-emisor a 100 V y
disipación de colector de 65W.
 8

¿QUÉ ES UNA RESISTENCIA EN ELECTRÓNICA?

Como su nombre indica, una resistencia es el elemento que se opone al paso de

la corriente eléctrica en un circuito. Su función varía de acuerdo al lugar en el que
se encuentre, pero generalmente se encarga de limitar y regular la fuerza de la
corriente.
Características esenciales de una resistencia

A pesar de que existe una diversidad de resistencias en electrónica, todas estas

tienen características comunes. Entre las más importantes se encuentran:

1.-Valor nominal

Este elemento se refiere al valor en ohms que posee cada resistencia, y puede
venir impreso en un código de colores o simplemente como una serie de números.

2.-Potencia máxima

La potencia máxima se refiere a la capacidad que será capaz de disipar sin

quemarse. Esta característica es una de las más importantes, pues nos indica
cuánto podrá resistir y nos permitirá escoger la que mejor se nos acomode.
3.-Tolerancia
Se refiere al error máximo con el que se fabrica una resistencia.

4.-Temperatura
 9

La temperatura determinará la resistencia del aparato. Esto significa que a mayor

temperatura, mayor resistencia. Existe otro tipo de características que obedece a
rasgos físicos o muy visibles en la conformación de las resistencias.

5.-Hilo metálico

Este elemento está compuesto de materiales considerados como malos

conductores electrónicos.

6.-Dieléctrico

El dieléctrico es la pieza central de una resistencia y se encuentra atravesado por

el hilo metálico. Este elemento se construye colocando una fina capa de grafito
sobre un material aislante, y se recubre finalmente con una capa de pintura
aislante. Es sobre el dieléctrico donde se encuentran los códigos de colores que
determinan los valores de la resistencia.

Tipos de resistencias

Resistencia de composición de carbono: Está compuesta de una mezcla de

carbón o grafito granulado, así como un relleno de aislamiento y un aglutinante de
resina.
 10

Resistencia de alambre: Como su nombre lo indica, estas resistencias cuentan

con un alambre enrollado en el núcleo. El material de este alambre se hace
generalmente de tungsteno, níquel y nicromo.

Resistencia de película delgada: Este tipo de resistencias están compuestas por

una película delgada hecha de varilla de cerámica y un material resistivo.

Resistencia de película de carbono: El material principal de estas resistencias

contienen un núcleo de material aislante y una capa de película de carbono que
rodea la barra o núcleo.

Resistencia de metal vidriado: Son similares a las de película metálica, pero

sustituyen este material por un vidrio con polvo metálico.

Códigos de colores para resistencias

Cada resistencia cuenta con un valor específico que determinará el uso o lugar en
el que será usada. Para poder identificar el valor de cada uno, es necesario mirar
las bandas de colores o códigos impresos en el dieléctrico.
Los parámetros que se definen por el código de colores son:
La resistencia
La tolerancia
La clasificación de vatios
 11

¿QUÉ ES PROTOBOARD?

La Protoboard, llamada en inglés breadboard, es una placa de pruebas en los que

se pueden insertar elementos electrónicos y cables con los que se arman circuitos
sin la necesidad de soldar ninguno de los componentes. Las Protoboards tienen
orificios conectados entre si por medio de pequeñas laminas metálicas.
Usualmente, estas placas siguen un arreglo en el que los orificios de una misma
fila están conectados entre si y los orificios en filas diferentes no. Los orificios de
las placas normalmente están tienen una separación de 2.54 milímetros (0.1
pulgadas).

Una Protoboard es un instrumento que permite probar el diseño de un circuito sin

la necesidad de soldar o desoldar componentes. Las conexiones en una
Protoboard se hacen con solo insertar los componentes lo que permite armar y
modificar circuitos con mayor velocidad.
Normalmente estas placas son usadas para realizar pruebas experimentales. Si la
prueba resulta satisfactoria el circuito se construye de una forma más permanente
para evitar el riesgo de que algún componente pueda desconectarse. En caso de
que la prueba no sea satisfactoria, puede modificarse el circuito fácilmente.

Las Protoboards tienen tres partes: el canal central, las pistas, y los buses. En el
canal central, ubicado en la parte media, se conectan los circuitos integrados para
mantener aislados los pines de ambos lados del circuito integrado. Los buses se
encuentran en los lados de la Protoboard, y generalmente se emplean para
conectar la tierra del circuito y su voltajes de alimentación. La mayoría de las
veces los buses están indicados con franjas color negro o azul para indicar el bus
 12

de tierra, y con franjas color rojo para indicar el bus de voltaje positivo. El resto de
los orificios de la Protoboard pertenecen a las pistas. Como se mencionó
anteriormente, las pistas están separadas por filas. Las filas están indicadas con
números y las columnas están indicadas con letras.
 13

Materiales

 1 Protoboard
 4 Jumpers
 1 Tip 41C
 2 resistencias de 10 Ohm
 4 Led
 1 entrada de audio
 1 auxiliar
 14

Diagrama de flujo

Luces audio rítmicas

Utilizar la
protoboard

Colocar el tip 41

Hacer punteo

Colocar los 4 led

Hacer punteo
Colocar las 2 resistencias

Poner dos jumper a negativo y

positivo

Soltar la entrada del audio

Conectar a las luces a la fuete

de alimentación
 15

Desarrollo de la actividad
1.- compra lo materiales

Nombre Imágenes
Protoboard

Luces led

jumpers

Resistencias

Tip 41C

2.- Poner lo elementos en la protoboard como las resistencias, leds, y el tip

41C

3.- puentear lo componentes como las luces led con la resistencia al cátodo
a la línea negativa
 16

El Tip 41c ira conectado al led en el colector , emisor en negativo y base a

una resistencia

4.- soldar la entrada del auxiliar en positivo

5.- conectar las fuentes de alimentación e negativo y positivo

6. poner la música para ver el funcionamiento de las luces audio rítmico

 17

Resultados

Al termino de esta practica nos percatamos que la capacidad de señal que puede
transmitir el led, va a depender de la fuente a la que este conectada, mientras que
trambien va a repercutir la intensidad de vibracion que se transmite para la accion
del led.

Asi mismo, se presento el ciercuito ya planteado en la protoboard, logrando

accionar los led mediante una fuente de energia de 12v esto para poder tener una
energia aceptable y no tener dificultades al momento de realizar la practica,
tambien se pudo ir midiendo el voltaje que llegaba al led, gracias a un nivelador de
frecuencia el cual lo podiamos manipular para poder obtener alta o baja energia.
 18

Conclusión.
Esta práctica nos ayudó a conocer la facilidad de realizar un circuito de luces, ya
sea para poder tener una acción de led mediante alguna vibración o movimiento,
logrando poder realizar otros tipos de trabajos ya sea para uso del hogar, o para
cualquier tipo de situación.

El conocimiento sobre las luces rítmicas es una de las cosas fundamentales que
debe tener en cuenta, ya que en la actualidad solo existen equipos que controlan
luces en forma de caminata o de electricidad programable pero no rítmica.
Además de que la potencia de salida que se maneja solo puede controlar unos
cuantos focos y un color para cada foco lo cual hace que para controlar una
iluminación con distintos colores se tengan que adquirir varios de estos y con lo
cual aumenta mucho su precio y espacio. Lo anterior nos lleva a implementar este
sistema el cual además presenta un ahorro en cantidad de lámparas o focos
gracias al selector de colore"
 19

Referencias

 AREATECNOLOGIA. (20 de JULIO de 2020). TRIAC. Recuperado el 10 de

JUNIO de 2022

https://www.areatecnologia.com/electronica/triac.html

 GRUPO EDITORIAL OCÉANO, ed. (1987). «Volumen 5». Gran

Enciclopedia de la Ciencia y la Técnica. Barcelona:Ediciones Océano-Éxito
S.A

https://es.wikipedia.org/wiki/Impedancia

 García Puertas, E. (2021). Análisis de circuitos RLC como osciladores

armónicos.

https://unicrom.com/scr-silicon-controled-rectifier/
