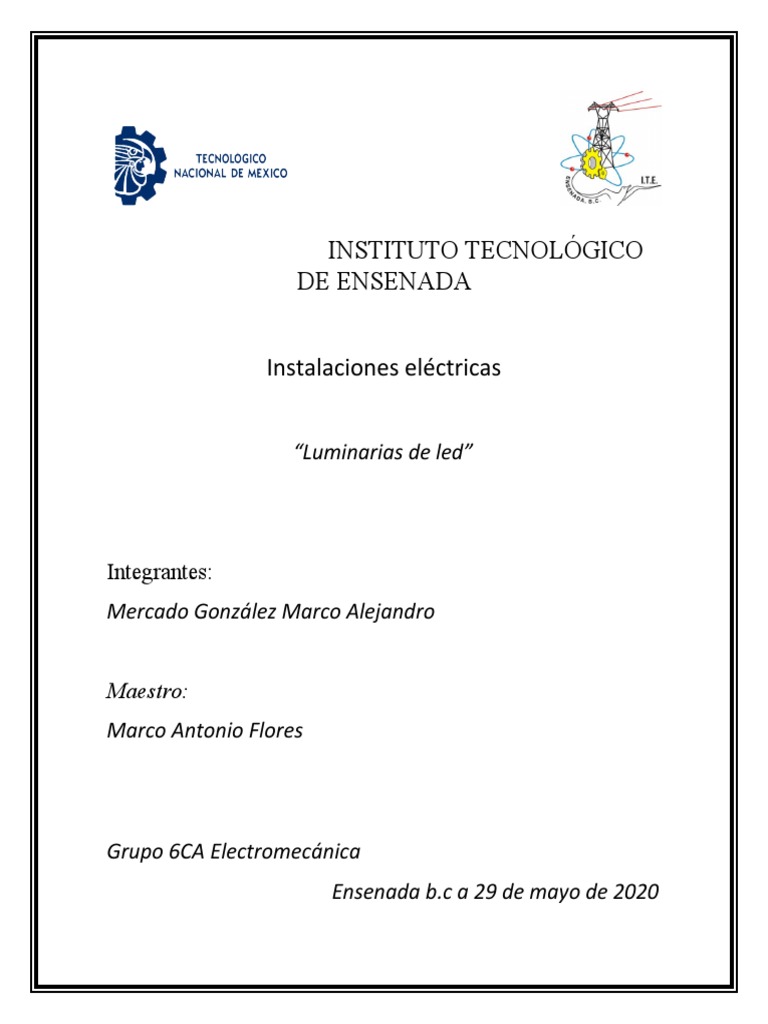

INSTITUTO TECNOLÓGICO

DE ENSENADA

Instalaciones eléctricas

“Luminarias de led”

Integrantes:
Mercado González Marco Alejandro

Maestro:
Marco Antonio Flores

Grupo 6CA Electromecánica

Ensenada b.c a 29 de mayo de 2020
 índice

 Como funciona una iluminación led

 Beneficios de la iluminación por led
 Que tipos de luminarias led existen
 Comparación de led con otras fuentes de iluminación
 Iluminación led y la salud
 Avances y futuro de la iluminación led
 Como funciona la iluminación led

Para entender mejor, vamos a ver la composición de una lampara led. Esta
está formada por LEDs, que no son más que diodos que emiten luz, Estos
diodos al pasar la electricidad a través de ellos, emiten una luz tenue. Lo que
hace la tecnología LED es agrupar diferentes diodos en una misma placa para
que de esta manera, con la suma de todas esas iluminaciones tenues, formar
un LED.

De esta forma, es posible graduar la intensidad y constancia de la luz. La

principal característica que tienen los diodos es que, al ser muchos
“micropuntos generadores de luz” puede fallar uno, pero nunca van a fallar
todos. Por eso su luz es mas constante y su rendimiento mas fiable. Además ,
se da la particularidad de que estos diodos son tremendamente eficientes a la
hora de aprovechar la energía transformada en luz. De ahí que, con menos
energía, seamos capaces de generar mas luz que con tecnología
convencional.

Los diodos usan corriente continua (CC) para su funcionamiento, por lo tanto,
las lámparas LED necesitan circuitos internos que transformen la corriente en
alterna para poder trabajar.

Composición de un led.

En las lámparas LED los diodos están constituidos por un material emisor

semiconductor que está montado sobre un chip-reflector. Además, tenemos
dos polos conductores (negativo o cátodo y positivo o ánodo). También
tenemos un cable conductor a través del cual se juntan los dos polos.
Finalmente, la lente o cápsula que protege el semiconductor del LED.

Funcionamiento del led

Las lámparas LED basan su funcionamiento en el Principio Fotoeléctrico
enunciado por Albert Einstein. Según este principio, algunos materiales al ser
sometidos al paso de la corriente eléctrica generan luz. Los electrones pasan
por los diodos y se convierten en luz.

Este proceso se llama electroluminiscencia y se distingue de la

“incandescencia” en que no depende de la generación de calor como
consecuencia del paso de la electricidad a través de un conductor (filamento).
Como consecuencia, la eficiencia del LED es mucho mayor, ya que destina la
energía directamente a generar luz.

Para que este fenómeno se cumpla es necesario que un LED sea polarizados
de manera directa. Es decir, se le debe hacer circular una corriente de “ánodo”
(terminal positivo) a “cátodo” (terminal negativo). Cuando esto sucede el LED
reacciona produciendo un “fotón”. El fotón se origina al desprenderse los
electrones de las capas de conducción a las capas de valencia.

De esta manera la electricidad interactúa con el diodo en una lámpara LED. En

el proceso, el material semiconductor almacena energía y esa energía es
expulsada a través del chip-reflector de la lámpara LED produciendo así la luz.

Eficiencia del Led

La gran ventaja del LED es la eficiencia de los diodos para transformar energía
eléctrica en energía lumínica. Recordemos que las bombillas convencionales
transforman la energía en calor y es ese calor lo que se convierte en luz. Es
decir, necesita dos transformaciones para alcanzar su objetivo, con el
consiguiente desperdicio de energía. Es por ello que las luminarias
LED pueden proporcionar la misma cantidad de luz que las lámparas
convencionales, pero consumiendo menos energía eléctrica, produciendo así
un considerable ahorro de electricidad.
Además, las lámparas LED tienen una vida útil mucho mayor que las lámparas
convencionales.  lo que hace que a la larga ahorres dinero tanto en consumo
eléctrico como en sustitución de bombillas.

Beneficios de la iluminación por led

 El bajo consumo de la luminaria permite un importante ahorro energético. La

eficiencia de la luminaria está basada en su amplia vida útil frente a la
tradicional, su bajo consumo energético.
 Poca emisión de calor. Diseñadas con disipador de calor evitando la sobrecarga.
 Produce luz nítida y brillante con un encendido inmediato evitando parpadeos.
 Mayor duración que las bombillas tradicionales. La vida útil de los leds puede
llegar a estar entre las 20.000 y 50.000 horas de vida(6 años aprox.), mientras
que la de una bombilla halógena está en torno a las 2.000 horas.
 Facilidad de instalación.
 Importante ahorro factura de la luz. EL ahorro puede suponer hasta un 80%
 Posibilidad de control de intensidad lumínica con control remoto. Algunas
luminarias tienen integrado un regulador para cambiar la intensidad y tono de
luz dependiendo de la calidez deseada. También pueden tener un controlador
manual a distancia.
 Al no tener filamento como las bombillas incandescentes o halógenas, soportan
golpes y vibraciones sin romperse. Mayor resistencia gracias a su protección IP
contra polvo o agua.
 Son ecológicas. No contienen mercurio por tanto no dañan el medio ambiente.
 Producen baja contaminación lumínica en exteriores.
 Que tipos de luminarias led existen

 Chip LED dip

Son los que encontramos comúnmente en los electrodomésticos, se
emplean en ellos como emisores o receptores de infrarrojos y también
son usados para los anuncios publicitarios. Sus siglas DIP (Dual In-Line
Package) que significan empaque dual en línea, hacen referencia a los
dos pines en conexión paralela que finalizan en un diodo al interior de
una protección de plástico. Existe una amplia variedad de formas y
colores.

 Chip LED SMD

Estos LED son diodos protegidos por una resina semi rígida, la cual está
adherida al circuito superficialmente, de ahí viene su nombre LED SMD
(Surface Mounted Diode) que significa diodo montado en una superficie.
Estos chips son duraderos y resistentes.
Su eficiencia es mayor que la del LED DIP, su diseño permite que 3
diodos estén incluidos en un solo chip, esto hace que emita luz de hasta
16 millones de colores diferentes. Se pueden cambiar los colores y la
intensidad de la luz con un control, su versatilidad y calidad son
indiscutibles.
 Su luz se distribuye por toda la superficie del soporte y logra tener un
ángulo de apertura de 360°. Además, tiene un índice de reproducción
cromática del 80% por lo que su reproducción del color es fiel.

 Chip LED COB

En estos LEDs se encapsulan varios diodos juntos (más de los 3 que
incluye el LED SMD en un solo chip). Se podría decir que es una versión
mejorada de éste pues emite mayor cantidad de luz por la misma
potencia y tamaño.
Debido a la alta cantidad de lúmenes que producen con poca energía
son utilizados en dispositivos electrónicos que requieren de una luz de
calidad como el flash de las cámaras y celulares. Su ángulo de apertura
es de 160° y cuentan con un índice de reproducción cromática también
mayor respecto al LED SMD; puede recrear colores más vívidos por su
90% de IRC.
 MicroLED
Son empleados normalmente para televisores de pantalla plana y son
series de LED microscópicos que producen luz por sí mismos y en el
caso de las pantallas pueden definir un pixel.
Tienen un menor tiempo de respuesta, su eficiencia energética es
notable y generan un mejor contraste, además de que ya no hay
necesidad de usar filtros de color o paneles de retroiluminación.
Comparación de led con otras fuentes de iluminación
 Iluminación led y la salud

Comenzamos por una buena noticia. Un uso normal de un LED no produce un

efecto de calentamiento del ojo. Está claro que hablamos de LEDs de
iluminación y no LEDs láser que sí que pueden ser peligrosos

La concentración de luz que presenta un LED puede fácilmente superar 1000

veces la de fuentes de luz tradicionales. Estos niveles de intensidad sin duda
pueden provocar molestos deslumbramientos que no son dañinos para la
salud, salvo en situaciones potencialmente peligrosas cómo la conducción de
vehículos.

Así que hemos de evitar que la luz directa de los LEDs alcance nuestros ojos.
Por tanto, la recomendación es que no usemos lámparas muy potentes que
tengan LEDs a la vista.

Los instaladores y diseñadores ya siguen normas de ergonomía visual que

evitan estos molestos deslumbramientos.

El parpadeo de la luz o efecto estroboscópico está presente en casi todas las

fuentes de luz artificial, aunque nuestro ojo no pueda observarlo. Existen
estudios [2] que indican los posibles efectos del parpadeo de la luz en los
humanos dependiendo de la frecuencia:

~3-70Hz, riesgo de ataques epilépticos

Hasta 165Hz, riesgo de malestar, dolores de cabeza, alteraciones de la visión,
etc.

Se ha demostrado que percibimos parpadeos con frecuencias hasta 200Hz.

Pero sus efectos dependen de la sensibilidad de la persona (no todos nos
vemos afectados de igual modo) y de otros parámetros.

Frecuencia

Intensidad de la luz (intensidades mayores producen un mayor efecto)

Color de la luz (rojos y azules afectan más)

Modulación (diferencia entre el valor máximo y el mínimo de la luz. Mayores

diferencias producen un mayor efecto)

Las bombillas incandescentes y fluorescentes (lo que incluye las de bajo

consumo de fluorescencia) están alimentadas directamente a 50Hz (60Hz en
algunos países) y por ello presentan parpadeos a la frecuencia de la red 50-
60Hz y del doble de la frecuencia de la red 100Hz-120Hz, por encima de lo que
nuestro ojo puede apreciar.
 Avances y futuro de la iluminación led

Existe un tipo de led innovador que se llama downlights Light ED Monet suma
un nuevo modelo con sensor de presencia incorporado, como nuevo avance en
soluciones LED.

Ventajas de los downlights LED

“Esenciales para la iluminación del hogar y la oficina, los downlights son uno de
los productos clave para iluminar cualquier estancia desde el techo de una
forma discreta y práctica”, explican desde la empresa ALG.

Diseño, personalización y ahorro. Estos focos empotrables en el techo aportan

diversos diseños y tamaños dando un aire siempre moderno a diferentes
espacios. Son también personalizables al poder elegir el tono y la temperatura
de color que uno quiera. Y, como no, cuentan con aquellas ventajas de la
tecnología LED como son su bajo consumo y el ahorro de energía. Unas
prioridades que están presentes en la gama Monet de LightED de ALG, “que
reemplazan los downlights tradicionales por tecnología LED y ahorran hasta un
85% de energía”, destacan. Mientras que tienen una larga vida útil que alcanza
las 35.000 horas.
Fácil instalación. Otra de las ventajas de los downlights LED actuales es su
versatilidad y fácil instalación. En ALG saben que son dos características
totalmente necesarias para usuarios e instaladores, por lo que su gama de
productos se monta de forma sencilla, tanto en superficie como empotrados
gracias al Sistema Clip-ON y sus muelles deslizables. No importa el diámetro
del orificio existente en el techo; los productos tienen un diámetro de corte
regulable mediante sus garras deslizables.

Downlight Monet Sensor, nueva generación en iluminación LED.

Paralelamente a los avances que supone esta tecnología para la sociedad, los
downlights de la gama Monet de ALG no para de crecer. Acaba de incorporar
el modelo Downlight Monet con sensor de presencia incorporado y selector de
modo, siendo quinta subserie de la gama.

Esta novedad permite ahorrar todavía más energía gracias al selector, modo
día o noche, que adecua y ajusta el funcionamiento del sensor según nuestras
necesidades. Así, en Modo Día, el downlight se enciende cuando el sensor
detecta una presencia dentro del área de detección, independientemente de si
hay o no luz en la estancia. En Modo Noche, además activa un sensor
crepuscular, y el downlight sólo se enciende cuando el sensor detecta una
presencia dentro del área de detección, y en la estancia hay una luminosidad
menor de 20 luxes. Si hay más luz, el downlight no se encenderá. Y en ambos
modos, la luz se apagará cuando no detecte presencia alguna.

Algunos de los avances más importantes son aplicados a la medicina. Su

aplicación en tratamientos de fotodinámica se ha convertido en imprescindible ya
desde hace algunos años. El tratamiento con luz led azul parece ser una solución
sintomática para la psoriasis vulgar, padecida por cientos de millones de personas.
Las secuelas físicas y psíquicas de esta enfermedad crónica parecían hasta ahora
incurables, siendo el tratamiento con luz led una solución novedosa, con la cual
además no se han observado efectos secundarios. Del mismo modo pueden ser
tratadas las afecciones por acné, problemas vasculares, o incluso tatuajes.
También se han observado propiedades antiinflamatorias, así como aplicaciones
al mundo de la estética, siendo efectiva contra la celulitis, favoreciendo el
rejuvenecimiento de la piel, etc.

También parece estar siendo inmensamente útil en el tratamiento de luminoterapia

para bebés prematuros, para afecciones como la hiperbilirrubilización. Este tipo de
luz apenas afecta al desarrollo cognitivo de los neonatos, permiten el tratamiento
estructural a diferentes profundidades. Se continúa estudiando en este campo
para abaratar los costes y ofrecer aún más mejoras.

El automovilismo es otro de los sectores innovadores en los que se aplica este tipo
de iluminación, introduciendo el led, cuya iluminación produce menor efecto
reflectante, un ahorro en la energía y tiende a la sostenibilidad.
Otras de las aplicaciones más llamativas se realizan en el mundo de la ganadería
o agricultura. Se están empezando a crear granjas que permiten gracias a esta
tecnología decenas de cultivos anuales, utilizando diferentes tipos de iluminación
según las necesidades de cada tipo de producto. Además, el ahorro de agua es
notable y significativo, y la evaporación es mínima. Esto sería muy beneficioso no
sólo en el sector de la agricultura, sino a nivel mundial, ya que, en esta época de
superpoblación y escasez de recursos, este tipo de soluciones suponen un rayo
de esperanza para el planeta y para el ser humano.
