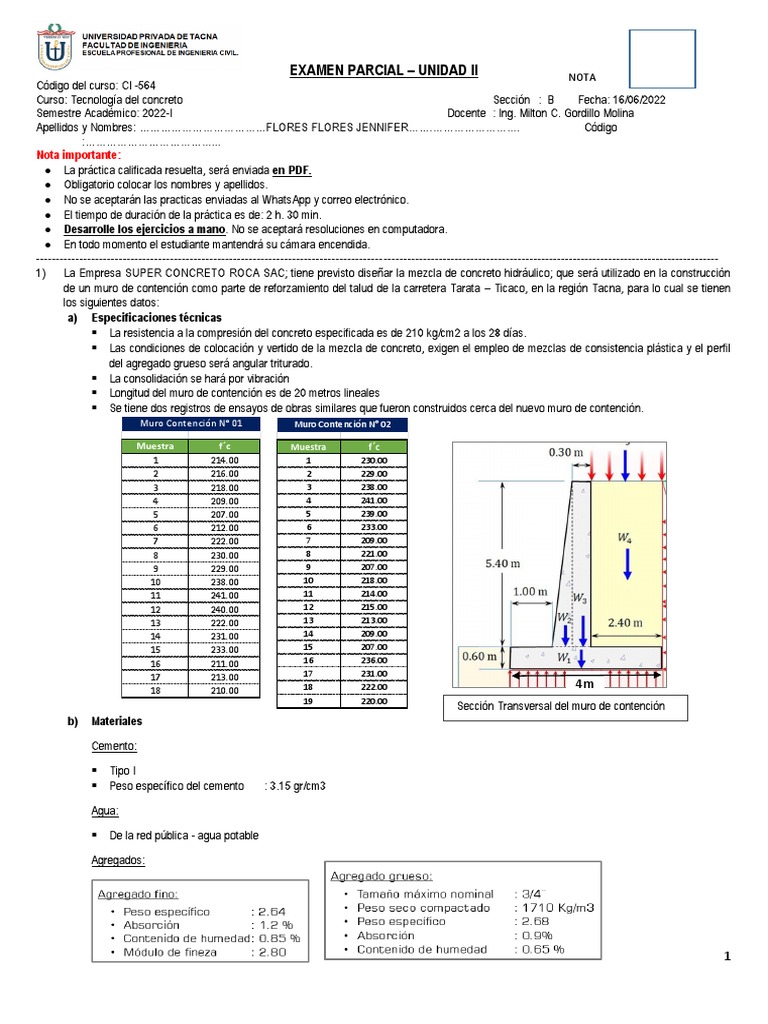

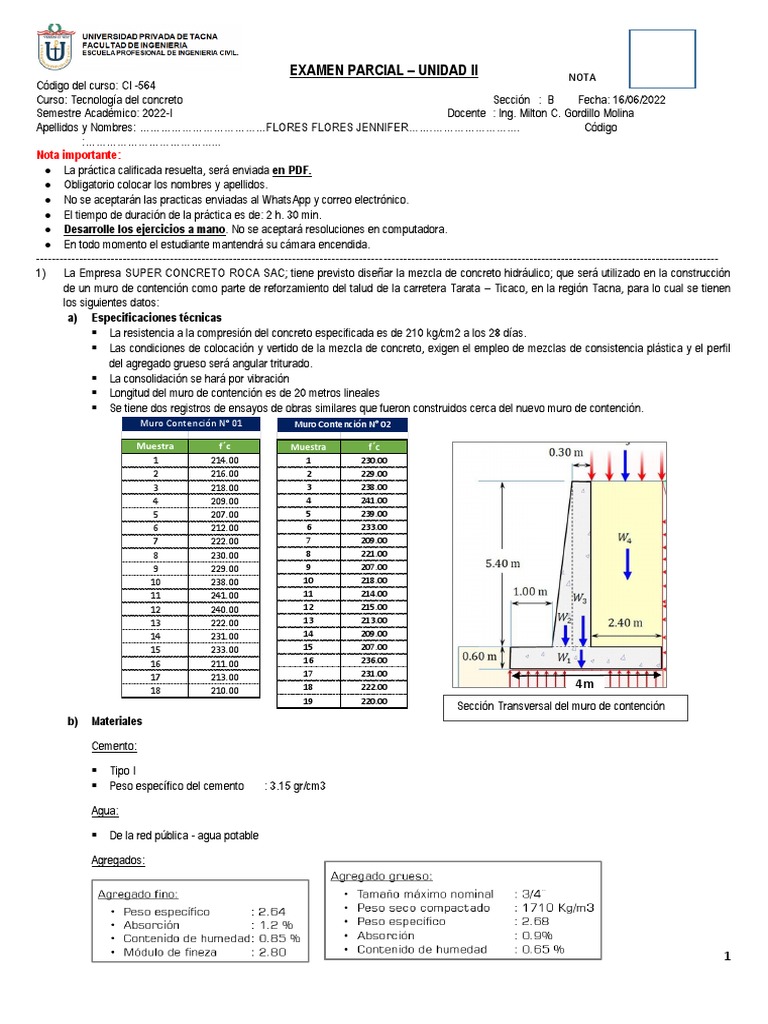

EXAMEN PARCIAL – UNIDAD II NOTA

Código del curso: CI -564

Curso: Tecnología del concreto Sección : B Fecha: 16/06/2022
Semestre Académico: 2022-I Docente : Ing. Milton C. Gordillo Molina
Apellidos y Nombres: ………………………………FLORES FLORES JENNIFER…….……………………. Código
:………………………………...
Nota importante:
 La práctica calificada resuelta, será enviada en PDF.
 Obligatorio colocar los nombres y apellidos.
 No se aceptarán las practicas enviadas al WhatsApp y correo electrónico.
 El tiempo de duración de la práctica es de: 2 h. 30 min.
 Desarrolle los ejercicios a mano. No se aceptará resoluciones en computadora.
 En todo momento el estudiante mantendrá su cámara encendida.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1) La Empresa SUPER CONCRETO ROCA SAC; tiene previsto diseñar la mezcla de concreto hidráulico; que será utilizado en la construcción
de un muro de contención como parte de reforzamiento del talud de la carretera Tarata – Ticaco, en la región Tacna, para lo cual se tienen
los siguientes datos:
a) Especificaciones técnicas
 La resistencia a la compresión del concreto especificada es de 210 kg/cm2 a los 28 días.
 Las condiciones de colocación y vertido de la mezcla de concreto, exigen el empleo de mezclas de consistencia plástica y el perfil
del agregado grueso será angular triturado.
 La consolidación se hará por vibración
 Longitud del muro de contención es de 20 metros lineales
 Se tiene dos registros de ensayos de obras similares que fueron construidos cerca del nuevo muro de contención.
Muro Contención N° 01 Muro Contención N° 02

Muestra f´c Muestra f´c

1 214.00 1 230.00
2 216.00 2 229.00
3 218.00 3 238.00
4 209.00 4 241.00
5 207.00 5 239.00
6 212.00 6 233.00
7 222.00 7 209.00
8 230.00 8 221.00
9 229.00 9 207.00
10 238.00 10 218.00
11 241.00 11 214.00
12 240.00 12 215.00
13 222.00 13 213.00
14 231.00 14 209.00
15 233.00 15 207.00
16 211.00 16 236.00
17 213.00 17 231.00
18 210.00 18 222.00 4m
19 220.00
Sección Transversal del muro de contención
b) Materiales

Cemento:

 Tipo I
 Peso específico del cemento : 3.15 gr/cm3

Agua:

 De la red pública - agua potable

Agregados:

1
 Se pide:
i. Realizar el diseño de mezcla de concreto por el método del Profesor WALKER; asumiendo las consideraciones y especificaciones
técnicas que se exponen.
ii. Determinar las proporciones de la mezcla de concreto
iii. Determinar las proporciones por bolsa
iv. Determinar la relación agua – cemento final
v. Determinar las proporciones por probeta (briquetera), para la realización de las mezclas de prueba. Considere 10 por ciento (%) por
mermas y desperdicios.
vi. Determinar las proporciones en peso para la elaborar el concreto para el muro de contención. Considere 10 por ciento (%) por
mermas y desperdicios.

CALIFICACION DEL EJERCICIO= (9 Puntos)

Dimensiones de la probeta
dContrafuertes

2) La Empresa CONCRETOS COSMOS M&G SAC; tiene previsto diseñar la mezcla de concreto hidráulico; que será utilizado en la construcción
de zapatas para el hangar N°05 del aeropuerto de la ciudad de Tacna, como parte de proyecto de ampliación áreas de mantenimiento de
naves aéreas; para el cual se tienen los siguientes datos:

c) Materiales

ANALISIS GRANULOMETRICO DE AGREGADO GRUESO GRANULOMETRIA DEL AGREGADO FINO

Cantidad de muestra = 4,292.20 gr.

Porcentaje
Peso Retenido % Retenido
MALLA Retenido % que pasa
Peso % Retenido (gr.) Parcial
Tamiz % Retenido % que pasa Acumulado
retenido (gr) Acumulado
3/8" 0.00
2¨ 0.00 0.00 0.00 100.00
N° 4 4.03
1 1/2¨ 0.00 0.00 0.00 100.00
N° 8 19.72
1¨ 3,500.20 81.55 81.55 18.45
N° 16 20.75
3/4¨ 450.00 10.48 92.03 7.97
N° 30 21.98
1/2¨ 220.50 5.14 97.17 2.83
3/8¨ 113.20 2.64 99.81 0.19 N° 50 15.90
N° 4 8.30 0.19 100.00 0.00 N° 100 12.23
Fondo 0.00 0.00 100.00 0.00 N° 200 5.38
4,292.20 100.00 TOTAL 1,115.40 100.00

Agr egado Agr egado

Descr ipción Und.
Fino Gr ueso
Peso Unit ar io Seco
Kg/m3 1 ,5 6 0 .0 0 1 ,6 5 7 .0 0
Suelt o
Peso Unit ar io Seco
Kg/m3 1 ,7 3 9 .0 0 1 ,6 9 0 .0 0
Compact ado
Peso Específico gr /cc 2 .5 9 2 .6 8

Cont enido de Humedad % 2 .2 1 .0 5

Absor ción % 3 .5 0 .8 5
Peso Específico del
gr /cm3 2 .8 6
Cement o Tipo IP
Consist encia de la
Plást ica
mezcla
d) Especificaciones técnicas
 Las condiciones de colocación y vertido de la mezcla de concreto, exigen el empleo de mezclas de consistencia plástica.
 Agregado grueso angular chancado, la consolidación se hará por vibración,
 La resistencia a la compresión del concreto especificada es de 240 kg/cm2 a los 28 días.
2
  Agua a utilizar en la elaboración del concreto será de la Red Pública – Agua Potable.

Se pide:
a) Realizar el diseño de mezcla de concreto por el método del Profesor FULLER; asumiendo las consideraciones y especificaciones
técnicas que se exponen.
b) Determinar las proporciones de la mezcla de concreto
c) Determinar las proporciones por bolsa
d) Determinar la relación agua – cemento final
e) Dibujar las tres curvas granulométricas, identificando los puntos A, B y C

CALIFICACIÓN DEL EJERCICIO= (8 Puntos)

Graficar a mano
mmanoman

3) La Constructora AGREGADOS TECSON S.A.C.; realizó sus ensayos de granulometría de los agregados de dos canteras (Cantera: Calana y
Cantera: Cinto) que piensa utilizar en el diseño de mezclas de concreto en una edificación; obteniendo los siguientes resultados:

3
Total, de la muestra = 1,231.54 gramos Total, de la muestra = 1,190.32 gramos
GRANULOMETRIA DEL AGREGADO FINO GRANULOMETRIA DEL AGREGADO FINO

Cantera : Calana Cantera : Cinto - Locumba

Porcentaje Porcentaje
Peso Retenido % Retenido Peso Retenido % Retenido
MALLA Retenido % que pasa MALLA Retenido % que pasa
(gr.) Parcial (gr.) Parcial
Acumulado Acumulado
3/8" 0.00 0.00 0.00 100.00 3/8" 0.00 0.00 0.00 100.00
N° 4 63.57 5.16 5.16 94.84 N° 4 0.00 0.00 0.00 100.00
N° 8 239.90 19.48 24.64 75.36 N° 8 90.00 9.00 9.00 91.00
N° 16 225.47 18.31 42.95 57.05 N° 16 220.00 22.00 31.00 69.00
N° 30 222.17 18.04 60.99 39.01 N° 30 240.00 24.00 55.00 45.00
N° 50 216.73 17.60 78.59 21.41 N° 50 100.00 10.00 65.00 35.00
N° 100 166.23 13.50 92.09 7.91 N° 100 230.00 23.00 88.00 12.00
N° 200 97.47 7.91 100.00 0.00 N° 200 120.00 12.00 100.00 0.00
TOTAL 1,231.54 100.00 TOTAL 1,000.00 100.00
Se solicita que realizar:
a) Los cálculos de granulometría (llenar los datos de la granulometría en los cuadros para cada cantera)
b) Halle el módulo de fineza (MF) y determine si es una arena gruesa, media o fina
c) interprete los resultados y concluya si el agregado de las canteras de la Empresa cumple con los requerimientos de la norma ASTM C-33.
d) ¿Qué diferencia existe entre canteras y que cantera recomendaría utilizar?

Calificación del ejercicio= (3 Puntos)
