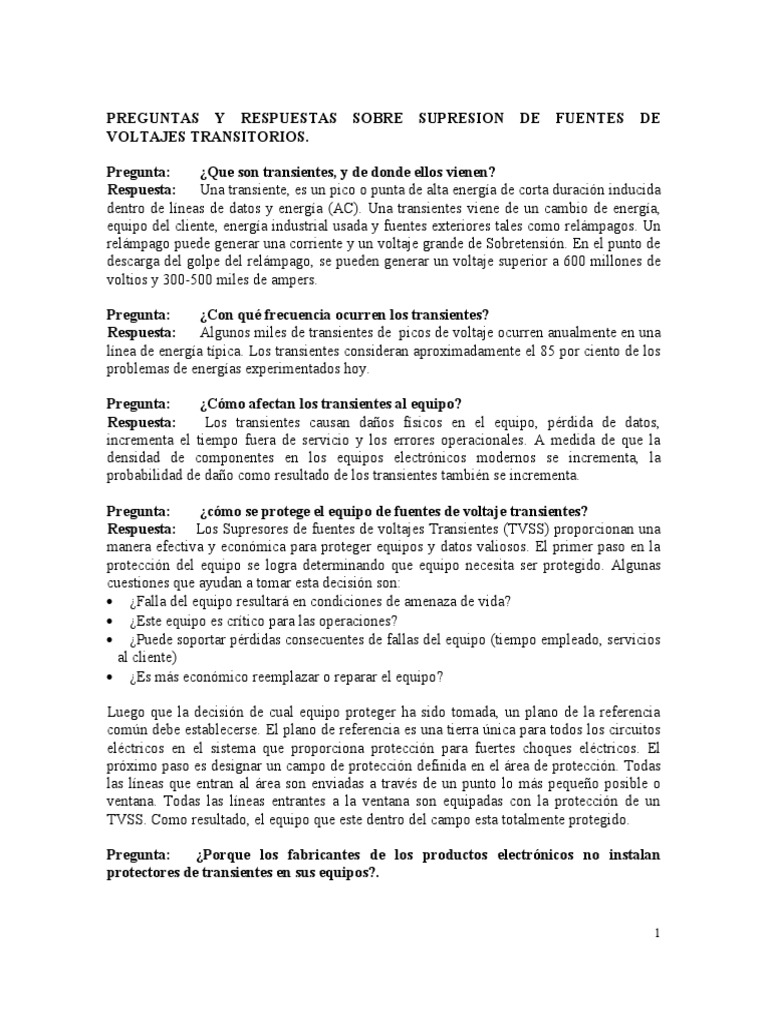

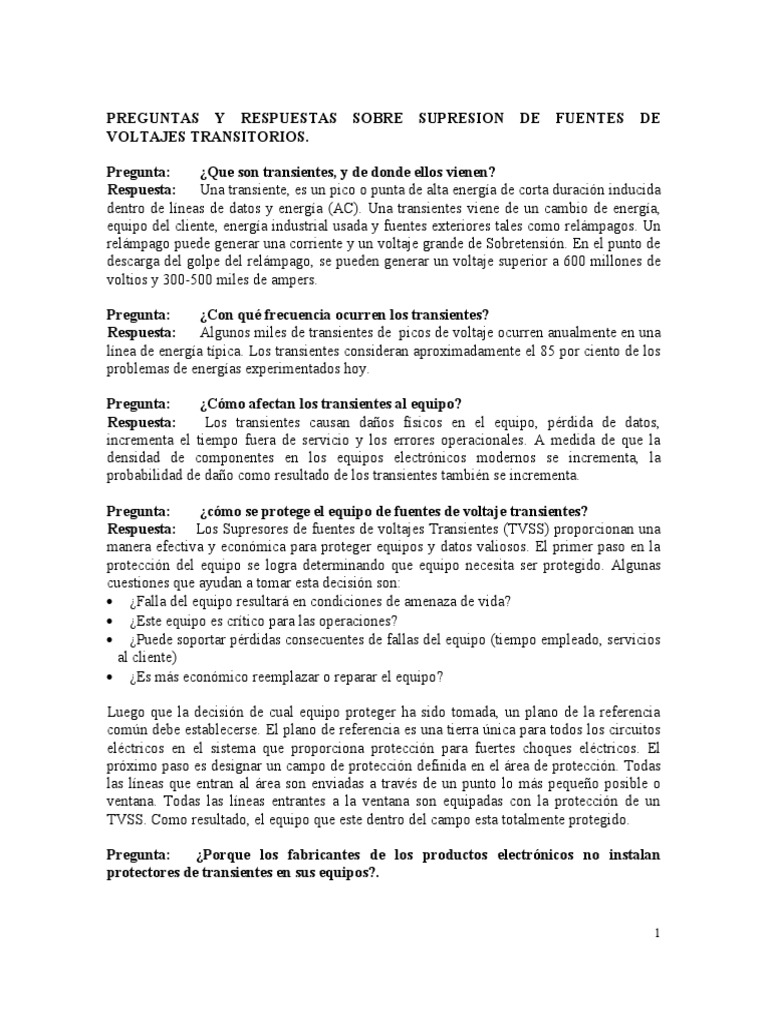

PREGUNTAS Y RESPUESTAS SOBRE SUPRESION DE FUENTES DE

VOLTAJES TRANSITORIOS.

Pregunta: ¿Que son transientes, y de donde ellos vienen?

Respuesta: Una transiente, es un pico o punta de alta energía de corta duración inducida
dentro de líneas de datos y energía (AC). Una transientes viene de un cambio de energía,
equipo del cliente, energía industrial usada y fuentes exteriores tales como relámpagos. Un
relámpago puede generar una corriente y un voltaje grande de Sobretensión. En el punto de
descarga del golpe del relámpago, se pueden generar un voltaje superior a 600 millones de
voltios y 300-500 miles de ampers.

Pregunta: ¿Con qué frecuencia ocurren los transientes?

Respuesta: Algunos miles de transientes de picos de voltaje ocurren anualmente en una
línea de energía típica. Los transientes consideran aproximadamente el 85 por ciento de los
problemas de energías experimentados hoy.

Pregunta: ¿Cómo afectan los transientes al equipo?

Respuesta: Los transientes causan daños físicos en el equipo, pérdida de datos,
incrementa el tiempo fuera de servicio y los errores operacionales. A medida de que la
densidad de componentes en los equipos electrónicos modernos se incrementa, la
probabilidad de daño como resultado de los transientes también se incrementa.

Pregunta: ¿cómo se protege el equipo de fuentes de voltaje transientes?

Respuesta: Los Supresores de fuentes de voltajes Transientes (TVSS) proporcionan una
manera efectiva y económica para proteger equipos y datos valiosos. El primer paso en la
protección del equipo se logra determinando que equipo necesita ser protegido. Algunas
cuestiones que ayudan a tomar esta decisión son:
 ¿Falla del equipo resultará en condiciones de amenaza de vida?
 ¿Este equipo es crítico para las operaciones?
 ¿Puede soportar pérdidas consecuentes de fallas del equipo (tiempo empleado, servicios
al cliente)
 ¿Es más económico reemplazar o reparar el equipo?

Luego que la decisión de cual equipo proteger ha sido tomada, un plano de la referencia
común debe establecerse. El plano de referencia es una tierra única para todos los circuitos
eléctricos en el sistema que proporciona protección para fuertes choques eléctricos. El
próximo paso es designar un campo de protección definida en el área de protección. Todas
las líneas que entran al área son enviadas a través de un punto lo más pequeño posible o
ventana. Todas las líneas entrantes a la ventana son equipadas con la protección de un
TVSS. Como resultado, el equipo que este dentro del campo esta totalmente protegido.

Pregunta: ¿Porque los fabricantes de los productos electrónicos no instalan

protectores de transientes en sus equipos?.

1
Respuesta: La protección de transientes es mejor suministrarla afuera o a distancia
desde el equipo. Cuando diversas perturbaciones o alteraciones en la línea ocurre, un
supresor debe suministrar protección antes que las transientes alcance el equipo.

Pregunta: ¿Es todavía una protección de voltaje de transientes necesitado si una

línea de energía especializada o adecuada esta en el lugar?
Respuesta: Una apropiada dirección, de línea especializada es efectiva en la eliminación
mayor de transientes generada internamente; sin embargo, la línea esta todavía conectada a
la parte de afuera del mundo (exterior). Un supresor de transientes con suficiente capacidad
para remover los picos de energía elevada debería ser instalado en el punto de entrada de
energía AC dentro de la instalación o fabrica. Del punto anterior hacia donde la energía
eléctrica entra al equipo, un supresor secundario es recomendado para remover cualquier
transientes internamente generado.

Pregunta: ¿Son supresores de transientes sobre la línea AC suficiente? ¿Cuál es

sobre las líneas de teléfono?
Repuesta: Los supresores de las líneas de energía AC solamente suministran protección
de transientes desde la entrada de tu sistema en la vía de las líneas AC. Las líneas de
Teléfono y Datos/Comunicación también proveen un medio de conducción de transientes
dentro de tu instalación. Por consiguiente, ambas líneas de energía AC y líneas de datos /
comunicación deben tener dispositivos de supresión de transientes para suministrar
completa protección.
Pregunta: ¿Cómo se generan los impulsos de alta tensión?
Respuesta: Las causas más observables y destructivas de daño de impulsos de alta tensión
son los relámpagos. Sin embargo, mientras el relámpago es el más destructivo, no es la
fuente de impulsos de alta tensión más común. En muchas áreas, el 80 a 90% de las
perturbaciones de energía vienen de otras fuentes:

1. SISTEMAS UTILIZADOS: Los sistemas de distribución utilizados interconectan

muchos tipos diferentes de cargas que son difíciles de controlar. En un esfuerzo para
controlar las varias cargas, el sistema utilizado confía en el cambio de carga. El cambio
de alimentadores y capacitores, combinado con momentáneos cortos circuitos y re-
accionamiento de contactos (abertura y cerrado) se ha vuelto un riesgo para las
computadoras y otros equipos sensibles.

2. CARGAS INDUCTIVAS: Una perturbación de energía frecuentemente es observada

hoy en los sistemas de cableado de la construcción, son voltajes transientes asociados
con cargas inductivas. Estas perturbaciones son un resultado del encendido y apagado
de equipos eléctricos fuertes en la vecindad o proximidad que afecta a dispositivos
sensibles. Las fuentes de voltaje resultantes pueden desplazarse a través del sistema
eléctrico causando daños a los equipos en la línea.

3. INTERFERENCIA ELECTROMAGNÉTICA (EMI) / INTERFERENCIA DE RADIO

FRECUENCIA (RFI): Debido a la proliferación de los equipos electrónicos en los
ambientes de trabajo, las EMI/RFI se han incrementado exponencialmente. Este

2
 incremento en EMI/RFI causa errores de datos y degrada a los componentes
electrónicos.

4. RELAMPAGOS: Los relámpagos poseen la capacidad para generar fuentes

extremadamente largas de corriente y voltaje. Un golpe directo de relámpago no
necesariamente causa daños en el sistema. A través de inducción magnética, una
descarga de un relámpago a dos millas (3.2 Km.) de las líneas eléctricas expuestas en lo
alto puede producir un impulso de sobretensión de 20KV, resultando una falla
catastrófica potencial a los equipos electrónicos.

Beneficios:

 Disipación segura a un máximo nivel de fuente y transientes de energía.

 Más del 99% de eficiencia con carga completa.
 Aumenta al máximo la fiabilidad de equipo.

La familia USP-L, M y H, incorporan la patente del circuito diseñado “Wagon

Wheel”, U.S. Patent No. 4875137. El nuevo circuito posee un mayor
descubrimiento en el Supresor de Fuente de Voltajes de Transientes
(Transient Voltage Surge Suppression – T.V.S.S.). El circuito diseñado para la
industria actúa distribuyendo la energía de corriente uniformemente entre los
componentes múltiples.

En el caso del USP-H son cuatro modelos diferentes están disponibles. El

dispositivo 120/240 una fase y dos polos tiene 75.000 amps de protección por
polo o 150.000 amps por dispositivo. La unidad de tres fases, 120/208 – 3Y,
220/380 – 3Y y 277/480 – 3Y posee 75.000 amps de protección por fase ó
225.000 amps por cada dispositivo de tres fases.

LED´s especialmente configurados, uno por cada fase/polo, son usados para
monitorear la integridad de cada circuito T.V.S.S. Diseñados para trabajo
pesado que sobrepase las 200.000 horas y provisto con un simple, fiable,
indicador visual del estado del circuito de protección.

INSTALACIÓN TÍPICA DE LOS U.S.P.

3
1. Los supresores de energía U.S.P. se conectan a la línea A.C. en el panel de
distribución de servicio o en la caja de unión del meter.
2. El U.S.P. se monta en el costado, en la parte inferior o superior del panel o
en la caja de unión utilizando un orificio de ¾”, ilustración 1.(277/480 volt
como se muestra el modelo).
3. Un anaquel opcional es provisto para su montaje externo, como se muestra
en la ilustración 2.
4. El U.S.P. debe estar conectado al lado de la carga, con el cable (s) negro
del U.S.P. conectado a la línea de entrada, el cable blanco debe estar
conectado a la línea de neutro y el cable verde debe estar conectado al
tierra.
5. Los cables deben estar tan cerca del sitio de donde se conectan como sea
posible.
6. Una buena tierra (la resistencia de tierra no debe exceder los 25 ohms),
esto es esencial para la operación de la supresión de voltajes. El instalador
debe confirmar si el sistema de tierra es adecuado y realizar conexiones
apropiadas provenientes del sistema de entrada al U.S.P. y a la tierra.
