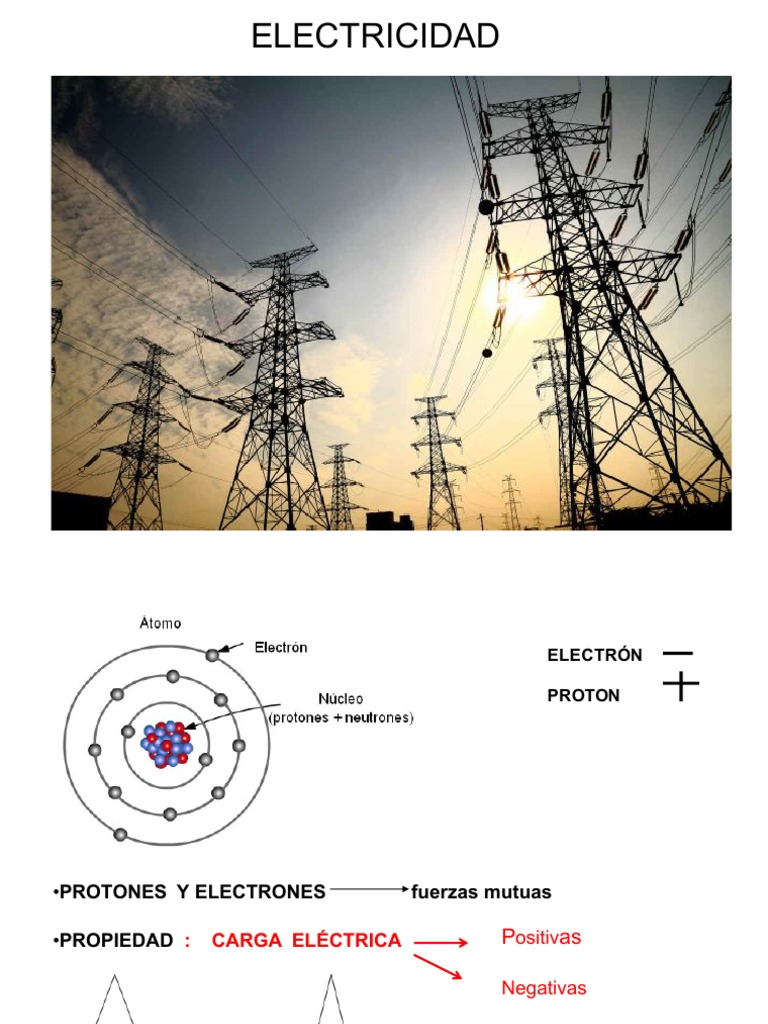

ELECTRICIDAD

ELECTRÓN

PROTON

•PROTONES Y ELECTRONES fuerzas mutuas

•PROPIEDAD : CARGA ELÉCTRICA Positivas

Negativas

Igual signo: se repelen Distinto signo: se atraen

 GANAR
DESEQUILIBRIOS
ATOMO
PERDER

NO POSEE CARGA CUERPO CARGADO

ELÉCTRICA TOTAL

ENERGÍA ELÉCTRICA : origen en estas fuerzas que ejercen

las partículas cargadas
¿CÓMO LOGRAR QUE EL CUERPO ESTÉ CARGADO?

Cualquier trozo de materia puede adquirir carga eléctrica

VIDRIO Menos ELECTRONES

DESEQUILIBRIO :

CUERPO ADQUIERE O CEDE

SEDA ELECTRONES

Más ELECTRONES
 2 PROPIEDADES FÍSICAS BÁSICAS

§CARGA ELÉCTRICA-----------EXCEDENTE O DÉFICIT DE ELECTRONES

Propiedad básica

§PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA--------LA ENERGÍA

NO SE FABRICA NI DESAPARECE , PASAN DE UN CUERPO A OTRO O SE TRANSFORMAN

CARGA : PROPIEDAD ,nos define “CARACTERÍSTICAS” de la materia
a nivel eléctrico

•CONDUCTORES CARGAS SE MUEVEN CON FACILIDAD

•AISLANTES IMPIDEN EL DESPLAZAMIENTO

 ¿CÓMO SABEMOS CARACTERÍSTICAS DE LAS CARGAS?

Carga eléctrica : Se las clasifica:

POSITIVAS +

NEGATIVAS -

Igual signo se repelen Distinto signo se atraen

LEY DE COULOMB

q1 . q2
F=k 2
d

d d
 q1 . q 2 COULOMB

NEWTON F=K 2
d

METROS

K: CONSTANTE que varía de acuerdo al medio .

 COMPARACIÓN
agua

h = altura

q : carga eléctrica
nivel eléctrico

q
V= TENSIÓN O POTENCIAL eléctrico
 SEGUIMOS COMPARANDO

CORRIENTE DE AGUA
h
MIENTRAS EXISTA UNA DIFERENCIA
DE NIVELES

CORRIENTE ELÉCTRICA
V+ V-
HASTA QUE ALCANCEN EL
MISMO POTENCIAL O TENSIÓN
 •Diferencia de Potenciales
V+ V-

•Flujo de cargas- corriente

Extremos de un conductor

Entrada y salida de una lámpara

Diferencia de Potencial:
es el TRABAJO que se requiere para mover una CARGA de un lugar a otro.
 ¿CÓMO MANTENER CONSTANTE ESA CORRIENTE ?

MANTENIENDO LA DIFERENCIA DE POTENCIAL

V + V-

1° FUENTE DE VOLTAJE “ bomba eléctrica” que logre un POTENCIAL

2 ° TRANSPORTAR ese POTENCIAL

 SEGUIMOS COMPARANDO

Elevar peso de agua P

h

T = P .h

q1 q2 Transportar la carga q V a V+

V V +
T = q .V

DESPLAZAR ELECTRONES DE UN LUGAR A OTRO

 T = trabajo a realizar JOULE

q = carga a transportar COULOMB

V = DIFERENCIA DE POTENCIAL VOLTIOS

A MAYOR V MAYOR movimiento de cargas

USINA 132000 V 30000 V ARGENTINA 220 V

 MEDIR EL VOLTAJE VOLTÍMETRO

Las cargas fluyen por la lámpara , si hay una diferencia de potencial

entre sus extremos.
 INTENSIDAD MEDIR LA CORRIENTE

q coulomb

I = AMPER
t segundos

ES LA CANTIDAD DE CARGA QUE PASA POR UN CONDUCTOR

EN LA UNIDAD DE TIEMPO.
 SEGUIMOS COMPARANDO…..

•A mayor h
mayor intensidad con la que sale el agua

•A mayor V que provoca el flujo

V+ V- mayor I (Amper)
 LEYES DE OHM

VOLTIOS
1º ley:

AMPER OHMS

2º ley: resistencia de un conductor

m
ohm
mm 2

Coeficiente de Resistividad del material

 COEFICIENTE DE RESISTIVIDAD
PROPIO DE CADA MATERIAL

.
•COBRE 0,017

MM 2 •PLATINO 0,010
=
M •TUNGSTENO 0,053

•HIERRO 0,100

•PLOMO 0,280

•ORO 0.022

Más cerca de 0, menos RESISTENCIA tiene

RESISTENCIA ELÉCTRICA ES UNA OPOSICIÓN QUE EJERCEN LOS

CONDUCTORES AL PASO DE LA CORRIENTE .

RESISTENCIA ELÉCTRICA : OPOSICIÓN

MAYOR R MENOR I
 FLUJO DE LA CORRIENTE

1- DIFERENCIA DE POTENCIAL V

2- INTENSIDAD DE LA CORRIENTE I

3- RESISTENCIA AL PASO DE LA CORRIENTE

CIRCUITO ELÉCTRICO :

TRAYECTO DE UNA CORRIENTE ELÉCTRICA

 CIRCUITO ELÉCTRICO
INTERRUPTOR

DISPOSITIVO QUE
GENERADOR LA CONSUMA

CONDUCTOR

LOS CIRCUITOS CONSUMEN LA ENERGÍA QUE DÁ LA FUENTE

DE VOLTAJE
 CONEXIÓN

SERIE PARALELO

NUDO

ü LA CORRIENTE TIENE UN SOLO CAMINO. üLA CORRIENTE SE DIVIDE

EN RAMAS
üTIENE LA MISMA I EN TODOS LOS RECEPTORES
üNUDOS : DONDE SE BIFURCA
üLA ENERGÍA DEL GENERADOR SE REPARTE
LA CORRIENTE
EN LAS 3 RESISTENCIAS.
LEYES DE KIRCHOFF
1º LEY :
I

A B

I 1 I2 I3

I A = IB
I total I1 = I2 = I3
I total = I 1 + I 2 + I 3

MÁS RECEPTORES, MENOS INTENSIDAD

MÁS RECEPTORES , MÁS INTENSIDAD
EN CADA UNO
2º LEY: V= I. R Energía generada por una fuente
y absorbida por las lámparas.

CAÍDA DE VOLTAJE

V total = V1 + V2 + V3 V total = V1 = V2 = V3

I t.R t= I1.R1 + I2.R2 + I3.R3 It.R total = I1.R1 = I2.R2 = I3.R3

RESISTENCIA ELÉCTRICA

R t = R 1 + R 2 + R3 ….

ü R AUMENTA AL INCORPORAR RECEPTORES

ü ES MAYOR QUE LAS INDIVIDUALES

1 1 1 1
= + + …
Rt R1 R2 R3

ü R DISMINUYE AL INCORPORAR RECEPTORES

MENOR A MAYOR CANTIDAD DE R

 •FUENTES LA GENERAN
Energía eléctrica
•DISPOSITIVOS LA CONSUMEN

Luz calor movimiento(motor)

§VELOCIDAD CON QUE SE CONSUME ESA ENERGÍA?

§CON QUÉ RAPIDEZ FLUYE LA ENERGÍA?

 POTENCIA ELÉCTRICA

T=q.V Velocidad de ese trabajo o energía que se consume

P = V.I
Voltamper o watts
 POTENCIA: “RAPIDEZ” CON QUE FLUYE LA ENERGÍA

P = V. I

P 1200 Watts
I = = =5,45 A
V
220 volts
1200 watts

220 volt

V 220 volts
R = = = 40 OHMS
I
5,45 A
 EFECTOS DE LA CORRIENTE ELÉCTRICA

PASO DE LA CORRIENTE CALOR

EFECTO JOULE

A VECES SOPORTADO A VECES PROVOCADO

 RECORDAMOS : CALOR ENERGÍA CALORÍA

EQUIVALENCIA = RELACIÓN TRABAJO Y CALOR

1 JOULE (trabajo) = 0,24 CAL (energía calórica)

CALCULAR:
2
J = I . R . t
JOULES

2
Q =0,24 cal . I . R . t
CAL

AMPER OHM SEG

 2000 WATTS

R = 25 OHM

I = 9 A

V = 220 V

¿Qué cantidad de calor produce en 5 min ?

2
Q =0,24 cal . I . R . t

Q =( 0,24 Cal) .81 A . 25 Ohm . 300 seg =145800 cal

MUCHAS GRACIAS
