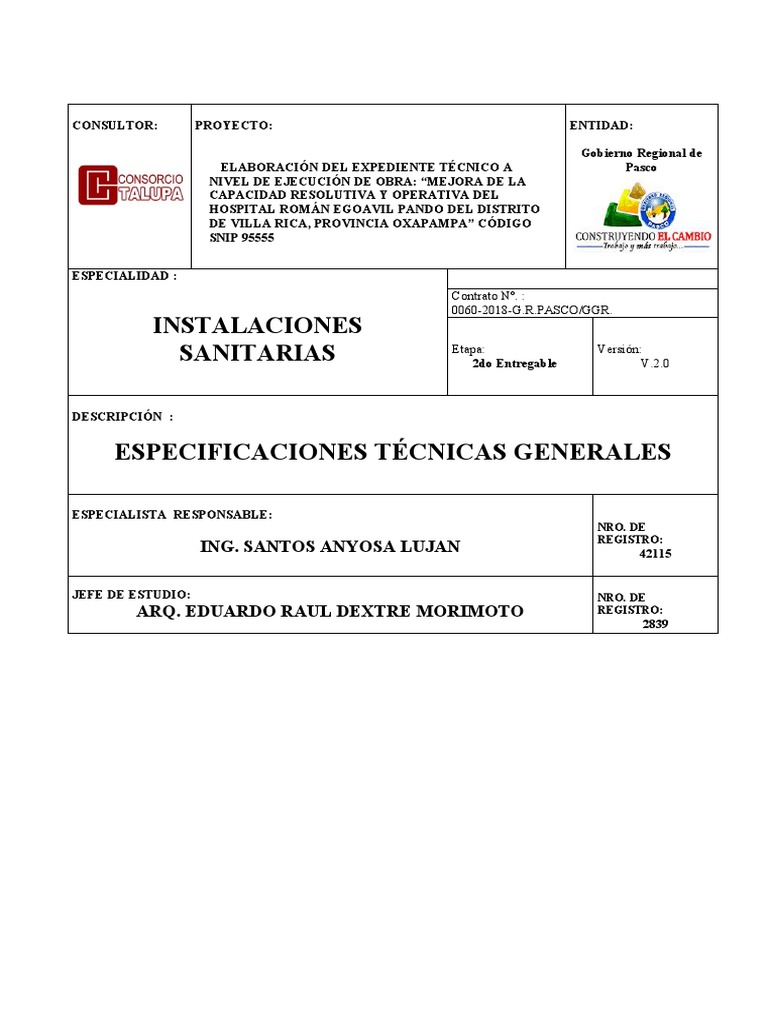

CONSULTOR: PROYECTO: ENTIDAD:
Gobierno Regional de
ELABORACIÓN DEL EXPEDIENTE TÉCNICO A Pasco
NIVEL DE EJECUCIÓN DE OBRA: “MEJORA DE LA
CAPACIDAD RESOLUTIVA Y OPERATIVA DEL
HOSPITAL ROMÁN EGOAVIL PANDO DEL DISTRITO
DE VILLA RICA, PROVINCIA OXAPAMPA” CÓDIGO
SNIP 95555
ESPECIALIDAD :
Contrato Nº. :
0060-2018-G.R.PASCO/GGR.
INSTALACIONES
SANITARIAS Etapa:
2do Entregable
Versión:
V.2.0
DESCRIPCIÓN :
ESPECIFICACIONES TÉCNICAS GENERALES
ESPECIALISTA RESPONSABLE:
NRO. DE
REGISTRO:
ING. SANTOS ANYOSA LUJAN 42115
JEFE DE ESTUDIO: NRO. DE

ARQ. EDUARDO RAUL DEXTRE MORIMOTO REGISTRO:
2839
ESPECIFICACIONES Gobierno
TÉCNICAS GENERALES de Pasco
DE INSTALACIONES
SANITARIAS
ESPECIFICACIONES TECNICAS GENERALES

INSTALACIONES SANITARIAS
La presente documentación está referida a la presentación de las

especificaciones técnicas para el expediente técnico a nivel de ejecución de obra
del Proyecto de Inversión Pública “MEJORA DE LA CAPACIDAD RESOLUTIVA
Y OPERATIVA DEL HOSPITAL ROMÁN EGOAVIL PANDO DEL DISTRITO DE
VILLA RICA, PROVINCIA OXAPAMPA” CÓDIGO SNIP 95555”, referido a la
especialidad de Sanitarias .Se precisa que ante cualquier discrepancia entre los
documentos que conforman el presente proyecto, prevalece la memoria de
cálculo, los planos y/o la opinión del proyectista.
VALIDEZ DE MEMORIAS, ESPECIFICACIONES, PLANOS Y METRADOS
El presente Expediente Técnico consta de una serie de documentos técnicos

complementarios entre sí. En ese sentido la información contenida en los planos
se complementa y/o amplia con la memoria descriptiva y las especificaciones
técnicas. Si bien lo planos contienen la información principal para la construcción,
la posible omisión de alguna información en ellos será complementada y
ampliada con lo indicado en la memoria descriptiva y especificaciones técnicas.
En caso de existir discrepancia entre los documentos del proyecto, será el

consultor del expediente técnico el responsable de aclarar dicha discrepancia.
Los Metrados y presupuestos son referenciales y la omisión parcial o total de una
partida no dispensará al Contratista de su ejecución, si está prevista en los planos
y/o memoria descriptiva y/o especificaciones técnicas.
En la etapa de licitación el postor deberá realizar la revisión y verificación del

proyecto y realizar las consultas correspondientes de ser el caso, no habiendo
posibilidad de reclamo alguno una vez otorgada la buena pro. En ese sentido el
contratista no podrá reclamar ningún adicional durante la ejecución de obra
aduciendo omisión o deficiencia del expediente técnico, ya que la presentación de
su propuesta implica aceptación de las condiciones indicadas en el presente
expediente técnico.
El contratista tiene bajo su responsabilidad la buena y correcta ejecución de la

obra hasta la recepción de la misma a entera satisfacción de la entidad. Deberá
ejecutar todos los trabajos necesarios hasta alcanzar los objetivos de la
edificación a construir de acuerdo a las normas y reglamentos vigentes para este
tipo de edificaciones y sin costo adicional, utilizando los procedimientos
constructivos y técnicos conocidos y/o innovadores, aun cuando exista omisión
parcial o total en los documentos del Expediente Técnico.
ág. 2
DE INSTALACIONES
SANITARIAS
Es responsabilidad del contratista proponer los métodos y procedimientos

constructivos más adecuados para la correcta ejecución de aquellos trabajos
cuyos métodos de ejecución sean posibles de ser mejorados, dichos métodos y
procedimientos serán presentados al supervisor para su aprobación. El
contratista bajo ningún motivo podrá alegar desconocimiento de los procesos y
métodos constructivos.
CONSULTAS Y AUTORIZACIONES
Todas las consultas relativas a la construcción serán efectuadas por el

representante del Contratista al SUPERVISOR de obra, quien podrá solicitar la
opinión del consultor.
Cuando en los planos y/o especificaciones técnicas se indique: “Igual o Similar”,

la inspección decidirá sobre la igualdad o semejanza, en caso sea necesario el
CONSULTOR podrá emitir opinión. Todo el material y equipo a ser instalados en
esta obra estarán sujetos a la aprobación del Supervisor, en oficina, taller y obra,
quien tiene además el derecho de rechazar el material u obra determinada, que
no cumpla con lo indicado en los planos y /o Especificaciones Técnicas. En caso
el contratista presente especificaciones técnicas de equipos y/o materiales
diferentes a las indicadas en el presente expediente técnico, será el
CONSULTOR el responsable de validar y autorizar dichas especificaciones,
siempre y cuando estas cumplan con las características operativas mínimas
exigidas y presenten además mejoras técnicas, en cuyo caso no significará
reconocimiento de ningún adicional.
A.- ASPECTOS GENERALES
I GENERALIDADES
El presente capítulo, dentro de las especificaciones de la obra, corresponde al

PROYECTO DE INSTALACIONES SANITARIAS, el mismo que comprende:
a) Planos
b) Especificaciones
c) Metrados
.
II CONDICIONES GENERALES:
a. Este capítulo está coordinado y se complementa con las condiciones

generales de construcción del edificio.
b. Aquellos ítems de las condiciones generales o especiales que se
repitan en este capítulo de las especificaciones, tienen como finalidad
ág. 3
DE INSTALACIONES
SANITARIAS
atraer sobre ellos atención particular, insistiéndose a fin de evitar la

omisión de cualquier condición general o especial.
c. Donde en cualquier especificación, proceso o metrado de construcción
o material se ha dado nombre de fabricante o número de catálogo, se
entiende que es referencia y el producto será de similar o mejor
calidad.
d. Cualquier trabajo, material o equipo que no se muestra en las
especificaciones, pero que aparezca en los planos o metrados y
viceversa y que se necesita para completar las instalaciones sanitarias,
serán suministradas e instaladas aun no aparezca en los documentos
mencionados.
e. Detalles menores de trabajos y materiales no usualmente mostrados
en los planos, especificaciones o metrados, pero necesarios para la
instalación, deben ser incluidos en el trabajo del contratista, de igual
manera que si se hubiera mostrado en los documentos mencionados.
f. En la oferta el contratista notificará, por escrito, de cualquier material o
equipo que se indique y considere posiblemente inadecuado o
inaceptable, de acuerdo a las leyes, reglamentos y ordenanzas de las
autoridades competentes, así como cualquier trabajo necesario que
haya sido omitido.
III OBJETO
1.- Los planos, especificaciones y metrados deben facilitar la realización

del trabajo dentro de las normas de una buena obra.
2.- Por medio de esta se debe concluir y dejar listo para funcionar, probar
y usar todos los sistemas de agua y desagüe del edificio.
IV APROBACIONES
1.- las características de los materiales a emplearse, tales como nombre

del fabricante, tipo, tamaño, modelo son referenciales.
2.- Las especificaciones de los fabricantes referentes a la instalación de

los materiales, deben seguirse estrictamente y pasarán a formar parte
de estas especificaciones.
V MATERIALES
1.- Los materiales a usarse deben ser nuevos, de reconocida calidad, de

primer uso y de utilización actual en el mercado nacional o
internacional.
ág. 4
DE INSTALACIONES
SANITARIAS
2.- Los materiales deben ser guardados en la obra en forma adecuada,

siguiendo las indicaciones dadas por el fabricante o manuales de las
instalaciones.
3.- Si por no estar colocados como es debido ocasionan daños a personas

o equipos, los eventuales daños deben ser reparados por cuenta del
contratista.
VI CONDICIONES DE OBRA
1.- Cualquier cambio durante la ejecución de la obra que obligue a

modificar el proyecto original, será motivo de consulta y aprobación del
supervisor de la obra y aquellos que cambien la concepción del diseño
deberán ser aprobados por el proyectista
2.- El contratista para la ejecución del trabajo de instalaciones sanitarias,

deberá chequear el proyecto con los planos correspondientes de:
 Arquitectura
 Estructuras
 Instalaciones Eléctricas ó
 Instalaciones Mecánicas,
A fin de evitar posibles interferencias durante la ejecución de la Obra

deberá comunicarse por escrito de existir éstas.
3.- Para determinar la ubicación exacta de las salidas se deben tomar

medidas en la obra, pues las que aparecen en los planos son
aproximados por exigirlo así la facilidad de lectura de éstas.
4.- No deben ubicarse salidas en lugares inaccesibles.
5.- Las mencionadas o cualquier detalle que aparezca en los planos en

forma esquemática y cuya posición no estuviese definida, será motivo
de consulta para la ubicación final.
6.- Si el contratista durante la construcción del edificio precisa energía
eléctrica, agua potable, para riegos, etc. deberá hacerlo asumiendo por
cuenta y riesgo los gastos que ocasionan.
7.- Al concluir el trabajo se deben eliminar todos los desperdicios

ocasionados por materiales y equipos empleados.
ág. 5
DE INSTALACIONES
SANITARIAS
VII ALCANCE DE LOS TRABAJOS:
1. Instalaciones de agua fría, caliente, blanda, incendio desde la

casa de fuerza, hasta cada uno de los aparatos sanitarios
especiales, equipos o conexión de agua, incluyendo válvulas y
todo accesorio.
2. Instalación de agua para riego de jardines, consistente en red,

accesorios, griferías, incluyendo apoyos de cemento para éstos.
3. Instalación de tubería exterior de agua potable hasta él o los

puntos de empalme a redes públicas.
4- Instalación de desagüe y ventilación, desde los mismos hasta el

punto de conexión con la red pública de desagüe, incluyendo
sumideros, registros, válvulas y todo accesorio.
5.- Provisión, colocación y prueba de aparatos sanitarios.
La Propuesta no incluye:
1.- El pago de la conexión o derecho de conexiones con el servicio

público de agua está fuera de las obligaciones del contratista, sin
embargo es responsabilidad de ésta comunicar a la ENTIDAD en
el momento que las redes interiores estén aptas para dicha
conexión.
2.- Ejecución de las instalaciones sanitarias, hasta una distancia de

1.50 mt. S.n.p.t. en la Casa de Fuerza, para el empalme
correspondiente de los equipos electromecánicos, que serán
suministrados por los Equipadores.
3.- Instalaciones de equipos y maquinarias de la casa de fuerza, la

que será realizada por los equipadores, pero si las tuberías de
conexiones para unir cada uno de estos aparatos al sistema. Para
los cuales los equipadores entregarán los planos de ubicación de
salidas e instrucciones de detalle respectivo, y deberán ser
solicitados por el contratista oportunamente y por escrito.
VIII EJECUCION, TRAZO Y MANO DE OBRA
1.- Trazo
ág. 6
DE INSTALACIONES
SANITARIAS
Los ramales de tuberías distribuidoras de agua y líneas de desagüe

serán instalados colgados en el techo, los colectores de desagüe, no
deben hacer recorrido debajo de los aparatos ni en los muros o
cimientos, salvo las derivaciones o ramales específicos para cada
aparato. Las de desagüe deberán tener las gradientes indicadas, las
que están dadas por las notas correspondientes en los planos
respectivos. En el caso de colectores de desagües principales, siendo
el 1 % la pendiente mínima para tuberías interiores.
ág. 7
DE INSTALACIONES
SANITARIAS
B.- ESPECIFICACIONES TECNICAS PARA INSTALACIONES SANITARIAS
I.- IMPERMEABILIZACION DE TUBERIAS Y ACCESORIOS
1. Fierro Galvanizado
Las uniones entre tuberías o tubo con accesorios se impermeabilizarán

con cinta teflón.
2. Cobre
Las uniones entre tubería o tubos con accesorios de cobre serán

hechas con soldaduras de aleación de plata 5 % como mínimo. Antes
de soldado se lijarán y limpiarán las partes a ser unidas.
En todas las salidas se colocarán transiciones de tuberías soldadas o

tuberías roscadas, machos o hembras según las necesidades de
instalación de aparatos.
3. P.V.C
Para tuberías de P.V.C. se hará con empalme a presión y pegamento

especial. Los contratistas deberán ceñirse estrictamente a las
recomendaciones dadas por el manejo de tubería.
4. Fierro Fundido
Las uniones de espiga y campana en las tuberías de fierro fundido se

impermeabilizarán con estopa alquitranada y plomo electrolítico
vaciado de una sola vez y recalcado con comba de 4 libras.
5. Tuberías de Concreto Normalizado
No se utilizarán en este proyecto.
6. Tubería de P.V.C. Tipo S.A.P
Las uniones entre tubo y tubo o entre tubo y accesorios se

impermeabilizarán con cementante especial proporcionado por el
fabricante.
7. Reducciones:
ág. 8
DE INSTALACIONES
SANITARIAS
En general para las tuberías de fierro galvanizado y cobre se usarán

reducciones para cambios de diámetro, sólo se aceptará “BUSHINGS”
para las conexiones a aparatos o equipos.
8. Tapones Provisionales.-
Se colocarán tapones de fábrica de fierro galvanizado roscado en

todas las salidas de agua fría y caliente. En todas las salidas de
desagüe y ventilación y en todos los puntos en que queden abiertas las
tuberías deberán colocarse tapones de fábrica, cuando no existan,
deberán ser de madera en forma cónica.
9. Aislamiento.-
Las tuberías de agua caliente y retorno de agua caliente, irán cubiertas

con aislamiento tipo fibra de vidrio de 1” de espesor (3/4”  comp.),
asegurando con flejes en todas las partes empotradas en muros ó
pisos forrados con material acrílico, hasta la salida de cada aparato.
La tubería visible en ductos, casa de máquinas, etc. llevarán

aislamiento de tubos semi - cilíndricos de fibra de vidrio de 1” (3/4” 
comp.) asegurando con flejes o sistema similar patentado, bañado con
imprímante de silicato de sodio y pintado con esmalte.
Las tuberías visibles y expuestas a la intemperie, azoteas, llevarán

aislamiento de tubos semi - cilíndricos de fibra de vidrio de 1” (3/4” 
comp.) asegurando con flejes, bañado con un imprímante de silicato de
sodio, pintadas con esmalte y protegido exteriormente con tubería PVC
10. Pintura.-
Las tuberías de fierro galvanizado empotradas se pintarán con una

mano pintura anticorrosiva de mineo.
11. Identificación.-
a-Todas las válvulas serán dotadas de un disco de bronce o aluminio

de 5 cm. de diámetro, con su correspondiente número o grabado
a presión y sujeto a válvula con alambre de cobre N° 16.
b-Las tuberías de agua fría irán pintadas de color verde.
c-Las tuberías de agua blanda irán pintadas de verde con franja blanca
de 2 cm., cada 3 metros.
d-Las tuberías de agua de incendio irán pintadas de color rojo.
e-Las tuberías de agua caliente llevarán una franja color naranja de
2cm. en el forro con pintura blanca y cada 3 metros.
ág. 9
DE INSTALACIONES
SANITARIAS
f- Las tuberías de retorno de agua caliente llevarán dos franjas de color

naranja de 2 cm., en el forro con pintura blanca y cada 3 metros.
g-Las tuberías de desagüe y ventilación irán pintadas de color negro.
12. Obra de Mano.-
La obra de mano se ejecutará siguiendo las normas de un buen

trabajo, debiendo tener especial cuidado de que presentan un buen
aspecto, en lo que se refiere a alineamiento y plomo de las tuberías.
II.- INSTALACIONES DE AGUA FRIA Y BLANDA
1.- TUBERIAS DE COBRE:
Fabricadas de cobre electrolítico de 99.9 % de pureza, temple duro del

tipo “L”, de la Clasificación Americana para tubos rígidos, para una
presión de trabajo de hasta 250 libras/ pulgadas 2 (17.6 Kg/ cm2),
fabricado según especificación ASTM B88 - 51.
Las características generales serán:
DIAMETRO DIAMETRO ESPESOR PESO

NOMINAL EXTERIOR PARED (PULG) (LIB/ PIE)
(PULG) (PULG)
1/ 2” 0.625 0.040 0.285
3/ 4” 0.875 0.045 0.455
1” 1.125 0.050 0.655
1 1/ 4” 1.375 0.055 0.884
1 1/ 2” 1.625 0.060 1.140
2” 2.125 0.070 1.750
2 1/ 2” 2.625 0.080 2.480
3” 3.125 0.090 3.330
4” 4.125 0.110 5.380
6” 6.125 0.140 10.200
Los tubos de cobre serán suministrados en piezas de 6 m. (20 pies) de

largo aproximadamente, llevarán protección de borde en los extremos.
Empotradas:
Los puntos de agua fría serán empotrados en piso y paredes.
Colgadas y/ o apoyadas
ág. 10
DE INSTALACIONES
SANITARIAS
En las partes que señala en los planos, las tuberías irán colgadas y/o
apoyadas del techo por medio de colgadores que se detallan en los
planos.
2.- PUNTOS DE AGUA FRIA
Por puntos de agua fría se entiende el tendido de las derivaciones

desde la salida para los aparatos hasta el encuentro de la tubería
secundaria con las montantes o troncal. Las tuberías y accesorios
serán de Cobre tipo “L”.
3.- ACCESORIOS
Serán de cobre labrado o bronce fundido, del tipo soldables, llevarán

impresa en alto relieve la marca del fabricante, serán fabricadas para
250 lb/ pulg2 de presión de trabajo. El interior de los accesorios y
conexiones será totalmente liso y en el caso de conexiones de bronce,
éstas serán del tipo de fundición antiporosa y terminales labrados a
máquina.
Se emplearán los siguientes tipos de accesorios:
 Unión recta (dos extremos soldables - tipo hembra)

 Codo 90 ° (dos extremos soldables - tipo hembra)
 Codo 45 ° (dos extremos soldables - tipo hembra)
 Tee recta o reducida (extremos soldables - hembra)
 Reducción (extremos soldables - hembra)
 Tapón Plug (macho)
 Tapón Cup (hembra)
 Adaptador recto rosca exterior (un extremo rosca macho)
 Adaptador recto rosca interior (un extremo rosca macho)
 Codo adaptador RE, (Codo 90 ° un extremo rosca macho)
 Codo adaptador RI, (Codo 90 ° un extremo rosca hembra)
 Unión universal (extremos soldables - hembra)
Las roscas indicadas serán cónicas según Standard Americano (NPT).
a.- Válvula de Compuerta.-
Las válvulas de hasta 2” de diámetro serán de bronce con

uniones roscadas con marca de fábrica y presión de trabajo
grabados en alto relieve en el cuerpo de la válvula para 125
lbs./pulg.
ág. 11
DE INSTALACIONES
SANITARIAS
Las válvulas de 2 1/2” de diámetro y mayores serán de fierro

fundido con armadura de bronce con uniones de brida normal.
b.- Válvulas de Retención.-
Serán de tipo de mariposa con registro, por lo demás se aplican

las mismas especificaciones del acápite anterior.
c.- Uniones Universales.-
Uniones dobles del tipo universal, totalmente fabricadas en

bronce ASTM B 62, asiento cónico para una presión de trabajo
hidráulico de 150 psi. Extremos para unión soldable a la línea de
distribución según Especificaciones de la tubería de cobre rígido
tipo “L”. Llevarán impreso en relieve la marca del fabricante.
d.- Bridas.-
En los lugares indicados, se instalarán bridas de acero con

empaquetaduras de jebe y pernos.
e.- Caños Cromados.-
Se usarán grifos en los lavaderos de mayólica y en los puntos

señalados en los planos, serán de bronce cromados, con
mecanismo interno de cierre de disco cerámico y de los diámetros
indicados en los planos.
f.- Grifos Cromados con Conexiones para Manguera.-
Se usarán en lavatorios y otras salidas como tinas de

hidroterapia, etc., serán de bronce cromado y disco cerámico.
g.- Bushing.-
Se colocarán bushings para las conexiones, aparatos o equipos,

solamente en los A-2, A-3 y A-5.
h.- Juntas de Expansión
Serán del tipo telescópica o telescopio deslizante, fabricadas en

fundición de bronce antiporoso, aleación resistente a la corrosión
y abrasión, serán suministradas con los extremos para soldar a
tubería de cobre o provistas de sus respectivos adaptadores
rectos en caso de ser con terminales roscados. Deberán cumplir
ág. 12
DE INSTALACIONES
SANITARIAS
con la Especificación ASTM B.62; llevarán prensa - estopa con

empaquetadura de asbesto grafitado; serán para una presión de
trabajo de 125 libras por Pulgada Cuadrada de vapor saturado,
llevarán grabado en alto relieve marca del fabricante y la presión
de trabajo,.las dimensiones así como la carrera de las juntas o
longitud de desplazamiento serán similares a las indicadas en el
siguiente cuadro:
DIAMETRO LONGITUD CARRERA

NOMINAL TOTAL (LONG.)
3/ 4” 6 1/ 2” 2”
1” 6 5/ 8” 2”
1 1/ 4” 7” 2 1/ 4”
1 1/ 2” 7 1/ 4” 2 1/ 4”
2” 8 1/ 4” 2 1/ 2”
2 1/ 2” 8 5/ 8” 2 1/ 2”
3” 10” 2 1/ 2”
4” 12” 3”
4.- VARIOS
a.- Soportes y Colgadores.-
Las tuberías colgadas a paredes o ductos, se instalarán con

colgadores, soportes, escuadras, rodillos, y abrazaderas, etc. del
tipo normal para el diámetro y clase de tubería, de acuerdo a los
planos. Todos estos elementos serán fijados en pernos
empotrados sujetos a insertos o pernos fijos con disparo a pistola.
En general los soportes de apoyo de tuberías de agua de 1/4” y
mayores se espaciarán 3 mts. Como máximo y los de menor
diámetro de 1.5 mts. Como máximo.
Todas las tuberías de agua fría o blanda que entre en contacto
con abrazaderas, rieles o colgadores tendrán un forro de
protección de PVC o material similar.
b.- Flotadores.-
Se instalarán flotadores de control de entrada de agua en las

líneas de alimentación de cisterna. Los flotadores serán de globo
y su construcción de bronce.
c.- Válvulas de Pie.-
ág. 13
DE INSTALACIONES
SANITARIAS
Se colocarán válvulas de pié de bronce en las líneas de succión

señaladas en los planos.
d.- Pases de Muros.-
En los muros de concreto armado se colocarán antes del vaciado

del concreto, niples roscados a ambos extremos que tendrán un
anillo soldado del doble de diámetro del tubo, de plancha de fierro
de 1/8” de espesor, en el sector que queda en el concreto para
impermeabilizar y fijar el paso. Estos pases se colocarán en la
cisterna.
e.- Manguitos.-
Pase de muros de albañilería o concreto en seco. En este caso

se usan simplemente camisetas para el pase de tubería las que
serán de tubería de asbesto - cemento del tipo de desagüe,
según la siguiente tabla:
PARA TUBERIA HASTA 1” CAMISETA  E. . . . 2”

PARA TUBERIA DE 2 1/2” A 2” CAMISETA  E. . . . 3”
PARA TUBERIA DE 2 1/2” A 3” CAMISETA  E. . . . 4”
PARA TUBERIA DE 4” CAMISETA  E. . . . 6”
5.- CABECERO DE SUCCION
Las tuberías de ingreso o salida de la cisterna serán con niple de fierro

galvanizado, con excepción de las tuberías del sistema de agua contra
incendio que serán de Acero Schedule 40.
6.- DESINFECCION DE LA RED
Después de probadas y protegidas las tuberías de agua se lavarán con

agua limpia y se desaguarán totalmente. El sistema se desinfectará
usando una mezcla de solución de cloruro de sodio, hipoclorito de
calcio o cloro gas. Se llenarán las tuberías y tanques lentamente con
agua aplicando el agente desinfectante en una proporción de 50 partes
por millón de cloro activo, después de 24 horas de haber llenado las
tuberías se probarán en los extremos de la red el cloro residual. Si
acusa menos e cinco partes por millón, se evacuarán de las tuberías y
se volverá a repetir la operación de desinfección hasta observar las 5
partes por millón de cloro residual, luego se lavarán las tuberías con
agua potable hasta eliminar el agente desinfectante.
ág. 14
DE INSTALACIONES
SANITARIAS
7.- PRUEBA
a.- Instalaciones Interiores.-
Antes de cubrir las tuberías que van empotradas serán sometidas

a las siguientes pruebas:
Las tuberías se llenarán de agua y con una bomba de mano se
alcanzarán 100 lbs/pulg2. De presión que será mantenida durante
15 minutos, durante las cuales no deberán presentar escapes.
b.- Instalaciones Exteriores.-
Antes de cubrir las tuberías de las redes exteriores, se someterán

a pruebas siguiendo el mismo procedimiento y presión que para
las redes interiores, la duración será de 30 minutos.
c.- Equipo.-
El contratista deberá tener en obra todos los implementos

necesarios para la prueba y número suficiente para que estas
sean realizadas con eficiencia.
d.- Pintura.-
Todas las tuberías de agua llevarán un recubrimiento de dos

capas de pintura anticorrosiva, una capa será aplicada a la
tubería antes de ser instaladas y la segunda una vez instalada y
probada.
Las tuberías de agua que por razones del diseño queden

expuestas, llevarán adicionalmente dos capas de esmalte del
color que le corresponda de acuerdo al código de colores. Las
tuberías de agua enterradas, llevarán adicionalmente un forro de
yute embreado o alquitranado, el mismo que será colocado
después de la prueba satisfactoria.
e.- Discos de Identificación.-
Las válvulas estarán provistas de aluminio o bronce de 2”, en el

cual se estampará un número; el contratista deberá proporcionar
al Seguro Social del Perú en los planos de replanteó, la ubicación
de la válvula con su número correspondiente.
ág. 15
DE INSTALACIONES
SANITARIAS
f.- Planos de Replanteo.-
El contratista proporcionará al Seguro Social del Perú, los planos

de replanteo de obra indicando posición acotada de las tuberías,
válvulas y accesorios.
III. INSTALACIONES PARA AGUA CALIENTE Y RETORNO
1. TUBERIA DE COBRE CON AISLAMIENTO:
Las tuberías para redes interiores serán de cobre, según las

especificaciones del ítem 5.2; al poner tubería de cobre en el metrado
incluye aislamiento y colocación.
a.- Colgada y /o Apoyadas.-

Se señala en los planos la tubería que irá colgada y apoyadas de
los techos. La tubería será cobre será tipo “L” de la clase rígida
(Hard) sin costura, de la clasificación norteamericana con uniones
soldables.
b.- Empotrada
Los puntos de agua caliente serán empotrados en el piso o loza.
c.- Aislamiento
El aislamiento será de fibra de vidrio tipo media caña, asegurada
con lana y flejes metálicos, con protección de pintura blanca y la
señalización correspondiente.
DIAMETRO LONG.MINIMA DEL ESPESOR

NOMINAL TRAMO COMPRIMIDO
PULG. (PIES) (PULG)
½” 3’ 1”
¾” 3’ 1”
1” 3’ 1”
1 ½” 3’ 1”
2” 3’ 1 ½”
2 ½” 3’ 1 ½”
3” 3’ 1 ½”
4” 3’ 2”
Densidad : 5 Lib/pie2
Canal especifico . 2% BTU. Lb.|F
ág. 16
DE INSTALACIONES
SANITARIAS
Conductividad
Térmica : 0.26 BTU. Pie2. F/pulg
Temperatura Max. : 250 °F
Desperdicio
2. PUNTOS DE AGUA CALIENTE:
Por puntos de agua caliente se entiende al tendido de las derivaciones

desde la montante o troncal hasta la salida de la pared para los
aparatos, las que terminarán en un adaptador con rosca interior o
exterior, según lo requiera el aparato de utilización. Serán de tubería
de cobre tipo “L” e incluye aislamiento.
3. ACCESORIOS:
Ver ítem de agua fría.
a.- Válvula de Compuerta.-
Las válvulas hasta de 2”  serán de bronce con uniones

soldables, marca de fábrica y presión de trabajo grabada en alto
relieve en el cuerpo de la válvula para 125 Lbs/pulg². Las uniones
de éstas con la tubería se podrá hacer también en caso de usar
válvulas con adaptadores soldables en rosca exterior, las válvulas
de 3” de  y mayores serán de fierro fundido con armadura de
bronce y con uniones bridas normales igualmente de bronce.
b.- Válvulas de Retención.-
Sigue las mismas indicaciones que para agua fría y el acápite

anterior.
c.- Uniones Universales.-
Sigue la misma indicación que para agua fría.
d.- Juntas de Dilatación.-
Sigue la misma especificación que para agua fría.
e.- Bushing.-
Se colocarán Bushings para las conexiones a aparatos o equipos,
solamente en los A-2, A-2a, A-3 y A-5.
ág. 17
DE INSTALACIONES
SANITARIAS
f.- Varios:
1.- Colgadores: Según lo especificado para tubería de agua

fría.
2.- Manguitos: Similar al de agua fría.
4. DESINFECCION DE LA RED
Para este acápite, se seguirá en forma similar a lo indicado en agua

fría.
5. PINTURA
El forro de yute de aislamiento, será pintado de color blanco y llevará

bandas de color según código de colores.
6. PRUEBA
Similar a lo especificado en agua fría.
IV. INSTALACIONES PARA AGUA CONTRA INCENDIO
1. TUBERIA DE ACERO
Serán de acero negro sin costura, standard Cédula 40, con

Especificación ASTM A53 Grado B, con rango de longitudes de 6.00
mts. A 6.40 mts. Según las especificaciones generales siguientes:
Diámetro Diámetro Espesor Peso

Nominal Exterior Tubería (Lbs./Pie)
(Pulg.) (Pulg.) (Pulg.)
______________________________________________________
2” 2.375 0.154 3.65

2 1/2” 2.875 0.203 5.79
3” 3.500 0.216 7.58
4” 4.500 0.237 10.79
6” 6.625 0.280 18.97
8” 8.625 0.322 28.55
La superficie será preparada por arenado comercial SSPC-SP6 para

acero nuevo; se aplicara una capa de pintura anticorrosiva con espesor
seco de 3mills (75 micras) y una capa de pintura de acabado epóxido
ág. 18
DE INSTALACIONES
SANITARIAS
color rojo ral 3020 con espesor seco de 3-5 mills (125 a 200 micras).
La conexión de las tuberías será ranuradas y roscadas.
a. Tubería Colgadas
Las tuberías colgadas serán protegidas con una capa de pintura
anticorrosiva y dos manos de pintura esmalte rojo indio.
b. Tubería Enterrada
Las tuberías enterradas serán HDPE listada no nacional.
2. ACCESORIOS PARA TUBERIA DE ACERO
ACCESORIOS RANURADOS (2.1/2” a 6”)

El material del cuerpo de los accesorios ranurados como codos 90º de
radio largo o corto, codos 45º, codos con reducción, tees, cruz,
reducciones concéntricas, reducciones excéntricas, acoples rígidos y
flexibles, adaptador brida ranura, tapones entre otros, serán de hierro
dúctil ASTM A-536 Grado 65-45-12, con máxima presión de trabajo de
300 psi, pernos de cabeza conforme a ASTM A 183 acabado en zinc
plateado, contara con empaquetadura Grado E EDPM para
temperatura de - 34°C a 110°C contaran con certificación UL-FM para
uso contra incendios.
ACCESORIOS ROSCADOS (1” a 2”)

El material del cuerpo de los accesorios roscados como codos 90º,
codos 45º, codos con reducción, tees, cruz, reducciones campanas,
reducciones bushing, uniones simples, uniones universales, tapones
entre otros, serán de hierro maleable ASTM A197/A197M con
dimensiones ASME B16.3; rosca NPT para una presión máxima de
trabajo Clase 150/300 y certificación UL-FM para uso en sistemas
contra incendios. Tamaño de 1/8” a 8”.
ACCESORIOS MECANICOS
El material del cuerpo, será de hierro dúctil ASTM A-536 Grado 65-45-
12, con máxima presión de trabajo de 500 psi, pernos de cabeza
conforme a ASTM A 183 acabado en zinc plateado, contara con
empaquetadura Grado E EDPM para temperatura de -34°C a 110°C, la
salida será roscada para diámetros inferiores o igual a 2” y ranuradas
para 2” o superior contaran con certificación UL-FM para uso contra
incendios.
3. GABINETE DE AGUA CONTRA INCENDIO
ág. 19
DE INSTALACIONES
SANITARIAS
Para empotrar en muros, construida en plancha de acero negro, de

1/20” de espesor, fosfatizada y pintada con base y acabado “al duco”
martillado color gris.
El gabinete tendrá las siguientes medidas aproximadas : 34 3/4” x 32

3/4” x 8 1/2” interiormente, puerta con marco y vidrio de 39 1/2” x 37
1/2”, estará equipado con válvula angular de 2 1/2” , para ingreso de
agua, niple de ensamble, bastidor giratorio para manguera, 100 pies
de manguera de 1 1/2” , de Poliester con recubrimiento de resina
Poliuretánica en el exterior y caucho en el interior, acoples de bronce,
pitón de chorro y niebla de 10 a 12”.
4. UNION SIAMESA
Dependiendo del diseño pueden ser del tipo poste y/o pared para su
instalación, con dos salidas de 4”x2 ½”x2 ½” con tapa roscada hembra
fijada con cadena, con salientes cilíndricas para permitir su abertura o
cierre. Todas las partes visibles serán de acabados de bronce
cromados. La instalación debe estar precedido por válvula firecheck.
Se recomienda marcas similares a FIRE PROTECTION SPLENKER
(USA), CENTRAL (USA), GIACOMINE (italiano).
5. HIDRANTES
Son del tipo poste de fierro fundido tratado, con salidas de 4”x2 ½”x2
½” con tapa roscada y cadena de seguridad unidas a las tapas, El
color representativo será de color rojo indio.
6. VALVULAS
Son del tipo listadas según UL-FM, se instalan según diseño, deben
ser similares a válvulas OSSY-KENEDY.
7. SOLDADURA
La unión de tuberías de agua contra incendio serán mediante

soldadura del tipo cellocord y supercito.
8. PRUEBA RADIOGRAFICA
Se deberá realizar pruebas del tipo radiográfica, mediante la inyección

de fotones radioactivos, entre el 5 – 10% de los puntos de soldadura, y
por lo menos en tres lados del contorno de la tubería, esta prueba nos
permite determinar la profundidad de la penetración de la soldadura y
evitar la exudación de las tuberías por las uniones soldadas.
ág. 20
DE INSTALACIONES
SANITARIAS
9. SISTEMA DE ROCIADORES
En el caso que se instalen rociadores automáticos, estos deberán

cumplir con los requisitos que establece la norma oficial, la distancia
mínima entre cada rociador será de 3 metros.
10. PRUEBAS
El sistema de agua contra incendio será probado y aprobado en forma

similar a lo especificado para la tubería de Agua Fría y Blanda, pero
con una presión hidrostática de 200 psi.
11. UNION SIAMESA DE 4” x 2 1/2” x 2 1/2” TIPO DE PARED
Con 2 salidas con tapa roscada, con rosca hembra fijada con cadera,
con salientes cilíndricas para permitir su abertura o cierre. Todas las
partes visibles serán de acabados cromados.
12. INSTALACION
Las tuberías serán protegidas con una capa de pintura anticorrosiva y

dos manos de pintura. Las enterradas serán de HDPE listada no
nacional
V.- INSTALACIONES PARA DESAGÜE Y VENTILACION
1. TUBERIA DE P.V.C. TIPO S.A.P.
Tipo standard americano pesado o su equivalente en la norma

nacional para usar hasta 8”. Se usará para ventilación, desagüe
colgado, empotrado o enterrada en piso.
2. PUNTOS DE DESAGUE
Los puntos de desagüe comprenden desde la salida para los aparatos

hasta las conexiones de los ramales con el colector secundario,
montante o caja en cada caso.
3. BUZONES Y CAJA
a. Buzones
Los buzones de la red exterior de desagüe serán del tipo
estandarizado, con marco y tapa de fierro fundido de 0.60 mts.
De diámetro de 125 kgs. De peso. Se colocarán buzones para
ág. 21
DE INSTALACIONES
SANITARIAS
profundidad de más de 1.20 mts. O tubería de 8”. Según se indica

en los planos.
b. Caja de 24” x 24”
Las cajas deben ser de albañilería de las dimensiones indicadas y

con marco y tapa de fierro, se usarán para tuberías has 1.20 mts.
De profundidad y de 8” de diámetro.
c. Cajas de 12” x 24”
Se usarán cajas de las dimensiones indicadas hasta 0.80 mts. De

profundidad de albañilería y con marco y tapa de fierro fundido o
tuberías de máximo 6” de diámetro.
4. ACCESORIOS
a. Trampas “U”
Se usarán trampas “U” en todos los puntos que se señalan en los

planos, llevarán los registros en la cabeza.
b. Trampas de Grasa de Albañilería
En caso de existir servicio de cocina se deberán colocar trampas

de grasa en las descargas de los lavaderos de cocina, éstas
serán hechas según diseños que se incluyen en los planos.
c. Válvulas de Compuerta
Se instalarán válvulas de compuerta de fierro fundido con

armadura de bronce y uniones de brida normales, en los casos
específicamente indicados.
d. Sumideros
Se usarán sumideros de bronce, de diseño especial, según plano

de detalle:
 Especiales.
 Simples cuerpos de bronce, rejilla movible, conectados por
trampa “P”
 Cromadas para duchas.
ág. 22
DE INSTALACIONES
SANITARIAS
e. Registros
Los registros serán de bronce para colocarse en las cabezas de

los tubos o conexiones con tapa roscada e irán al ras de los pisos
acabados, cuando las instalaciones sean empotradas (Ver plano
de detalle), o colgadas del techo, y se indique en plano registro
de piso.
5. VARIOS
a. Sombreros de Ventilación
Todo colector de bajada o ventilador independiente se prolongará

como terminal de ventilación, en estos y en todos los extremos
verticales se colocarán sombreros de ventilación de P.V.C.
Los sombreros de ventilación y entradas de aire dejarán un área

libre igual a la sección de tubos respectivos. Los terminales que
salgan a la azotea se prologarán a 0.30 mts. Sobre nivel del piso,
salvo indicación contraria en los planos.
b. Reboses
Los reboses serán según diseño del plano de detalles, de fierro

fundido.
c. Embudos
Se colocarán embudos en los lugares consignados en los planos,

los que podrán ser de latón, asbesto cemento o P.V.C.
d. Colgadores
Las especificaciones están incluidas en los planos de detalles.
6. PRUEBAS
a. Instalaciones Interiores
Antes de cubrir las tuberías que van empotradas serán sometidas

a las siguientes pruebas:
 Niveles, por la generatriz superior del tubo, comprobándose
la pendiente.
ág. 23
DE INSTALACIONES
SANITARIAS
 Alineamiento, se correrá cordel por la generatriz superior del

tubo de modo de determinar su perfecto alineamiento.
 Para las tuberías de desagüe se llenarán con agua, previo

tapado de las salidas bajas, debiendo permanecer sin
presentar escapes por lo menos durante 24 horas.
 Las pruebas podrán realizarse parcialmente, debiendo

realizar al final una prueba general.
 Los aparatos sanitarios se probarán uno a uno,

especialmente los inodoros para verificar el arrastre
hidráulico del material fecal y en general observar un
funcionamiento satisfactorio.
b. Instalaciones Exteriores
Después de instaladas las tuberías y antes de cubrirlas serán

sometidas a las siguientes pruebas:
 Las tuberías de desagüe se probarán entre cajas, tapando

la salida de cada tramo y llenando con agua el buzón o caja
superior.
 No deberá observarse pérdidas de líquido durante un lapso

de 30 minutos.
 Se hará pruebas de niveles caja a caja y corriendo una

nivelación por encima del tubo de cada 10 mts.
 Se correrá nivelación de los fondos de cajas y buzones para

comprobar la pendiente.
VI. INSTALACIONES DE AGUA PARA RIEGO DE JARDINES
1. TUBERIA PLASTICA
ág. 24
DE INSTALACIONES
SANITARIAS
Las tuberías para riego de jardines serán tuberías de P.V.C. de alto

impacto para 125 Lbs/pulg²., del tipo roscado con accesorios del
mismo material, con excepción de las que vayan apoyadas en techo o
ductos, las que seguirán lo especificado para agua fría.
2. GRIFOS DE BRONCE
Los grifos de riego para jardines serán de bronce con uniones

especiales para manguera instalados en apoyos de concreto de
0.40mts., según diseño en plano de detalles. Los grifos de riego deben
llevar previo a la salida válvulas de control para 125 lb/pulg 2.
VII. TUBERIAS, ACCESORIOS Y EQUIPOS DE BOMBEOS DEL CUARTO DE

BOMBAS
1. TUBERIA Y ACCESORIOS
Las tuberías de succión de la cisterna serán de acero inoxidable, y las
tubería de impulsión será de cobre tipo L. Las tuberías de rebose y
purga serán acero Galvanizado en caliente, y las tuberías de ingreso o
alimentación de las cisternas de agua fría dura y agua contra incendio
serán de acero galvanizado en caliente. Las tuberías del sistema de
Agua Contra Incendio que serán de Acero SCH-40.
2. EQUIPOS DE BOMBEOS
Las presentes Especificaciones Técnicas contienen características y

parámetros referenciales para el diseño de los equipos del cuarto de
bombas. El proveedor deberá presentar un diagrama de bloques de la
instalación del sistema.
Las bombas serán construidas de acuerdo con las normas

internacionales vigentes. Construcción de fácil reemplazo de las
partes, debiéndose realizar las pruebas estrictas en fábrica de acuerdo
con las normas.
Sistema de bombeo mediante electrobombas del Tipo Presión

Constante y Velocidad Variable, c/ equipo de bombeo se instalará:
 Tanque neumático del tipo membrana

 Panel de control (controlador microprocesado) – 1 unidad Central
y una auxiliar.
 Sensor / transmisor de presión – 1 unidad
ág. 25
DE INSTALACIONES
SANITARIAS
 Convertidor de frecuencia variador de velocidad para cada bomba

 Motor de alta eficiencia
 Bombas presión cte. y velocidad variable verticales.
Instalación de los Equipos
Los equipos de bombeo, tablero de control y accesorios deben ser

instalados en la orientación indicada en los planos del proyecto y de
acuerdo con las instrucciones escritas del proveedor.
Pintura
Se efectuarán retoques de las capas de pintura no acabadas en la

fábrica.
Servicios del Fabricante
Suministrar los servicios de un representante del fabricante que tenga
experiencia en instalación, ajuste y operación de equipo por el tiempo
que dure la instalación y puesta en marcha de los equipos. El
representante debe supervisar la instalación, ajustes y evaluación del
equipo.
Pruebas
- Pruebas en Fábrica
Los prototipos de las bombas deben ser probadas en la fábrica para
determinar las siguiente características en la velocidad máxima a que
va a operar.
a. Curva de Capacidad versus Altura dinámica.
b. Curva de Potencia al Freno
c. Curva de eficiencia
d. Vibración
e. NPSH requerido
En caso de que la bomba no alcance los requerimientos especificados

ésta debe ser modificada por el fabricante para que cumpla con los
requerimientos de las Especificaciones y debe ser re-evaluada de
acuerdo con las cláusulas de las Especificaciones. Todos los costos
para la re-evaluación, incluyendo costos para testificación adicional,
deben ser asumidos por el Proveedor.
- Prueba Operacional
Desarrollar una evaluación operacional de la bomba y sistemas de
control para así determinar si el equipo instalado alcanza las
especificaciones antes de la entrega final.
ág. 26
DE INSTALACIONES
SANITARIAS
Girar el tren de conducción a mano para demostrar la libre operación

de todas las partes mecánicas antes de la aplicación de energía.
- Verificar:
a. Vibración excesiva,
b. Filtraciones en toda la tubería, válvulas y seguros
c. Operación correcta de los sistemas de control y equipo,
d. Alineación correcta,
e. Niveles de ruido excesivo y
f. Consumo de Energía.
- Re-evaluación
Corregir los defectos que se presenten durante las pruebas, y re-
evaluar hasta que todos los defectos sean corregidos.
Entrenamiento de Campo
El Proveedor dará cursos de entrenamiento de campo para el personal
del Cliente, designado para la operación y mantenimiento del sistema.
Dará entrenamiento por un periodo total de 4 horas de tiempo

laborable normal.
Empezar después que el sistema esté funcionalmente completo, pero
antes de finalizar las pruebas de aceptación. Cubrir los puntos
contenidos en los manuales de operación y mantenimiento.
Calidad de los materiales y equipos
La presente especificación técnica tiene por objeto definir las

condiciones para el diseño, fabricación, pruebas y entrega del
suministro de los equipos de presurización.
Las tuberías y accesorios deben ser diseñados, construidos y

probados, con las prescripciones de las últimas normas aplicables de
las siguientes organizaciones:
ANSI American National Standards Institute

AISI American Iron and Steel Institute
ASTM American Society for Testing and Material
HIS Hidraulic Institute Standard
FDA Food and Drug Administration
NTP Normas Técnicas Peruanas
RNE Reglamento Nacional de Edificaciones
Toda modificación a lo especificado en estas Normas deberá

manifestarse claramente indicando la diferencia entre lo establecido y
lo que se propone. Esta modificación en ningún caso será de un nivel
técnico inferior a las especificaciones de las Normas indicadas.
ág. 27
DE INSTALACIONES
SANITARIAS
Sistemas de control de calidad
La información a ser entregada por el Postor será de Tres (03) copias,

para ser sometida a evaluación:
a) Hojas Técnicas, Incluyendo tabla de datos técnicos, debidamente

llenada.
b) Catálogos
Documentos a ser entregados por el proveedor:
- Curvas de las características de la bomba mostrando la capacidad de

bombeo, capacidad de succión positiva neta requerida (NPSH), altura
dinámica, eficiencia, torque y caballos de fuerza de bombeo para la
instalación propuesta.
- Lista completa del equipamiento y material auxiliar, incluyendo los

datos descriptivos del fabricante y literatura técnica, catálogos e
instrucciones de instalación.
- Planos de montaje de las bombas, diagramas esquemáticos y algún

otro detalle requerido para demostrar que el sistema funcionará
propiamente como una unidad. Los dibujos deberán mostrar el trazo
propuesto y el anclaje del equipo y accesorios, y la relación de equipos
auxiliares, incluyendo secciones libres para mantenimiento y
operación.
- Informes de evaluación y pruebas de fábrica.
- Manuales de operación y mantenimiento, incluyendo lubricación y

repuestos.
Aseguramiento de la calidad
El proveedor deberá ofertar los equipos de marca y calidad

reconocidas, con representación en el país para brindar las facilidades
de mantenimiento y provisión de repuestos.
Despacho y almacenamiento
Los equipos deberán ser debidamente embalados para su despacho,
transporte y almacenamiento, para su protección contra la intemperie,
humedad, polvo e impactos.
Garantía
ág. 28
DE INSTALACIONES
SANITARIAS
El proveedor otorgará las siguientes garantías:
- Cumplimiento de los rendimientos y características mínimas

consideradas en la oferta (caudal, altura dinámica total y eficiencia).
- Garantía contra cavitación. El proveedor deberá indicar en su oferta

el peso de los impulsores y la pérdida máxima de peso garantizado en
8000 horas de funcionamiento atribuibles a falla de cavitación.
- Garantía contra defectos en los materiales o en la fabricación de los

equipos por 36 meses a partir de la puesta en marcha del equipo y de
la entrega final de este.
- No serán aceptadas las garantías individuales de los fabricantes de

las piezas en lugar de la única responsabilidad del proveedor de la
bomba.
- El fabricante reemplazará los componentes que fallaron durante el

periodo de garantía, excluyendo los componentes que hayan sufrido
desgaste, diferente a cavitación, sin costo al cliente.
ág. 29

Ee - Tt. Pasco VR

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Ee - Tt. Pasco VR

Cargado por

Copyright:

Formatos disponibles

CONSULTOR: PROYECTO: ENTIDAD:

ESPECIFICACIONES TÉCNICAS GENERALES

JEFE DE ESTUDIO: NRO. DE

ESPECIFICACIONES TECNICAS GENERALES

La presente documentación está referida a la presentación de las

VALIDEZ DE MEMORIAS, ESPECIFICACIONES, PLANOS Y METRADOS

El presente Expediente Técnico consta de una serie de documentos técnicos

En caso de existir discrepancia entre los documentos del proyecto, será el

En la etapa de licitación el postor deberá realizar la revisión y verificación del

El contratista tiene bajo su responsabilidad la buena y correcta ejecución de la

Es responsabilidad del contratista proponer los métodos y procedimientos

Todas las consultas relativas a la construcción serán efectuadas por el

Cuando en los planos y/o especificaciones técnicas se indique: “Igual o Similar”,

A.- ASPECTOS GENERALES

El presente capítulo, dentro de las especificaciones de la obra, corresponde al

a. Este capítulo está coordinado y se complementa con las condiciones

atraer sobre ellos atención particular, insistiéndose a fin de evitar la

1.- Los planos, especificaciones y metrados deben facilitar la realización

1.- las características de los materiales a emplearse, tales como nombre

2.- Las especificaciones de los fabricantes referentes a la instalación de

1.- Los materiales a usarse deben ser nuevos, de reconocida calidad, de

2.- Los materiales deben ser guardados en la obra en forma adecuada,

3.- Si por no estar colocados como es debido ocasionan daños a personas

1.- Cualquier cambio durante la ejecución de la obra que obligue a

2.- El contratista para la ejecución del trabajo de instalaciones sanitarias,

A fin de evitar posibles interferencias durante la ejecución de la Obra

3.- Para determinar la ubicación exacta de las salidas se deben tomar

4.- No deben ubicarse salidas en lugares inaccesibles.

5.- Las mencionadas o cualquier detalle que aparezca en los planos en

7.- Al concluir el trabajo se deben eliminar todos los desperdicios

VII ALCANCE DE LOS TRABAJOS:

1. Instalaciones de agua fría, caliente, blanda, incendio desde la

2. Instalación de agua para riego de jardines, consistente en red,

3. Instalación de tubería exterior de agua potable hasta él o los

4- Instalación de desagüe y ventilación, desde los mismos hasta el

5.- Provisión, colocación y prueba de aparatos sanitarios.

1.- El pago de la conexión o derecho de conexiones con el servicio

2.- Ejecución de las instalaciones sanitarias, hasta una distancia de

3.- Instalaciones de equipos y maquinarias de la casa de fuerza, la

VIII EJECUCION, TRAZO Y MANO DE OBRA

Los ramales de tuberías distribuidoras de agua y líneas de desagüe

B.- ESPECIFICACIONES TECNICAS PARA INSTALACIONES SANITARIAS

I.- IMPERMEABILIZACION DE TUBERIAS Y ACCESORIOS

Las uniones entre tuberías o tubo con accesorios se impermeabilizarán

Las uniones entre tubería o tubos con accesorios de cobre serán

En todas las salidas se colocarán transiciones de tuberías soldadas o

Para tuberías de P.V.C. se hará con empalme a presión y pegamento

Las uniones de espiga y campana en las tuberías de fierro fundido se

5. Tuberías de Concreto Normalizado

No se utilizarán en este proyecto.

6. Tubería de P.V.C. Tipo S.A.P

Las uniones entre tubo y tubo o entre tubo y accesorios se

En general para las tuberías de fierro galvanizado y cobre se usarán

Se colocarán tapones de fábrica de fierro galvanizado roscado en

Las tuberías de agua caliente y retorno de agua caliente, irán cubiertas

La tubería visible en ductos, casa de máquinas, etc. llevarán

Las tuberías visibles y expuestas a la intemperie, azoteas, llevarán

Las tuberías de fierro galvanizado empotradas se pintarán con una

a-Todas las válvulas serán dotadas de un disco de bronce o aluminio

f- Las tuberías de retorno de agua caliente llevarán dos franjas de color

12. Obra de Mano.-

La obra de mano se ejecutará siguiendo las normas de un buen
