UNIVERSIDAD CENTRAL DEL ECUADOR
NOMBRE DEL ESTUDIANTE: Moreta Muela Dayana Yasary
FACULTAD:Facultad de Ciencias Químicas
CARRERA: Bioquímica y Farmacia FECHA: 2021/07/27
SEMESTRE:
PARALELO: 005 GRUPO N. 1 PRÁCTICA N°.7
2021-2021
TEMA: Ondas transversales.
Objetivos
1. Observar la formación de ondas transversales en una cuerda tensa.
2. Determinar experimentalmente la velocidad de propagación de la onda.
3. Obtener experimentalmente la densidad lineal de la cuerda.
Equipo de Experimentación
5
1. Oscilador
electromagnético. 4
2. Cuerda.
6
3. Regla A ± 0,0005 ( m) 7
2 1
4. Juego de masas.
5. Portamasa.
6. Polea fija.
7. Material de soporte.
3

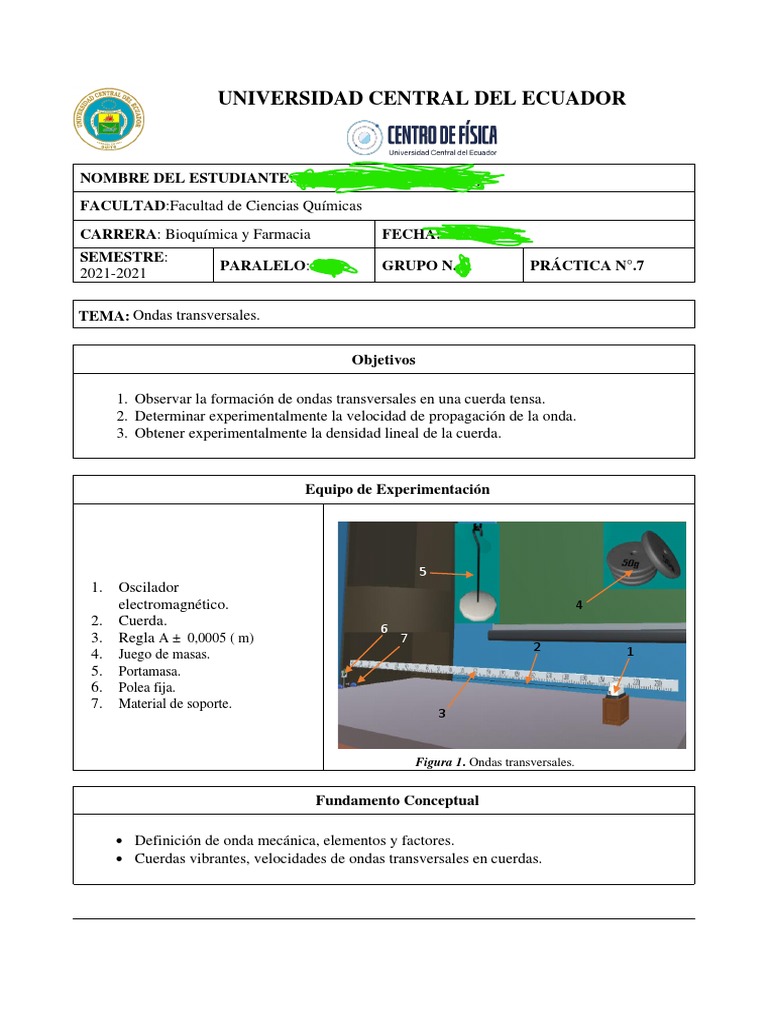

Figura 1. Ondas transversales.
Fundamento Conceptual
• Definición de onda mecánica, elementos y factores.
• Cuerdas vibrantes, velocidades de ondas transversales en cuerdas.
Procedimiento
1. Determinar la longitud de la cuerda que esta acoplada al oscilador
electromagnética y registrar el valor en la Tabla 1.
2. Armar el equipo de acuerdo a la Figura 1.
3. Pasar el extremo libre de la cuerda por la garaganta de la polea y suspender un
portamasas.
4. Poner en funcionamiento el oscilador electromagnética y buscar la longitud de
la cuerda conveniente para que se forme nítidamente la onda independiente de
número de nodos y vientres.
5. Verificar la frecuencia de vibración (f) del oscilador electromagnético
utilizando la lámpara estroboscópica (30Hz) y registrar el valor en la Tabla 1.
6. Medir la distancia entre dos nodos no consecutivos (𝜆) y registrar los valores en
la Tabla 1.
7. Modificar el valor de la tensión (T) en la cuerda añadiendo masas (m) al
portamasas suspendiendo por tres ocasiones.
Registro de Datos
Tabla 1:
Ondas Transversales lc(m)= 2,09 mc(kg)= 5,70E-07
m T=m.g λ f v=λ.f v^2 μ=T/v^2
(kg/m).10^-
(kg) (N) (m) (Hz) (m/s) (m/s)^2 4
0,000 0,000 30
0,025 0,245 0,700 30 21,000 441,00 5,56
0,050 0,490 1,050 30 31,500 992,25 4,94
0,075 0,735 1,195 30 35,850 1285,22 5,72
0,100 0,980 1,400 30 42,000 1764,00 5,56
Cuestionario
1. Calcular la velocidad de propagación de la onda en la cuerda 𝑣 = 𝜆𝑓 y la
𝑇
densidad lineal de la cuerda 𝜇 = 𝑣2 .
m (kg) 𝑣 = 𝜆𝑓 (m/s) 𝑇
𝜇 = 𝑣2 (kg/m)
0,025 21,000 5,56𝑥10−4
0,050 31,500 4,94𝑥10−4
0,075 35,850 5,72𝑥10−4
0,100 42,000 5,56𝑥10−4
m1
𝑣 = 𝜆 × 𝑓 = 0,70𝑚 × 30𝑠 −1 = 21𝑚/𝑠
𝑇 0,245N
𝜇= 2= = 5,56𝑥10−4 𝑘𝑔/𝑚
𝑣 441(𝑚⁄𝑠 )2
m2
𝑣 = 𝜆 × 𝑓 = 1,05𝑚 × 30𝑠 −1 = 31,5𝑚/𝑠
𝑇 0,490N
𝜇= 2= = 4,94𝑥10−4 𝑘𝑔/𝑚
𝑣 992,25(𝑚⁄𝑠)2
m3
𝑣 = 𝜆 × 𝑓 = 1,195𝑚 × 30𝑠 −1 = 35,85𝑚/𝑠
𝑇 0,735N
𝜇= 2= = 5,72𝑥10−4 𝑘𝑔/𝑚
𝑣 1285,22(𝑚⁄𝑠 )2
m4
𝑣 = 𝜆 × 𝑓 = 1,40𝑚 × 30𝑠 −1 = 42𝑚/𝑠
𝑇 0,980N
𝜇= 2= = 5,56𝑥10−4 𝑘𝑔/𝑚
𝑣 1764(𝑚⁄𝑠 )2
2. Considerando las propiedades mecánicas de la cuerda, calcular la velocidad de
𝑇
propagación de la onda 𝑣 = √𝜇.
T (N) 𝜇 (kg/m) 𝑇
𝑣 = √ (m/s)
𝜇
−4
0,245 5,56𝑥10 20,99
0,490 4,94𝑥10−4 31,49
0,980 5,72𝑥10−4 35,85
1,225 5,56𝑥10−4 41,98
m1
𝑇 0,245N
𝑣=√ =√ = 20,99m/s
𝜇 5,56𝑥10−4 kg/m
m2
𝑇 0,490N
𝑣=√ =√ = 31,49m/s
𝜇 4,94𝑥10−4 kg/m
m3
𝑇 0,735N
𝑣=√ =√ = 35,85m/s
𝜇 5,72𝑥10−4 kg/m
m4
𝑇 0,980N
𝑣=√ =√ = 41,98m/s
𝜇 5,56𝑥10−4 kg/m
𝑇
3. Anotar la velocidad 𝑣 = 𝜆𝑓 (experimental), y 𝑣 = √𝜇 (teoría), determinar el error
porcentual.
m (kg) 𝑣 = 𝜆𝑓 (m/s) 𝑇 𝐸% de v experimental
𝑣 = √𝜇 (m/s) y teórica
0,025 21,000 20,99 0,048%
0,050 31,500 31,49 0,048%
0,075 35,850 35,85 0,000%
0,100 42,000 41,98 4,76𝑥10−4 %
Masa %𝒆Velocidad Experimental vs Teórica
m1 |𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 |
%𝑒 = × 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜
|20,99m/s − 21,00m/s|
%𝑒 = × 100%
20,99m/s
0,01m/s
%𝑒 = × 100%
20,99m/s
%𝑒 = 0,048 %
m2 |𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 |
%𝑒 = × 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜
|31,49m/s − 31,50m/s|
%𝑒 = × 100%
31,49m/s
0,01m/s
%𝑒 = × 100%
20,99m/s
%𝑒 = 0,048 %
m3 |𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 |
%𝑒 = × 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜
|35,85m/s − 35,85m/s|
%𝑒 = × 100%
35,85m/s
0m/s
%𝑒 = × 100%
35,85m/s
%𝑒 = 0 %
m4 |𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 |
%𝑒 = × 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜
|41,98m/s − 42,00m/s|
%𝑒 = × 100%
41,98m/s
0,02m/s
%𝑒 = × 100%
41,98m/s
%𝑒 = 4,76𝑥10−4 %
4. Graficar y analizar 𝑣 = 𝑓(𝜆), con los valores de la Tabla 1.
𝜆 (m) 𝑣 (m/s)
x y
0,700 21,000
1,050 31,500
1,195 35,850
1,400 42,000
𝑣=𝑓(𝜆)
45 P2
40
35
30
𝑣 (m/s)
25 P1
20
15
10
5
0
0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6
𝜆 (m)
Análisis Matemático: Análisis dimensional:
𝑣 𝑣
𝑦2 − 𝑦1 𝑓= 𝑓=
𝑚= 𝜆 𝜆
𝑦2 − 𝑦1
𝑚 𝐿𝑇 −1
(42 − 21)𝑚/𝑠 𝑓=
𝑚= 𝑓= 𝑠 𝐿
(1,4 − 0,7)𝑚 𝑚
1 𝑓 = 𝑇 −1
𝑚 = 30𝐻𝑧 𝑓=
𝑠 𝑓 = 𝐻𝑧
𝑚=𝑓
𝑓 = 𝐻𝑧
Análisis Físico:
Al realizar la grafica se puede ver una relación directamente proporcional entre
la velocidad y lo longitud de onda, representada en la recta con pendiente de 30Hz
que representa la frecuencia como una constante en el experimento.
5. Graficar y analizar T= 𝑓(𝑣), con los valores de la Tabla 1.
𝑣 (m/s) 𝑇 (N)
x y
21,000 0,245
31,500 0,490
35,85 0,735
42,000 0,980
T=𝑓(𝑣)
1,2
0,8
T (N)
0,6
0,4
0,2
0
0 5 10 15 20 25 30 35 40 45
𝑣 (m/s)
Análisis dimensional:
𝑇 𝑇
𝜇= 𝜇=
𝑣2 𝑣2
𝑁 𝑀𝐿𝑇 −2
𝜇= 𝜇=
𝑚 2 (𝐿𝑇 −1 )2
(𝑠)
𝑚 𝑀𝐿𝑇 −2
𝑘𝑔 × 2 𝜇 = 2 −2
𝜇= 𝑠 𝐿 𝑇
𝑚 2
(𝑠) 𝜇 = 𝑀𝐿1−2
𝑘𝑔 𝜇 = 𝑀𝐿−1
𝜇=
𝑚
Análisis Físico Matemático:
Al realizar la gráfica de la fuerza de tensión (T) en función de la velocidad (v) se
puede observar cómo se forma una curva de forma creciente hacia el eje de las x
positivas, como lo indica la línea de tendencia naranja entrecortada.
Conclusiones
• Al suspender las masas en la cuerda tensa se pudo observar que oscilaciones
las cuales eran irregulares, solo hasta que se colocaba el oscilador en un punto
en que las oscilaciones de la cuerda eran constantes.
• Al realizar el experimento y observar la longitud de onda con respecto a la
frecuencia que marcaba el oscilador se pudo determinar la velocidad de la
onda.
𝑇
• Al tener los anteriores cálculos se pudo usar la formula 𝜇 = 𝑣2 , ya que
contábamos con todos los datos. Procedimos a remplazar datos y nos salió la
respuesta, pero con la velocidad al cuadrado ya que así sale la densidad lineal
como una constante, por que si usamos solo el valor de la velocidad no sale
ninguna constante que puede ser representada con una función lineal.
Bibliografía
Vela D, (15 de septiembre de 2013) Ondas Mecánicas, [PowerPoint] recuperado el 06 de febrero
del 2021 de https://es.slideshare.net/dianacarolinavelagarcia/ondas-mecnicas-26218665
Alonso M, Velocidad de propagación de un movimiento ondulatorio, Sc.ehu.es [Sitio Web],
recuperado el 06 de febrero del 2021 de
http://www.sc.ehu.es/sbweb/fisica3/ondas/tipos_ondas/tipos_ondas.html
Moreno C, García R, Lara A, Ramírez J, (26 de agosto 2008) Introducción a ondas
gravitatocionales, Vol. 2, No. 3, EDCATIO PHYSICORVM.
