UNIVERSIDAD POLITECNICA SALESIANA

HORMIGON ARMADO DE ELEMENTOS A FLEXION

REALIZADO POR: ING. SEBASTIAN CONTRERAS C.

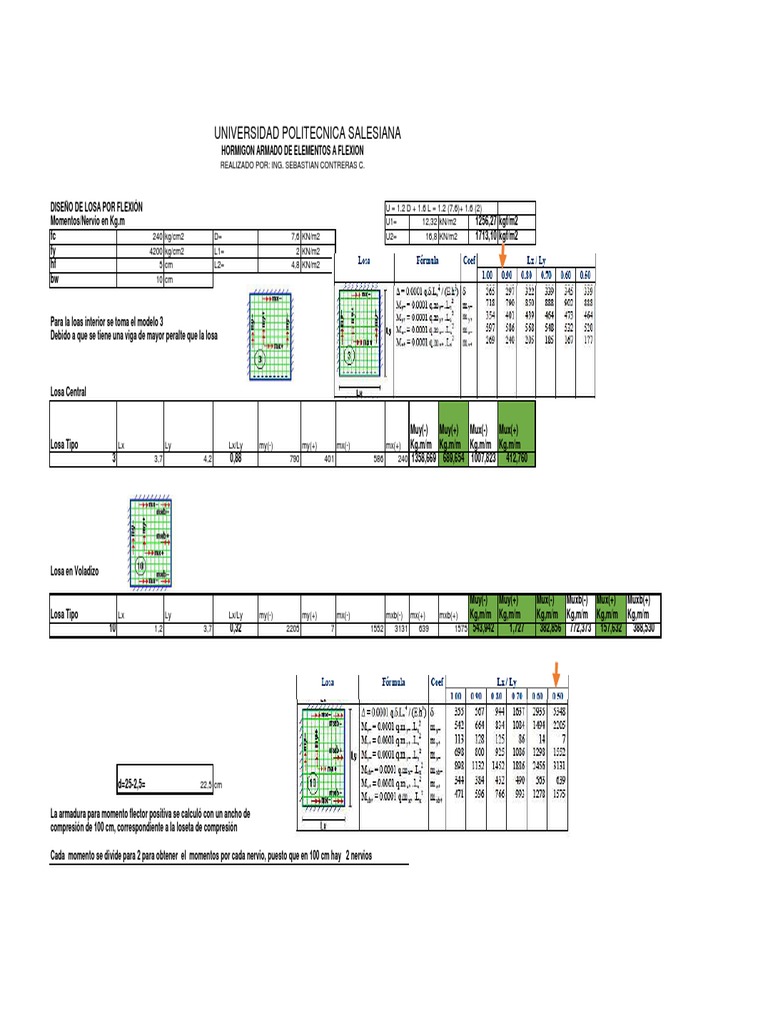

DISEÑO DE LOSA POR FLEXIÓN U = 1.2 D + 1.6 L = 1.2 (7,6)+ 1.6 (2)
Momentos/Nervio en Kg.m U1= 12,32 kN/m2 1256,27 kgf/m2
fc 240 kg/cm2 D= 7,6 KN/m2 U2= 16,8 KN/m2 1713,10 kgf/m2
fy 4200 kg/cm2 L1= 2 KN/m2
hf 5 cm L2= 4,8 KN/m2
bw 10 cm

Para la loas interior se toma el modelo 3

Debido a que se tiene una viga de mayor peralte que la losa

Losa Central

Muy(-) Muy(+) Mux(-) Mux(+)

Losa Tipo Lx Ly Lx/Ly my(-) my(+) mx(-) mx(+) Kg.m/m Kg.m/m Kg.m/m Kg.m/m
3 3,7 4,2 0,88 790 401 586 240 1358,669 689,654 1007,823 412,760

Losa en Voladizo

Muy(-) Muy(+) Mux(-) Muxb(-) Mux(+) Muxb(+)

Losa Tipo Lx Ly Lx/Ly my(-) my(+) mx(-) mxb(-) mx(+) mxb(+) Kg,m/m Kg,m/m Kg,m/m Kg,m/m Kg,m/m Kg,m/m
10 1,2 3,7 0,32 2205 7 1552 3131 639 1575 543,942 1,727 382,856 772,373 157,632 388,530

d=25-2,5= 22,5 cm

La armadura para momento flector positiva se calculó con un ancho de

compresión de 100 cm, correspondiente a la loseta de compresión

Cada momento se divide para 2 para obtener el momentos por cada nervio, puesto que en 100 cm hay 2 nervios
 DISEÑO A FLEXION
Mu(+) x (kg.cm) Mu(+) y (kg.cm) Mu(-) x(kg.cm) Mu(-) y(kg.cm) Muxb(-) Muxb(-)
Losa Principal 20638,010 34482,675 50391,141 67933,450
d 22,5 21,5 22,5 22,5
b 50 50 10 10
Mu(final) 20638,010 34482,675 50391,140 67933,450
As 0,243 0,426 0,610 0,830
a 0,1001 0,1754 1,2549 1,7096
c 0,1178 0,2064 1,4764 2,0113
Comprobación Trab. Rectangular Trab. Rectangular 100 cm
r 0,00108 0,00198 0,00271 0,00369
rmin 0,0033 0,0033 0,0033 0,0033
rw 0,0033 0,0033 0,0033 0,0037 PARA MOMENTO POSITIVO/nervio
As util 0,7500 0,7167 0,7500 0,8304
φ (mm) /nervio 10 10 10 12 b=50cm
As comercial 0,785 0,785 0,785 1,131

hf=5cm
Mu(+) x Mu(+) y Mu(-) x Mu(-) y Muxb(-) Muxb(+)
losa en voladizo 7881,6121 86,3400 19142,8199 27197,1121 38618,6657 19426,5086 dX=22.5 cm
d 22,5 21,5 22,5 22,5 22,5 22,5
dy=21.5 cm
b 50,0 50,0 10,0 10,0 10,0 10,0 As
Mu(final) 7881,6121 86,3400 19142,8202 27197,1120 38618,6657 19426,5003
As 0,0927 0,0011 0,2275 0,3246 0,4639 0,2309
a 0,0382 0,0004 0,4683 0,6683 0,9552 0,4753 bw=10cm
c 0,0449 0,0005 0,5509 0,7863 1,1237 0,5592
Comprobación Trab. Rectangular Trab. Rectangular Trab. Rectangular PARA MOMENTO NEGATIVO/nervio
r 0,0004 0,000005 0,0010 0,0014 0,0021 0,0010 b=50cm
rmin 0,0033 0,0033 0,0033 0,0033 0,0033 0,0033
As
rw 0,0033 0,0033 0,0033 0,0033 0,0033 0,0033 hf=5cm
As util 0,7500 0,7167 0,7500 0,7500 0,7500 0,7500
φ (mm) /nervio 10,0 10,0 10,0 10,0 10,0 10,0 dX=22.5 cm
As comercial 0,785 0,785 0,785 0,785 0,785 0,785
dy=22.5 cm C
DISEÑO A CORTANTE

bw=10cm
Se toma la sección de diseño con ancho unitario (un metro de ancho). La carga
última superficial es

U=qu= 1256,2704 kgf/m

hviga= 40 cm

La sección crítica de diseño está ubicada a 36 cm de la cara de la viga (40 cm de

altura menos 4 cm de recubrimiento al centroide del acero); la cara de la viga
está ubicada a 15 cm del eje de la viga (ancho de viga de 30 cm), por lo que la
sección de diseño se ubica a 51 cm del eje de la viga.

Vu = 1.00 m x 1,39 m x 1256,27 Kg/m (se diseña por metro es decir el cortante resiste 2 nervios b=20 cm)
Vu= 1746,2159 kgf
vu= 3,8805 kgf/cm2 vu=Vu / (2*bw*d)
φvc= 6,1580 kg

Por tanto
φvc>vu Cumple Cortante y no cambio ancho nervios

REFUERZO POR CONTRACCION Y TEMPERATURA

Para absorber los esfuerzos generados en el hormigón de la loseta de compresión, por

concepto de cambios de temperatura y retracción de fraguado, y permitir un control
eficiente de la fisuración, se puede utilizar una malla electrosoldada con esfuerzo de
fluencia Fy = 2800 Kg/cm2, requiriéndose la siguiente armadura mínima en las dos
direcciones:
El máximo espaciamiento entre alambres de la malla electrosoldada es 5 veces
elespesor de la loseta o 45 cm, el que sea menor:
ρmín = 0.0018 emáx = 5 (5 cm) = 25 cm
d=hf-d´ =5-2,5=2,5 cm (25 mm) emáx ≤ 45 cm
Asmín = ρmín . b . d emáx = 25 cm
Asmín = (0.0018) (1000 mm) (25 mm) Se puede escoger una malla con alambres de 4 mm de diámetro espaciados cada
Asmín = 45 mm2 por metro de ancho 15 cm, que debe colocarse a media altura en la loseta de compresión

Malla de 3,5x 3,5; 15x15cm
