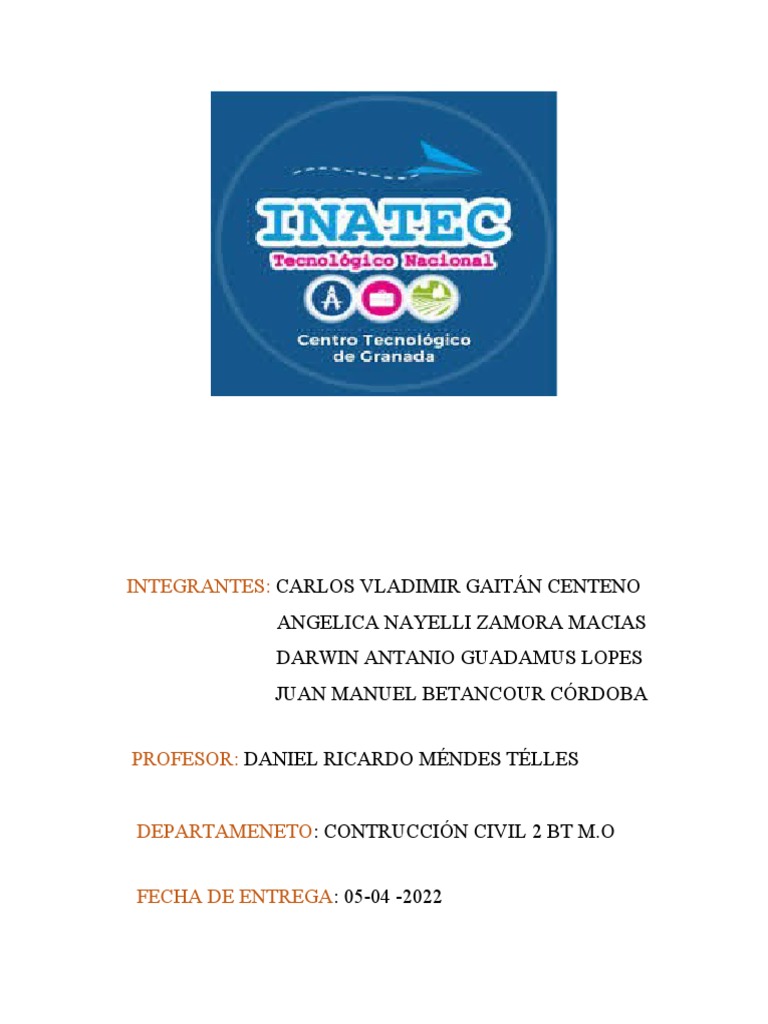

INTEGRANTES: CARLOS VLADIMIR GAITÁN CENTENO
ANGELICA NAYELLI ZAMORA MACIAS
DARWIN ANTANIO GUADAMUS LOPES
JUAN MANUEL BETANCOUR CÓRDOBA
PROFESOR: DANIEL RICARDO MÉNDES TÉLLES
DEPARTAMENETO: CONTRUCCIÓN CIVIL 2 BT M.O
FECHA DE ENTREGA: 05-04 -2022
Para la construccion de zapatas se requiere tener un buen
armado de zapatacorridas y para realizar el armado de
una zapata corrida, no se forman líneas paralelas, sino que se
forman retículas que se cruzan en los puntos donde
comienzan los pilares para darle mayor rigidez a
la cimentación
En el armado de una zapata continua, al igual que la
aislada, lleva un emparrillado en su base para evitar posibles
deformaciones que se pueden producir y de la misma forma
para repartir la cargade manera unificada.
¿QUE ES UNA CIMENTACIÓN?
El termino cimentación hace referencia al conjunto de elementos
estructurales cuya misión consiste en conectar y trasmitir las cargas
de la construcción al suelo. Existen distintos tipos de cimentación en
función a la distancia a la que se sitúa la cota de apoyo.
¿QUÉ ES UNA CIMENTACIÓN CORRIDA?
Es una banda de hormigón más ancha que el muro y que distribuye
la presión el tipo más común es la que tiene una sección trasversal
rectangular. Esta cimentación suele hacerse de hormigón (concreto)
u otros materiales que resisten grandes cargas y las distribuye
uniforme mente. Esta zapata solo lleva acero de tensión en un
sentido (perpendicular al muro) y acero paralelo al muro para las
contracciones y cambios de temperatura.
Las zapatas corridas son comúnmente utilizadas en muros con
cargas portantes, una zapata continua tiene normal mente dos veces
el ancho del muro, incluso a veces es mayor el ancho, el tipo de
refuerzo depende de las capacidades portante del suelo de
cimentación.
¿Cómo funciona una zapata corrida?
El concepto de zapata corrida es simplemente el alargamiento de la
parte inferior de un muro cuya finalidad es distribuir adecuadamente
la carga sobre el suelo de la cimentación.
Estructura de una zapata corrida
Las zapatas corridas pueden ser sección escalonada, rectangular o
estrechada cónicamente. En cuanto a las dimensiones de la zapata,
están relacionadas con la carga que va soportar, la resistencia que
soporta a la compresión del material y también a la presión
admisible sobre el terreno.
a) zapata escalonada
b) zapata inclinada
c) zapata rectangular
La zapata escalonada cambia su base para adaptarse a un
terreno.
La inclinación de la zapata sirve para evitar
punzonamiento de movimientos sísmicos para que no sufra
una cortante se utilizan para soportar grandes cargas.
Espesores
El espesor mínimo debe ser 0.15 m, pero las medidas van a variar
según sea la carga que va soportar la zapata
Esfuerzos mecánicos y cargas a las que está sometida
una zapata corrida:
Está sometida a las cargas que le ejerce toda la estructura del
edificación se reparten las cargas desde la cubierta, las
columnas hasta llegar ala zapata que posteriormente trasmite
la carga al suelo, también esta sometida asentamientos del
suelo y a los fenómenos naturales como los sismos y
terremotos etc.,
Céntrica excéntrica
La zapata excéntrica se utiliza cuando el muro de carga que
se apoya sobre la zapata, está tocando el límite del predio y la carga
no puede quedar centrada en el cimiento.
La zapata céntrica es anclar y trasmitir tensiones que genera una
estructura al terreno.
Procesos constructivos de una zapata corrida
Paso número 3, Cimbra:
Para la base se utilizan tablas de madera de 15 centímetros cuidando que la dimensión de la base
de la zapata sea de 70 centímetros. Para poder recargar los tablones de madera es necesario
contar con un elemento que sirva de apoyo, en este caso una silleta, que es una varilla doblada
que separa 15 centímetros del piso, esta queda ahogada en el concreto. Debe asegurarse que la
colocación dela cimbra permita que los armados tengan al menos dos centímetros de
recubrimiento. Para lograr un mejor apoyo es ideal que la unión de la base con la viga tenga un
ángulo de al menos 15 grados. Para la cimbra de la viga se utilizan tarimas o tablones de madera
de pino de tercera, estos tablones se apoyan en la silleta. Antes de colocar la cimbra es importante
poner una capa de aceite quemado con la intención de que la madera no se hinche. Es importante
cuidar la colocación de la cimbra al centro de la zapata, al eje del muro,al armado de la viga y a la
altura correspondiente. Para evitar que las cimbras de cierre se ponen separadores de varilla con
la dimensión exacta del ancho de la viga. Antes de colar se puede mojar la cimbra con el fin de
evitar la pérdida de agua en la mezcla.
Paso número 4, Colado:
Una vez terminada la cimbra se procederá a hacer la mezcla para zapatas: un bulto de cemento
cuatro y medio botes de arena seis botes de grava y un medio botes de agua. Se hace el
vaciado para ambos elementos con la ayuda de cubetas llenas de la mezcla, es importante
asegurar que la mezcla se distribuya homogéneamente, para lo cual se debe picar con una varilla o
vibrado. Si hay que interrumpir el colado se debe de hacer a la cuarta parte del tramo
del cimiento al continuar el colado se humedecela parte ya colada y se limpia el polvo del armado.
Paso número 5, Retiro de la cimbra:
Ésta se hace dos noches después del colado para asegurar una resistencia mínima, en caso de que
la construcción se encuentre en un lugar con temperaturas menores a 10 grados centígrados se
recomienda dejarla una noche más
Paso número 6, Relleno:
Una vez hecho el retiro de cimbra se recomienda mojar toda la zapata de concreto
armado o zapata cimiento de concreto para que no pierda humedad. Se deberá rellenar con la
misma tierra producto de la excavación.
1. Preliminares:
Limpieza del terreno: se hará para preparar el lugar donde se
va construir quitando la basura, escombros, hierbas,
arbustos, o restos de construcciones anteriores.
Demoliciones: son un conjunto de operaciones que afectan
para deshacer, desmontar y desmantelar las estructuras
existentes que se encuentran dentro del área de construcción.
2. Replanteo: es la ubicación de todos los puntos
necesarios para materializar los elementos indicados,
tomando en como base las indicaciones establecidas en el
plano como paso previo a la construcción. La ubicación de
niveles y medidas pueden hacerse manual mente o con
equipos de topografía.
El trazo: es la primera echara necesaria para llevar a cabo la
construcción y consiste el marcar sobre el terreno las
medidas que se encuentran en el plano o las medidas que se
han acordado de la edificación que se va a construir.
También se utiliza para definir las respectivas excavaciones.
Nivelación: des del trazo que se realizó previa mente es
conveniente tener en cuenta la altura en que quedara el piso
interior de la construcción con relación del terreno y dela
banqueta, es necesario que esto quede más alto que el nivel
del terreno natural para evitar que se meta agua de lluvia o
que tenga humedad en los muros. También se utiliza para
definir la profundidad de la excavación, también para saber
el nivel que tiene el terreno en el que se va trabajar.
3. Excavaciones: Es el movimiento de tierra realizado a
cielo abierto por medios manuales (pico y pala) o en forma
mecánica con excavadoras y cuyo objeto consiste en el
plano de arranque de, la edificación es decir para las
cimentaciones la excavación puede ser:
Desmonte: el desmonte es el movimiento de todas las
tierras que se encuentran por encima de la rasante.
Vaciado: esto se realiza cuando el plano de arranque
de la edificación se encuentra por debajo del terreno.
Terraplén: se realiza cuando el terreno se encuentra
por debajo del plano del arranque y es necesario
llevarlos a un mismo nivel
4. Mejoramiento del suelo: es un conjunto de
procedimientos que se le aplican a un suelo con
propiedades mecánicas bajas con el fin de mejorar las
características originales y hacerlos apto y seguros.
5. Armado de acero: des el proceso en el cual se
genera las piezas (estructura de parilla de zapata,
estribos) de armado según diseño.
6. Colocación de estructuras de acero: consiste en
colocar la estructura dela zapata en la excavación y
luego se ancla en las columnas.
Encofrado de estructura: consiste en un recubrimiento
de la estructura de acero para después ser llenada de
concreto :
El concreto es una mescla de cemento arena grava
(piedrín) y agua
Para la construccion de zapatas de concreto
armado debe tenerse presente que una vez hecha la excavación en el
terreno debidamente compactada y nivelada se procederá a
construcción de las zapatas corridas de concreto armado, para esto
es necesario conocer las dimensiones: 70 centímetros de base por 60
centímetros de altura y se dejarán 10 centímetros de cada lado de
la zapata armada para poder maniobrar la cimbra.
Paso número 1, Plantilla:
Se debe colocar una plantilla de mortero pobre sobre el terreno,
las proporciones para plantillas de mortero pobre son de: un bulto de
mortero 12 botes de arena y 2.5 botes de agua.
Paso número 2, Armado:
Primero se empieza con
El armado de la base compuesto de una parrilla de cuatro varillas de
tres octavos de pulgada en el sentido longitudinal, es decir, a lo largo
del eje y en el otro sentido varillas de tres octavos de pulgada a cada
20 centímetrosLas varillas deben estar unidas con alambre recocido
en cada una de sus intersecciones, utilizando para ello el gancho
metálico. Se sigue con el armado de la viga este se compone de seis
varillas de tres octavos de pulgada con la longitud total de la zapatas
de concreto armado y de los estriboso anillos de alambrón de un
cuarto de pulgada, que tienen la función de garantizar las
dimensiones horizontal y vertical de la viga. Para hacer los estribos
de alambrón de un cuarto de pulgada, es necesario contar con un
trozo de madera y poner cuatro clavos con las medidas de los
estribos para con un tubo a hacer los dobleces
