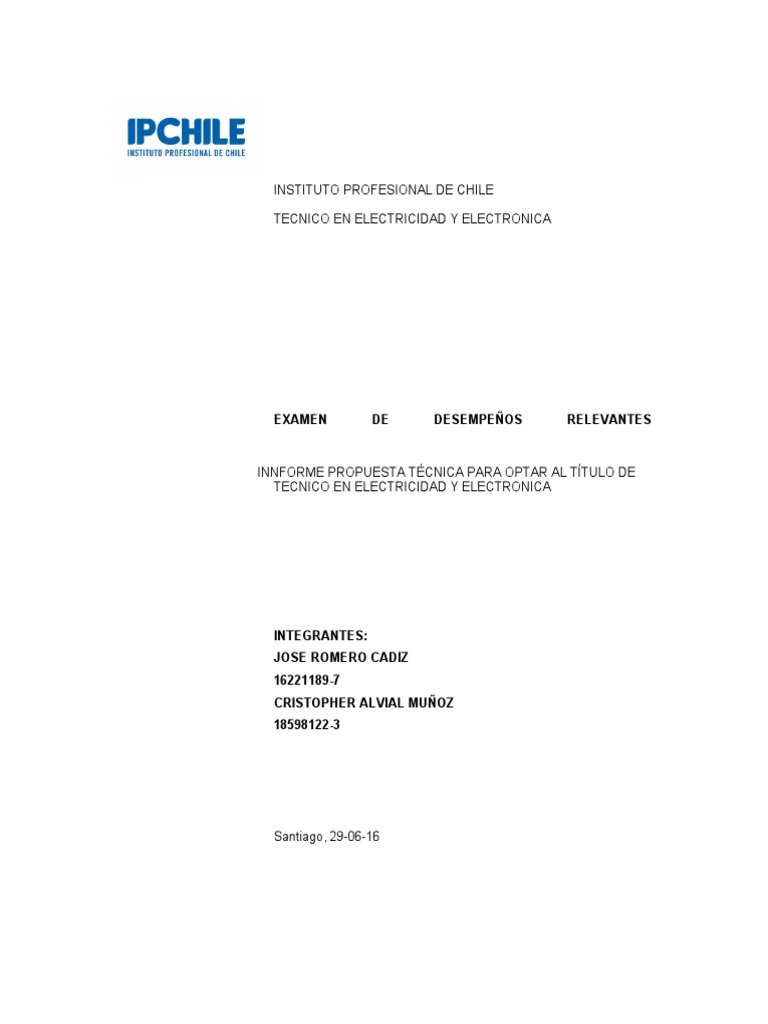

INSTITUTO PROFESIONAL DE CHILE

TECNICO EN ELECTRICIDAD Y ELECTRONICA

EXAMEN DE DESEMPEÑOS RELEVANTES

INNFORME PROPUESTA TÉCNICA PARA OPTAR AL TÍTULO DE

TECNICO EN ELECTRICIDAD Y ELECTRONICA

INTEGRANTES:
JOSE ROMERO CADIZ
16221189-7
CRISTOPHER ALVIAL MUÑOZ
18598122-3

Santiago, 29-06-16
DERECHOS DE AUTOR

© Cristopher Alvial Muñoz

© Jose Romero Cadiz

Se autoriza la reproducción total y/o parcial de esta obra, con fines académicos.

“La tierra no es herencia de nuestros padres, sino préstamo de nuestro hijos.”

Pensamiento Indoamericano

Antes de imprimir este documento piensa en el medio ambiente.

© 2015, todos los derechos reservados

SUMARIO

2
 El presente Proyecto consiste en una licitacion proporcionado por Ipchile para alumnos de
cuarto semestre, que están realizando su trabajo final de carrera para optar al titulo de Tecnico Superior
en Electricidad y Electronica, entre lo cual se tendrá que actualizar, modificar e implementar la parte
electrica de un centro comercial . Nuestro rubro será una empresa que se dedica a ejercer todo lo que
es electricidad en diferentes tipos de construcciones. Realizaremos nuestro proyecto englobando los
conocimiento practicos y teoricos adquiridos a lo largo de la carrera.

La solución será implementar el sistema electrico en un centro comercial en el cual se

debera contemplar los sistemas de alumbrado ,servicios,computacion, señales debiles ,etc.

EL proyecto describirá, comparará técnicamente y mostrará la tecnología de los diferentes

tipos de luminarias comandados por pulsadores, el cual es programado con todos los pasos que devera
tomar en cuenta para realizar este proceso, ademas se incluyen sistemas de seguridad para todos los
pisos .

El fin esperado de este estudio, es plantear una mejora e innovación de los sistemas electricos.

3
FORMULACION DEL PROBLEMA

Dada la gran cantidad de personas que diariamente viaja a la capital por trabajo, un gran Holding
habitacional está trabajando en la realización de una nueva ciudad satélite al sur de Santiago, en la cual
implementarán un centro comercial.

El centro comercial contará con cinco plantas más sótano. En este último se encontrarán los
estacionamientos, sala de vigilancia, sala de máquinas y el alimentador general, en el cuarto de fuerza.

El primer piso tendrá un minimarket, sala de cine, una discoteca y tiendas comerciales.

El segundo piso tendrá un gimnasio, segundo piso de la discoteca, segundo piso de las salas de cine y
tiendas comerciales.

El tercer piso sólo tendrá tiendas comerciales y de electrodomésticos.

El cuarto piso tendrá algunas tiendas comerciales y el patio de comida.

El quinto piso, es sólo una parte de la planta y en él se encuentran oficinas administrativas del edificio y
entretenimientos electrónicos tipo HappyLand, Chuck E. Cheese's, etc.

El Holding, por tema de tiempo, desea licitar la propuesta eléctrica por piso, más el sótano. Por lo tanto
su grupo de trabajo deberá realizar la propuesta para una de las plantas del edificio e incluir el
subterráneo también, lo cual se realizará por sorteo entre los grupos participantes.

Por ende con cada propuesta, los ingenieros del holding podrán estimar la energía total del centro
comercial, así como el tipo de empalme que requerirán de la compañía y la tarifa más adecuada.

Para poder desarrollar la propuesta, se incluye un informe de mediciones de resistividad del terreno, un
detalle en PDF de cada piso, además del plano estructural del edificio en formato CAD, que incluye
todos los detalles de cada nivel, cortes, vistas de alzamiento y plano de ubicación.

4
ALCANCES Y LIMITACIONES DEL TRABAJO

Para la propuesta deberá tener en cuenta las siguientes consideraciones:

 La sala de vigilancia del sótano constará con un circuito cerrado de televisión y se debe contar
con una cámara cada 10 metros cuadrados, excepto dentro de los locales comerciales, donde se
dejarán las conexiones para la instalación de una cámara por cada 10 metros cuadrados, ya que
el servicio de video se cobrará aparte a cada arrendatario.
 Cada espacio de estacionamiento constará con sensores de posición para indicar si el espacio
está ocupado o no.
 En la entrada del estacionamiento se indicará con un sistema de visualización digital la cantidad
de estacionamientos disponibles.
 La entrada y salida de vehículos constará con un sistema de acceso con ticket, el cual incluye
una barrera levadiza.
 Debe incluir en la sala de máquinas los requerimientos eléctricos de los sistemas de bombas
necesarios para el funcionamiento de los servicios higiénicos y el sistema de agua potable del
edifico, pero sólo deberá recomendar el caudal necesario para su piso y con ello la máquina que
lo entregue.
 Para las oficinas pequeñas considere una persona por recinto, pero para las más grandes utilice
las normativas nacionales de edificación de personas por recinto.
 Las necesidades de enchufes e iluminación deben satisfacer los mínimos establecidos por la
norma chilena, dependiendo del tipo de uso del recinto.
 Para la discoteca considerar sistemas de iluminación adecuados para ese tipo de recinto,
considerando baliza, secuenciadores de varios canales, etc.
 En la discoteca, considere además sistemas de audio independiente para cada ambiente
(recuerde que el local tiene dos pisos)
 Considere sistemas de iluminación de emergencia para todos los pisos y locales comerciales.
 Considere señaléticas en todos los pisos y sobre todo en las salas de cine.
 Considere los requerimientos eléctricos de las escaleras mecánicas.
 Considere las necesidades eléctricas de las maquinarias del gimnasio.
 Considere los congeladores y refrigeradores industriales del minimarket.
 Debe considerar las necesidades eléctricas de los equipos de refrigeración y aire acondicionado.
 Para los juegos electrónicos, considere 5 simuladores de motos de agua con sistemas
neumáticos, como el antiguo modelo Wave Runner 2 GP de Sega Arcade, más 5 simuladores
dobles de autos, 5 simuladores de disparo y 20 máquinas comunes. Además, considerar 5
juegos como el de golpear patos o similar, 10 juegos mecánicos infantiles para un niño, 6 mesas
de airhockey y dos carruseles de para 5 niños aproximadamente.
 Deberán considerar las mediciones de tierra realizadas en el terreno para que se considere sus
necesidades para los pisos que tendrá que proyectar.

5
Considerar que cada piso deberá incluir los distintos tipos tableros, como Tablero General del piso,
Tablero de Fuerza, Tablero de Alumbrado y Tableros de control y comando para maquinarias.

La propuesta eléctrica debe contener:

- Informe detallado de lo presentado, según lo indicado en las bases generales.

- Planimetría del proyecto, incluyendo diagrama unilineal, cuadros de carga, esquema de fuerza y
alumbrado, etc.
- Cuando realice consideraciones de equipos, como para el aire acondicionado, video juegos, etc.,
deberá presentar las hojas técnicas de datos del equipo considerado como referencia, lo que les
permitirá estimar los consumos.
- Considere que se debe presentar la proyección del proyecto, más las obras eléctricas
involucradas y la puesta en marcha de los equipamientos involucrados.

Este proyecto se confeccionará de acuerdo a las normas chilenas vigentes: NchElec 4/2003 (Sobre
instalaciones eléctricas de consumo en baja tensión), NCh 2/84 (Sobre la elaboración y presentación de
proyectos).

En lo formal el proyecto debe contemplar:

I.- El Plano del Proyecto Eléctrico:
Deberá ser realizado en formato A1 y deberá contener la siguiente información:

a.- Planta para tableros, tomacorrientes y alumbrado.

b.- Diagrama unilineal de la instalación
c.- Cuadro de cargas: Fuerza, Alumbrado y Cuadro Resumen de Cargas.
d.- Proyección de corrientes débiles.
e.- Viñeta con datos de proyectista y propietario o mandante.
f.- Inscripción SEC.
g.- Croquis de ubicación.

II. Memoria Explicativa del Proyecto

El postulante deberá incluir los datos del propietario y dirección, así como calcular lo siguiente:
a) Distribución de cargas.
b) Cálculo de conductores para cada carga.
c) Cálculo de conductores para sistema de alumbrado.
d) Cálculo del alimentador general.
e) Cálculo de protecciones para cada circuito y general.

III. Propuesta técnica:

a) Cubicación de materiales con precio.
b) Valor HH del proyecto.
c) Planificación de obras eléctricas.
d) Valor del proyecto llave en mano (Propuesta económica que incluye instalación y trámites).

6
ASPECTOS METODOLOGICOS

Hay varios campos de nuestra especialidad a los que se debe recurrir para llevar a cabo este
proyecto.

Uno de ellos es la instalación, de tableros, equipos y elementos, tales luminarias, enchufes, rack
de computación, equipos de clima, señales débiles, etc. Sólo a través de la correcta selección y
utilización de estos componentes se podrá llevar a cabo las siguientes tareas.

Para llevar a cabo todo lo anterior intervendrán alumnos de Tecnico superior en Electricidad y
Electronica , junto a docentes del instituto Ipchile , los cuales nos brindaran soporte técnico. La finalidad
es poner en práctica lo estudiado en diversas áreas de la electricidad.

Para clarificar conceptos, y técnicas de diseño dispondremos de literatura especializada, además

de planos, manuales y hojas de datos y sus componentes.

7
CARTA GANTT DE EJECUCION

8
RECURSOS HUMANOS

Para la elaboración del trabajo investigativo se deberá contar con tres estudiantes de la carrera
de Técnico Electricidad y Electrónica que ya hallan cursando el último semestre, con conocimientos
manejo de planos, diagramas, y conocimientos de proyectos.

RECURSOS TECNOLOGICOS

Deberán contar con equipos tecnológicos que les puedan facilitar el traslado de información y
utilización en espacios reducidos.

- Laptop
- Discos portátiles
- Cámara Digital
- Celular
- Software
- Otros

Trabajaremos con material de última tecnología dedicada a electricidad tales como

- Multi tester
- Amperimetros
- Herramientas Hidraulicas
- Herramientas Eléctricas

9
 PROYECTO

La implementación de este proyecto busca Implementar todos los sistemas eléctricos,

Para lograr este objetivo el proyecto contempla introducir una serie de modificaciones y cambios
tecnológicos en las diferentes plantas que componen los servicios asociados.

De acuerdo con lo establecido en las Bases Técnicas, el presente capítulo corresponde a la

Filosofía de Control.

Los trabajos de la Especialidad de Electricidad cubren la especificación de los elementos así

como la definición de estrategias de control, que permitan llevar a cabo el objetivo establecido por el
proyecto.

10
CALCULOS

Calculo de la resistividad equivalente del terreno

Del análisis comparativo que se adjunta entre las curvas patrones de Orellana - Mooney y
la curva de terreno, se obtiene la siguiente configuración geo-eléctrica:

H - 14 1 - 0.1 – 0.2 (0.7)

Por lo expuesto se tiene que el terreno en estudio presenta los siguientes valores en cada
una de sus capas geo-eléctricas:

Primera capa Segunda capa Tercera capa

ρ (Ω-m) 370,4 37.04 74,08
Profundidad (m) 0.7 0.49 ∞

Fórmulas Utilizadas ρ2: ρ1 x 0.1= 7,774 (Ω - m) E2 = E1 x 0.7 = 0.49 (m)

Método de Cálculo:

El valor de la resistividad equivalente, se determinara utilizando el método de Burgsdorf –

Esta dado por la siguiente expresión:

ρe  (Ω − m)
F1 F 2 − F1 F3 − F2
 
ρ1 ρ2 ρ3

El área o superficie encerrada por un perímetro de la malla, que corresponde a un círculo

de radio r, y el valor que se calcula mediante la expresión:

Radio equivalente de la malla:

S 403

r  r  11.32
π π

Donde:

11
- R: Radio medio o equivalente de la malla (m).

- s: Superficie de la puesta a tierra (m2)

Valores Intermedios Variable auxiliar ro2 y qo2 de la malla:

2 2 2 2 2 2
  − 
r0 (r ) − (h) r
0 (11.32) (0.6) 127.92

X  4  270.15  127.92 
X  4  q  r2 2
138236.69
0 0

1
2  )2 − 4  q
V  u − (u 2 2
 r 20
(1) (1) (1)
2 0

1
398.5
V2   6 − (398.562 − 138236.69  127.48
(1)
2

2
 2  r  (r 
q0 h)
2
 2  11.32  (11.32  0.6) 
q0 270.15

1
2 
V  u − (u 2 )2 − 4  q 2
 r 20
(2) (2) (2)
2 0

2 1 2
 399.4 − 138236.69 
V  399.49 − 2 126.67
(2) 2

12
 1
2  ( 2 )2 − 4  q
V  u − u 2
 r 20
(3) (3) (3)
2 0

2 1 2
399.0 − 138236.69 127.0
V   399.07 − 7  3
(3)
2

Para un terreno de tres estratos:

126.
F  1 v 2 (1) 67 
− F  1− 0.058
1 1 11.32
r 2 (0)

126.
F  v 2 (2) F  167 
1 − − 0.0988
2 2 11.3
r (0)2
2

127.
v 2 (3) 03
F  
1 − F3  1 − 11.3 1.0
3 2
r 2 (0)

Reemplazando los valores de las resistividades y profundidades de los estratos presentes,

obtenidos mediante el estudio geo-eléctrico del suelo, las ecuaciones anteriormente descrita se
tiene que:

13
 1

ρe  (Ω − m)
F
1 F
2 − F1 F 3 − F2
 
ρ1 ρ2 ρ3

ρe   77,7495 (Ω − m)
0.065 0.110 − 0.065 1.0 − 0.110
 
370,4 37,04 74,08

14
SISTEMA PUESTA A TIERRA

Considerando los valores de resistividad obtenidos, se proponen los siguientes sistemas de

tierra:

Malla de Tierra:

Largo : 50 m.
Ancho : 10.075m.
Área : 50 m2.
Largo conductor : 60 m .
Conductor : CU. Desnudo 85 mm2
Profundidad de enterramiento : 0.6 m. Bajo terreno natural
Unión : Termofusión
Aditivo : Gem 25.
Relleno : Tierra Vegetal.

NOTA:

a. Se deberá considerar para el mejoramiento del terreno la aplicación del siguiente compuesto
para la reducción de la resistencia de puesta a tierra:

(GEM25): Con una dosis cada 3 metros lineales de conductor respetando las indicaciones
dadas por el fabricante.

b. La construcción de la malla de tierra debe ser cuidadosamente inspeccionada con el objeto de

obtener los resultados expresados en esta memoria de cálculo.

c. Se deberán verificar uniones.

d. La resistencia de la puesta a tierra podrá medirse utilizándose un instrumento adecuado para tal
efecto, es decir debidamente certificado.

e. Los materiales que deberá proporcionar el contratista de montaje serán debidamente

inspeccionados.

15
RESISTENCIA DE LA MALLA METODO SCHWARZ

Para el cálculo de la resistencia de la malla de tierra, aplicando el método de Schwarz, se

establece que la resistencia de una malla esta dada por las siguientes expresiones:

ρe 2L K1  L

 Ω
R M Ln  − K2 
π 
L hd S
2  1.187 
85.63 294.39 294.39

− 
RM   Ln  5.737 1.90Ω
π  0.6 
294.39 0.01040 403

2,3  0.6 40

2,3 K1  − 
h A 1,43 − 0,044  1.187
K1  − 0,044 40
1,43 −  3 10.075
S B
8  0.6 0.6 40

8   5,5 
h h A K
2−  0.15 −  5.737
K 2  0.15
5,5 − −  403 403 10.075
S S B

Donde:

- ρe Resistividad equivalente del terreno ( Ω - m ).

- L Largo total del conductor de la malla ( m )

- h Profundidad de enterramiento de la malla ( m )

16
 - S Área total de la malla (m2 )
- A Lado mayor del reticulado (m)
- B Lado menor del reticulado (m)

Al reemplazar los valores en las ecuaciones precedentes, se tiene:

Resistencia de Puesta a Tierra sin Aditivo : 1.90 Ω

Resistencia de Puesta a Tierra con Aditivo reducción ± 70% : 1.33 Ω

(Valor teórico sin considerar conexión a estructura)

La aplicación de GEM25 reduce la resistencia entre un 40% y 60%).

Dato proporcionado por fabricante.

IDENTIFICACIÓN K1 K2 RESISTIVIDAD RESISTENCIA

EQUIVALENTE SCHWARZ
(Ω-m) (Ω)
Malla Tierra 1.187 5.737 77,7495 1.90

CALCULO DE LA SECCION MINIMA DEL CONDUCTOR

El IEEE Std 80-2000 Guide for Safety in AC Substation Grounding, la norma aceptada por la
industria eléctrica, usa la ecuación de Onderdonk como base para seleccionar el mínimo tamaño
del conductor que se funda bajo condiciones de falla.

Para conductores de cobre esta ecuación es:

IF

S
MIN 

Tm − TA
Log
10 1

234  TA
1973  33 
Top

O bien

17
 Ix t 28428x 0.08

S  0,002915 S  0,002915
234  T 234  0.08

log10 log10
234  TA 234  15

S = Sección del conductor en mm2

I = Intensidad máxima de cortocircuito que se espera alcance la toma de tierra (A)

t = Tiempo en segundos que dura la circulación de la intensidad anterior seg.

Tm = Temperatura máxima admisible en el conductor en º C, se toma 450º C para mallas con

uniones soldadas.

TA = Temperatura ambiente en º C.

Reemplazando los datos en la ecuación anteriormente descrita, se tiene que:

Sección mínima del conductor: 55.86 mm2

Considerando eventuales problemas de corte accidental por esfuerzo mecánico ante fallas; la
sección mínima del conductor que deberá utilizarse en la malla es de 85 mm2
CUBICACION DE MATERIALES

18
CUBICACION

19
20
JUSTIFICACIONES

NOTAS GENERALES.

1.1 OBJETIVOS.

Esta memorias de cálculo describen el diseño y cálculo de los sistemas eléctricos normales y de
emergencia para alumbrado, enchufes, sistemas de climatización, seguridad, computación y de ductos
para los sistemas de Corrientes Débiles; fijan normas y ofrecen soluciones para la construcción del
nuevo edificio centro comercial de Santiago.

Estas instalaciones se describen en planos de canalizaciones elaboradas de acuerdo a normas que

indican las disposiciones generales; la ubicación de salas eléctricas, tableros, equipos y el recorrido de
alimentadores.

Las ubicaciones definitivas de cada uno de los componentes de la instalación eléctrica deberán ser
confirmadas en obra por la ITO (Inspección Técnica de la Obra) o por el Arquitecto.

1.2 SUMINISTRO DEL CONTRATISTA Y ALCANCE DE LOS TRABAJOS.

El contratista deberá ejecutar y suministrar todos los materiales y equipos necesarios para la correcta
ejecución del proyecto y funcionamiento de las instalaciones eléctricas, aunque no haya sido
expresamente señalado en los planos y especificaciones técnicas, y no invocará por motivo alguno
aumentos de obra ni variación en el valor de la misma por esta razón, excepto aquellos que
expresamente indique el cliente como suministrados por él o por terceros.

Cabe señalar, que de acuerdo a los establecido en el código SEC, es “responsable” de que las obras
eléctricas sean ejecutadas de acuerdo al reglamento vigente en el instalador eléctrico que ejecute las
obras, por lo tanto el proyectista es sólo responsable de cumplir con los reglamentos vigentes en lo que
al proyecto se refiere.

1.3 NORMAS Y EXIGENCIAS.

Proyecto.

El proyecto contempla y respeta todas las normas vigentes de SEC (Superintendencia de Electricidad y
Combustible), indicaciones del Arquitecto y del departamento técnico de centro comercial

El diseño adopta las exigencias de las normas (Todos en su última versión):

Normas NCH4/2003 Instalaciones de consumo en baja tensión.

Normas N SEG 5 en 71 Instalaciones de Corrientes Fuertes.
NCH 2/84 Elaboración y Presentación de Proyectos
NFPA 70 (NEC) National Fire Protection Association (National Electrical Code)

Montaje.

21
El contratista respetará las presentes especificaciones y sus planos, y cualquier modificación o norma
que SEC emita con posterioridad a estas especificaciones deberá considerarla.

Las discrepancias entre los planos y especificaciones y las condiciones del terreno serán resueltas por el
contratista, quien optará por la solución técnica que mejor resuelva la discrepancia, y se dará por
supuesto que su valor es el indicado por el contratista en la partida de la propuesta.

Se entiende que una vez estudiadas estas especificaciones, en conocimiento del terreno y de los
reglamentos de instalaciones eléctricas de SEC, el contratista estará en condiciones de interpretar en
conjunto y en detalle las instalaciones por ejecutar, de tal modo que estará obligado a entregar obras
absolutamente completas, funcionando y de primera calidad. No se aceptará como argumento de excusa
el desconocimiento de este documento.
1.4 CONDICIONES GENERALES.

El contratista deberá considerar los siguientes aspectos relacionados con la ejecución de los trabajos:

Las especificaciones priman sobre los planos del proyecto.

Las cotas prevalecen sobre la escala.
Se deberá verificar en terreno las medidas indicadas en el proyecto.
Las longitudes o cantidades indicadas en el proyecto para líneas generales, alimentadores, lámparas,
centros y circuitos, se dan sólo como referencia debiendo el contratista efectuar sus propias
cubicaciones.

1.5 CONSULTAS.

Para los efectos de consultas, el contratista se deberá coordinar a través del Inspector Técnico la Obra
(ITO), quien, de no resolver de inmediato, procederá a obtener de los especialistas y/o proyectistas las
soluciones de dichas consultas.
Se recomienda a los proponentes que previo al estudio de las ofertas soliciten una visita a terreno con el
propósito de conocer el lugar donde se construirá el edificio y las rutas de las acometidas para los
empalmes, de los alimentadores en B.T. y sus puntos de conexión a los tableros generales o empalmes.
No se aceptará ningún tipo de obra adicional que cubra los trabajos que son necesarios previo a la
construcción del edificio, ya que ésta visita es con el fin de aclarar cualquier duda que se tenga. Una vez
estudiado los planos y verificado en terreno las obras a ejecutar y si aún persisten dudas, los
proponentes deberán solicitar las aclaraciones que requieran y por escrito en el periodo de consultas
establecidas en las bases generales de llamada a propuesta. Cumplida esta etapa se entenderá que no
existen discrepancias entre los planos, especificaciones y en conocimiento del terreno el contratista está
en condiciones de entregar obras totalmente completas y en perfecto estado de funcionamiento.

1.6 COORDINACIÓN.

Se deberá coordinar con las otras disciplinas a fin de evitar interferencias con los otros servicios,
Sanitarios, pavimentación, climatización, seguridad, etc.
Los trabajos se programarán de acuerdo al cronograma general de ejecución de la obra.
Toda actividad relacionada con puestas en servicio de instalaciones nuevas debe ser programada y
coordinada con la ITO y ejecutada por el contratista en su presencia.

1.7 INSTALADOR.

22
Las instalaciones deberán efectuarse con mano de obra calificada; la dirección deberá estar a cargo de
un Ingeniero civil Electricista con 5 años de experiencia mínima y la supervisión a cargo de un ingeniero
Ejecución Electricista con permanencia completa durante el desarrollo de la obra, ambos autorizados por
SEC Clase A.

1.8 PLANOS.

El contratista entregará dos copias físicas y digitales (autocad 2007) de planos "Como Construido",
donde se consignen los cambios producidos durante la construcción y el TE-1 definitivo con la
inscripción en SEC.

1.9 TRÁMITES Y APROBACIONES.

La tramitación del empalmes y trabajos que ejecuten las empresas de servicio, como la Compañía
Distribuidora de Electricidad y la Compañía de telecomunicaciones, serán cancelados y tramitados por el
mandante , quien será responsable de la aprobación y puesta en servicio de dichas instalaciones en
forma oportuna para no afectar los plazos generales de la obra.

1.10 NOMENCLATURA.
En este proyecto y su especificación se utiliza la nomenclatura de los Reglamentos SEC junto a otras
abreviaturas de uso habitual.

1.11 ABREVIATURAS.

. ABREVIATURA SIGNIFICADO .

M.T Media Tensión.

B.P.C Bandeja porta conductores.
B.T. Baja Tensión.
PVC Ducto de PVC denso RD/UV.
ITO Inspector Técnico de Obra.

1.12 MARCAS.

Las marcas comerciales que se indican para materiales y equipos, sólo son mencionadas para definir
calidad. El contratista podrá ofrecer productos equivalentes y de características técnicas iguales o de
superior calidad siendo aprobado por escrito por la ITO todo cambio de materiales.
Esta homologación será aprobada por la ITO. En cualquier caso, se supondrá ofrecido el producto que
mejor cumpla con las especificaciones técnicas, con el propósito del proyecto y que en ningún caso
constituyan aumentos al valor contratado.
El contratista deberá entregar los certificados de calidad y garantía de equipos y marcas ofrecidas y
aprobadas por la ITO.

2 CRITERIOS DE DISEÑO.

Además del cumplimiento de las normas vigentes, se respetó las siguientes exigencias preliminares:

23
a) Disposición de equipos de iluminación propuestos sobre la base de cálculos luminotécnicos
desarrollados por especialista de Iluminación.
b) Enchufes propuestos de acuerdo a necesidades y normas establecidas el mandante.
c) Los alimentadores y subalimentadores se sobre dimensionaron en un 10% con voltajes de pérdida
menores al 2,5%.
d) Los conductores serán de cobre con aislaciones para 60-75 y 90ºC según necesidad, y una tensión
de servicio de 600-1000V. con capacidad de carga de acuerdo a normas y a la protección aguas
arriba.
e) Los ductos interiores y exteriores serán ductos de pvc para energía según se indique los cuadros de
carga. Las troncales se canalizarán en escalerillas metálicas portaconductores y ductos PVC según
se indica en proyecto.
f) Las protecciones automáticas serán de alta capacidad de ruptura.
g) La carga no sobrepasará el 80% de la capacidad de la protección.
h) Los circuitos de alumbrado en general serán manejados a través del sistema de control centralizado
general del edificio.
i) La energía se distribuirá en baja tensión 380V/220 V con neutro puesto a tierra, a 50Hz. El
empalme será en BT.
j) Estudio de bancos de condensadores para la instalaciones evitando mal uso de la energía del
edificio y cobros por multas de mal factor de potencia de la instalación.
k) Se proyectará un grupo electrógeno de emergencia ante un corte de Energía.
l) Dispondrá de sistemas de alumbrado autónomo con baterías para escapes y escaleras, con
autonomía de 1,5 horas.
m) Todas las canalizaciones interiores del edificio serán cableadas con conductores libres de halógeno
o similar técnico según se indica en los cuadros de carga.
n) Se deberá considerar el uso de enchufes con tapas idrobox en todo recinto que sea susceptible a la
humedad y en los exteriores del edificio, según se indica en los planos y simbologías.

3 MEMORIA DE CÁLCULO.

3.1 ANTECEDENTES.

Para el diseño del proyecto se considera la información recibida del cliente y las normas vigentes de
SEC.

24
Se utilizarán metodologías de cálculo habituales, programas computacionales para los cálculos de las
mallas de tierra y para los cálculos de iluminación.

3.2 EMPALME, NIVELES DE TENSION Y FRECUENCIA.

El empalme se tomará en forma subterránea desde la red de media tensión a la frecuencia de 50Hz. La
tensión de trabajo será 380V. Entre fases y 220V , Entre fase y neutro. El neutro será puesto a tierra de
servicio en una malla de protección y servicio de baja tensión definida según se indica en esquemas
unilineales.

3.3 POTENCIA NECESARIA.

a) Potencia para alumbrado.

Los equipos de iluminación están detallados en las Especificaciones Técnicas de Iluminación y sus
ubicaciones se indican en proyecto de canalizaciones eléctricas.

b) Potencia para enchufes y fuerza.

La potencia para enchufes y fuerza fue definido de la siguiente forma:

Enchufes de uso normal

Serán enchufes de 10/16A. de 2 patas y tierra con alvéolos protegidos, se les asignará una potencia de
150W. a cada uno y se agruparán varios por circuito, a los enchufes dobles también se asignará 150W.

Arranques de fuerza para equipos de climatización y bombas de agua

Se proyectarán para las potencias definidas por los especialistas de cada área y/o mandante.

Arranques para computación

Se ha proyectado enchufes irreversibles para computación dobles con una disponibilidad de 300W.

25
3.4 DEFINICIÓN DE LOS CONDUCTORES DE LOS SUBALIMENTADORES

Metodología de Cálculo: Criterio por caída de Tensión:

Los conductores exteriores serán de cobre, con aislaciones adecuadas al uso y lugar de montaje,
preferentemente de fabricación nacional. Para los alimentadores y sub-alimentadores se definirán
calculando como sigue: La caída de tensión no será mayor de 3,0% de la tensión nominal de la
Línea.

Se aplica el siguiente Método:

Líneas trifásicas:

QC (KVAr)=Dem. Max(KW)x (Tgθ1−Tgθ2 )=317.35× ( 0.65−0.33 ) =101.55KVAr=120KVAr

Líneas Monofásicas:

Capacidad GG (KVA )=
[ Fp (grupo )]
Pinst ( KW )
[
×30 %(disponible)= ]
317 .70
0.8
x 1. 30=516. 26 KVA=550 KVA

Donde:
L: Largo de la línea (m)
In(A): Intensidad de Corrientes nominal de protección de la línea.
ρ: Conductividad del conductor a 30ºC (ρ.=34 para aluminio y ρ=56 para cobre).

La sección calculada corresponde a la mínima sección de acuerdo al criterio de caída de tensión

permitida (3% según Nch 4/2003).

Una vez calculada la sección de acuerdo al criterio de la caída de tensión, el segundo paso es la
comparación con tablas de fabricante de conductores, que la sección calculada cumple con la
capacidad de trasporte de corrientes de acuerdo a la capacidad del automático general de la línea.
En caso de valores intermedios se tomará la medida superior.
Además, se tiene presente que la sección así definida queda protegida por el automático montado
en el Tablero General Auxiliar o Tablero General según corresponda.

Así mismo, se aplican los factores de correcciones por cantidad de conductores (Fn) y por
temperatura (Ft) indicados en las tablas 8.8 - 8.9 y 8.9a de la Norma NCHEléc. de 4/2003 según
corresponda.

KW F.Dem. KW MAX

Alumbrado 45,38 * 0,75 34,04

Enchufes 107,15 * 0,50 53,58
Fuerza 265,50 * 0,40 106,20
Clima 466,72 * 0,75 350,04

Total 884,76 ** 0,61 543,85

26
 Para esta demanda Máxima y considerando un 30% de potencia disponible de acuerdo a los
términos de referencia para futuras modificaciones y ampliaciones se define un empalme en baja
tensión SR-750 3x1000A 750KW tarifa BT 4.3 con un factor de Potencia corregido por el banco de
condensadores a los valores exigidos por normativa vigentes de 0.95.

Capacidad Empalme( KW )=
[ PinstDM ( KW )
]
FpInstalacion(corregido)
×1 .30 %(disp)=[ ]
543 . 85
0. 95
x1 .30=744 . 22 KW =750 KW

a) . Análisis de Carga y demanda Máxima.

KW F.Dem. KW MAX

Alumbrado 66,38 * 0,75 49,79

Enchufes 7,98 * 0,40 3,19
Computacion 172,00 * 0,75 129,00
Fuerza Pisos 26,80 * 0,40 10,72
Bombas de Agua 70,00 * 0,75 52,50
Bombas de Incendio 100,00 * 0,00 0,00
Ascensores 38,00 * 0,75 28,50
Clima 58,21 * 0,75 43,66

Total 539,37 ** 0,72 317,35

** no se considera en el calculo del factor de demanda general de la instalación el aporte de la

bomba de incendios.

a) Capacidad Empalme Nº2 Proyectado servicio Emergencia .

Para esta demanda Máxima y considerando un 30% de potencia disponible de acuerdo a los
términos de referencia para futuras modificaciones y ampliaciones se define un empalme en baja
tensión SR-750 3x630A 450KW tarifa BT 4.3 con un factor de Potencia corregido por el banco de
condensadores a los valores exigidos por normativa vigentes de 0.95.

Capacidad Empalme( KW )=
[ PinstDM ( KW )
FpInstalacion(corregido) ]
×1 .30 %(disp)= [
317 . 35
0. 95 ]
x 1 .30=434 . 27 KW =450 KW

3.5.3 CÁLCULO CAPACIDAD GRUPO ELECTROGENO.

3.5.3.1 Resumen de Potencia Instalada y Demanda Máxima.

27
 KW F.Dem. KW MAX

Alumbrado 66,38 * 0,75 49,79

Enchufes 7,98 * 0,40 3,19
Computacion 172,00 * 0,75 129,00
Fuerza Pisos 26,80 * 0,40 10,72
Bombas de Agua 70,00 * 0,75 52,50
Bombas de Incendio 100,00 * 0,00 0,00
Ascensores 38,00 * 0,75 28,50
Clima 58,21 * 0,75 43,66

Total 539,37 ** 0,72 317,35

** no se considera en el cálculo del factor de demanda general de la instalación el aporte de la

bomba de incendios.
Para esta potencia en demanda máxima y considerando un 30% según los términos de referencia
de potencia disponible para futuras modificaciones y ampliaciones se define un grupo generador
de emergencia de 360KVA.

Capacidad GG (KVA )=
3.5 CÁLCULO DE
[ Pinst ( KW )
Fp (grupo ) ]
×30 %(disponible)=
317 .35
0.8 [ ]
x 1. 30=515. 69 KVA=550 KVA
CONDENSADORES

3.5.1 Banco de condensadores barra normal.

a) Resumen de potencia.

KW F.Dem. KW MAX cos Ø KVA

Alumbrado 45,38 * 0,75 34,04 * 0,90 37,82

Enchufes 107,15 * 0,50 53,58 * 0,90 59,53
Fuerza 265,50 * 0,40 106,20 * 0,85 124,94
Clima 466,72 * 0,75 350,04 * 0,85 411,81

Total 884,76 ** 0,61 543,85 ** 0,86 634,10

*: Asignado.
*: Calculado.
cos Ø 1 = 0,86 Ø1 = 30.68 º
cos Ø 2 = 0,95 Ø2 = 18,19 º
tan Ø 1 = 0,59
tan Ø 2 = 0,33
b) Resultados:

28
 El proyecto no considera factor de diversidad de cargas para el cálculo de los bancos de
condensadores (definición en conjunto con revisores MOP-IDIEM).

QC (KVAr )=Dem . Max( KW )×( Tg θ1 −Tgθ 2 ) =543. 85×( 0 .59−0 .33 )=141 . 40 KVAr =150 KVAr

c) CONCLUSION:

Se instalará un Banco regulable de 6 condensadores de 25Kvar. c/u. con un controlador

automático de 6 pasos.

3.5.2 Banco de condensadores barra Emergencia

a) Resumen de potencia.

KW F.Dem. KW MAX cos Ø KVA

Alumbrado 66,38 * 0,75 49,79 * 0,90 55,32

Enchufes 7,98 * 0,40 3,19 * 0,90 3,55
Computacion 172,00 * 0,75 129,00 * 0,80 161,25
Fuerza Pisos 26,80 * 0,40 10,72 * 0,85 12,61
Bombas de Agua 70,00 * 0,75 52,50 * 0,85 61,76
Bombas de Incendio 100,00 * 0,00 0,00 * 0,85 0,00
Ascensores 38,00 * 0,75 28,50 * 0,85 33,53
Clima 58,21 * 0,75 43,66 * 0,85 51,36

Total 539,37 ** 0,72 317,35 ** 0,84 379,38

*: Asignado.
*: Calculado.
cos Ø 1 = 0,84 Ø1 = 32.86 º
cos Ø 2 = 0,95 Ø2 = 18,19 º
tan Ø 1 = 0,65
tan Ø 2 = 0,33
b) Resultados:

El proyecto no considera factor de diversidad de cargas para el cálculo de los bancos de

condensadores (definición en conjunto con revisores MOP-IDIEM).

Q C (KVAr )=Dem . Max( KW ) x ( Tg θ1 −Tg θ2 )=317 . 35× ( 0. 65−0 .33 ) =101. 55 KVAr=120 KVAr

29
c) CONCLUSION:

Se instalará un Banco regulable de 6 condensadores de 20Kvar. C/u. Con un controlador

automático de 6 Pasos.

3.7 CÁLCULOS DE CORTO CIRCUITO.

El objetivo de esta memoria de cálculo es corroborar mediante la aplicación de metodologías

diseñadas por terceros, en este caso particular, la aplicación del programa ECODIAL versión 3.0
de Schneider Electric, los parámetros principales de la instalación, como capacidad de ruptura
mínima de las protecciones y niveles de cortocircuitos en las barras, los demás valores solo se
consideran referenciales para definir las capacidades de las protecciones y cálculos de secciones
de conductores.

MEMORIA DE CÁLCULO
ALIMENTADORES.

INTRODUCCION.

El siguiente documento tiene por objetivo determinar la sección del alimentador de baja
tensión para los tableros del Centro Comercial , ubicada en Santiago Sector Sur.

30
 CALCULO DE ALIMENTADORES.

El alimentador será dimensionado de modo de obtener una caída de tensión menor al 5%

al final del circuito, con un máximo de un 3% de caída de tensión para alimentadores,
según lo que indica la norma Chilena NCh Elec. 4/2003.

SELECCIÓN DEL CONDUCTOR

Para la correcta elección del conductor, se tomó como referencia la Tabla Nº 8.7a,
indicada en la NCh 4/2003 de capacidades de transporte de conductores, para esta
memoria será la “Tabla Nº 1” y específicamente para cables tipo THHN, con tensión de
servicio de 600V y temperatura de servicio 90°C., desde donde, a partir de la corriente
nominal de la protección correspondiente a la carga, se selecciona el alimentador de
sección mínima que es capaz de transportar dicha corriente.

31
TABLA N°1- “Capacidad de Corriente en conductores THHN”

32
Caída de Tensión.

Por otro lado, el criterio de caída de tensión se obtiene de la siguiente fórmula:

LxIn
S=
56 xVp

Donde:
S : Sección del alimentador, en mm2
L : Largo del alimentador, en metros
In : Corriente nominal a transportar, en amperes
Vp : Caída de Tensión requerida, en Volts

Para este cálculo, “Vp” se establece de acuerdo a la Norma Chilena 4/2003, que
establece como máximo de caída de tensión admisible para alimentadores un 3%,
de acuerdo a su nivel de Tensión.

Considerando que los alimentadores son del tipo trifásico con neutro, la máxima
caída de tensión será correspondiente al 3% de 380V (11.4V).

CALCULO DE ALIMENTADORES.
Conductor Neutro

De acuerdo a lo establecido en NCh 4/2003, el conductor neutro se dimensionara

de la siguiente manera:

a.- El neutro de alimentadores trifásicos que sirvan cargas no lineales, se

dimensionará de modo tal que su sección sea a lo menos igual a la sección de los
conductores de fases.

Conductor Tierra.

De acuerdo a lo establecido en NCh 4/2003, el sistema proyectado para protección

contra tensiones peligrosas, es el de “Neutralización”, lo cual obliga al conductor
tierra a cumplir las siguientes condiciones:

33
 a.- La sección del conductor de protección será igual a la del Neutro.

A continuación se presentan las tablas resúmenes de los cálculos aplicando los

conceptos anteriormente descritos.

Cálculos de Alimentador y Sub-Alimentadores

ALIMENTADO
TABLERO ALIMENTADOR DUCTO LARGO VP(VP)
R
5X85 mm2
AL-G TGA Y F E.M.T 2" 12 0,64
THHN
5X26,7 mm2
SAL-GR TDF SOTANO E.M.T 2" 21 1,35
THHN
TDA 1 5X13,3 mm2
SAL-1 E.M.T 2" 23 4,33
TIENDAS THHN
TDA 2 5X13,3 mm2
SAL-2 E.M.T 2" 23 4,6
TIENDAS THHN
TDA 3 5X13,3 mm2
SAL-3 E.M.T 2" 23 4,87
TIENDAS THHN
TDA 4 5X13,3 mm2
SAL-4 E.M.T 2" 23 5,14
TIENDAS THHN
TDA 5 5X13,3 mm2
SAL-5 E.M.T 2" 34 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.6 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.7 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.8 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.9 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.10 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.11 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.12 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.13 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.14 E.M.T 2" 23 5,34
TIENDAS THHN

34
 TDA 6 5X13,3 mm2
SAL.15 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.16 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.17 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.18 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.19 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.20 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.21 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.22 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.23 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.24 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.25 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.26 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.27 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.28 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.29 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.30 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.31 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.32 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.33 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.34 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.35 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.36 E.M.T 2" 23 5,34
TIENDAS THHN
TDA 6 5X13,3 mm2
SAL.37 E.M.T 2" 23 5,34
TIENDAS THHN

35
OFERTA ELECTRICA

ANTECEDENTES

Láminas de Electricidad, con fecha de Noviembre del 2016,

N° Lam. Detalle del Contenido Eléctrico Rev. Fecha

ELE-01 Plantas sótano alumbrado estacionamientos 0 15-06-2016
ELE-02 Plantas sótano enchufes servicios estacionamientos 0 15-06-2016
ELE-03 Plantas sótano esquemas unilineal generales 0 15-06-2016
ELE-04 Plantas cuadro cargas alumbrado , enchufes sótano y piso 4 0 15-06-2016
ELE-05 Plantas cuadro cargas clima y fuerza sótano, piso 4 0 15-06-2016

Láminas de Corrientes Débiles, con fecha de Noviembre del 2013, elaboradas por
INGENEL S.A.

Rev
N° Lam. Detalle del Contenido Corrientes Débiles . Fecha
ELE-26 Plantas sótano datos 0 15-06-2016
ELE-27 Plantas sótano sensores, alarmas 0 15-06-2016
ELE-28 Plantas piso 4 datos 0 15-06-2016
ELE-29 Planta piso 4 alarmas, sensores 0 15-06-2016
ELE-30 Planta vertical datos 0 15-06-2016

Láminas de Electricidad, con fecha de Noviembre del 2013, elaboradas por Nelson
Gómez.

Rev
N° Lam. Detalle del Contenido Audio Evacuación . Fecha
VDV-01 Planta sótano audio evacuación 0 15-06-2016
VDV-02 Planta piso 4 audio evacuación 0 15-06-2016
VDV-03 Planta vertical parlantes 0 15-06-2016

Láminas de Electricidad, con fecha de junio 2016, elaboradas por RAZTA, Ingeniería y
montaje.

N° Lam. Detalle del Contenido Sistema de Seguridad Rev. Fecha

SEG-01 Sistema de Seguridad sótano 0 15-06-2016
SEG-02 Sistema de Seguridad Plantas 4° nivel 0 15-06-2016
SEG-03 Sistema de Seguridad vertical 0 15-06-2016

36
 1.1 Especificaciones Técnicas Iluminación versión “0”, con fecha mayo 2016, elaboradas por
José romero montajes eléctricos J&C S.A

1.2 Especificaciones Técnicas Sistema de Voz y Datos revisión “0”, con fecha mayo del 2016,
elaboradas por José romero montajes eléctricos J&C S.A

1.3 Memoria de Calculo Mallas a Puestas a Tierra revisión “0”, con fecha mayo del 2016,
elaboradas por José romero montajes eléctricos J&C S.A

1.4 Anexo a memoria de Calculo Sistemas Eléctricos revisión “0”, con fecha mayo 2016,
elaboradas por José romero montajes eléctricos J&C S.A
1.5 Memoria Descriptiva y Criterios de Diseño Sistemas Eléctricos y Corrientes Débiles
revisión “0”, con fecha mayo 2016, elaboradas por Jose romero c. montajes eléctricos J&C
S.A

ALCANCES

Los alcances de los trabajos son los siguientes:

1.6 Suministro y montaje de conexionado de Sistema de Puesta a tierra (Verticales, chicotes,

malla equipotencial y pararrayo).
1.7 Proyección de DUCTO BARRA
1.8 Proyección Protecciones automáticas en Plug in.
1.9 Suministro y montaje de Grupo Electrógeno de 360 KVA Prime, TTA y caseta insonorizada.
1.10 Suministro de petróleo para pruebas.
1.11 Suministro y montaje de Tableros Eléctricos. Generales, Servicios Comunes y por Piso.
1.12 Suministro y montaje Bandejas Ranurada Galvanizada.
1.13 Suministro y montaje de Artefactos Línea Bticino Magic.
1.14 Suministro, montaje y conexionado de instalaciones eléctricas.
1.15 Suministro y montaje señaléticas de escape.
1.16 Suministro y montaje de canalizaciones de corrientes débiles, detección y seguridad.
1.17 Suministro y montaje vertical de Tierra de protección y servicio.

OFERTA COMERCIAL

El valor por la ejecución de estos trabajos, asciende a la suma de:

UF 7.007,819
+ IVA
SON: MÁS IVA

37
CONDICIONES COMERCIALES

Monto: De acuerdo a valor Neto Indicado en Oferta Comercial

Impuestos: Se debe agregar 19% IVA

Moneda del Contrato El contrato será firmado Unidades de Fomento de acuerdo al

valor de la UF al momento de cierre del contrato, tomando como
referencia el valor del dólar según se indica en tipo de cambio

Tipos de Cambio Dólar Referencia $560

Considerado

Anticipo: 20%

Saldo: Estados de Pago Mensuales Conforme a Avances

Plazos: 3 Meses/Conforme a Cronograma

Boleta de Garantía 20% Por Anticipo

5% Por concepto de Fiel Cumplimiento

Retenciones 5% de Cada Estado de Pago Hasta Enterar un 5% del monto

total de la oferta

Devolución de Retenciones Canjeable por boleta de garantía al finalizar la obra con vigencia
hasta un año después de terminada la obra

Multas 0,1% (1 por mil) Por cada día de atraso imputable a

INGENIERIA J&C

Tope Multas 5% del monto del contrato

Gastos Generales Este proyecto considera un plazo de 3 meses de ejecución en la

especialidad eléctrica, por lo tanto, si la obra se extiende por
causas ajenas o no imputables a este especialista, se procederá
a cobrar gastos generales en forma proporcional al tiempo
aumentado.

38
OFERTA ELECTRICA

39
EXCLUSIONES

1.18 No se incluye en nuestra oferta equipos de medidas ni pagos por ningún concepto a la
compañía distribuidora de la zona.
1.19 Se suministró de DUCTO BARRA solo se proyecta responsabilidad de mandante
1.20 Suministro y montaje de Sistema de Control de Acceso, sólo se considera su canalización.
1.21 Suministro y montaje de Sistema de Circuito Cerrado TV (CCTV), sólo se considera su
canalización.
1.22 Suministro y montaje de Sistema de Detección de Incendio y audio evacuación, solo se
considera su canalización.
1.23 Suministro y montaje Desconectadores de equipos de clima.
1.24 Suministro y montaje cableado, sensores y detectores de movimientos, correspondientes a
control de iluminación.
1.25 Se excluyen tableros
TDF BOMBAS DE AGUAS SERVIDA
TDF BOMBAS DE AGUA
TDF BOMBA JOCKEY

Debido a que son responsabilidad de los contratistas de cada especialidad.

1.26 Sistema de Voz y Datos, solo se considera su canalización.

1.27 Todos los izamientos de equipos y/o materiales verticales y horizontales deben ser
considerados por la constructora.
1.28 Obras civiles; cámaras, excavaciones, retapes, compactados, bases para montaje postes,
calados, sellos, aislación de ductos, pinturas en tuberías y muros, etc…
1.29 Cualquier ítem no indicado, en planilla adjunta.

40
2. OBSERVACIONES

2.1 Para sistemas de telefonía y corrientes débiles se consideran solamente ductos

enlauchados.
2.2 Para la distribución de alumbrado y enchufes se considera tubería de acero galvanizado
(EMT) de ½”, debido a que se considera toda la canalización a la vista y por normativa se
debe considerar la canalización ya señalada.
2.3 Se considera conductor toxfree 150MM entreGrupo Electrógeno y Tablero de Transferencia
(TTA).
2.4 Para la canalización de Corrientes Débiles, se considera tubería PVC, según lo proyectado.
2.5 Se considera el suministro de los tableros, según lo proyectado.
2.6 . Se considera cañería de acero galvanizado ¾” para el recorrido de la red inerte de
bomberos.
2.7 Para la red inerte de bomberos se considera un enchufe macho fijo marca Legrand modelo
051186.
2.8 Para los artefactos del proyecto en referencia, se consideran marca Bticino línea Magic,
debido a que no se describe.
2.9 Se considera conductor desnudo de 2 AWG, para el recorrido de bandeja porta conductora,
ya que se describe en detalle de láminas “ELE 06 a 10”.
2.10 Se considera señalética de escapa con autonomía de 1,5 hrs. marca Legrand, debido a
que no se describe marca ni modelo.
2.11 Para el Banco de Condensadores N°1 se considera un alimentador de 107,2mm² y
33,6mm² (3F + 1T), debido a que no se encuentra proyectado.

2.12 Se consultan las siguientes marcas de equipos o similar calidad, previa aprobación por
parte de la ITO:

Transformador : No Aplica .
Celdas : No Aplica.
Grupo Electrógeno-TTA : Cummins, Electropower.
Tableros Eléctricos : Spectrum, Armetal, Ingelectric.
Equipamiento Tableros : Legrand, Merlin Gerin, Schneider
Artefactos (int./ench.) : BTicino Magic.
Ducto de Barra : LS Cable& System, PPE, Megabarre, Legrand, o
similar calidad.
UPS : No Aplica.

41
 2.13 Todos los equipos aportados por el mandante, deberán ser entregados armados y
embalados en bodega general de la obra. El contratista eléctrico retirará de sus bodegas
los equipos, cada vez que sean requeridos para su instalación, eximiéndolo de
responsabilidad en caso de deterioro, robo u otro daño que pueda sufrir antes de su
instalación.
2.14 La empresa constructora deberá aportar los espacios físicos para nuestra instalación de
faenas y aportar los servicios básicos como son agua potable, duchas, baños y energía
eléctrica., durante el transcurso de la obra.
2.15 Nuestra oferta incluye todo lo indicado en proyecto versión “0” y detalle adjunto por lo tanto
cualquier modificación de proyecto, o trabajo solicitado en obra, será motivo de estudio y
presupuesto adicional.
2.16 Este presupuesto tiene una vigencia de 60 días a partir de la fecha de envió.

Sin otro particular y atentos a cualquier consulta, saludan atentamente a Uds.

JOSE ROMERO C. CRISTOPHER ALVIAL T.

Gerente Comercial Subgerente Comercial
MONTAJE ELECT. J&C. S.A MONTAJE ELECT. J&C. S.A

42
