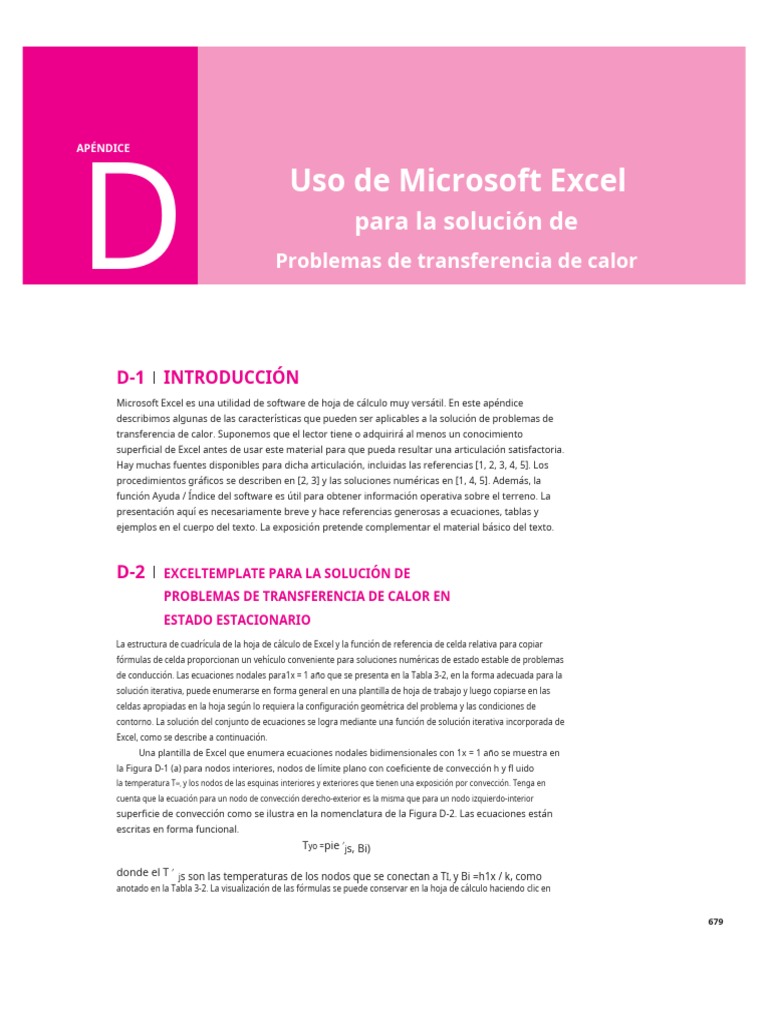

D

APÉNDICE

Uso de Microsoft Excel

para la solución de
Problemas de transferencia de calor

D-1 INTRODUCCIÓN
Microsoft Excel es una utilidad de software de hoja de cálculo muy versátil. En este apéndice
describimos algunas de las características que pueden ser aplicables a la solución de problemas de
transferencia de calor. Suponemos que el lector tiene o adquirirá al menos un conocimiento
superficial de Excel antes de usar este material para que pueda resultar una articulación satisfactoria.
Hay muchas fuentes disponibles para dicha articulación, incluidas las referencias [1, 2, 3, 4, 5]. Los
procedimientos gráficos se describen en [2, 3] y las soluciones numéricas en [1, 4, 5]. Además, la
función Ayuda / Índice del software es útil para obtener información operativa sobre el terreno. La
presentación aquí es necesariamente breve y hace referencias generosas a ecuaciones, tablas y
ejemplos en el cuerpo del texto. La exposición pretende complementar el material básico del texto.

D-2 EXCELTEMPLATE PARA LA SOLUCIÓN DE

PROBLEMAS DE TRANSFERENCIA DE CALOR EN
ESTADO ESTACIONARIO
La estructura de cuadrícula de la hoja de cálculo de Excel y la función de referencia de celda relativa para copiar
fórmulas de celda proporcionan un vehículo conveniente para soluciones numéricas de estado estable de problemas
de conducción. Las ecuaciones nodales para1x = 1 año que se presenta en la Tabla 3-2, en la forma adecuada para la
solución iterativa, puede enumerarse en forma general en una plantilla de hoja de trabajo y luego copiarse en las
celdas apropiadas en la hoja según lo requiera la configuración geométrica del problema y las condiciones de
contorno. La solución del conjunto de ecuaciones se logra mediante una función de solución iterativa incorporada de
Excel, como se describe a continuación.
Una plantilla de Excel que enumera ecuaciones nodales bidimensionales con 1x = 1 año se muestra en
la Figura D-1 (a) para nodos interiores, nodos de límite plano con coeficiente de convección h y fl uido
la temperatura T∞, y los nodos de las esquinas interiores y exteriores que tienen una exposición por convección. Tenga en
cuenta que la ecuación para un nodo de convección derecho-exterior es la misma que para un nodo izquierdo-interior
superficie de convección como se ilustra en la nomenclatura de la Figura D-2. Las ecuaciones están
escritas en forma funcional.
Tyo =pie ′ js, Bi)

donde el T ′ js son las temperaturas de los nodos que se conectan a TI, y Bi =h1x / k, como
anotado en la Tabla 3-2. La visualización de las fórmulas se puede conservar en la hoja de cálculo haciendo clic en

679
 Figura D-1a Plantilla de estado estacionario.

Figura D-1b Plantilla para interfaces compuestas.

680
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 681

Figura D-2 Nomenclatura para ecuaciones nodales de estado estacionario con

1x = 1 año.

Figura D-3 Nomenclatura del límite compuesto.

Compuesto derecho
Superficie

Abajo a la derecha
esquina compuesta

Material interior

Material exterior

K = k (material exterior) / k (material interior)

K = 1, sin compuesto
K = 0.001 exterior altamente aislante, interior altamente
conductivo
K = 1000 interior muy aislante, exterior muy
conductivo

HERRAMIENTAS / OPCIONES / VER / comprobar fórmulas. La visualización de valores numéricos calculados

por las fórmulas se logra quitando la marca de verificación del cuadro de fórmulas.
Se encuentran fórmulas más complejas con una superficie de interfaz o esquina que separa dos
materiales con diferentes conductividades térmicas. La nomenclatura aplicada a dichos nodos
compuestos se da en la Figura D-3 y las ecuaciones se enumeran en las celdas C35: C49 de la plantilla
en la Figura D-1 (b) para1x = 1 año. Tenga en cuenta que estas fórmulas involucran el parámetro
K = kexterior/kinterior y se prevé su especificación en la celda B51. Este valor se llama $ B $
51 en las fórmulas nodales respectivas, así como el valor de Bi se llama $ B $ 16
en las fórmulas de superficie de convección.
682 D-2 Plantilla de Excel para la solución de problemas de transferencia de calor en estado estable

Criterios de estabilidad para interfaz compuesta

Cuando se formula un problema transitorio que involucra interfaces compuestas, se debe determinar
un incremento de tiempo máximo para el cálculo. Usando el criterio general dado por la Ecuación
(4-46), los incrementos de tiempo máximos permitidos para las interfaces compuestas pueden
escribirse para el1x = 1 año caso como

Pared plana

1τmax = (K + M) (1x)2 /4αext (K +1)

Esquina

1τmax = (3K + M) (1x)2 /4αext (3K +1)

con
K = kext /kEn t y M = αext /αEn t

La configuración para soluciones transitorias se describe en la Sección D-5 y en el Ejemplo D-9 se da un

ejemplo de cálculos de estado estable para un compuesto.
El procedimiento de uso de las plantillas de estado estable es el siguiente:

1. En una hoja de trabajo en blanco, dibuje el sistema nodal en una parte de la cuadrícula de la hoja de
trabajo lejos de las celdas ocupadas por las fórmulas en la Figura D-1. Recuerda que la solución es para
1x = 1 año aunque la cuadrícula de la hoja de trabajo no sea exactamente cuadrada. Tenga en cuenta el
tipo de nodo (interior, convección, esquina, etc.) para cada celda o conjunto de celdas, es decir, todos
los nodos internos usarán la fórmula de C6 en la plantilla, una superficie de convección exterior derecha
usará la fórmula en C8, etc.
2. Haga clic en HERRAMIENTAS / OPCIONES / CÁLCULO / casilla de verificación de iteración. Importante:
asegúrese de que la casilla "Opciones del libro de trabajo / Precisión mostrada" NO esté marcada. Excel
calcula con precisión de 15 dígitos a menos que esta casilla esté marcada. Se puede producir un error de
redondeo severo si no se realiza la precisión total.
3. Copie / pegue la fórmula de tipo apropiada de la Columna C en cada celda de la hoja de trabajo
reservada en el paso 1 Cuando se requieren múltiples aplicaciones como para varios nodos interiores, o
varios nodos a lo largo de una superficie, la función Arrastrar-Copiar de Excel se puede usar para
acelerar el proceso. Observe de la Tabla 3-2 que una superficie aislada se acomoda estableciendo Bi = 0
para esa superficie. Entonces, una superficie del lado derecho aislada usaría la fórmula en C8 con cero
(0) sustituido por $ B $ 16 en la fórmula.
4. Introduzca valores numéricos para las temperaturas nodales límite especificadas en las celdas
correspondientes. Estas celdas no requieren una entrada de fórmula; sólo un valor numérico.
5. Ingrese valores numéricos para Bi y la temperatura de convección en las celdas B16 y B17.
NOTA: Si hay diferentes valores de h y T∞ para diferentes superficies, deben ingresarse en
consecuencia en las ecuaciones nodales después la operación de copiar / pegar del paso 3.
6. Si las fórmulas se han retenido en la pantalla durante los pasos anteriores, la solución numérica
aún no aparecerá. Para mostrar la solución, haga clic en HERRAMIENTAS / OPCIONES / VER /
eliminar la marca de verificación del cuadro Fórmulas. La solución aparecerá de acuerdo con el
número de iteraciones seleccionadas. El valor predeterminado es 100 iteraciones, que suele ser
satisfactorio. Consulte la Ayuda / Índice de Excel para obtener instrucciones sobre
modificaciones de iteraciones, etc. El número de iteraciones que se necesitarán depende del
problema físico y del número de nodos empleados en la formulación.
7. Se puede obtener una visualización gráfica de los resultados utilizando el Asistente para gráficos de Excel y un
gráfico de malla de alambre o de superficie de color. En los ejemplos se muestran algunas pantallas típicas.
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 683

En estas pantallas no se ha intentado finalizar los gráficos con la escala y las etiquetas de coordenadas
o los cosméticos adecuados. Se presentan esencialmente como aparecen inicialmente en el Asistente
para gráficos. La adición de un etiquetado adecuado es importante, por supuesto, en la presentación
final de los resultados.
8. Los efectos de los cambios en las condiciones de contorno pueden observarse modificando el
valores de entrada para Bi, T∞, o temperaturas de límite fijo. Los cambios aparecerán tanto en los
valores tabulados de temperaturas como en las pantallas gráficas. Si lo desea, separe
Las celdas pueden emplearse en una ubicación conveniente en la hoja de trabajo para el cálculo de Bi a
partir de valores ajustables de h, 1x, y k.
9. Las plantillas de hojas de trabajo de las Figuras D-1 (a, b) están disponibles en el disco.

D-3 SOLUCIÓN DE ECUACIONES

PARA PROPIEDADES NO
UNIFORMES / O NO UNIFORMES
La ventaja de la plantilla y el procedimiento anteriores es que la función de copia de celda relativa de
Excel acelera la escritura de las ecuaciones nodales. Además, las soluciones numéricas se muestran
en un formato que coincide con la configuración de la situación física. La función de copia de celda
relativa solo se puede emplear para el caso de cuadrículas cuadradas con1x = 1 año.
Alternativamente, las ecuaciones nodales pueden escribirse por separado para nodos
individuales y luego resolverse con el mismo procedimiento iterativo. Si las ecuaciones se escriben
individualmente, se pueden formular usando la nomenclatura de resistencia general de la Ecuación
(3-32), que por supuesto permite cualquier posible configuración de1x y 1 año, así como diferentes
materiales. Un valor de Bi =h1x / 1k ya no tiene sentido en este caso y el valor de h se ingresa para
cada ecuación según sea necesario. El procedimiento es así:

1. Dibuje la geometría del problema y especifique la nomenclatura para las temperaturas nodales y
los valores de 1x y 1 año.
2. Escriba la ecuación para cada nodo en la forma de Ecuación (3-32).
3. Aparte dos columnas y norte filas, con n = número de nodos de temperatura. Haga clic en
HERRAMIENTAS / OPCIONES / VER / Verificación de fórmulas y HERRAMIENTAS / OPCIONES / CÁLCULO /
Verificación de iteraciones.
4. Ingrese T1 = en 1S t columna, 1S t hilera; T2 = en 1S t columna, 2Dakota del Norte hilera; etcétera.

5. Ingrese la fórmula de temperatura nodal respectiva del paso 2 en la segunda columna, refiriéndose a
las temperaturas adyacentes usando sus respectivas ubicaciones de fórmula de celda (es decir, T1
estará en el 1S t fila de la columna 2, T2 estará en la 2Dakota del Norte fila de la columna 2, etc.).
6. Haga clic en HERRAMIENTAS / OPCIONES / VER / Desmarcar el cuadro de fórmulas. Aparecerá la solución. La
solución obtenida con este procedimiento no está en una forma adecuada para una fácil visualización gráfica.

D-4 FUENTES DE CALOR Y RADIACIÓN

CONDICIONES DE BORDE
Como se señaló en el Capítulo 3, las ecuaciones nodales para 1x = 1 año como se muestra en la Tabla 3-2
puede modificarse para incluir fuentes de calor y condiciones de frontera de radiación agregando el
siguiente término al numerador de cada ecuación:

qyo = q̇I1VI [D-1]

684 D-5 Procedimiento de Excel para la transferencia de calor transitoria

para fuentes de calor y

qyo =q′ ′rad,I ×1AI [D-2]

para los nodos de límite de radiación donde q̇ = generación de calor por unidad de volumen y q′ ′
rad,I
esdesalentar-
extraído de acuerdo con los procedimientos del Capítulo 8. En el caso común en el que un nodo límite de
superficie que tiene una emisividad de ǫI intercambia calor con un entorno de gran radiación en Tr,
tenemos para el transferencia neta radiante al nodo de superficie:

qrad,yo =σǫI1AI(T 4 r -T 4 I ) [D-3]

Todas las temperaturas deben expresarse en grados absolutos. Tr puede ser o no igual a la temperatura de
un ambiente de convección en contacto con el nodo de superficie. 1AI es el área de la superficie de
el nodo I expuesto a la temperatura de radiación Tr.
Nuevamente, la ventaja del tipo de solución de hoja de cálculo de Excel es que los nodos pueden
estar dispuestos en el mismo patrón geométrico que el problema físico y, por lo tanto, brindar la
oportunidad de que coincida una visualización gráfica de las temperaturas. Los ejemplos ilustran el
uso del método.

D-5 PROCEDIMIENTO EXCEL PARA TRANSFERENCIA DE

CALOR TRANSITORIA
Configuración de hoja de trabajo

1. Colocar Aparte un bloque de celdas para cálculos de nodos con

Número de nodos de temperatura = número de columnas Número

de filas de tiempo = número de incrementos de tiempo + 3

2. Determine y enumere las propiedades del material en una parte de la hoja de trabajo, aparte del bloque
reservado para los cálculos nodales. Proporcione celdas para enumerar las condiciones de contorno en esta
misma área. También proporcione celdas de cálculo para Bi y Fo para el caso en que1x = 1 año.
Proporcione una celda para la especificación de la selección del incremento de tiempo de acuerdo con el cálculo
en el paso 3 a continuación.
3. Determinar el incremento de tiempo máximo permitido 1τ para cada nodo de acuerdo con la
Ecuación (4-46). Si1x = 1 año, Los nodos de las esquinas exteriores serán los más restrictivos de
acuerdo con las entradas de la Tabla 4-2.

En el bloque establecido a un lado para los cálculos de temperatura nodal

4. Utilizando un esquema del diseño del nodo para el problema, establezca la nomenclatura para las
temperaturas del nodo en la fila superior de cada columna e ingrese T1 =, T2 =, etc.
5. Salta una fila.
6. Inserte valores iniciales (tiempo = 0) para cada temperatura nodal en la siguiente fila, o ingrese
fórmulas para calcular estos valores a partir de otros datos del problema, es decir, una variación
espacial que se especifica en términos de ubicación del nodo.
7. En la siguiente fila, inserte (escriba) fórmulas para cada Tp +1 en forma de Ecuación (4-47) o la fórmula respectiva
de la Tabla 4-2 para el caso de 1x = 1 año. En las fórmulas, consulte los valores de Tpag especi fi cado en la fila
del paso 6. Para conservar una visualización de todas las fórmulas durante la configuración, haga clic en la
casilla de verificación HERRAMIENTAS / OPCIONES / VER / Fórmula. Especifique el incremento de tiempo, o Fo y
Bi para cada fórmula nodal en términos de las ubicaciones de celda proporcionadas en el paso 2 anterior.
8. Arrastre y copie las fórmulas para un número de filas igual al número de incrementos de tiempo deseados.
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 685

Ejecución de programa y gráficos de resultados

9. ¡Verifique las fórmulas para ver que sean correctas!
10. Seleccione un incremento de tiempo que tenga un valor menor que la condición más restrictiva
determinada en el paso 3. Tenga en cuenta el tiempo total deseado en la solución final y el número
de incrementos de tiempo (filas) disponibles. Si es necesario, arrastre y copie las fórmulas para filas
adicionales.
11. Inserte todas las propiedades del material, las condiciones de contorno y las condiciones iniciales en las celdas
proporcionadas en los pasos anteriores.
12. Si aún se muestran fórmulas, haga clic en HERRAMIENTAS / OPCIONES / VER / Eliminar marca de verificación
del cuadro de fórmula. Aparecerá la solución.
13. Los gráficos de las temperaturas nodales en función del número de incrementos de tiempo (filas) se pueden
obtener utilizando el Asistente de gráficos y un Gráfico de linea pantalla, con o sin marcadores de datos. Si se
muestra un número suficientemente grande de incrementos de tiempo, las soluciones se acercarán a los
valores de estado estable. El número de incrementos de tiempo necesarios para obtener el estado
estacionario depende obviamente de la configuración geométrica, las propiedades del material, las
condiciones iniciales y, de manera no insignificante, el valor de1τ seleccionado.

Gráficos de resultados transitorios con configuración geométrica

Los gráficos de líneas obtenidos en el paso 13 coinciden con los números asignados a sus respectivos
nodos. Los resultados también pueden presentarse en un formato que coincida con la configuración
geométrica del problema físico mediante el siguiente procedimiento.
14. En un área de la hoja de trabajo alejada de los cálculos del paso 12 anterior, o en una nueva hoja de
trabajo, reserve un bloque de celdas con la configuración para abordar el problema físico; una celda
para cada nodo (1x = 1 año). Asegúrese de incluir celdas para todas las temperaturas nodales de
límite fijo.
15. Para cada celda, correspondiente a la nomenclatura del problema, ingrese la fórmula = $ columna
(nodo de temperatura), fila (incremento de tiempo). Todos los números de fila serán los
mismos para el mismo incremento de tiempo, aunque aparezcan en filas diferentes en la hoja
de trabajo.
dieciséis. La matriz de números obtenida en el paso 15 se puede representar gráficamente con el Asistente para gráficos como
una malla de alambre, un gráfico de áreas o un gráfico de superficie en 3D para mostrar el perfil de temperatura en la
geometría para el incremento de tiempo respectivo.
17. Para obtener la distribución de temperatura en un incremento de tiempo posterior, copie el bloque de
celdas obtenido en el paso 15 a otra ubicación en los números de fila iguales a la fila (paso 15)
+ diferencia en incrementos de tiempo = fila (nuevo bloque de celdas). Si la parte superior del bloque de celdas en el
paso 15 estaba en la fila 10 para el incremento de tiempo 2, la parte superior del bloque de celdas estará en la fila 13
para el incremento de tiempo 5, y así sucesivamente.
18. Repita el procedimiento del paso 17 durante tantos incrementos de tiempo como desee. Aunque una sola
hoja de trabajo puede acomodar muchas pantallas, puede ser conveniente copiar / pegar las
soluciones en varias hojas de trabajo para fines de impresión.

También es posible realizar el cálculo transitorio utilizando la función de recálculo de Excel mediante la
cual las ecuaciones se organizan en dos filas para incrementos de tiempo sucesivos y referencias circulares.
El número de incrementos de tiempo se puede especificar para el resultado final sin mostrar valores
intermedios. Este enfoque puede ser preferible para un gran número de incrementos de tiempo, o en
aquellos casos en los que el único resultado deseado es para un tiempo transcurrido específico. El método se
describe en [1]. También puede ser conveniente el uso de Visual Basic. Los resultados aún pueden copiarse
en un bloque de celdas de hoja de cálculo que represente la configuración geométrica del problema físico.
Este enfoque, sin embargo, no proporciona datos para la construcción de los gráficos de líneas de
temperatura-tiempo descritos en el paso 13 anterior. Para complejos
686 D-5 Procedimiento de Excel para transitorios Transferencia de calor

problemas, o aquellos en los que los Los resultados deben mostrarse en un formato especial, una combinación
métodos pueden ser necesarios.

Distribución de temperatura
EJEMPLO D-1 en placa bidimensional

El sistema de placas bidimensionales descrito por la ecuación (3-20) se analiza numéricamente muy fácilmente.
icamente usando una configuración de Excel para las ecuaciones nodales. Nosotros elegimosT1 =0 como límite constante
temperatura a lo largo del fondo y los lados de la placa y T2 =100 como la temperatura constante a lo largo de la parte
superior del plato. La cuadrícula de Excel se configura como se muestra en la Figura Ejemplo D-1 (a) con el
temperatura constante de 100 insertada en las celdas E5: Q5. Las temperaturas cero se insertan en las celdas E6:
E44, Q6: Q44 y F44: P44. Todos los demás nodos son nodos interiores y tienen la misma forma de ecuación nodal,
es decir, la que se da en la celda C6 de la plantilla. Por lo tanto, esta fórmula se copia en la celda F6 y luego se
arrastra y se copia en las celdas de temperatura restantes. La solución aparece como se muestra en la Figura
Ejemplo D-1 (b).
Las visualizaciones gráficas de los resultados se pueden presentar simplemente como vistas en planta y en alzado de los
perfiles de temperatura como se muestra en la Figura Ejemplo D-1 (c), o como una colección de gráficos 3-D acoplados

Figura Ejemplo D-1a Diseño de cuadrícula.

 Figura Ejemplo D-1b

Figura Ejemplo D-1c

687
688 D-5 Procedimiento de Excel para la transferencia de calor transitoria

Figura Ejemplo D-1d

con las vistas en planta y en alzado, como se muestra en la Figura Ejemplo D-1 (d). También se pueden utilizar presentaciones en
color, pero los gráficos que se proporcionan aquí están impresos en escala de grises.

Solución Excel y visualización de la distribución de

EJEMPLO D-2 temperatura en aletas rectas bidimensionales

La aleta gruesa en la Figura Ejemplo D-2 (a) es muy larga en la dirección perpendicular a la página, y su
grosor t es suficientemente grande en comparación con la longitud L para causar un bidimensional
distribución de la temperatura que se produce cuando se expone al ambiente de convección a h, T∞. Se configura
una cuadrícula bidimensional como se muestra en la Figura Ejemplo D-2 (b). El ambiente de convección
la temperatura es 0◦C con la temperatura base fijada en 100◦C.Las ecuaciones nodales se escriben en el
formato que se muestra en la Tabla 4-2 y los valores respectivos de Bi =h1x / k. La técnica para configurar
el problema en Excel se describe en la Sección D-2, y los resultados de los cálculos se muestran en
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 689

Figura Ejemplo D-2a, b

Figura Ejemplo D-2 (c) para diferentes valores del parámetro Biot. Las pantallas 3-D ilustran el siguiente
comportamiento del sistema:

1. Los valores más pequeños de Bi (convección pequeña, conducción grande) dan como resultado perfiles de temperatura más
uniformes en todo el espesor de la aleta, es decir, la aleta se comporta más como una aleta unidimensional como se describe
en el Capítulo 2.
2. Los valores más pequeños de Bi también dan como resultado una disminución menos rápida de la temperatura a lo largo de la aleta.

3. Los valores más altos de Bi (alta convección, baja conducción) provocan una rápida caída de temperatura a
lo largo de la aleta. Para Bi suficientemente grande, la aleta se comporta como una aleta “infinita” con la
punta alcanzando la temperatura ambiente.

Las soluciones de hoja de cálculo de Excel también se pueden usar para obtener vistas en planta y en alzado de los perfiles
de temperatura en la fi n como se ilustra en la Figura Ejemplo D-2 (d) para Bi = 1.0. También se pueden proporcionar
pantallas a color para fines de presentación, pero la escala de grises se presenta aquí por economía
razones.

Solución de Excel del ejemplo 3-5

con y sin condición de límite de radiación EJEMPLO D-3

Este ejemplo es bastante sencillo en formato Excel. Implica una reserva de 16 celdas, 7 para las temperaturas
límite fijas y 9 para las temperaturas nodales desconocidas. Usando la plantilla y el procedimiento de estado
estable, dejamos a un lado el bloque E2: H5 y copiamos las fórmulas apropiadas como se muestra en la Figura
Ejemplo D-3 (a). Las celdas $ B $ 16 y $ B $ 17 corresponden a Bi =h1x / k =1/3
y T∞ =100◦C.Cuando se ejecuta el procedimiento de iteración, la solución aparece como se muestra en
690 D-5 Procedimiento de Excel para la transferencia de calor transitoria

Figura Ejemplo D-2c

Figura el Ejemplo D-3 (b) junto con un gráfico de malla de alambre de las temperaturas. La solución
concuerda con la del ejemplo 3-5, pero difiere ligeramente debido al redondeo de 4 2/3 a 4,67.
Ahora considere el mismo ejemplo pero con las superficies expuestas que tienen ǫ =0.9 e intercambiando
energía radiante con un gran recinto que tiene Tr = 100◦C = 373 K. Podemos examinar los efectos de
la radiación al incluir el término
( )
4
qrad,I =σǫ 1A
I T 4I -T r I /k [a]
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 691

Figura Ejemplo D-2d Perfiles de temperatura para Bi = 1.0.

en el numerador de cada una de las fórmulas del nodo límite (nodos 3,6,7,8,9). La superficie para
cada uno es 1x =1/3 y Tr = 373 con TI escrito (en e) ach fórmula como
◦
Tyo =TI C +273

para temperaturas nodales expresadas en ◦C. Por lo tanto, La ecuación (a) se convierte en

qrad,yo = (5.669×10-8) (0,9) (1/3) (3934 - (Tyo +273)4) /10 [B]

Este término ahora se ingresa en el numerador para cada fórmula de nodo límite como se muestra en la Figura Ejemplo
D-3 (c) para la columnaH. Finalmente, se ejecuta la solución iterativa y las soluciones se muestran como se muestra en la
Figura Ejemplo D-3 (d). Tenga en cuenta que las temperaturas son sustancialmente más bajas que las obtenidas con un
límite de convección solo debido a la pérdida de calor radiante adicional. La diferencia se muestra gráficamente en las
pantallas de malla de alambre.

Figura Ejemplo D-3a Fórmulas.

 Figura Ejemplo D-3b

Figura Ejemplo D-3c Fórmulas de nodo límite para radiación.

Figura Ejemplo D-3d Convección y radiación

condiciones de borde.

692
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 693

Placa con fuente de calor límite y convección EJEMPLO D-4

La placa bidimensional que se muestra en la Figura Ejemplo D-4 (a) tiene los tres lados inferiores mantenidos a una
temperatura constante de 100ºC.◦C mientras la superficie superior está expuesta a un entorno de convección
a T∞ =0◦C. Además, se impone una fuente de calor en el nodo indicado. La fuerza de la fuente de
calor esq̇ =400 k donde k es la conductividad térmica del material. El límite de convección
es tal que Bi = 0,5. Examinaremos la distribución de temperatura en el sólido para estas condiciones dadas, con
una configuración que permite cambios en las especificaciones.
Empleamos la plantilla de estado estable de la Sección D-2 y reservamos el bloque de celdas E4: M13 para
los cálculos. La inclusión de nodos para las temperaturas de límite fijo requiere 90 celdas. Las temperaturas límite
fijas de 100◦Cuidado insertado en las celdas E4: E13, F13: L13 y M4: M13. Las fórmulas para los nodos interiores
se copian de la celda C6 al bloque F5: L12. Las fórmulas para una superficie de convección superior se copian de
la celda C13 a F5: L5. Además, el valor deq̇ / k especificado en la celda $ B $ 15 (en este caso 400) se agrega al
numerador de la fórmula para la celda H4, la celda que representa el nodo con la fuente de calor. En la Figura
Ejemplo D-4 (b) se muestra una visualización de una parte de las fórmulas nodales.
Cuando se ejecuta el procedimiento de solución iterativa, los resultados aparecen como se muestra en la Figura
Ejemplo D-4 (c) junto con un gráfico de malla de alambre del perfil de temperatura. La temperatura tiene un

Figura Ejemplo D-4a

Figura Ejemplo D-4b Porción de fórmulas.

694 D-5 Procedimiento de Excel para la transferencia de calor transitoria

Figura Ejemplo D-4c Figura Ejemplo D-4d q̇ =400k, Bi = 0,5.

pico obvio en el nodo que contiene la fuente de calor, es constante a lo largo de los límites inferiores y desciende cerca de
la superficie de convección. Las vistas en planta de la distribución de temperatura también se muestran en la Figura
Ejemplo D-4 (d). El comportamiento irregular de algunas de las isotermas se debe a la cuadrícula relativamente gruesa y al
esquema de interpolación del software. El uso de una estructura de rejilla más fina produciría curvas más suaves.

Los efectos de las diferentes intensidades de la fuente de calor, coeficientes de convección o temperaturas
ambientales pueden examinarse ingresando nuevos valores para las cantidades respectivas en las celdas B15, B16,
y B17.

Análisis transitorio del ejemplo 3-5

EJEMPLO D-5 llevado a estado estacionario

Suponga que el sólido bidimensional del ejemplo 3-5 se mantiene a una temperatura uniforme inicial de
100ºC.◦C.Las superficies inferior y derecha se exponen repentinamente a un límite de convección.
con h =10 W / m2 · ◦C y T∞ =100◦C, mientras que la superficie izquierda se mantiene en 100◦C y la
superficie superior se eleva a 500◦C. Las propiedades del material son: ρ =8000 kg / m3, c =290 J / kg · ◦C,
y k =10W / m · ◦C. 1x = 1y =1/3 m. Elegiremos un valor apropiado de1τ y calcular
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 695

la respuesta transitoria usando el sistema de nodos que se muestra en la Figura 3-9 para el Ejemplo 3-5. Se proporcionarán dos
pantallas gráficas paran = 5 incrementos de tiempo y para norte suficientemente grande para alcanzar el estado estacionario. Se
mostrará que la solución de estado estacionario coincide con la obtenida en el ejemplo 3-5.
Primero, calculamos los valores de Bi y α como

Bi =h1x / k = (10) (1/3) / 10 = 1/3

α = k / ρc =10 / (8000) (290) = 4,31×10-6 metro2 /s

En el capítulo 4 señalamos que para1x = 1 año La selección de incremento de tiempo más restrictiva está determinada por un nodo de
esquina exterior de modo que

1τmax ≤ (1x)2 /4α (1 + Bi) = 4833 seg.

Nosotros elegiremos 1τ = 4000 seg para el cálculo y determinar el módulo de Fourier como

Fo =α1τ / (1x)2 =0.1862

Tenga en cuenta que hay 16 nodos en el problema físico, pero se especifican 7 temperaturas nodales límite, por
lo que solo 9 nodos participan en el proceso de calentamiento. Las columnas A a I están reservadas para el
proceso de cálculo de nueve nodos con etiquetas de fila 1 como

AB C
T1 = T2 = T3 = etc.

Se omite la fila 2. Las temperaturas iniciales para todos los nodos se ingresan en la fila 3 como los valores dados
de 100. Las ecuaciones nodales ahora se ingresan en la fila 4 usando la formulación de la Tabla 4-2. Los valores
calculados de Bi y Fo se insertan en las celdas M1 y O1 por conveniencia y luego se denominan $ M $ 1 y $ O $ 1
en las fórmulas nodales. Las ecuaciones resultantes se muestran en la Figura Ejemplo D-5 (a). A continuación, las
ecuaciones se copian mediante arrastre para 43 filas, lo que permite un número suficiente de incrementos de
tiempo para alcanzar el estado estable. La columna de visualización de la solución transitoria se muestra en la
Figura Ejemplo D-5 (b).
Las temperaturas nodales después de 5 incrementos de tiempo se muestran en la fila 8 y los valores de estado
estable se alcanzan para filas mayores de aproximadamente 35. Para obtener una representación gráfica de la (s) solución
(es) en una configuración que coincida con la geometría, debemos apartar un bloque de 16 celdas, correspondiente a 7
temperaturas de límite fijo más 9 nodos de temperatura variable. Hemos seleccionado K2: N5 como

Figura Ejemplo D-5a Ecuaciones nodales.

 Figura Ejemplo D-5b Valores numéricos.

Figura Ejemplo D-5c, d, e

696
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 697

tal bloque como se ilustra en la Figura Ejemplo D-5 (c). Para 5 incrementos de tiempo (fila 8), las fórmulas se
ingresan como = $ A8, = $ B8, y así sucesivamente para los nodos 1, 2, etc. Las temperaturas límite fijas de 100 y
500◦C también se ingresan como valores constantes para sus ubicaciones de celda. Las soluciones numéricas para
n =51τ luego aparecerán en el bloque de 16 celdas.
Para mostrar la solución en n =401τ (estado estable), el bloque de celdas en K2: N5 se selecciona y se copia en otra
ubicación comenzando con la fila 37 (fila 2 + aumento en el número de incrementos de tiempo). En este caso hemos
elegido el bloque y las temperaturas correspondientes a 40 incrementos de tiempo como se muestra en la configuración
geométrica del problema. Finalmente, los gráficos de malla de alambre para los dos incrementos de tiempo se muestran
en los ejemplos de la figura D-5 (d) y (e). Por supuesto, se pueden obtener visualizaciones para otros incrementos de
tiempo utilizando el mismo procedimiento.
Se puede optar por presentar los gráficos en la misma hoja de trabajo que los valores numéricos tabulados,
o como gráficos en hojas de trabajo separadas, dependiendo del uso final que se haga de la información.
También se pueden agregar características cosméticas para fines de presentación.
Tenga en cuenta que la solución transitoria presentada en las columnas A a través de I no muestra los nodos de
temperatura de límite constante, mientras que las pantallas en el formato de configuración geométrica muestran con
bastante claridad la influencia de la superficie caliente y el enfriamiento por convección en la distribución de temperatura
en el sólido. Observamos nuevamente que la inclusión de los nodos de temperatura límite constante es una parte esencial
de las presentaciones en los ejemplos de la figura D-5 (d) y (e).

Comparación con la solución en estado estacionario del ejemplo 3-5

Tenga en cuenta que la solución de estado estable del ejemplo 3-5 coincide con la solución transitoria anterior cuando se
traslada a un número suficientemente grande de incrementos de tiempo.

D-6 FORMULACIÓN PARA CALEFACCIÓN

DE CAPACIDAD LUMPED CON CONVECCIÓN Y
RADIACIÓN
Como hemos señalado varias veces, los problemas de transferencia de calor en la práctica implican con frecuencia
más de un modo de transferencia de calor. En esta sección examinamos el problema de un sólido de capacidad
concentrada que recibe (o pierde) calor de un ambiente de convección caracterizado por una superficie.
coeficiente de convección hC y temperatura del fluido TC, ambos pueden variar con el tiempo o
la temperatura del sólido. Se supone que el fl uido es transparente a la radiación térmica. El
La combinación sólido-fluido está rodeada por un gran recinto que tiene una radiación efectiva.
temperatura de Tr que intercambia calor con el sólido por radiación. El sistema se ilustra en la Figura
D-6, donde mostramos un sólido con aletas con un agujero en el centro.
Suponemos que el sólido irradiará con alguna emisividad efectiva ǫ de un área de
superficie radiante igual a la de un cilindro que encierra la superficie aleteada y descrito por el
ecuación mostrada Suponemos que el área de convección AC es la superficie total del sólido
expuesto al fl uido circundante con el coeficiente de convección promedio hC.
Suponiendo que el sólido se comporta como una capacidad concentrada, tenemos el balance energético

Tasa de aumento de la energía interna del sólido = transferencia de calor al sólido por convección

+ transferencia de calor a sólido por radiación.

o
ρc V dT / dτ = hCAC(TC -T) + σ ǫAr (T 4 r -T 4) [D-4]

donde hemos utilizado la relación para el intercambio radiante en un recinto grande descrito por la
Ecuación (8-43a) o (1-12). Por lo tanto, estamos asumiendo que el área del recinto es muy
grande en comparación con Ar. Para ser generales, permitimos hC, TC, y Tr variar con el tiempo y / o el
698 D-6 Formulación para el calentamiento de capacidad concentrada con convección y radiación

Figura D-6

Gran recinto en Tr

D2

D1

Convección
medio ambiente hC , TC

2 /4
Ar=pag
d L2 2!pagD2
Ac = Superficie total expuesta a fluidos

temperatura del sólido, y luego escriba la Ecuación (D-4) en forma de diferencia finita adecuada para
solución numérica. Designación de las temperaturas al inicio de un incremento de tiempo con
subíndice (pag) y las temperaturas al final del incremento de tiempo 1τ con subíndicep +1),
La ecuación (D-4) se convierte en [
]
4 -T 4
Tp +1 =Tp + hCAC(Tc, p -Tp) +σǫAr (Tr, p pag) (1τ / ρcV) [D-5]

Durante un cálculo numérico, puede ser deseable observar la temperatura separada

efectos de la radiación y la convección escribiendo la Ecuación (D-5) en la forma

Tp +1 =Tp +DTconv +DTrad [D-6]

con las designaciones obvias

DTconv =hCAC(Tc, p -Tpag)(1τ / ρcV) [D-7]

y ( )
4
DTrad =σ ǫAr T 4 r, p - Tpag (1τ / ρcV) [D-8]

Todas las temperaturas deben estar en grados absolutos debido a los términos de radiación.
Cuando hay problemas de convección libre en los gases, el coeficiente de convección fre-
asume una forma funcional de

h C= B× (T -T)norte
C [D-9]

donde la constante B y exponente norte dependen de la geometría y del fluido. Consulte la Tabla 7-9 para conocer
los valores típicos deB y norte para convección libre en el aire. Para situaciones de convección forzada
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 699

que involucran gases (fluidos transparentes) uno no esperaría una fuerte dependencia de hC sobre la
temperatura del sólido.
Cuando la transferencia de calor por radiación se incluye en el balance de energía en el sólido
concentrado, junto con la posibilidad de coeficientes de convección variables, la respuesta tiempo-
temperatura puede diferir considerablemente del comportamiento exponencial simple descrito en la Sección
4-2. Como resultado, una descripción de tal sistema con una constante de tiempo simple de

τ = cρV / hA

puede tener un error considerable.

Refrigeración de sólidos de aluminio con aletas EJEMPLO D-6

Un sólido de aluminio con aletas como el que se muestra en la Figura D-4 tiene las siguientes especificaciones físicas:

Densidad = 2675 kg / m3
Calor específico = 920 J / kg · ◦
Volumen C = 3.34×10-5 metro3

Emisividad de superficie efectiva = 0,85

Área de radiación efectiva = 0,01141 m2

Superficie total por convección = 0,02298 m2

Figura Ejemplo D-6a Fórmulas.

700 D-6 Formulación para el calentamiento de capacidad concentrada con convección y radiación

Figura Ejemplo D-6b Refrigeración por radiación y convección.

El sólido es inicialmente uniforme en temperatura a 260ºC.◦C = 533 K cuando se coloca en aire ambiente en reposo a 20◦C y
se deja enfriar. Se puede suponer que el coeficiente de transferencia de calor por convección libre es
varían según
h =1,4 (T -T∞)0,25 W / m2 · ◦C [a]

La temperatura de radiación efectiva de las paredes de la habitación circundante también es de 20◦C.

Determine la curva de enfriamiento de temperatura-tiempo para esta situación y compárela con lo que se
experimentaría si el sólido se enfriara solo por convección con h = valor al inicio del enfriamiento. ¿Cuál sería la
constante de tiempo para esta última situación?

Solución
Para este problema, las ecuaciones (D-5, D-6, D-7) se ingresan en la hoja de cálculo de Excel como se muestra en la Figura
Ejemplo D-6 (a). Se selecciona un incremento de tiempo de 60 segundos y se inserta la ecuación (a) para describir el
coeficiente de convección. Las fórmulas se copian para 50 filas aproximadamente para producir condiciones cercanas al
estado estacionario. El valor deh al inicio del enfriamiento es

hinicial =1,4 (533-293)0,25 =5,51 W / m2 · ◦C

Este valor se calcula e indica en la celda E11.

 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 701

Figura Ejemplo D-6c Refrigeración por convección solamente.

La curva de enfriamiento resultante se traza en la Figura Ejemplo D-6 (b) junto con algunas filas de los cálculos.
Tenga en cuenta que las disminuciones de temperatura debido a la radiación y la convección son aproximadamente las
mismas al inicio del enfriamiento; por tanto, descuidar la radiación produciría un grave error.
Para obtener la curva de enfriamiento para h = 5.51 = constante, este valor se ingresa en la celda E14
junto con un valor de exponente de cero en la celda E15. La curva de enfriamiento resultante se muestra en la
Figura Ejemplo D-6 (c), lo que indica un tiempo obviamente más largo para el proceso de enfriamiento que para
el enfriamiento combinado de radiación y convección. La constante de tiempo se calcula de acuerdo con la
Ecuación (4-5) como

τ = ρcV / hA = (2675) (920) (0,0000334) / (5,51) (0,02298) = 649 segundos

Este es el momento de alcanzar el 63,2 por ciento de la caída de temperatura total o un tiempo para alcanzar

T =533- (0,632) (533-293) = 381 K

Para el enfriamiento combinado por convección-radiación, el tiempo para alcanzar esta misma temperatura es de solo
unos 320 segundos, un período mucho más corto. Una especificación de la constante de tiempo en términos de la caída de
temperatura del 63,2 por ciento es obviamente un medio inadecuado para describir el problema combinado del
enfriamiento por convección. En la Figura Ejemplo D-6 (d) se muestra una comparación de las dos curvas de enfriamiento.
702 D-6 Formulación para el calentamiento de capacidad concentrada con convección y radiación

Figura Ejemplo D-6d Comparación de resultados.

Calentamiento transitorio de la caja

EJEMPLO D-7 electrónica en un gabinete

Una pequeña caja de metal que contiene equipos electrónicos bien empaquetados tiene unas dimensiones
aproximadas de un cubo de 10 cm con una masa igual a 0,5 kg y un calor específico de 300 J / kg. · ◦C.La
superficie de la caja es de 0,06 m3 y el calor se genera en la caja a razón de 200 W. La caja de la electrónica está
encerrada por una caja de aluminio que tiene unas dimensiones de unos 25 cm en un lado con una masa de
1,05 kg y calor específico de 890 J / kg · ◦C.La superficie del recinto es de 0,375 m2 y tanto la caja del
equipo electrónico como la carcasa de aluminio tienen emisividades superficiales de ǫ =0.9. El espacio
entre las dos cajas se llena con aire a presión atmosférica con una masa de 0.0176 kg yc =718 J / kg · ◦C. El
sistema está inicialmente a una temperatura uniforme de 20◦C = 293 K cuando se aplica la potencia
eléctrica de entrada de 200 W. El coeficiente de transferencia de calor por convección entre todas las
superficies y el aire contiguo esh =10 W / m2 · ◦C, y toda la asamblea está encerrada en una gran sala a 20◦
C. Usaremos una técnica numérica para determinar el comportamiento tiempo-temperatura de la caja
electrónica y su envolvente.

Solución
La nomenclatura del sistema se indica en la Figura Ejemplo D-7 (a). Ya queA3 ≫A1, la
La transferencia de calor por radiación se puede calcular con Equati (en (1-12)) como

q rad1-2 =σ ǫ1 A 4 1 ( 1 -T 4 3)

q ranuncio3-s =σ ǫ3 A3 T34-T 4 s

Dejando
C1 =metro1C1; C2 =Caire =metroaireCaire; C3 =metro3C3,
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 703

Figura Ejemplo D-7a Nomenclatura.

Caja de aluminio, T3

T2 = Taire

h3,
A3,
T3
Electrónico
Equipo,
Q1,W
Ts, metro1, T1
Alrededores

h2 h1, T1, A1

Figura Ejemplo D-7b Fórmulas.

tenemos
C1 =150 J /◦C; C2 =12,63 J /◦C; C3 =934 J /◦C

Ahora podemos hacer un balance de energía en cada uno de los tres nodos, estableciendo la tasa de energía en
cada nodo igual a la tasa de tiempo de cambio de la energía interna de ese nodo. Para el nodo 1, la electrónica
caja, también hay una entrada de energía de la potencia eléctrica aplicada, que designamos como Q1.
Por lo tanto,
( )
C1dT1 /dτ = Q1 +h1A1 (T2 -T1) +σ ǫ1A1 T 34-T 4 1 [a]

C2dT2 /dτ = h1A [B]

(1 (T1 -T)2) +h2A3 (T3 -T2) ( )
C3dT3 /dτ = h2A3 (T2 -T3) +σǫ1 A1 T 14-T 4 3 + sombrero
33 s -T) +
3 σǫ A 3 3 T s4-T 4
3 [C]

donde todas las temperaturas deben estar en kelvins debido a los términos de radiación. Ts está designado como el
temperatura circundante de la habitación grande. De los datos del problema tenemos

A1 =0,06; A3 =0,375; h1 =h2 =h3 =10

704 D-6 Formulación para el calentamiento de capacidad concentrada con convección y radiación

Figura Ejemplo D-7c Figura Ejemplo D-7d

ǫ1 =ǫ3 =0,9; Ts =20◦C = 293 K

Las ecuaciones (a, b, c) se pueden escribir en forma de diferencias finitas expresando los gradientes de temperatura como

d T / dτ = (Tp +1 -Tpag)/1τ

y todas las temperaturas en el lado derecho de la ecuación como Tpag donde, como siempre, Tpag
representa las temperaturas al inicio del incremento de tiempo 1τ y Tp +1 representa la temperatura al
final del incremento de tiempo. Las fórmulas resultantes se han insertado en una hoja de cálculo de Excel
y se muestran en la Figura Ejemplo D-7 (b) adjunta. Dt se usa para designar el incremento de tiempo
1τ. A continuación, se copian las ecuaciones para una gran cantidad de incrementos de tiempo para realizar el cálculo
transitorio. Los resultados para un incremento de tiempo de 5 segundos se muestran en la Figura Ejemplo D-7 (c) para la
entrada eléctrica dada de 200 W. A modo de comparación, los resultados para una entrada de calor de 100 W se muestran
en la Figura Ejemplo D-7 ( d), lo que indica temperaturas algo más bajas para cada uno de los tres nodos.
El estado casi estable se alcanza después de aproximadamente 120 incrementos de tiempo o 10 minutos con la temperatura
de la caja electrónica alcanzando aproximadamente 473K (200◦C) para una entrada de 200 W y solo alrededor de 400 K (127◦C) para la
entrada de 100W. Las temperaturas de estado estacionario correspondientes para la carcasa de aluminio son aproximadamente 52◦C
y 35◦C.

EJEMPLO D-8 Formulaciones simétricas

En algunos problemas se repite una configuración geométrica de modo que se puede aprovechar la simetría en
la formulación de ecuaciones nodales, reduciendo así el número de nodos necesarios para la solución del
problema. El ejemplo 3-8 muestra una situación de este tipo. En el presente ejemplo, consideramos un material
contenido entre dos paredes con nervios salientes como se muestra en la Figura Ejemplo D-8 (a). La sección entre
las líneas discontinuas se repite, o es una imagen especular de sí misma y puede emplearse para analizar el
problema total de la pared. El sistema está configurado en forma de 15 por 15 nodos para representar la sección
repetida. El bloque A1: O15 se utiliza para la formulación de Excel, partes del cual se muestran en
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 705

Figura Ejemplo D-8a, b Esquema y fórmulas.

Figura Ejemplo D-8 (b). Los 100◦ costilla sobresale del 100◦ superficie con valores fijos ingresados para los nodos A9: A15.
Del mismo modo, el 0◦ costilla sobresale hacia abajo desde el 0◦ superficie de modo que se ingresen valores constantes de
cero en las celdas 01:07.
Todas las fórmulas nodales son de la variedad de nodo interior, pero las de las celdas A2: A8 y O8: O14 implican
temperaturas de imagen especular de modo que la temperatura a la izquierda del nodo A2 sería la misma que la de B3. De
manera similar, la temperatura a la derecha del nodo O8 sería la misma que la de N8. Por lo tanto, 2 * B3 y 2 * N8, se
ingresan en las fórmulas y así sucesivamente. Una vez que se ingresa una fórmula característica, las fórmulas para celdas
similares se pueden copiar y arrastrar. Las otras fórmulas de los nodos interiores se pueden copiar mediante arrastre de la
manera habitual, y algunas de las entradas se muestran en la Figura Ejemplo D-8 (b).
Cuando se efectúa la solución iterativa, los resultados aparecen como se muestra en la Figura Ejemplo D-8 (c) junto
con un gráfico de malla de alambre en 3-D y vistas en planta y alzado de los perfiles de temperatura. En la Figura Ejemplo
D-8 (d) se muestran representaciones en escala de grises de las soluciones.
A modo de comparación, los perfiles de temperatura para una pared y una nervadura que sobresale a 100◦
C rodeado por tres paredes en 0◦C se muestra en la Figura Ejemplo D-8 (e).
 Figura Ejemplo D-8c

706
 APÉNDICE D Uso de Microsoft Excel para solucionar problemas de transferencia de calor 707

Figura Ejemplo D-8d

Figura Ejemplo D-8e Costilla única.

Sólido con materiales compuestos EJEMPLO D-9

Como ejemplo final del uso de las plantillas de Excel, considere el sólido compuesto que se muestra en la Figura
Ejemplo D-9 (a). El material exterior es de 10 por 24 cm con un inserto de material interior de 4 por 10 cm
centrado vertical y horizontalmente. Establecimos el problema con la superficie superior especificada comoT =0,
mientras que las celdas indicadas F12, G12 y H12 pueden usarse para proporcionar entradas para las
temperaturas de las otras 3 superficies. K se especifica en la plantilla con la celda B51.
No hay límites de convección, por lo que solo tenemos nodos interiores, que pueden escribirse usando la
celda C6 y copiando mediante arrastre, y los nodos de interfaz entre los dos materiales. Las ubicaciones de las
celdas de la hoja de trabajo se indican en la Figura Ejemplo D-9 (a). La configuración proporciona cualquier
número de alternativas mediante la asignación de valores a la temperatura límite. Elegimos el conjunto:
708 D-6 Formulación para el calentamiento de capacidad concentrada con convección y radiación

Figura Ejemplo D-9a Nomenclatura, ejemplo compuesto.

Ejemplo compuesto. Celdas E28: Q48 para material exterior

Celdas I33: M43 para material interior; centrado
Temperatura de la superficie izquierda = F12

Temperatura de la superficie derecha = G12

Temperatura de la superficie inferior = H12

Temperatura de la superficie superior = 0

kexterior/kinterior = K = celda B51

Temperatura de la superficie izquierda = 100

Temperatura de la superficie derecha = 300

Temperatura de la superficie inferior = 0

Temperatura de la superficie superior = 0.

Se presentan las soluciones para tres extremos en las relaciones de conductividad térmica:

1. K =1.0. Ambos materiales tienen las mismas propiedades.

2. K =0,0001. Material interior buen conductor, material exterior buen aislante. Materiales de muestra:
cobre y fibra de vidrio.
3. K =10000. Material interior buen aislante, material exterior buen conductor.

Hay demasiados nodos para mostrar todas las soluciones numéricas, por lo que hemos proporcionado gráficos
de malla de alambre en 3D de las distribuciones de temperatura para ilustrar los efectos. El caso 1 se muestra en
la Figura Ejemplo D-9 (b) y se muestra una variación suave de la temperatura de la superficie. Esta solución es
independiente del valor numérico de la conductividad térmica del material.
La solución para el caso 2 se da en la Figura Ejemplo D-9 (c) e indica lo que se esperaría; fuertes
gradientes de temperatura a través del material aislante exterior y gradientes de temperatura muy
pequeños en el material interior. Note la “parte superior plana” del material interior de alta conductividad
que resulta de los pequeños gradientes de temperatura.
La solución para el caso 3 se muestra en la Figura Ejemplo D-9 (d) e ilustra exactamente lo contrario del
caso 2; fuertes gradientes de temperatura para el material interior y gradientes relativamente poco profundos
para el material exterior.
Se han incluido vistas en planta y en alzado para los tres casos para ilustrar mejor los efectos del
gradiente de temperatura.
Figura Ejemplo D-9b resultados para K =1.0.

709
 Figura Ejemplo D-9c resultados para K =0,0001.

710
Figura Ejemplo D-9d resultados para K =10,000.

711
712 Referencias

LISTA DE EJEMPLOS TRABAJADOS

D-1 Distribución de temperatura en placa bidimensional
D-2 Solución de Excel y visualización de la distribución de temperatura en una aleta recta bidimensional
D-3 Solución de Excel del ejemplo 3-5 con y sin condición de límite de radiación
D-4 Placa con fuente de calor límite y convección
D-5 Análisis transitorio del ejemplo 3-5 llevado a estado estable
D-6 Enfriamiento de sólidos de aluminio finos
D-7 Calentamiento transitorio de la caja electrónica en un envolvente

D-8 Formulaciones simétricas

D-9 Sólido con materiales compuestos

REFERENCIAS
1. Orvis, WJ Excel para científicos e ingenieros, 2Dakota del Norte ed. San Francisco: SYBEX, 1996.
2. Holman, JP Lo que todo ingeniero debe saber sobre EXCEL. Boca Raton, FL: CRC Press,
2006.
3. Gottfried, B. Herramientas de hoja de cálculo para ingenieros, versión Excel 97. Nueva York: McGraw-Hill, 1998.
4. Liengme, BV Una guía de Microsoft Excel para científicos e ingenieros. Nueva York: JohnWiley,
1997.
5. Chapra, SC y RP Canale. Métodos numéricos para ingenieros, 3rd ed. Nueva York: McGrawHill, 1998.
