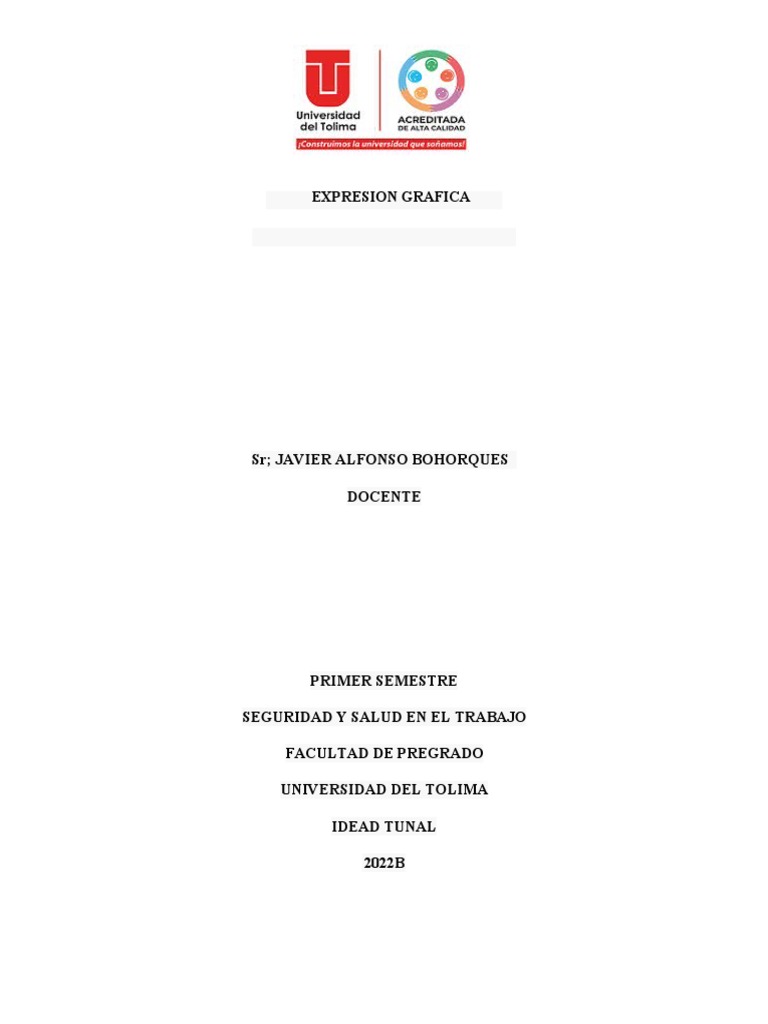

EXPRESION GRAFICA
Sr; JAVIER ALFONSO BOHORQUES
DOCENTE
PRIMER SEMESTRE
SEGURIDAD Y SALUD EN EL TRABAJO
FACULTAD DE PREGRADO
UNIVERSIDAD DEL TOLIMA
IDEAD TUNAL
2022B
EXPRESION GRAFICA
Sr; JAVIER ALFONSO BOHORQUES
DOCENTE
CIPA # 5
ESTUDIANTE
PRIMER SEMESTRE
SEGURIDAD Y SALUD EN EL TRABAJO
FACULTAD DE PREGRADO
UNIVERSIDAD DEL TOLIMA
IDEAD TUNAL
2021 B
EJERCICIOS NORMA NSR-10 TÍTULO K
1. Calcular la carga de ocupación, asumiendo la misma área para cada uno de los siguientes
casos. Para cada caso debe indicarse la operación y el resultado, en las unidades
correspondientes.
Área neta 1200 metros cuadrados. 1200 m2
(La carga de ocupación es el número resultante de dividir el área del espacio, piso o
edificación, por el índice de ocupación previsto en la tabla K.3.3-1 para los grupos o
subgrupos de ocupación específicos).
- Almacenamiento de Linóleo -
- Salas de belleza
- Supermercado
- Talleres
- Industria de tabaco
- Asilo
- Jardín infantil
- Juzgado
- Planetario
- Iglesia
- Industria de Gas acetileno
- Multifamiliar
RESPUESTA
Nomenclatura Grupos de LUGAR OPERACIÓN TOTAL DE
ocupación PERSONAS
I3 INSTITUCIONAL Jardín infantil 1200M2 600
2M2
I5 Subgrupo juzgado 1200M2 4000
servicios públicos 0.3m2
L2 Subgrupo lugares planetario 1200M2 923
de reunión 1.3m2
culturales
L4 religiosos Iglesia 1200M2 1714
0.7m2
P Alta peligrosidad Industria de Gas 1200M2 133
acetileno 9m2
R-2 dormitorios Multifamiliar 1200M2 66
universitarios 18M2
I1 Reclusión Asilo 1200M2 109
11
A1 subgrupo de Industria de 1200M2 42
ocupación tabaco 28M2
almacenamiento
de riesgo
moderado
A1 subgrupo de Talleres 1200M2 42
ocupación 28M2
almacenamiento
de riesgo
moderado
C1 subgrupo de Salas de belleza 1200m2 120
ocupación 10M2
comercial
A1 subgrupo de Almacenamiento 1200m2 42
ocupación de Linóleo 28M2
almacenamiento
de riesgo
moderado
C2 subgrupo de Supermercado 1200M2 200
ocupación 6M2
comercial de
bienes y productos
2. Calcular el área necesaria para albergar en condiciones seguras para un número de 750
personas en cada uno de los siguientes Casos. (Asumir para (toda la misma cantidad).
(Índice de ocupación: área neta de piso que se presume ocupada por personas para efecto de
utilizarse en el cálculo de la carga de ocupación de cualquier piso o espacio ocupado).
- Almacenamiento de adhesivos
- Edificio administrativo
- Panadería
- Cementerio
- Industrias alimenticias
- Prisión
- Estación de bomberos
- Bolera
- Sala de cine
- Terminal de pasajeros
- Residencia bifamiliar
- Hotel
LUGAR OPERACIÓN RESULTADO
Almacenamiento 28M2*750 personas 21.000M2
de adhesivos
Edificio 0.3M2*750 personas 225M2
administrativo
Panadería 6M2*750 personas 4.500M2
Cementerio 7M2*750 personas 5.250M2
Industrias 6M2*750 personas 4.500M2
alimenticias
Prisión 11M2*750 personas 8.250M2
Estación de 2.8M2*750 personas 2.100
bomberos
Bolera 0.7*750 personas 520M2
Sala de cine 1.3M2*750 personas 975M2
Terminal de 0.3*750 personas 225M2
pasajeros
Residencia 18m2*750 personas 13.500M2
bifamiliar
Hotel 18m2*750 personas 13.500m2
3. De este proyecto calcular aplicando norma NSR-10 título K:
a. Grupo y subgrupo de clasificación INSTITUCIONAL SUBGRUPO I 3
b. Área bruta planta 2.492 M2
c. Carga de ocupación 1.246 personas
d. Número de salidas 4
e. Ubicar punto más lejano a evacuar DONDE ESTA LA X UBICADA
f. Distancia entre salidas (método diagonal) 70 m
g. Ubicar nuevas salidas o reubicar las existentes si así se considera necesario
Punto
más SALIDA
lejano
SALIDA
Para obtener la diagonal partiendo de las dimensiones suministradas pueden aplicar:
(puntos 3 y 4)
4. De este proyecto calcular aplicando norma NSR-10 título K:
a. Grupo y subgrupo de clasificación INDUSTRIAL SUBGRUPO F1
b. Definir criterio ocupación mixta, (industrial-oficinas), citar argumento Se divide en
dos ya que una parte es administrativa y la otra es industrial operativa la
administrativa 3.200m2 y la parte industrial es 8.800m2.
c. Grupo y subgrupo de clasificación
Grupo P. Servicios de mantenimiento y reparación de equipos e instalaciones
Subgrupo 1. Mantenimiento y reparación de equipos e instalaciones eléctricas y electrónicas.
Subgrupo 2. Mantenimiento y reparación de equipos e instalaciones de fontanería, conducciones de agua y gas.
Subgrupo 3. Mantenimiento y reparación de equipos e instalaciones de calefacción y aire acondicionado.
Subgrupo 5. Mantenimiento y reparación de equipos e instalaciones de seguridad y contra incendios.
Subgrupo 7. Mantenimiento y reparación de equipos e instalaciones de aparatos elevadores y de traslación
horizontal.
d. Definir criterio ocupación mixta, (industrial-oficinas), citar argumento
K.2.1 — GRUPO DE OCUPACIÓN MIXTO Y OTROS (M)
K.2.1.1 — GENERAL — En el Grupo de Ocupación Mixto y Otros (M) se clasifican las
edificaciones o espacios que por tener más de un tipo de ocupación no clasifican en ninguno de
los grupos específicos de este Capítulo o cuando su ubicación es incierta. Las edificaciones o
espacios correspondientes deben incluirse en el Grupo de Ocupación que en forma más
aproximada represente los riesgos debidos a su ocupación y seguridad.
K.2.1.2 — DOS O MÁS OCUPACIONES — Cuando una edificación esté destinada a dos o
más ocupaciones es preciso proceder según lo siguiente:
(a) Aplicando las disposiciones de este Capítulo en cada una de las partes de la
edificación según el grupo de ocupación particular en que se clasifica, y en el caso
que haya conflicto de disposiciones, extendiendo a toda la edificación las que
proporcionen
mayor seguridad al público.
(b) Independizando completamente las áreas de ocupaciones mixtas mediante
construcciones tales como muros, pisos y cielos rasos, y aplicando en cada zona, con
independencia de las demás, las disposiciones correspondientes a su grupo de
ocupación.
c. Área bruta planta 12.000 m2
d. Carga de ocupación planta 977 personas la parte administrativa 355 personas.
e. Número de salidas 6
f. Ubicar punto más lejano a evacuar se señala en el plano
g. Distancia entre salidas (método diagonal)61.8M
h. Ubicar nuevas salidas o reubicar las existentes si así se considera necesario se señalan
las salidas faltantes para completar las 6
SALID
A
SA
LI
D
A
PUNTO MAS
4. Del siguiente proyecto determinar el número de salidas, número de puertas, y ancho de cada
una de ellas,
Especificando su capacidad de salida, (según módulos de ancho de salida) con base en lo
estipulado en el capítulo K.3.13 requisitos específicos para el grupo correspondiente. Para
obtener la carga de ocupación realizar el cálculo de área totalizando las áreas indicadas en el
plano (numerales 6, 8, 11 y 13).
SALIDAS PUERTAS ANCHO
5 5 15M
40
120mts mts
120m
ts
320mts
CALCULAR RESULTADO
8.(20*16mts) 320mts
13.(16*8mts) 128mts
6. (15*8mts) 120mts
11.(8*5mts) 40mts
70400mts /0.7m2 Total de personas 1.00.571
