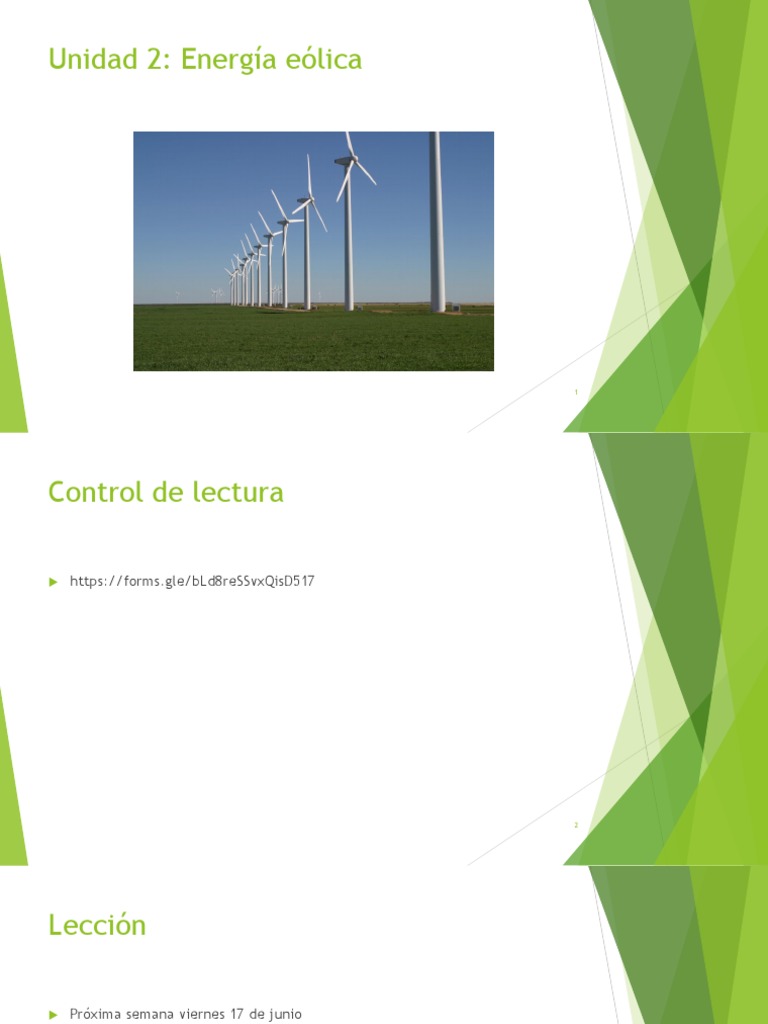

Unidad 2: Energía eólica

1
Control de lectura

 https://forms.gle/bLd8reSSvxQisD517

2
Lección

 Próxima semana viernes 17 de junio

3
Introducción de la unidad

 En esta unidad se estudia la producción de energía eléctrica mediante

turbinas eólicas.
 Se estudia el principio de funcionamiento de esta tecnología y se realizan
cálculos de productividad energética.

4
Objetivos de aprendizaje

 Conocer el principio de funcionamiento de los aerogeneradores, examinando

sus diferentes componentes
 Analizar datos históricos de mediciones de viento para la obtención de curvas
representativas

5
Introducción

 Video: Energía eólica

 Link: https://www.youtube.com/watch?v=UV3yLeu4OAY

6
¿Qué es la energía eólica?

 Es la energía obtenida por el viento, es decir, la energía cinética generada por

las corrientes de aire, y que es transformada en otras formas útiles de
energía, como la mecánica o eléctrica.

7
Introducción
 La energía eólica está disponible en casi todo el mundo, a pesar de tener
diferencias regionales considerables en su potencial (efecto del viento)
 Su uso se remonta a la antigüedad de la humanidad en actividades como la
navegación, producción de energía mecánica para molienda del grano, etc.
 Actualmente representa una de las fuentes energéticas más rentables dentro
del contexto de las energías renovables.

8
Introducción
 Los rayos solares proporcionan energía a la tierra
 Cuando los rayos solares calientan la superficie de la tierra parte de esta
energía se transforma en vientos
 El calentamiento de la superficie en el Ecuador y en los polos es diferente
 La velocidad y dirección del viento están determinados por la diferencia de
temperatura y la rotación de la tierra

9
Introducción

¿Cómo obtenemos la energía eléctrica?

 La obtenemos de los aerogeneradores que transforman la energía del viento
en energía eléctrica
 Estos aerogeneradores dependen de su funcionamiento, del viento de la zona,
siendo 3 m/s y 25 m/s el rango de funcionamiento promedio

10
Introducción

Parque eólico
 Un parque eólico es una agrupación de aerogeneradores.
 Se pueden situar en tierra o en el mar, siendo los primeros los más habituales.
 El número de aerogeneradores depende fundamentalmente de la superficie
disponible y de las características del viento en el emplazamiento.

11
Introducción
Parque eólico
 Antes de montar un parque eólico se estudia el viento durante un tiempo que
suele ser superior a un año. Con los datos recogidos se traza un diagrama que
indica las direcciones predominantes del viento y su velocidad.
 Los aerogeneradores suelen espaciarse entre 150 y 300 metros los unos de los
otros.

12
Introducción

13
Video

 Offshore wind energy

14
Origen y medición del recurso eólico

 Se considera viento a toda masa de aire en movimiento.

 Este movimiento se ocasiona por la existencia de un gradiente de presión
en la atmósfera originado por las diferencias en la irradiación solar que
recibe la Tierra
 Consecuencia del desigual calentamiento de la superficie terrestre y la
atmósfera.
 El viento se desplaza en sentido horizontal y puede ser caracterizado por dos
parámetros: la dirección en el plano horizontal y la magnitud de la velocidad.

15
Circulación del aire en la atmósfera

 La Tierra transforma parte del calor solar en la energía cinética del viento
a escala global en donde los trópicos y las latitudes más bajas de la tierra
son las regiones que reciben mayor energía solar, mientras que las latitudes
más altas y los polos son las regiones con un balance energético negativo.

16
Foro: Ventajas y desventajas de la
energía eólica
¿Cuáles creen que son las ventajas de la energía eólica?
¿Cuáles creen que son las desventajas de la energía eólica?

Tiempo: 10 minutos

17
Ventajas

 El sector eólico contribuye a la bajada de los precios en el mercado

eléctrico siempre y cuando exista suficiente viento.
 El coste de obtención del viento es cero.
 Cuanto mayor sea el porcentaje de electricidad generada gracias a la fuerza
eólica, más económico será el KW por hora en el mercado.
 Preservación del medio ambiente y reducción de la huella de carbono.

18
Desventajas
 El ruido producido por las turbinas es un argumento en contra del uso de la
energía eólica
 Ruido mecánico: asociado a la caja de velocidades, al generador y a motores
auxiliares
 Ruido aerodinámico: relacionado al movimiento de las aspas en el aire
 Existen turbinas eólicas de bajo ruido
 La interferencia electromagnética con señales de sistemas de comunicación y
efectos negativos contra las aves son otros de los problemas
 Muerte de aves
 Alteración del paisaje

19
Parámetros que afectan la velocidad del
viento
 Existen factores locales como la orografía del terreno, diferencias de presión,
que modifican las características del viento a escala local. Este tipo de viento
se denomina micros climáticos o locales.
 Los factores que pueden afectar el comportamiento del viento son:
 Situación geográfica
 Características climáticas locales
 Topografía de la zona
 Irregularidades del terreno

20
Caracterización del recurso eólico

 La característica más importante de estudio del viento como recurso es su

variabilidad.
 El viento es muy variable, tanto geográfica como temporalmente.
 Esta variabilidad persiste en un amplio rango de escalas, tanto espacial y
temporal que puede afectar en:
 El potencial disponible y la estimación la rentabilidad económica de la instalación.
 Producción energética de la explotación eólica.
 Ubicación más adecuada.
 Vida útil del sistema por el efecto de la turbulencia, ráfagas, tormentas, etc.

21
Potencial del viento

 Se estima que un 2% de la energía solar incidente que llega a la Tierra se

convierte en energía eólica.
 El potencial de energía, estará en función de la hora del día, del día del año,
de la ubicación y de relieve del emplazamiento.
 La información sobre el viento proviene de una red anemométrica con fines
meteorológicos

22
Potencial del viento

 Actualmente una de las fuentes de información referencial son las bases de

datos y atlas de recursos existentes en la red, estos portales cuentan con
mapas de velocidad de viento o potencial a diferentes alturas de interés y con
registros históricos promediados ya sean en días o meses.
 Las principales fuentes de datos internacionales y mapas de recurso eólico
son:

Surface meteorology and Solar Energy

(NASA): https://eosweb.larc.nasa.gov/
cgi-bin/sse/sse.cgi?
International Renewable Energy Agency
(IRENA): http://www.irena.org/globalatlas/
National Renewable Energy Laboratory
(NREL): 23
http://www.nrel.gov/gis/mapsearch/
Principio de medición del viento

 La velocidad del viento es un vector, que

está definido por un módulo, dirección y
sentido.
 El módulo indica la intensidad del
viento y se suele expresar en m/s,
km/h o en nudos (1 nudo=0,514 m/s).
 La velocidad del viento también se
puede indicar en unidades de la escala
de Beaufort que hace uso de fenómenos
naturales familiares que se relacionan
con diferentes velocidades del viento.

24
Efecto del terreno sobre el viento

25
Efecto estela

26
Anemómetros
 Los instrumentos cuyos sensores miden el flujo del aire se llaman
anemómetros, entre los cuales tenemos:
 Anemómetros de rotación: cazoletas (más común), hélices, canalones, entre otros.
 Anemómetros de presión: Dines, Best Romani, entre otros.
 Además existen en el mercado: anemómetros de hilo caliente, los de efecto
sónico, anemómetros láser, anemómetros de ultrasonidos, entre otros.

27
Veleta

 La veleta es un dispositivo montado sobre un

eje vertical y de giro libre, de tal modo que
puede moverse cuando el viento cambia de
dirección
 Básicamente la presión del viento es aplicada a
la lámina metálica del lado de donde viene el
viento
 La veleta tiende a orientarse de manera tal
que apunta por sí sola hacia la dirección de la
cual proviene el viento.

28
Instalación del sistema de medición del
viento

29
