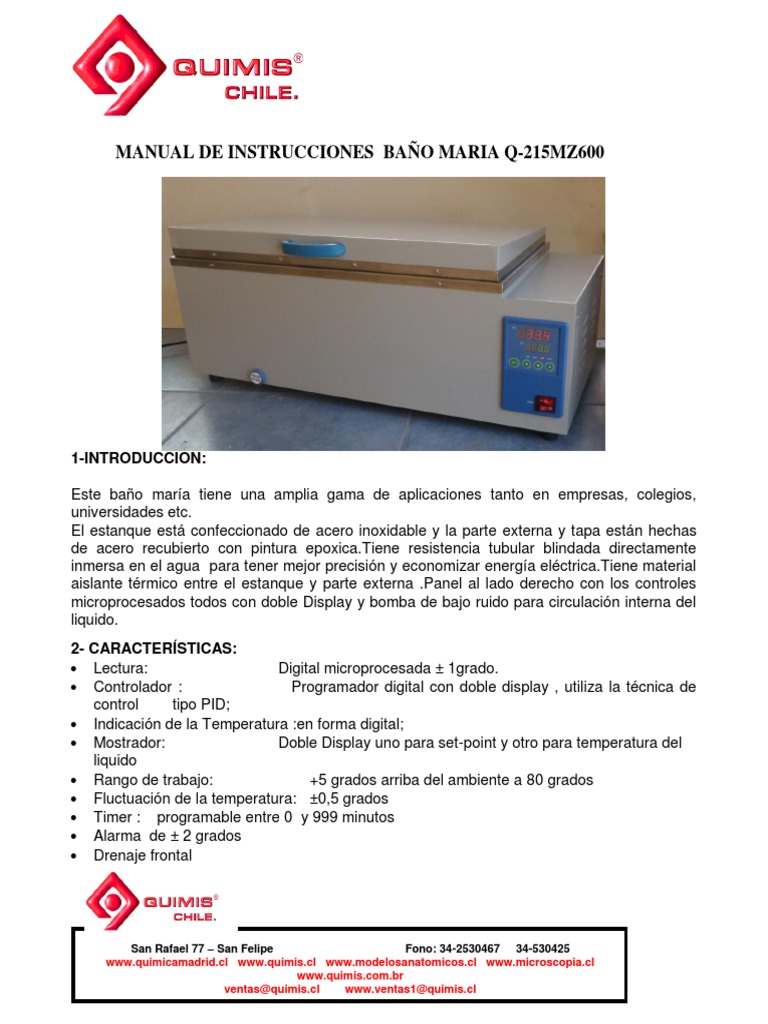

MANUAL DE INSTRUCCIONES BAÑO MARIA Q-215MZ600
1-INTRODUCCION:
Este baño maría tiene una amplia gama de aplicaciones tanto en empresas, colegios,
universidades etc.
El estanque está confeccionado de acero inoxidable y la parte externa y tapa están hechas
de acero recubierto con pintura epoxica.Tiene resistencia tubular blindada directamente
inmersa en el agua para tener mejor precisión y economizar energía eléctrica.Tiene material
aislante térmico entre el estanque y parte externa .Panel al lado derecho con los controles
microprocesados todos con doble Display y bomba de bajo ruido para circulación interna del
liquido.
2- CARACTERÍSTICAS:
Lectura: Digital microprocesada ± 1grado.
Controlador : Programador digital con doble display , utiliza la técnica de
control tipo PID;
Indicación de la Temperatura :en forma digital;
Mostrador: Doble Display uno para set-point y otro para temperatura del
liquido
Rango de trabajo: +5 grados arriba del ambiente a 80 grados
Fluctuación de la temperatura: ±0,5 grados
Timer : programable entre 0 y 999 minutos
Alarma de ± 2 grados
Drenaje frontal
San Rafael 77 – San Felipe Fono: 34-2530467 34-530425
www.quimicamadrid.cl www.quimis.cl www.modelosanatomicos.cl www.microscopia.cl
www.quimis.com.br
ventas@quimis.cl www.ventas1@quimis.cl
Dimensiones de trabajo 32 Litros Altura 18XFrente 60 XFondo 30 CM
Voltaje : 220 voltios
Consumo eléctrico : 1000 watts
3- INSTALACIÓN:
a) Es necesario posicionar el aparato en un lugar que permita una buena ventilación natural
b) El local de funcionamiento debe ser libre de polvo.
c) Coloque agua en el estanque hasta 5 cm debajo del borde, use solamente de agua
destilada, desionizada u osmosificada, así se prolonga la vida útil de la resistencia, sensor
y estanque.
d) La red de energía eléctrica debe tener las mínimas oscilaciones posibles, como también
tener la capacidad para soportar el consumo del aparato, 5 (cinco) Amperios para 220
Voltios AC. Aproximadamente 1000 Watts.
El sensor de temperatura se encuentra encapsulado en una varilla de acero inoxidable.
4.-FUNCIONAMIENTO
a) Accione el interruptor general y el de la bomba que están en la parte delantera del baño
El display superior (rojo) mostrará la temperatura del baño y el display inferior (verde) la
temperatura programada
b) Para programar la temperatura deseada de trabajo presione la tecla SET que el display
rojo superior va a mostrar SP y con las teclas de aumento “▲“ y disminución“▼“ seleccione
la temperatura deseada en el display verde, después presione la nuevamente la tecla SET
que el controlador mostrará automáticamente en el display rojo la temperatura del baño y en
el verde la temperatura de SET POINT , de aquí para adelante el controlador irá
automáticamente a llegar y mantener la temperatura deseada.
c) Al estar calentando la resistencia, prenderá el led de HEAT.
d) Al estar parpadeando el led de RUN significa que la autosintonia está activada y está
corriendo. Al estar solamente prendido fijo significa que la autosintonia ya encontró su punto
de ajuste.
e) Si presiona la tecla TIME el display superior (rojo) mostrará el tiempo transcurrido desde
que se encendió el baño y el display verde mostrará los minutos programados de
funcionamiento. Al llegar al final del tiempo programado se escuchará una alarma sonora, y
el display mostrará END. Para volver a mostrar las temperaturas presione la tecla TIME una
vez.
e) Para programar el tiempo: presione la tecla SET por 5 segundos hasta aparecer el
programa,
Presione una vez por cada parámetro que aparece.
SR=0
AL=3,0
Cl=50,0
P=10
San Rafael 77 – San Felipe Fono: 34-2530467 34-530425
www.quimicamadrid.cl www.quimis.cl www.modelosanatomicos.cl www.microscopia.cl
www.quimis.com.br
ventas@quimis.cl www.ventas1@quimis.cl
I=55
D=55
Ar=30
R=3
Pb=0,0
PK=0
CE=0
DP=1
Lk=0
Cuando llegue a Lk altere para 3 con las teclas de aumento “▲“y disminución“▼“después
presione SET que el display va a mostrar ST nuevamente con las las teclas de aumento “▲“y
disminución“▼“seleccione el tiempo deseado de trabajo (se muestra en el display verde) y
presione SET por 15 segundos hasta volver a las temperaturas.
Si no desea trabajar con tiempo deje el ST en cero.
5. CUIDADOS:
a) Use siempre agua destilada, desionizada u osmosificada caso contrario la durabilidad del
baño será corta.
b) Esté atento al nivel de baño, nunca deje que se seque.
c) Si no necesita precisión puede desconectar la bomba
d) Cuando sea necesario cambie el agua por medio del drenaje tirando hacia afuera la perilla
del drenaje y sacando la manguera, después déjelo igual a como estaba originalmente.
d) Si va a estar mucho tiempo el baño sin uso, drene el agua, séquelo y cúbralo.
San Rafael 77 – San Felipe Fono: 34-2530467 34-530425
www.quimicamadrid.cl www.quimis.cl www.modelosanatomicos.cl www.microscopia.cl
www.quimis.com.br
ventas@quimis.cl www.ventas1@quimis.cl
GARANTÍA:
Usted compró un aparato de laboratorio QUIMIS que atiende los mas altos estándares de
ingeniería y de calidad, la validez de la garantía es de 24 meses. Para solicitaciones de
garantía por favor contacte su distribuidor local o directamente a QUIMIS para orientaciones.
La QUIMIS no aceptará ningún retorno que no tenga sido autorizado previamente.
Contrato de garantía:
LA QUIMIS APARELHOS CIENTÍFICOS LTDA., Garantiza todos los aparatos fabricados o de importación
propia a partir de esta fecha de emisión de boleta de venta, sea esta de la propia Quimis o de un distribuidor
autorizado.
Los servicios serán efectuados en las instalaciones de la Quimis en la Rua Gema, 278, DIADEMA - SP, o
donde el distribuidor de su región teniendo en cuenta que los gastos de transporte serán por cuenta y riesgo del
cliente. (Ver ítem 2.d)
1. Concesiones:
La garantía considera los reparos o servicios necesarios por fallas de material, armado o fabricación.
1a. Las piezas identificadas como defectuosas serán substituidas totalmente gratis por la Quimis o por el
distribuidor autorizado, siendo que serán de propiedad de la Quimis Aparelhos Científicos Ltda.
1b. Los reparos de pintura solo serán ejecutados si no fueron causados por influencias externas de origen
químico, mecánico o de transporte.
2. Excepciones de la garantía:
2a. Tienen garantía restricta
Resistencias de calentamiento
Siendo que se considera “garantía” defectos exclusivamente de dimensión, bitola, tipo de hilo y forma de
fabricación.
Cabe aclarar que el desgaste, el choque térmico, la exposición a los gases, oxidación, inmersión en agua no
destilada, falta de tierra, altas o picos de voltaje, deficiencia de los cables de la red eléctrica de alimentación y
contaminación iónica por derramamiento no son consideradas responsabilidad de la Quimis.
2b. Ampolletas y vidrios quebrados por impacto.
2c. No tienen garantía los aparatos que sufrieron accidentes de transporte o problemas de embalaje cuando
van o retornan para Quimis o distribuidor (responsabilidad del transportista).
2d. La garantía Quimis no considera gastos relativos a fletes, viajes de los técnicos, hospedaje o daños
personales y materiales del comprador o terceros.
2e. No respondemos por daños y o problemas por la no utilización del cable tierra en los equipos eléctricos.
2f. No tienen garantía los aparatos que fueron dañados por uso indebido, accidentes, negligencias, falta de
limpieza o manutención inadecuada, exposición a los vapores ácidos o alcalinos, variaciones de red eléctrica u
otros elementos da naturaleza.
2g. No será considerado caso de garantía cuando el consumidor no presente la boleta de compra.
3. Plazo de validez
3a. Tendrá validad de 2 (dos) años a contar de la fecha de emisión de la boleta.
4. Pérdida
4a. Por el plazo de validez
4b. Cuando haya violación de los lacres, modificación de piezas o partes del mismo.
PS. La Quimis se reserva el derecho de alterar los productos visando la modernización.
Rev. 1mh EM 10/03/15
