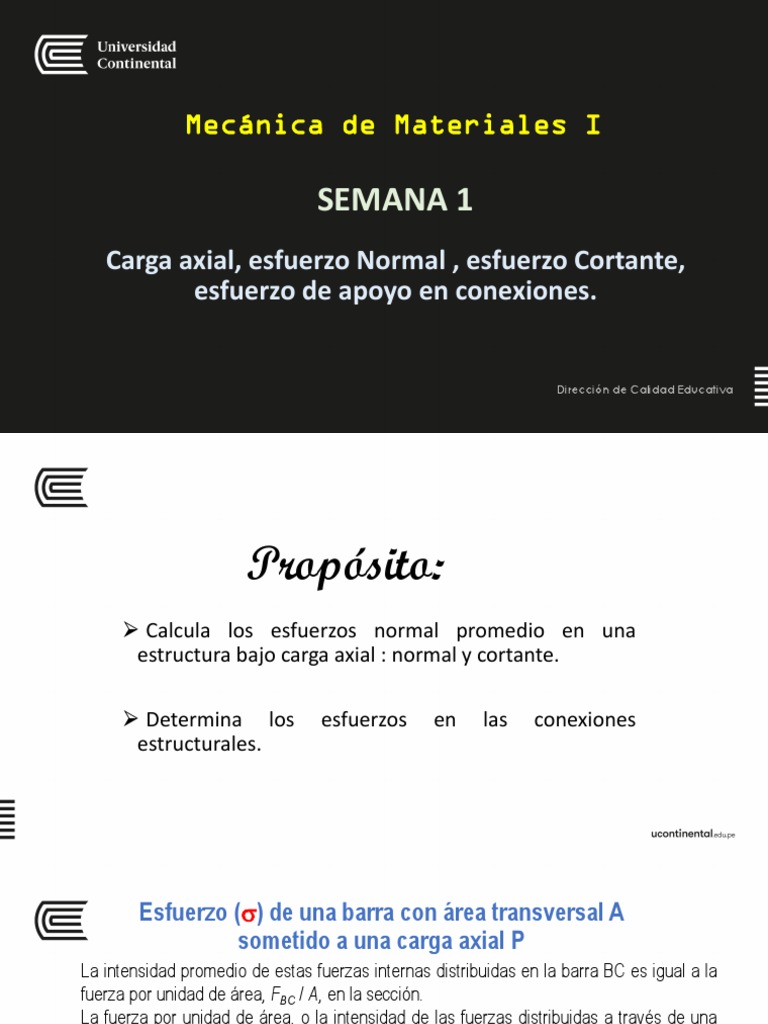

Mecánica de Materiales I
SEMANA 1
Carga axial, esfuerzo Normal , esfuerzo Cortante,
esfuerzo de apoyo en conexiones.
Dirección de Calidad Educativa
Propósito:
Calcula los esfuerzos normal promedio en una
estructura bajo carga axial : normal y cortante.
Determina los esfuerzos en las conexiones
estructurales.
38
Esfuerzo () de una barra con área transversal A
sometido a una carga axial P
La intensidad promedio de estas fuerzas internas distribuidas en la barra BC es igual a la
fuerza por unidad de área, FBC / A, en la sección.
La fuerza por unidad de área, o la intensidad de las fuerzas distribuidas a través de una
sección dada, se llama esfuerzo sobre esa sección y se representa con la letra griega
(sigma) . El esfuerzo en un elemento con área transversal A sometido a una carga
axial P se obtiene, por lo tanto, al dividir la magnitud P de la carga entre el área A:
: Esfuerzo
P : Carga axial
A : Área transversal
37
Unidades del Esfuerzo ()
Carga transversal
• 𝜎, 𝜏 = Fuerza / unidad de área Carga axial
Elemento o barra
• Sistema Internacional (SI):
▫ 1 Pa = 1 N/m2
▫ 1 kPa = 103 N/m2
▫ 1 MPa = 106 N/m2 = 1N/mm2
▫ 1 GPa = 109 N/m2 = 1 kN/mm2
• Sistema Inglés:
▫ 1 psi : 1 libra/pulg2
▫ 1 ksi : 103 libra/pulg2
*Se observa que 1 psi es aproximadamente igual a 7 kPa, y
que 1 ksi se aproxima a 7 MPa.
37
Problema de Aplicación
1. Considerando la estructura de la figura, determine el esfuerzo normal en:
a) La varilla BC de sección circular.
b) La barra AB de sección rectangular
Problema de aplicación
2. Calcule, para la armadura mostrada, el esfuerzo normal producidos en los elementos
DF, CE y DE. Si el área transversal de cada elemento es 1200 mm2. Indique la tensión
(T) o bien la compresión (C) de dichos elementos.
BARRAS EMPOTRADAS EN UN EXTREMO
Ejemplo 3. Dos varillas cilíndricas sólidas AB y BC están soldadas en B y cargadas como se
muestra. Determine la magnitud de la fuerza P para la cual el esfuerzo de tensión en la varilla
AB tiene el doble de magnitud del esfuerzo de compresión en la varilla BC.
RESOLUCIÓN:
BARRAS EMPOTRADAS EN UN EXTREMO
Ejemplo 4. Un tubo de acero con secciones transversales diferentes se encuentra rígidamente
sujeto por un perno de aluminio y por otro de bronce, tal como se muestra en la figura. Las
cargas axiales se aplican en los puntos indicados. Calcule el máximo valor de P que no exceda un
esfuerzo de 80 MPa en el aluminio; de 150 MPa en el acero; o de 100 MPa en el bronce.
44
Esfuerzo cortante promedio ()
𝜏: Esfuerzo cortante promedio en
cualquier punto del área de la
sección transversal.
𝑉: Fuerza cortante resultante
interna determinada a partir de las
𝜏 ecuaciones de equilibrio
A 𝜏 A: Área de la sección transversal
A 𝑉 de la barra.
𝜏=
A
54
Esfuerzo cortante promedio ()
Conector (tornillo) sometido a corte único. 𝜏 Conector (tornillo) sometido a corte doble. 𝜏
𝑃
π 2
A= 𝑑
4
𝑃
𝑃/2 𝑃
τ= =
𝑉 𝐴 2𝐴
𝜏=
A
55
Conector sometido a ESFUERZO DE APOYO (aplastamiento).
𝑃
𝑃
P
2 P
2
P 𝝈
2 P
2
𝑃
d 𝑎 : diámetro del agujero Área “real” de contacto
d 𝑡 : diámetro del tornillo d𝑎
t (𝜋 )(t)
t: espesor de la plancha 2
𝝈 𝑃
Área proyectada 𝜎=
𝑃 (d𝑡)(t) d)(𝑡
𝜎=
𝑑𝑡 )(𝑡 dt
57
Esfuerzos de corte producto de una carga axial (adherencia).
Área de contacto 𝑃
𝝉=
(𝜋d)(ℓ) (𝜋d)(ℓ)
Ejemplo 5. La conexión de horqueta y barra está sometida a una fuerza de
tensión de 5 kN. Determine el esfuerzo normal promedio en cada barra y el
esfuerzo cortante promedio en el pasador A ubicado entre los elementos.
Ejemplo 6. Para troquelar un agujero en una placa de acero de espesor e = 8 mm se
utiliza un punzón de diámetro d = 5 cm. Conociendo la tensión de rotura a cortadura
del material de la chapa R= 300 MPa, determine:
a) La fuerza F que tiene que aplicarse al punzón para realizar el corte de la placa
b) El esfuerzo de comprensión admisible mínima que debe tener el material del punzón
utilizado.
54
Ejemplo 7. Las figuras muestran una junta a tope remachada con cubreplacas
que conectan dos placas de acero. Calcule el esfuerzo cortante en los
remaches y las fuerzas de aplastamiento en las placas producidos por una
fuerza de 10,2 kN aplicada a las placas.
Ejemplo 8. Un pasador de 6 mm de diámetro se utiliza en la conexión C del pedal que
se muestra en la figura. Si se sabe que P = 500 N, determine a) El esfuerzo cortante
promedio en el pasador, b) El esfuerzo de apoyo nominal en el pedal en C, c) El
esfuerzo de apoyo nominal en cada ménsula de apoyo en C.
RESOLUCIÓN:
