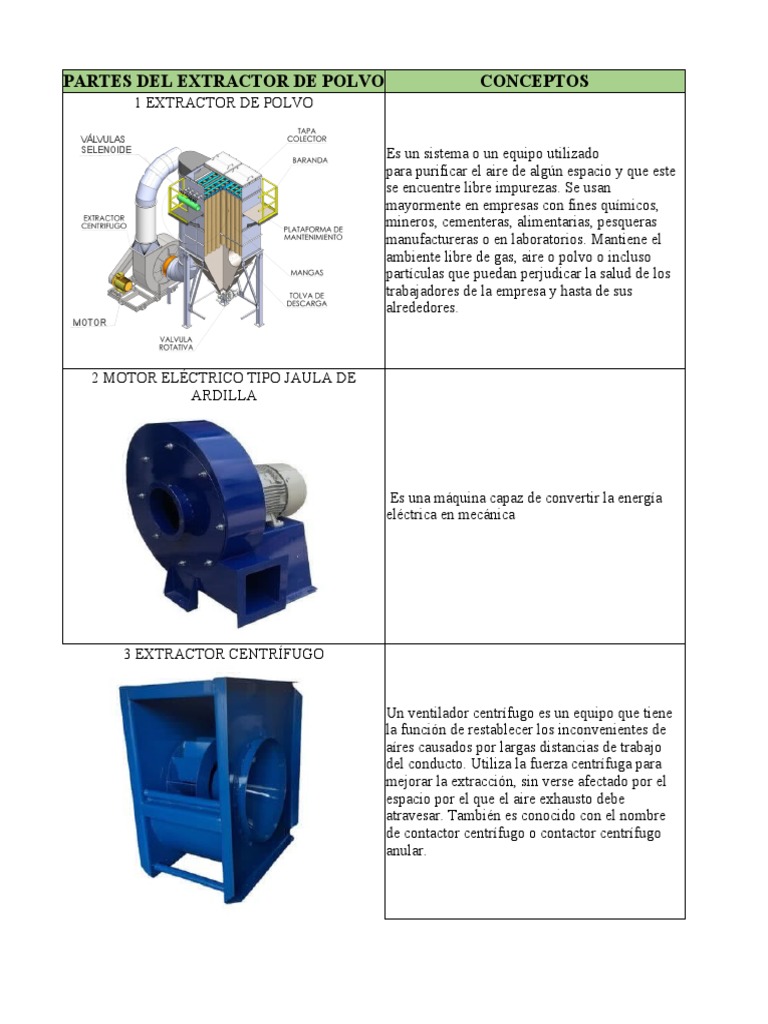

PARTES DEL EXTRACTOR DE POLVO CONCEPTOS
1 EXTRACTOR DE POLVO
VÁLVULAS
SELENOIDE
ÁLVULAS
Es un sistema o un equipo utilizado
SELENOI para purificar el aire de algún espacio y que este
DE se encuentre libre impurezas. Se usan
mayormente en empresas con fines químicos,
mineros, cementeras, alimentarias, pesqueras
manufactureras o en laboratorios. Mantiene el
ambiente libre de gas, aire o polvo o incluso
partículas que puedan perjudicar la salud de los
trabajadores de la empresa y hasta de sus
alrededores.
MOTOR
2 MOTOR ELÉCTRICO TIPO JAULA DE
ARDILLA
Es una máquina capaz de convertir la energía
eléctrica en mecánica
3 EXTRACTOR CENTRÍFUGO
Un ventilador centrífugo es un equipo que tiene
la función de restablecer los inconvenientes de
aíres causados por largas distancias de trabajo
del conducto. Utiliza la fuerza centrífuga para
mejorar la extracción, sin verse afectado por el
espacio por el que el aire exhausto debe
atravesar. También es conocido con el nombre
de contactor centrífugo o contactor centrífugo
anular.
4 CANASTILLA
El soporte adecuado de las mangas filtrantes es
crítico para la eficiencia en la limpieza y larga
vida del filtro tipo manga.
5 MANGA FILTRANTE
Un filtro manga es un dispositivo para la
separación de partículas sólidas en suspensión de
una corriente gaseosa.
6 MANÓMETRO DE PRESIÓN DIFERENCIAL
La presión diferencial es una medida de todas las
resistencias al flujo de aire entre las dos cámaras
del extractor y, por lo general, incluye la pérdida
a través de los orificios de la placa tubular, la
resistencia del medio de filtración limpio y la
resistencia del polvo recolectado en el medio de
filtración.
7 VÁLVULA SELENOIDE
Es un dispositivo operado eléctricamente, y es
utilizado para controlar el flujo del aire en
posición completamente abierta o
completamente cerrada.
8 VÁLVULAS DE DIAFRAGMA PULSE JET
Sirven principalmente para controlar el flujo de
aire, o bien con partículas sólidas en su
composición. Operan de manera totalmente
abierta o totalmente cerrada, y a su vez tienen el
servicio de estrangulación de la conducción
PLAN DE MANTENIMIE
PARTES SUBPARTES
1 MOTOR ELÉCTRICO 1.1 Rodamientos
1 MOTOR ELÉCTRICO 1.1 Rodamientos
1 MOTOR ELÉCTRICO 1.1 Rodamientos
1 MOTOR ELÉCTRICO 1.2 Ventilador
1 MOTOR ELÉCTRICO 1.3 Caja de conexiones
1 MOTOR ELÉCTRICO 1.3 Caja de conexiones
1 MOTOR ELÉCTRICO 1.4 sello mecanico
1 MOTOR ELÉCTRICO 1.5 flecha del motor
1 MOTOR ELÉCTRICO 1.6 Carcasa
1 MOTOR ELÉCTRICO 1.6 Carcasa
1 MOTOR ELÉCTRICO 1.6 Carcasa
1 MOTOR ELÉCTRICO 1.7 Bobina
1 MOTOR ELÉCTRICO 1.7 Bobina
2 EXTRACTOR CENTRÍFUGO 2.1 rodaminetos
2 EXTRACTOR CENTRÍFUGO 2.1 rodaminetos
2 EXTRACTOR CENTRÍFUGO 2.1 rodaminetos
2 EXTRACTOR CENTRÍFUGO 2.1 rodaminetos
2 EXTRACTOR CENTRÍFUGO 2.3 Cuñas
2 EXTRACTOR CENTRÍFUGO 2.4 Aspas
2 EXTRACTOR CENTRÍFUGO 2.4 Aspas
2 EXTRACTOR CENTRÍFUGO 2.5 Carcasa
2 EXTRACTOR CENTRÍFUGO 2.5 Carcasa
2 EXTRACTOR CENTRÍFUGO 2.5 Carcasa
3 CANASTILLA 3.1 Canastilla
4 MANGA FILTRANTE 4.1 Unidad de limpieza
4 MANGA FILTRANTE 4.1 Unidad de limpieza
4 MANGA FILTRANTE 4.1 Unidad de limpieza
5 MANÓMETRO DE PRESIÓN DIFERENCIAL 5.1Pesión
5 MANÓMETRO DE PRESIÓN DIFERENCIAL 5.1Pesión
6 VÁLVULA SELENOIDE 6.1 Freno
6 VÁLVULA SELENOIDE 6.2 Bobina
6 VÁLVULA SELENOIDE 6.3 Sellos
6 VÁLVULA SELENOIDE 6.3 Sellos
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.1 Tapa del actuador Carcasa
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.1 Tapa del actuador Carcasa
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.1 Tapa del actuador Carcasa
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.2 Tuerca de autofrenado
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.2 Tuerca de autofrenado
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.2 Tuerca de autofrenado
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.2 Tuerca de autofrenado
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.3 Diafragma
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.3 Diafragma
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.4 Entradas de aire
7 VÁLVULAS DE DIAFRAGMA PULSE JET 7.4 Entradas de aire
ANTENIMIENTO DE UN EXTRACTOR DE POLV
TIPO DE
ACTIVIDADES FRECUENCIA
MANTENIMIENTO
1.1.1 Hacer inspección auditiva Mtto. preventivo 1 mes
1.1.4 Tomar temperatura de rodamientos Mtto. Predictivo 15 días
1.1.5 lubricar los rodamientos Mtto. Predictivo 1 mes
1.2.1 Limpiar aspas Mtto. Predictivo 2 mes
1.3.1 Apretar tornillos Mtto. Preventivo 3 meses
1.3.2 Tomar voltaje Mtto. Predictivo 6 meses
1.4.1 Checar que no haya fugas Mtto. Preventivo 3 meses
1.5.1 checar cuñas Mtto. preventivo 1 mes
1.6.1 Inspección visual Mtto. Predictivo 1 mes
1.6.2 Limpieza Mtto. Predictivo 1 mes
1.6.3 checar apretado de tornillos Mtto. Correctivo 2 meses
1.7.1 Tomar de temperatura Mtto. Preventivo 2 meses
1.7.2 Toma de voltaje Mtto. Preventivo 2 meses
2.1.1 Tomar temperatura de rodamientos Mtto. preventivo 3 meses
2.1.2 Análisis de vibracion Mtto. preventivo 3 meses
2.1.3 Análisis de ruido Mtto. preventivo 3 meses
2.1.4 Engrasar rodamientos Mtto. preventivo 3 meses
2.3.1 Inspección visual Mtto. preventivo 6 meses
2.4.1 Inspección visual Mtto. preventivo 12 meses
2.4.2 Limpieza Mtto. Predictivo 3 meses
2.5.1 Inspección visual Mtto. preventivo 6 meses
2.5.2 Limpieza Mtto. Predictivo 2 meses
2.5.3 Pintura Mtto. preventivo 12 meses
3.1.1 Inspección visual Mtto. Preventivo 12 meses
4.1.1 Inspección visual Mtto. Predictivo 1 mes
4.1.2 Limpieza Mtto. Preventivo 1 mes
4.1.3 Cambio de manga Mtto. Correctivo 12 meses
5.1.1 Inspección visual Mtto. Preventivo Diario
5.1.2 toma de lecturas de presión Mtto. Predictivo 1 mes
6.1.1 Lubricación Mtto. Preventivo 6 meses
6.2.1 Inspección Mtto. Preventivo 12 meses
6.3.1 Inspeccionar Mtto. Preventivo 6 meses
6.5.1 Limpieza Mtto. Predictivo 3 meses
7.1.1 Inspección visual Mtto. Preventivo 1 mes
7.1.2 Revision de pintura Mtto. Preventivo 6 meses
7.1.3 apretar tornillos Mtto. Correctivo 4 meses
7.2.1 Extracción Mtto. Correctivo 6 meses
7.2.2 Inspección visual Mtto. Preventivo 1 mes
7.2.3 Retirar oxido Mtto. Correctivo 3 meses
7.2.4 Reemplazar de ser necesario Mtto. Correctivo 12 meses
7.3.1 Inspección visual Mtto. Preventivo 1 mes
7.3.2 Limpieza Mtto. Predictivo 1 mes
7.4.1 Limpieza Mtto. Predictivo 1 mes
7.4.2 Inspección visual Mtto. Preventivo 1 mes
R DE POLVO
OPERAR/
TIPO DE
PERSONAL HERRAMIENTA TIEMPO SIN
TRABAJO
OPERAR
Mecánica Mecanico Estetoscopio 5 min Operando
Mecánica Mecanico Termómetro 5 min Operando
Mecánica Mecanico Inyector de grasa 5 min Operando
Mecánica Mecanico Juego de llaves 10 min Operando
Mecánica Mecanico Juego de llaves 20 min Sin operar
Mecánica Mecanico Vultímetro 30 min Sin operar
Mecánica Mecanico ------- 5 min Sin operar
Mecánica Mecanico ------- 5 min Sin operar
Mecánica Mecanico ------- 5 min Sin operar
Mecánica Mecanico kit de limpieza 5 min Sin operar
Mecánica Mecanico Desarmadores 5 min Operando
Mecánica Mecanico Termometro 10 min Operando
Mecánica Mecanico vultímetro 5 min Operando
Mecánica Mecanico Termometro 10 min Operando
Mecánica Mecanico Externo 15 min Operando
Mecánica Mecanico Estetoscopio 15 min Operando
Mecánica Mecanico Inyector de grasa 5 min Operando
Mecánica Mecánico ---------- 10 min Sin operar
Mecánico Mecánico ----------- 10 min Sin operar
Mecánico Mecánico Estopas 10 min Sin operar
Mecánico Mecánico ---------- 10 min Sin operar
Mecánico Mecánico Estopas 10 min Sin operar
Mecánico Mecánico Aerosoles 30 min Sin operar
Mecánica Mecánico --------- 3 min Sin operar
Mecánica Mecánico ------ 5 min Sin operar
Mecánica Mecánico Estopa 5 min Sin Operar
Mecánica Mecánico Juego de llaves 40 min Sin operar
Mecánica Mecanico ------ 5 min Operando
Mecanico Mecanico -------- 5 min Operando
Mecánica Mecánico Inyector de grasa 15 min Sin operer
Mecánica Mecánico ------- 5 min Sin operar
Mecánica Mecánico ------- 5 min Sin operar
Mecánica Mecánico Aire comprimido 10 min Sin operar
Mecánica Mecánico ------- 5 min Sin operar
Mecánica Mecánico ------- 5 min Operando
Mecánica Mecánico Desarmadores 5 min operando
Mecánica Mecánico Llaves inglesas 40 min Sin operar
Mecánica Mecánico -------- 5 min Sin operar
Mecánica Mecánico Carda 10 min Sin operar
Mecánica Mecánico Externo 40 min Sin operar
Mecánica Mecánico --------- 5 min Sin operar
Mecánica Mecánico Estopa 5 min Sin operar
Mecánica Mecánico Estopa 5 min Sin operar
Mecánica Mecánico ------ 5 min Operando
SOFTWARE DE MANTENIMIENTO
PARTES 1 MOTOR ELÉCTRICO
TIPO DE MANTENIMIENTO - all -
Data
SUBPARTES Cuenta de TIEMPO Cuenta de FRECUENCIA
1.1 Rodamientos 3 3
1.2 Ventilador 1 1
1.3 Caja de conexiones 2 2
1.4 sello mecanico 1 1
1.5 flecha del motor 1 1
1.6 Carcasa 3 3
1.7 Bobina 2 2
Total Result 13 13
