ELT 3732

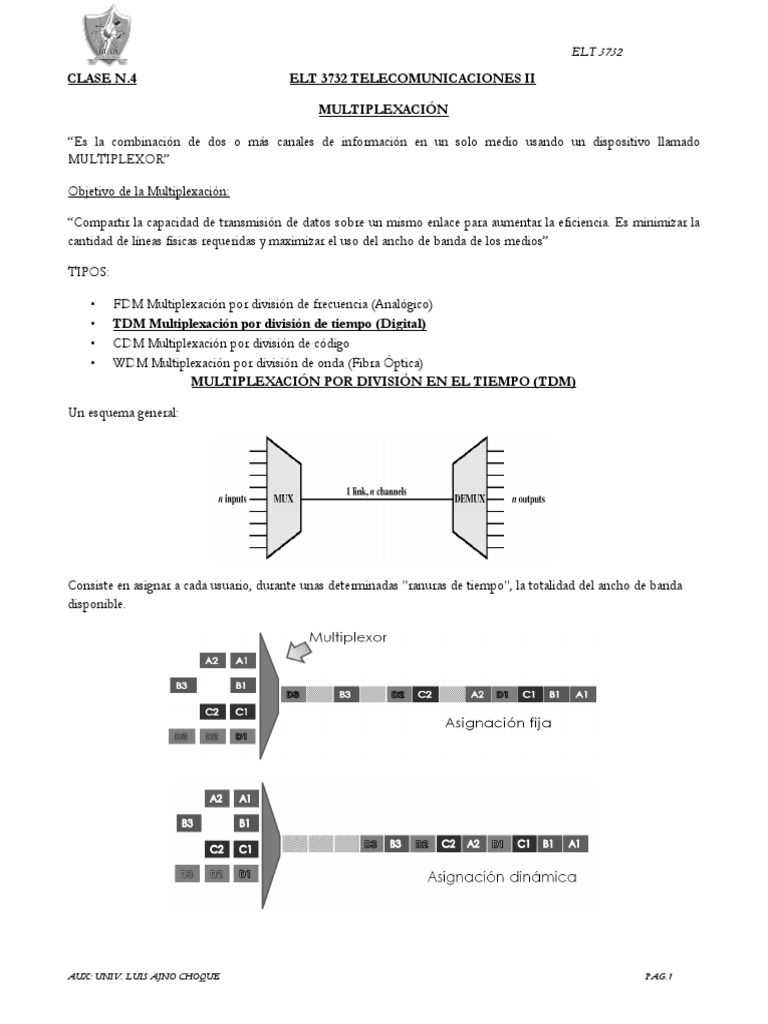

CLASE N.4 ELT 3732 TELECOMUNICACIONES II

MULTIPLEXACIÓN

“Es la combinación de dos o más canales de información en un solo medio usando un dispositivo llamado
MULTIPLEXOR”

Objetivo de la Multiplexación:

“Compartir la capacidad de transmisión de datos sobre un mismo enlace para aumentar la eficiencia. Es minimizar la
cantidad de líneas físicas requeridas y maximizar el uso del ancho de banda de los medios”

TIPOS:

• FDM Multiplexación por división de frecuencia (Analógico)

• TDM Multiplexación por división de tiempo (Digital)
• CDM Multiplexación por división de código
• WDM Multiplexación por división de onda (Fibra Óptica)
MULTIPLEXACIÓN POR DIVISIÓN EN EL TIEMPO (TDM)

Un esquema general:

Consiste en asignar a cada usuario, durante unas determinadas "ranuras de tiempo", la totalidad del ancho de banda
disponible.

AUX: UNIV. LUIS AJNO CHOQUE PAG.1

 ELT 3732

Definiciones:

 En TDM, el flujo de datos de cada conexión de entrada se divide en unidades, donde cada unidad ocupa una
ranura de tiempo de entrada.

 Una unidad puede ser un bit, un byte (una muestra en telefonía) o un bloque de datos.

 Cada unidad de entrada se convierte en una unidad de salida y ocupa una ranura de tiempo en la salida,
denominada canal.

 La duración de una ranura de tiempo de salida es n veces más corta que la de entrada. Es decir, la unidad en la
conexión de salida viaja más rápido.

 Las ranuras de tiempo se agrupan en tramas. Una trama consta de un ciclo completo de ranuras de tiempo,
con una ranura (canal) dedicada a cada dispositivo emisor; es por esto que se denomina TDM síncrona.

Sincronización de tramas:

La sincronización entre el multiplexor y el demultiplexor es un problema importante; si no están sincronizados, un bit

de un canal puede ser recibido por un canal equivocado.

Por esta razón se añaden uno o más bits de sincronización al comienzo de cada trama. Estos bits siguen un patrón,
trama a trama, que permite al demultiplexor sincronizarse con el flujo entrante y así poder separar las ranuras de
tiempo de forma adecuada.

Ejercicios:

AUX: UNIV. LUIS AJNO CHOQUE PAG.2
