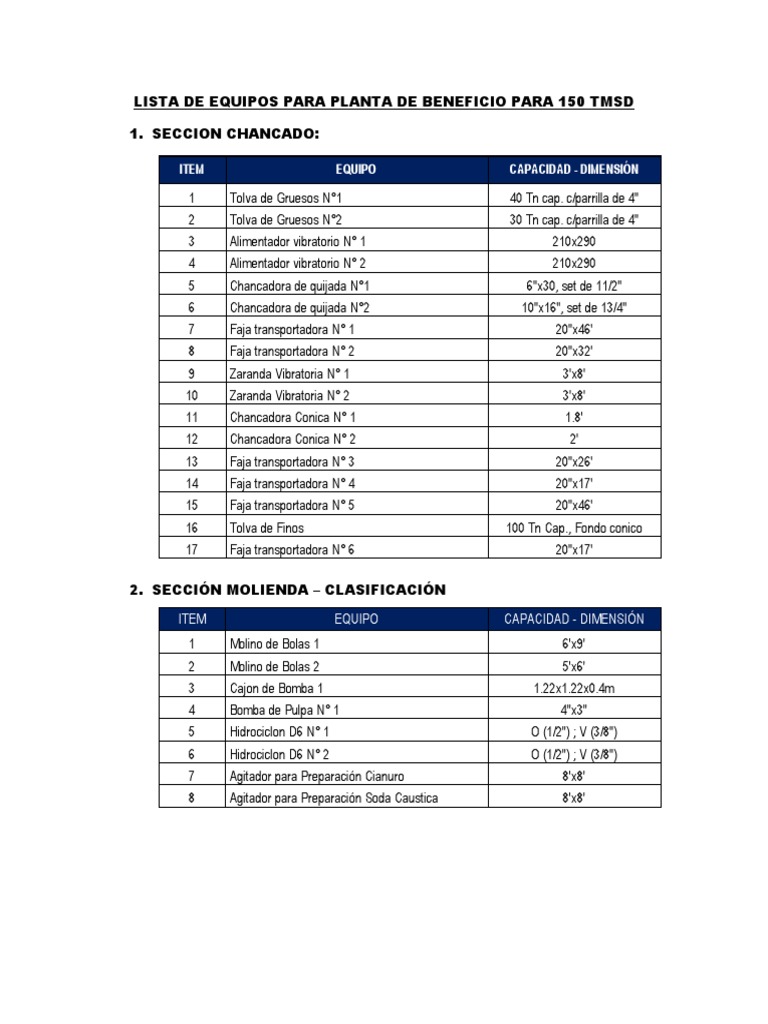

LISTA DE EQUIPOS PARA PLANTA DE BENEFICIO PARA 150 TMSD
1. SECCION CHANCADO:
ITEM EQUIPO CAPACIDAD - DIMENSIÓN
1 Tolva de Gruesos N°1 40 Tn cap. c/parrilla de 4"
2 Tolva de Gruesos N°2 30 Tn cap. c/parrilla de 4"
3 Alimentador vibratorio N° 1 210x290
4 Alimentador vibratorio N° 2 210x290
5 Chancadora de quijada N°1 6"x30, set de 11/2"
6 Chancadora de quijada N°2 10"x16", set de 13/4"
7 Faja transportadora N° 1 20"x46'
8 Faja transportadora N° 2 20"x32'
9 Zaranda Vibratoria N° 1 3'x8'
10 Zaranda Vibratoria N° 2 3'x8'
11 Chancadora Conica N° 1 1.8'
12 Chancadora Conica N° 2 2'
13 Faja transportadora N° 3 20"x26'
14 Faja transportadora N° 4 20"x17'
15 Faja transportadora N° 5 20"x46'
16 Tolva de Finos 100 Tn Cap., Fondo conico
17 Faja transportadora N° 6 20"x17'
2. SECCIÓN MOLIENDA – CLASIFICACIÓN
ITEM EQUIPO CAPACIDAD - DIMENSIÓN
1 Molino de Bolas 1 6'x9'
2 Molino de Bolas 2 5'x6'
3 Cajon de Bomba 1 1.22x1.22x0.4m
4 Bomba de Pulpa N° 1 4"x3"
5 Hidrociclon D6 N° 1 O (1/2") ; V (3/8")
6 Hidrociclon D6 N° 2 O (1/2") ; V (3/8")
7 Agitador para Preparación Cianuro 8'x8'
8 Agitador para Preparación Soda Caustica 8'x8'
3. SECCIÓN LIXIVIACIÓN – ADSORCIÓN
ITEM EQUIPO CAPACIDAD - DIMENSIÓN
1 Agitador Lixiviador N°1 20' x 21'
2 Agitador Lixiviador N°2 20' x 21'
3 Tanque Adsorción N° 1 15'x16'
4 Tanque Adsorción N° 2 15'x16'
5 Tanque Adsorción N° 3 15'x16'
6 Tanque Adsorción N° 4 15'x16'
7 Tanque Adsorción N° 5 15'x16'
8 Tanque Adsorción N° 6 15'x16'
9 Tanque Adsorción N° 7 12'x12'
10 Tanque Adsorción N° 8 9'x10'
11 Tanque Adsorción N° 9 9'x10'
12 Tanque Adsorción N° 10 9'x10'
13 Bomba de Lodos SRL 2 1/2" x 2" 2 1/2" x 2"
4. SECCIÓN COSECHA DE CARBON
ITEM EQUIPO CAPACIDAD - DIMENSIÓN
1 Bomba de Lodos tipo Vertical N°1 2"X48 " pedestal
2 Trommel lavador de carbon 3.3'x 13'
3 Bomba de Lodos SRL 2 1/2" x 2" 2.5" x 2"
4 Bomba de Lodos SRL 2 1/2" x 2" 2.5" x 2"
DIAGRAMA DE FLUJO PLANTA DE PROCESAMIENTO PARA 150 TMSD
LEYENDA
1 = Tolva de finos de 100 TM 21 = Tanque de adsorción 15'X 16'
(6) (7) ( 8) 2= Faja transportadora de 20"x 17' 22 = Tanque de adsorción 12'X 13'
3 = Molino primario 6' x 9' 23 = Tanque adsorción 9'X10'
Na CN 4 = Molino secundario 5' x 6' 24 = Bomba de pulpa 2.5"X2"
Na OH 5 = Cajon de distribucion de pulpa y Bomba de lodo 3"x3" 25 = Trommel lavador 3.3'X9'
6 = TK de 6'X9' de agua fresca industrial 26 = Poza de Relaves
H20 7 = TK de 8'X8' de agitación de solucion cianurada.
8 = TK de 8'X8' de agitación de solución alcalina con soda caustica.
27 = Bomba de recirculación
9 = Hidrociclon D6 LEYENDA DE FLUJOS
10 = Hidrociclon D6 Reactivos de lixiviación
11 = Cajon de limpieza DCM Pulpa de molienda
12 = Tanque de adsorción 9'X10' Pulpa de recirculación
13 = Tanque de adsorción 9'X10' Pulpa rica de Over de hidrociclón
14 = Tanque de lixiviación 20'X 21' Pulpa de rebose
15 = Tanque de lixiviación 20'X 21' Pulpa de descarga
16 = Tanque de adsorción 15'X 16' Pulpa de recirculación en lixiviación
17 = Tanque de adsorción 15'X 16'
(1) ( 9 - 10 ) 18 = Tanque de adsorción 15'X 16'
19 = Tanque de adsorción 15'X 16'
(2) ( 11 ) 20 = Tanque de adsorción 15'X 16'
( 12 ) ( 14 )
6' X 9' ( 13 ) ( 15 )
( 16 )
( 17 )
( 18)
(3) Motor
9'X10'
( 19 )
( 20 )
9'X10' ( 21 )
( 22 )
20'X21'
20'X21'
( 23 )
15'X16'
15'X16'
15'X16'
( 5 ) BOMBA 3x3 15'X16'
15'X16'
15'X16'
5' X 6' 12'X13' 9'X10' ( 24 )
Trommel Lavador
( 25 ) BOMBA 2.5"X2"
(4) Motor
Carbon Cosechado
( 27 )
( 26 )
