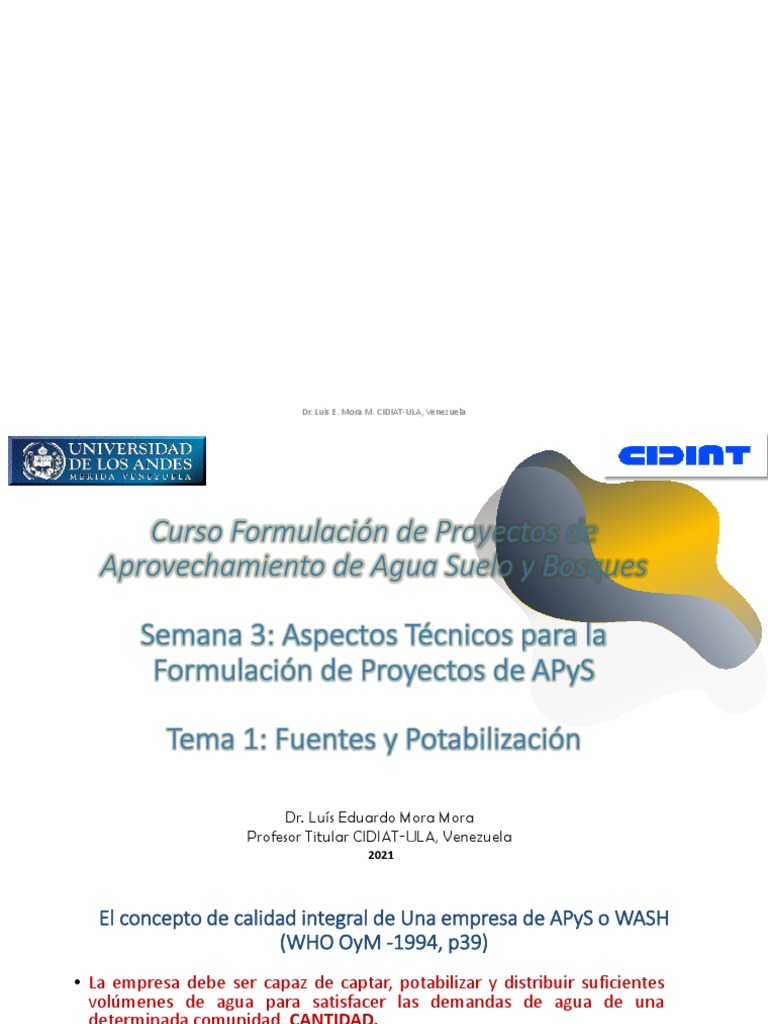

Dr. Luis E. Mora M.

CIDIAT-ULA, Venezuela
 Curso Formulación de Proyectos de
Aprovechamiento de Agua Suelo y Bosques

Semana 3: Aspectos Técnicos para la

Formulación de Proyectos de APyS

Tema 1: Fuentes y Potabilización

Dr. Luís Eduardo Mora Mora

Profesor Titular CIDIAT-ULA, Venezuela
2021
 El concepto de calidad integral de Una empresa de APyS o WASH
(WHO OyM -1994, p39)
• La empresa debe ser capaz de captar, potabilizar y distribuir suficientes
volúmenes de agua para satisfacer las demandas de agua de una
determinada comunidad. CANTIDAD.
• El agua para consumo a ser entregada a la población debe cumplir con
normas y estándares de potabilidad. CALIDAD. (Ginebra, 1993)
• El agua debe ser suministrada a la población sin interrupciones y a una
presión adecuada. CONTINUIDAD.
• El personal de la empresa debe ser capaz de solucionar en tiempos
razonables los problemas que puedan afectar la oferta de agua.
CONFIABILIDAD.
• Los objetivos anteriores deben ser cumplidos a los menores costos
posibles. COSTOS.

Profesor. Luis E. Mora M. CIDIAT-ULA

 Planificación del Sistema de Agua Potable

• Relaciones entre ciclo natural y antrópico

Profesor. Luis E. Mora M. CIDIAT-ULA

 Sistema de abastecimiento de agua
potable para comunidades
• Son sistemas de obras
de ingeniería,
enlazadas que
permiten llevar el agua
potable desde su lugar
de existencia natural
(fuente) hasta las
viviendas de los
habitantes de una
ciudad, pueblo o área
rural relativamente
densa
Profesor. Luis E. Mora M. CIDIAT-ULA
 Origen del agua. Fuente

Espacio natural desde el cual se derivan los caudales demandados por la

población a ser abastecida

Según el origen del agua para ser transformada en agua potable deberá se
sometida a tratamientos que van desde la simple desinfección y filtración hasta
la desalinización

Para la selección de la fuente de abastecimiento deben ser considerados:

 Los requerimiento de la población

 La disponibilidad y la calidad de agua durante todo el año
 Los costos de inversión, operación y mantenimiento

Profesor. Luis E. Mora M. CIDIAT-ULA

 Tipos de fuentes

Según su Origen Superficial:

Curso de agua natural (Ríos, quebradas, arroyos,
entre otros)
Son cursos de agua que fluyen permanentemente o
intermitente por depresiones geomorfológicas naturales de
montanas y llanuras

Curso de agua (Lago y lagunas)

Depresiones geomorfológicas que permiten acumulación de
agua con los aportes del afluentes y/o precipitación pluvial

Profesor. Luis E. Mora M. CIDIAT-ULA

 Tipos de fuentes

Según su Origen Subterráneas:

 Son aguas que se encuentran en el subsuelo:
manantiales, pozos, nacientes , subálveos de los
ríos

La captación de aguas subterráneas se puede

realizar a través de manantiales, galerías filtrantes
y pozos, excavados y tubulares

Profesor. Luis E. Mora M. CIDIAT-ULA

 Tipos de fuentes
Según su Origen

Meteóricas o Pluviales:
Para el caso de comunidades rurales y pequeñas
poblaciones

Las aguas provenientes de estas fuente tienen

sólidos disueltos en baja cantidad, muy baja
turbiedad, su composición química se considera
de baja alcalinidad y a su vez alto contenido de
CO2

Profesor. Luis E. Mora M. CIDIAT-ULA

 Tipos de fuentes

Según su Origen
Marítimas:
Agua de mar

Debe ser necesariamente

desalinizada

Profesor. Luis E. Mora M. CIDIAT-ULA

 Calidad del agua en la fuente para
que sea potable
 Se define como agua potable aquellas que cumple con las
normas y reglamentos nacionales sobre calidad del agua para
consumo humano

 El agua para ser potable básicamente cumple con los

siguientes requisitos:

Libre de agentes patógenos que causan enfermedades

Libre de compuestos nocivos a la salud(descargas
industriales, entre otras)
Bajo contenido de color, gusto y olor aceptables
Libre de compuestos que causen corrosión o
incrustaciones en las instalaciones sanitarias
Profesor. Luis E. Mora M. CIDIAT-ULA
Normativa para la calidad del agua potable

oGuías de la OMS o Ley de Aguas. Gaceta N ˚ 38.595-07

o Ley Orgánica para la prestación de los
(normativa servicios de agua potable y
Internacional) saneamiento. Gaceta N ˚ Reforma-

Normativa Nacional
38.763-07
o Normas Sanitarias de calidad del agua
potable. Gaceta N˚ 36.395
o Norma para la ubicación, construcción,
Normativa protección, operación y mantenimiento
para la de pozos perforados destinados al
abastecimiento de agua potable.
Calidad del
o Norma Sanitaria Gaceta Extraordinaria
Agua N˚ 4.044-88
Potable o Norma para la Clasificación y el Control
de la Calidad de los Cuerpos de Agua y
Vertidos…, Decreto 883
o Norma COVENIN 2634:2002

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua Potable

Los sistemas de abastecimiento urbano son sistemas

complejos que cuentan con una serie de componente como los
que se mencionan mas adelante.
Las aguas provenientes de fuentes subterráneas profundas
generalmente no necesitan ningún procedimiento de
purificación.
Las aguas provenientes de fuentes superficiales no presentan
condiciones físicas ni microbiológicas adecuadas.

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua Potable y Saneamiento

El sistema de abastecimiento de agua potable mas complejo es el

que utiliza aguas superficiales y consta de los siguientes
componentes:
 Captación
 Obras de conducción
 Almacenamiento de agua bruta
 Tratamiento o potabilización
 Almacenamiento de agua tratada
 Red de distribución
 Sistema de recolección de aguas servidas
 Tratamiento aguas servidas
 Reúso

Profesor. Luis E. Mora M. CIDIAT-ULA

Componentes del Sistema de Agua Potable y
Saneamiento (APS o APyS)
Transporte, Tratamiento,
Recolección,
Fuentes Captación Aducción Potabilización Distribución, REUSO y
Drenaje
suministro Disposición
Sostenible
Final

Cuenca de aporte
(fuente)

Almacenamiento

Presa

Río

Pozos Planta de
(fuente) Tratamiento Línea de
Localidad
(Potabilización) Alimentación

Red de distribución

Hidrológica

Planta de
Tratamiento
Línea de Agua Residual
Aducción
Tanque
de
Regulación Río
Río

Red de alcantarillado
Colectores Disposición Final
del Agua

Toma directa
(fuente)

Profesor Luis E. Mora M. PhD. CIDIAT-ULA 2021. Mérida. Venezuela

 Componentes del Sistema de Agua
Potable.
Captación

Son estructuras, y/o dispositivos que permiten la

explotación racional del agua de una fuente
determinada en forma continua, segura y sin
detrimento de las condiciones hidrológicas,
geológicas y ecológicas en los alrededores o aguas
abajo de la obra de captación.

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable.
Tipos de captación

Aguas Superficiales:

 Directa (canal de derivación, obra de

captación y de captación de fondo)

 Indirecta (lechos filtrantes drenes o

filtros)

Profesor. Luis E. Mora M. CIDIAT-ULA

Escogencia del método para gastos ambientales

Métodos de
Hábitats
Complejidad de la decisión

Métodos
Building Blocks

Métodos con
datos históricos
(Hidrológicos)

Complejidad del sistema

Prof. Luis E. Mora M. CIDIAT-ULA. 2021.

Material de consulta
 El río Mucujún
Fuente principal de agua de Mérida

Río Mucujún- sector La Carbonera Dique toma – sector El Vallecito

Cárcava aguas arriba del dique toma del
río Mucujún
Colapso del dique toma La Cuesta, año 2015
 Componentes del Sistema de Agua
Potable.
Tipos de captaciones

Aguas Subterráneas:

 Vertientes

 Estructuras filtrantes (galerías)

 Pozos

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable.

Tipos de captaciones

Aguas de lluvia (cosecha):

 Captación en la superficie de agua de

lluvia.

 Captación en techos

Profesor. Luis E. Mora M. CIDIAT-ULA

Esquema de cosecha para una
vivienda
 Componentes del Sistema de Agua
Potable.

Obras de conducción

• Tienen por finalidad transportar el agua

captada en las tomas hasta la planta de
tratamiento, o desde la planta hasta la
ciudad para su distribución

• La obra de conducción puede ser un canal

abierto o por conducto cerrado
Profesor. Luis E. Mora M. CIDIAT-ULA
El ciclo de potabilización del agua

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable.
Potabilización Agua Cruda

• El tratamiento del agua para hacerla potable es la parte mas

delicada del sistema

• El tipo de tratamiento es muy variado en función de la calidad del

agua bruta

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable. Potabilización
• Una planta de potabilización completa
generalmente consta de los siguientes
componentes:
Rejillas
Desarenador
Mezcla rápida-lenta
Floculadores
Decantadores o sedimentadores
Filtros
Dispositivos de desinfección
Los almacenamientos de aguas claras

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable.
Tratamiento Agua Cruda
• En Venezuela se tiene dos
tipos de tratamiento del
agua cruda, estos son:
Convencional
Degremont

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua
Potable. Tratamiento especiales Agua
cruda

• Los tratamientos especiales encarecen el

tratamiento en el agua potable y solo son
aplicados cuando no hay otra solución

• En casos especiales, en función de la calidad

del agua se deben considerar, tratamientos
especiales tales como:

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua Potable.

Tratamiento especiales. Continuación…

 Filtros con carbón activado

Un filtro de carbón activado o activo
trabaja como tamíz extrayendo los
materiales pesados que se encuentran,
en el agua, actuando así como un
purificador. Éste es un proceso que se
basa en la atracción de moléculas
pesadas a una superficie sólida, como
por ejemplo el carbón, dejando pasar
solamente las moléculas más puras de un
líquido

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua Potable.

Tratamiento especiales. Continuación…

 Tratamiento a través de intercambio iónico

Proceso por el que se produce

un intercambio de iones entre
un sólido (normalmente una
resina) y un líquido que fluye
a través suyo.

Profesor. Luis E. Mora M. CIDIAT-ULA

 Componentes del Sistema de Agua Potable.

Tratamiento especiales. Continuación…

 La ósmosis inversa

La ósmosis es un proceso natural que ocurre en

todas las células vivas. Esta permite la vida de
todos los seres tanto animales como vegetales,
al ser inducida el agua fluya por difusión desde
zonas donde se encuentra relativamente pura,
con baja concentración de sales, a zonas donde
se encuentra con alta concentración a través de
una membrana semipermeable.

Profesor. Luis E. Mora M. CIDIAT-ULA

Cadena de tratamiento de una planta de Osmosis Inversa.
Fuente: Veolia
Plantas de Desalinización Caso de una Hibrida

Profesor. Luis E. Mora M. CIDIAT-ULA

 Dirección para ver video VEOLIA, plantas de
desalación Hibridas
• Video: https://www.youtube.com/watch?v=nfNS_-CcQxQ

Profesor. Luis E. Mora M. CIDIAT-ULA

El mecanismo de recirculación y la cámara isobárica

Profesor. Luis E. Mora M. CIDIAT-ULA

 Como se intercambia agua de diferentes
concentraciones con poca pérdida de presión en la
cámara

https://www.youtube.com/watch?v=J81mcTV7tUw&list=RDCMUC9Lg8czvr3MDvuhvm
6C9AEQ&start_radio=1&t=9
Profesor. Luis E. Mora M. CIDIAT-ULA
 Costos energéticos y del agua desalada facturada
• La energía necesaria para producir un m3 de Agua oscila entre 2.9 a 6
kWh/m3 (TecnoAqua, 2017). El valor típico se sitúa en la actualidad en 4
kWh/m3. (Iagua,2021). Aunque el objetivo es bajarla de 2,9 kWh/m3
• En 2020, Aqualia, patentó en Europa una tecnología que utiliza aguas servidas
como materia prima para todo el proceso de Desalación. Sin requerimiento de
energía eléctrica externa Y se ha patentado en 2021 en USA (Iagua, 2021)
• Los costes pasaron de 10 USD/m3 a menos de 1 USD/m3 para 2010
• Actualmente el rango de precios del agua salada se situa: Las tarifas iniciales
en Israel fueron de 0,52 USD/m3 (Ahkhelon) 0,58 (Hadera), 0,58 (Sorek) las
cuales debido a inflación natural se sitúan actualmente en 0,95-0,89,0,7
USD/m3.
• Argelia 0,78-0,69 USD/m3.. (Fuente Osin C, 2021).
https://www.iagua.es/blogs/carlos-cosin/evolucion-tarifas-desalacion-parte-i

Profesor. Luis E. Mora M. CIDIAT-ULA

 Con un enfoque de economía circular, revalorizar los
costos y metales de la salmuera

• Estudios han mostrado que se puede revalorizar el Ca y Mg de los

productos de Salmuera (Ovejero et al 2006; Casa et al,2013) entre otros.

• El proyecto SEA4value (14 países, CE)) . El proyecto demostrará la

viabilidad de tecnologías de concentración, separación y cristalización para
la recuperación de Mg, B, Sc, In, V, Ga, Li, Rb, Mo. Para mas información
podríamos consultar el proyecto europeo: https://sea4value.eu/

Profesor. Luis E. Mora M. CIDIAT-ULA

 Con un enfoque de economía circular, revalorizar los
costos y metales de la salmuera

• Aprovechando la salmuera para producir hidróxido de sodio

(NaOH) que se emplea en el pretratamiento del agua de mar
• Como el Hidróxido de sodio a producir, es mayor al requerido, el
excedente se puede vender
• Igual se puede fabricar acido clorhídrico a partir de la salmuera
• Por otro lado Ya han existen, dispositivos, instalados en
Venezuela que aprovechan la sal común (NaCl) para producir
Hipoclorito de Calcio, requerido para el tratamiuentro final del
agua potable.
Profesor. Luis E. Mora M. CIDIAT-ULA
Tarifas en el mundo Agua desalada

Fuente: IAGUA

Profesor. Luis E. Mora M. CIDIAT-ULA

¡Muchas Gracias!

Dr. Luis E. Mora M. CIDIAT-ULA, Venezuela
