Clase 03

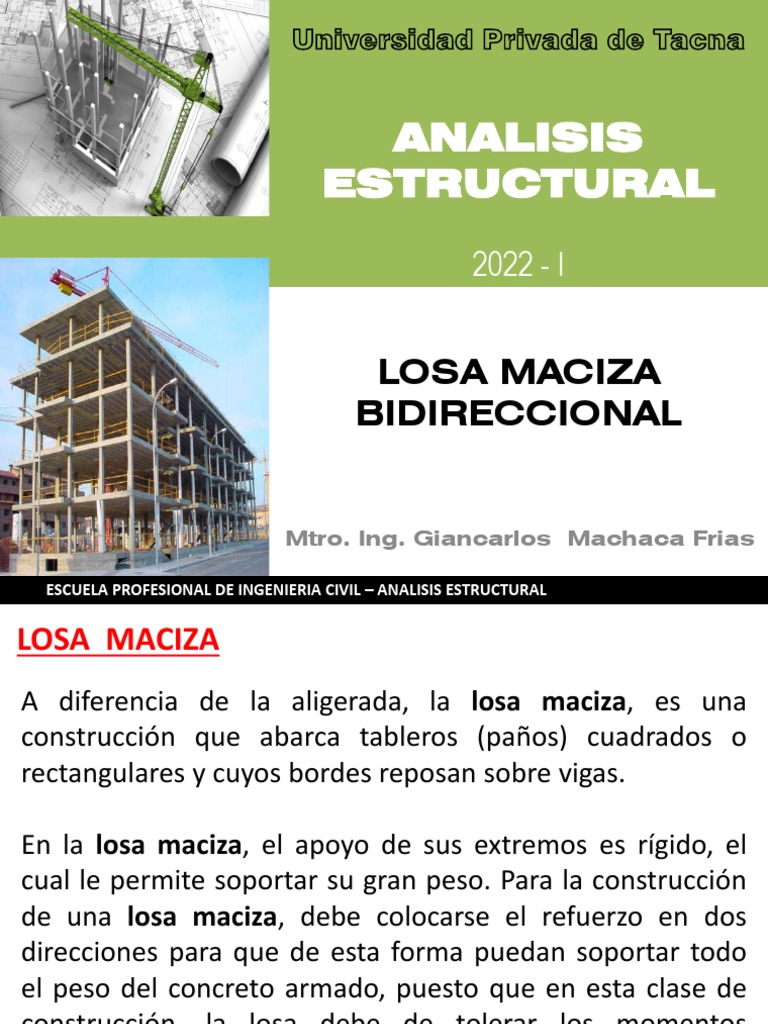

Universidad Privada de Tacna
ANALISIS
ESTRUCTURAL
2022 - I
LOSA MACIZA
BIDIRECCIONAL
Mtro. Ing. Giancarlos Machaca Frias

ESCUELA PROFESIONAL DE INGENIERIA CIVIL – ANALISIS ESTRUCTURAL
LOSA MACIZA
A diferencia de la aligerada, la losa maciza, es una
construcción que abarca tableros (paños) cuadrados o
rectangulares y cuyos bordes reposan sobre vigas.
En la losa maciza, el apoyo de sus extremos es rígido, el

cual le permite soportar su gran peso. Para la construcción
de una losa maciza, debe colocarse el refuerzo en dos
direcciones para que de esta forma puedan soportar todo
el peso del concreto armado, puesto que en esta clase de
construcción, la losa debe de tolerar los momentos
desarrollados por parte de cada dirección ortogonal.
LOSA MACIZA
DIFERENCIAS:
Losa Aligerada
Losa Maciza
LOSA MACIZA
A diferencia de la aligerada, la losa maciza, es una
construcción que abarca tableros (paños) cuadrados o
rectangulares y cuyos bordes reposan sobre vigas.
En la losa maciza, el apoyo de sus extremos es rígido, el

cual le permite soportar su gran peso. Para la construcción
de una loza maciza, debe colocarse el refuerzo en dos
direcciones para que de esta forma puedan soportar todo
el peso del hormigón armado, puesto que en esta clase de
construcción, la losa debe de tolerar los momentos
desarrollados por parte de cada dirección ortogonal.
LOSA MACIZA
LOSA MACIZA
LOSA MACIZA
LOSA MACIZA
LOSA MACIZA
Existen losas macizas armadas en una dirección y en dos
direcciones.
Las losas macizas reforzadas se modelan como si fueran

vigas de gran ancho, para casos prácticos b = 1 mts.
El espesor de la losa se determina para evitar la excesiva

deflexión y para que el concreto sea capaz de absorber las
fuerzas de corte.
LOSA MACIZA
LOSA MACIZA EN UNA DIRECCION
Consiste en una losa maciza de espesor uniforme cuyos
bordes son apoyados sobre dos vigas paralelas las cuales
transmiten la carga a las columnas; el refuerzo de la losa va
colocado en una sola dirección, de viga a viga.
Su construcción es fácil y el encofrado es bastante sencillo.

Son económicas para soportar cargas vivas medianas y
pesadas en claros relativamente cortos, de 1.80 m a 3.60
m; estos claros pueden aumentarse para cargas vivas
ligeras, de 200 a 300 Kg. /m2.
LOSA MACIZA
LOSA MACIZA EN UNA DIRECCION
LOSA MACIZA
LOSA MACIZA EN DOS DIRECCIONES
Consiste en una losa maciza de espesor uniforme cuyos
bordes son apoyados en todo su perímetro por vigas las
cuales transmiten la carga a las columnas; el refuerzo de la
losa va colocado en dos direcciones, de viga a viga.
Los pisos de losa plana son económicos en cuanto al uso de

los materiales y proporcionan una construcción rígida;
generalmente estas losas se utilizan en la construcción de
edificios industriales con cargas vivas muy grandes. En la
actualidad este sistema es muy popular en la construcción
de edificios con múltiples pisos de oficinas en donde la
flexibilidad del espacio es requerida.
LOSA MACIZA
LOSA MACIZA EN DOS DIRECCIONES
LOSA MACIZA
LOSA MACIZA EN UNA DIRECCIÓN: LOSA MACIZA EN DOS DIRECCIONES:
𝑏 𝑏
> 2 ≤ 2
𝑎 𝑎
a
b
LOSA MACIZA
Losa Maciza
2 direcciones
LOSA MACIZA
Losa Maciza
2 direcciones
LOSA MACIZA
PREDIMENSIONAMIENTO
PERALTE (Altura) MÍNIMO:

1° Condición:
𝐿
𝐻𝑀𝐼𝑁 =
40
Losa en una dirección: L = Luz menor del paño
Losa en dos direcciones : L = Luz mayor del paño
2° Condición:
𝑃𝑒𝑟𝑖𝑚𝑒𝑡𝑟𝑜 𝑑𝑒𝑙 𝑝𝑎ñ𝑜 (𝑠𝑢𝑚𝑎 𝑑𝑒 𝑙𝑎𝑑𝑜𝑠)
𝐻𝑀𝐼𝑁 =
180
LOSA MACIZA
PREDIMENSIONAMIENTO
PERALTE (Altura) MÁXIMO:
𝐻𝑀𝐴𝑋 = 𝐻𝐴𝐿𝐼𝐺𝐸𝑅𝐴𝐷𝑂 − 5 𝑐𝑚
LOSA MACIZA
PESO DE ACABADOS Y COBERTURAS
Las siguientes cargas de peso propio (para acabados y
coberturas convencionales) se proporcionan en kg/m2 de
área en planta:
❑ Acabados (piso + contrapiso): 20 kg/m2 por centímetro
de espesor (usualmente 5 cm ≈ 100 kg/m2 ).
❑ Tarrajeo: 50 kg/m2
❑ Pastelero: 100 kg/m2 .
❑ Cobertura con Teja Artesanal: 160 kg/m2 .
❑ Plancha de asbesto-cemento: 2.5 kg/m2 por milímetro
de espesor.
LOSA MACIZA
PESO DE TABIQUES (LADRILLO DE ARCILLA HUECO)
………. NORMA E.020 ANTIGUA

CARGAS MINIMAS REPARTIDAS EQUIVALENTES A LA TABIQUERIA
LOSA MACIZA
PESO DE TABIQUES (LADRILLO DE ARCILLA HUECO)
W = 1350 kg/m3 * 0.15 m * 2.40 m = 486 kg/ml

EJEMPLO 01
Diseñar la losa maciza, suponiendo que tenemos columnas
de 0.50x0.50m y vigas de 0.30x0.40m en ambos sentidos.
Usar concreto f’c = 210kg/cm2 y fy = 4200 kg/cm2. Uso
vivienda.
EJEMPLO 01
1) Verificamos si la losa maciza estará armada en una
dirección o en dos direcciones.
❑ Previamente encontraremos las luces libres (entre vigas).
1 2 3 4 5
4.50 m 4.00 m 4.20 m 3.80 m
A
4.05 m 3.70 m 3.90 m 3.35 m

4.55 m
5.00 m
B
4.35 m
4.80 m
C
EJEMPLO 01
𝟒. 𝟓𝟓 𝟒. 𝟓𝟓 𝟒. 𝟓𝟓 𝟒. 𝟓𝟓
≤𝟐 ≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟎𝟓 𝟑. 𝟕𝟎 𝟑. 𝟗𝟎 𝟑. 𝟑𝟓
𝟒. 𝟑𝟓 𝟒. 𝟑𝟓 𝟒. 𝟑𝟓 𝟒. 𝟑𝟓
≤𝟐 ≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟎𝟓 𝟑. 𝟕𝟎 𝟑. 𝟗𝟎 𝟑. 𝟑𝟓
EJEMPLO 01
1 2 3 4 5
4.50 m 4.00 m 4.20 m 3.80 m
A
4.05 m 3.70 m 3.90 m 3.35 m

4.55 m
5.00 m
B
4.35 m
4.80 m
C
EJEMPLO 01
2) Cálculo Altura losa maciza
❑ Seleccionamos la luz mas desfavorable, longitud mayor ( L = 4.55 mts).
❑ Uso Vivienda → S/C = 200 kg/m2 (E.020).
L 4.55
Hmin = = = 0.114 mts ≈ 12 cm
40 40
Perimetro de Paño 4.55 ∗ 2 + 4.05 ∗ 2

Hmin = = = 0.096 mts ≈ 10 cm
180 180
4.55
Hmax = Haligerado − 5cm → Hmax = − 5cm → Hmax = 20cm − 5cm
25
18.2cm ≈ 20cm
Hmax = 15 cm
12 cm ≤ H ≤ 15 cm
Elegiremos como altura de losa: H = 0.12 mts
EJEMPLO 01
3) Ancho tributario
𝑚𝑎𝑙𝑙𝑎 𝑠𝑢𝑝𝑒𝑟𝑖𝑜𝑟
H = 0.12m H = 0.12m
𝑚𝑎𝑙𝑙𝑎 𝑖𝑛𝑓𝑒𝑟𝑖𝑜𝑟
Ancho tributario = 1.00m

EJEMPLO 01
4) METRADO DE CARGA
CARGA MUERTA:
Peso losa maciza : 2400 kg/m3 * 0.12 m * 1.00 m = 288 kg/m
Peso acabados : 100 kg/m2 * 1.00 m = 100 kg/m
Peso tarrajeo : 50 kg/m2 * 1.00 m = 50 kg/m
WD = 438 kg/m
CARGA VIVA:
Uso Vivienda : 200 kg/m2 * 1.00 m = 200 kg/m
WL = 200 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 438 + 1.70 * 200 = 953.20 kg/m
WU = 953.20 kg/m
EJEMPLO 01
5) Idealización losa maciza
A A
A A
Wu = 953.20 kg/m
CORTE A − A
1 4.05 m 2 3.70 m 3 3.90 m 4 3.35 m 5

EJEMPLO 01
B B B B
B B B B
Wu = 953.20 kg/m
CORTE B − B
C 4.35 m B 4.55 m A
EJEMPLO 02
Tienda comercial.
1 2 3 4
5.50 m 5.00 m 5.80 m
A
4.50 m
4.80 m
C
EJEMPLO 02
1 2 3 4
5.50 m 5.00 m 5.80 m
A
5.125 m 4.75 m 5.425 m

4.125 m
4.50 m
B
4.425 m
4.80 m
C
EJEMPLO 02
𝟓. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟓. 𝟒𝟐𝟓
≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟏𝟐𝟓 𝟒. 𝟏𝟐𝟓 𝟒. 𝟏𝟐𝟓
𝟓. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟓. 𝟒𝟐𝟓
≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟒𝟐𝟓 𝟒. 𝟒𝟐𝟓 𝟒. 𝟒𝟐𝟓
EJEMPLO 02
1 2 3 4
5.50 m 5.00 m 5.80 m
A
5.125 m 4.75 m 5.425 m

4.125 m
4.50 m
B
4.425 m
4.80 m
C
EJEMPLO 02
❑ Uso Tienda → S/C = 500 kg/m2 (E.020).
L 5.425
Hmin = = = 0.136 mts ≈ 14 cm
40 40

Hmin = = = 0.109 mts ≈ 11 cm
180 180
5.425
19
28.55 cm ≈ 30cm
Hmax = 25 cm
14 cm ≤ H ≤ 25 cm
EJEMPLO 02
3) Ancho tributario
H = 0.18m H = 0.18m

EJEMPLO 02
4) METRADO DE CARGA
CARGA MUERTA:
WD = 582 kg/m
CARGA VIVA:
Uso Tienda : 500 kg/m2 * 1.00 m = 500 kg/m
WL = 500 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 582 + 1.70 * 500 = 1,664.80 kg/m
WU = 1,664.80 kg/m
EJEMPLO 02
A A
A A
Wu = 1 664.80 kg/m
CORTE A − A
1 5.125 m 2 4.75 m 3 5.425 m 4

EJEMPLO 02
B B B
B B B
Wu = 1 664.80 kg/m
CORTE B − B
C 4.425 m B 4.125 m A
EJEMPLO 03:
Restaurante. Altura entre piso 2.80m.
1 2 3 4
5.50 m 5.00 m 5.80 m 0.60 m
A
TABIQUE e=0.15m
6.50 m
6.80 m
TABIQUE e=0.15m
C
EJEMPLO 03
1 2 3 4
5.50 m 5.00 m 5.80 m 0.60 m
A
5.425 m
TABIQUE e=0.15m
5.125 m 4.75 m
6.125 m
6.50 m
B
6.425 m
6.80 m
TABIQUE e=0.15m
C
EJEMPLO 03
𝟔. 𝟏𝟐𝟓 𝟔. 𝟏𝟐𝟓 𝟔. 𝟏𝟐𝟓

≤𝟐 ≤𝟐 ≤𝟐
𝟓. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟓. 𝟒𝟐𝟓
𝟔. 𝟒𝟐𝟓 𝟔. 𝟒𝟐𝟓 𝟔. 𝟒𝟐𝟓

≤𝟐 ≤𝟐 ≤𝟐
𝟓. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟓. 𝟒𝟐𝟓
EJEMPLO 03
1 2 3 4
5.50 m 5.00 m 5.80 m 0.60 m
A
5.425 m
TABIQUE e=0.15m
5.125 m 4.75 m
6.125 m
6.50 m
B
6.425 m
6.80 m
TABIQUE e=0.15m
C
EJEMPLO 03
❑ Uso Restaurante → S/C = 400 kg/m2 (E.020).
L 6.425
Hmin = = = 0.161 mts ≈ 17 cm
40 40

Hmin = = = 0.132 mts ≈ 14 cm
180 180
6.425
21
30.60 cm ≈ 35 cm
Hmax = 30 cm
17 cm ≤ H ≤ 30 cm
EJEMPLO 03
3) Ancho tributario
H = 0.20m H = 0.20m

EJEMPLO 03
4) METRADO DE CARGA sin tabique

CARGA MUERTA:
WD = 630 kg/m
CARGA VIVA:
Uso Restaurante : 400 kg/m2 * 1.00 m = 400 kg/m
WL = 400 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 630 + 1.70 * 400 = 1,562.00 kg/m
WU = 1,562.00 kg/m
EJEMPLO 03
5) METRADO DE CARGA con tabique

Tabiqueria : 1350 kg/m3 * 0.15 m * 2.80 m = 567 kg/m
ver tabla 2.3
CARGA MUERTA:
Peso tabique : 270 kg/m2 * 1.00 m = 270 kg/m
WD = 900 kg/m
CARGA VIVA:
Uso Restaurante : 400 kg/m2 * 1.00 m = 400 kg/m
WL = 400 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 900 + 1.70 * 400 = 1,940 kg/m
WU = 1,940 kg/m
EJEMPLO 03
A A
A A
Wu = 1940 kg/m
Wu = 1 562 kg/m Wu = 1 562 kg/m
CORTE A − A
5.125 m 2 4.75 m 3 5.425 m 4 0.60 m

1
EJEMPLO 03
B B
B B
Wu = 1 562 kg/m
CORTE B − B
C 6.425 m B 6.125 m A
EJEMPLO 03
C
Wu = 1 940 kg/m
CORTE C − C
C 6.425 m B 6.125 m A
EJEMPLO 04
Usar concreto f’c = 210kg/cm2 y fy = 4200 kg/cm2.
1 2 3 4
6.00 m 5.50 m 5.90 m
A
6.50 m USO USO USO

CUARTO DE CUARTO DE CUARTO DE
HOSPITAL HOSPITAL HOSPITAL
USO USO USO

CORREDOR DE CORREDOR DE
6.20 m CORREDOR DE
C
EJEMPLO 04
1 2 3 4
6.00 m 5.50 m 5.90 m
A
5.55 m 5.20 m 5.45 m

6.05 m
6.50 m
B
5.75 m
6.20 m
C
EJEMPLO 04
𝟔. 𝟎𝟓 𝟔. 𝟎𝟓 𝟔. 𝟎𝟓
≤𝟐 ≤𝟐 ≤𝟐
𝟓. 𝟓𝟓 𝟓. 𝟐𝟎 𝟓. 𝟒𝟓
𝟓. 𝟕𝟓 𝟓. 𝟕𝟓 𝟓. 𝟕𝟓
≤𝟐 ≤𝟐 ≤𝟐
𝟓. 𝟓𝟓 𝟓. 𝟐𝟎 𝟓. 𝟒𝟓
EJEMPLO 04
EJEMPLO 04
USO USO USO

CUARTO DE CUARTO DE CUARTO DE
USO USO USO

CORREDOR DE CORREDOR DE CORREDOR DE
EJEMPLO 04
❑ Uso Cuarto de Hospital → S/C = 200 kg/m2 (E.020).
L 6.05
Hmin = = = 0.151 mts ≈ 16 cm
40 40

Hmin = = = 0.129 mts ≈ 13 cm
180 180
6.05
25
24.2cm ≈ 25cm
Hmax = 20 cm
16 cm ≤ H ≤ 20 cm
EJEMPLO 04
❑ Uso Corredor de Hospital → S/C = 400 kg/m2 (E.020).
L 5.75
Hmin = = = 0.144 mts ≈ 15 cm
40 40

Hmin = = = 0.125 mts ≈ 13 cm
180 180
5.75
21
27.4cm ≈ 30cm
Hmax = 25 cm
15 cm ≤ H ≤ 25 cm
EJEMPLO 04
2) Altura losa maciza (peralte)
❑ Cuarto de Hospital → H = 0.16 m

❑ Corredor de Hospital → H = 0.17 m
Elegiremos, optativamente, la altura mayor por proceso

constructivo:
H = 0.17m
EJEMPLO 04
3) Ancho tributario
H = 0.17m H = 0.17m

EJEMPLO 04
4) METRADO DE CARGA – Cuarto de Hospital

CARGA MUERTA:
WD = 558 kg/m
CARGA VIVA:
Uso Cuarto Hospital : 200 kg/m2 * 1.00 m = 200 kg/m
WL = 200 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 558 + 1.70 * 200 = 1,121.20 kg/m
WU = 1,121.20 kg/m
EJEMPLO 04
4) METRADO DE CARGA – Corredor de Hospital

CARGA MUERTA:
WD = 558 kg/m
CARGA VIVA:
Uso Corredor Hospital : 400 kg/m2 * 1.00 m = 400 kg/m
WL = 400 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 558 + 1.70 * 400 = 1,461.20 kg/m
WU = 1,461.20 kg/m
EJEMPLO 04
CUARTO: Wu = 1 121.20 kg/m
CORREDOR: Wu = 1 461.20 kg/m
A USO
USO
USO A
CUARTO DE
CUARTO DE CUARTO DE
HOSPITAL
HOSPITAL HOSPITAL
USO USO USO

Wu = 1 121.20 kg/m
CORTE A − A
1 5.55 m 2 5.20 m 3 5.45 m 4

EJEMPLO 04
USO
USO USO
CUARTO DE
CUARTO DE CUARTO DE
HOSPITAL
HOSPITAL HOSPITAL
B USO USO USO B

Wu = 1 461.20 kg/m
CORTE B − B
1 5.55 m 2 5.20 m 3 5.45 m 4

EJEMPLO 04

C C C
USO
USO USO
CUARTO DE
CUARTO DE CUARTO DE
HOSPITAL
HOSPITAL HOSPITAL
USO USO USO

C C C
Wu = 1 461.20 kg/m
Wu = 1 121.20 kg/m
CORTE C − C
C 5.75 m B 6.05 m A
EJEMPLO 05
1 2 3 4 5
4.50 m 4.00 m 4.20 m 3.80 m
A
USO USO USO USO

5.00 m
AULA COLEGIO AULA COLEGIO LABORATORIO LABORATORIO
COLEGIO COLEGIO
USO USO USO USO

CORREDOR CORREDOR CORREDOR CORREDOR
4.80 m COLEGIO COLEGIO COLEGIO COLEGIO
C
EJEMPLO 05
1 2 3 4 5
4.50 m 4.00 m 4.20 m 3.80 m
A
4.05 m 3.70 m 3.90 m 3.35 m

4.55 m
5.00 m
B
4.35 m
4.80 m
C
EJEMPLO 05
𝟒. 𝟓𝟓 𝟒. 𝟓𝟓 𝟒. 𝟓𝟓 𝟒. 𝟓𝟓
≤𝟐 ≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟎𝟓 𝟑. 𝟕𝟎 𝟑. 𝟗𝟎 𝟑. 𝟑𝟓
𝟒. 𝟑𝟓 𝟒. 𝟑𝟓 𝟒. 𝟑𝟓 𝟒. 𝟑𝟓
≤𝟐 ≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟎𝟓 𝟑. 𝟕𝟎 𝟑. 𝟗𝟎 𝟑. 𝟑𝟓
EJEMPLO 05
1 2 3 4 5
4.50 m 4.00 m 4.20 m 3.80 m
A
4.05 m 3.70 m 3.90 m 3.35 m

4.55 m
5.00 m
B
4.35 m
4.80 m
C
EJEMPLO 05
USO USO USO USO

COLEGIO COLEGIO
USO USO USO USO

COLEGIO COLEGIO COLEGIO COLEGIO
EJEMPLO 05
❑ Uso Aula de Colegio → S/C = 250 kg/m2 (E.020).
L 4.55
Hmin = = = 0.114 mts ≈ 12 cm
40 40

Hmin = = = 0.096 mts ≈ 10 cm
180 180
4.55
25
18.2cm ≈ 20cm
Hmax = 15 cm
12 cm ≤ H ≤ 15 cm
EJEMPLO 05
❑ Uso Laboratorio de Colegio → S/C = 300 kg/m2 (E.020).
L 4.55
Hmin = = = 0.114 mts ≈ 12 cm
40 40

Hmin = = = 0.094 mts ≈ 10 cm
180 180
4.55
25
18.2cm ≈ 20cm
Hmax = 15 cm
12 cm ≤ H ≤ 15 cm
EJEMPLO 05
❑ Uso Corredor de Colegio → S/C = 400 kg/m2 (E.020).
L 4.35
Hmin = = = 0.109 mts ≈ 11 cm
40 40

Hmin = = = 0.093 mts ≈ 10 cm
180 180
4.35
21
20.7cm ≈ 25cm
Hmax = 20 cm
11 cm ≤ H ≤ 20 cm
EJEMPLO 05
❑ Aula de Colegio → H = 0.12 m

❑ Laboratorio de Colegio → H = 0.13 m
❑ Corredor de Colegio → H = 0.13 m

constructivo:
H = 0.13 m
EJEMPLO 05
3) Ancho tributario
H = 0.13m H = 0.13m

EJEMPLO 05
4) METRADO DE CARGA – Aula Colegio

CARGA MUERTA:
WD = 462 kg/m
CARGA VIVA:
Uso Aula Colegio : 250 kg/m2 * 1.00 m = 250 kg/m
WL = 250 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 462 + 1.70 * 250 = 1,071.80 kg/m
WU = 1,071.80 kg/m
EJEMPLO 05
4) METRADO DE CARGA – Laboratorio Colegio

CARGA MUERTA:
WD = 462 kg/m
CARGA VIVA:
Uso Laboratorio Colegio: 300 kg/m2 * 1.00 m = 300 kg/m
WL = 300 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 462 + 1.70 * 300 = 1,156.80 kg/m
WU = 1,156.80 kg/m
EJEMPLO 05
4) METRADO DE CARGA – Corredor Colegio

CARGA MUERTA:
WD = 462 kg/m
CARGA VIVA:
Uso Corredor Colegio : 400 kg/m2 * 1.00 m = 400 kg/m
WL = 400 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 462 + 1.70 * 400 = 1,326.80 kg/m
WU = 1,326.80 kg/m
EJEMPLO 05
AULA: Wu = 1 071.80 kg/m
5) Idealización losa maciza LABORATORIO: Wu = 1 156.80 kg/m
A USO USO USO USO

AULA COLEGIO LABORATORIO A
AULA COLEGIO LABORATORIO
COLEGIO COLEGIO
USO USO USO USO

Wu = 1 156.80 kg/m
Wu = 1 071.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐀 − 𝐀
1 4.05 m 2 3.70 m 3 3.90 m 4 3.35 m 5

EJEMPLO 05
AULA: Wu = 1 071.80 kg/m
USO USO USO USO

COLEGIO COLEGIO
USO USO USO USO

B CORREDOR CORREDOR CORREDOR CORREDOR
COLEGIO COLEGIO COLEGIO B
COLEGIO
Wu = 1 326.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐁 − 𝐁
1 4.05 m 2 3.70 m 3 3.90 m 4 3.35 m 5

EJEMPLO 05
AULA: Wu = 1 071.80 kg/m
C C
USO USO USO USO

COLEGIO COLEGIO
USO USO USO USO

C C
Wu = 1 326.80 kg/m
Wu = 1 071.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐂 − 𝐂
C 4.35 m B 4.55 m A
EJEMPLO 05
AULA: Wu = 1 071.80 kg/m
D D
USO USO USO USO

COLEGIO COLEGIO
USO USO USO USO

D D
Wu = 1 326.80 kg/m
Wu = 1 156.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐃 − 𝐃
C 4.35 m B 4.55 m A
EJEMPLO 06
1 2 3 4
4.50 m 5.00 m 4.65 m
A
USO
6.30 m USO USO
CORREDOR
CUARTO HOTEL CUARTO HOTEL
HOTEL
USO USO
USO
6.10 m CORREDOR CUARTO HOTEL
CUARTO HOTEL
HOTEL
USO USO USO

5.80 m ALMACENAJE CORREDOR ALMACENAJE
HOTEL HOTEL HOTEL
D
EJEMPLO 06
1 2 3 4
4.50 m 5.00 m 4.65 m
A
4.125 m 4.75 m 4.275 m

5.925 m
6.30 m
B
5.85 m
6.10 m
C
5.425 m
5.80 m
D
EJEMPLO 06
𝟓. 𝟗𝟐𝟓 𝟓. 𝟗𝟐𝟓 𝟓. 𝟗𝟐𝟓

≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟒. 𝟐𝟕𝟓
𝟓. 𝟖𝟓 𝟓. 𝟖𝟓 𝟓. 𝟖𝟓
≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟒. 𝟐𝟕𝟓
𝟓. 𝟒𝟐𝟓 𝟓. 𝟒𝟐𝟓 𝟓. 𝟒𝟐𝟓

≤𝟐 ≤𝟐 ≤𝟐
𝟒. 𝟏𝟐𝟓 𝟒. 𝟕𝟓 𝟒. 𝟐𝟕𝟓
EJEMPLO 06
1 2 3 4
4.50 m 5.00 m 4.65 m
A
4.125 m 4.75 m 4.275 m

5.925 m
6.30 m
B
5.85 m
6.10 m
C
5.425 m
5.80 m
D
EJEMPLO 06
USO
USO USO
CORREDOR
CUARTO HOTEL CUARTO HOTEL
HOTEL
USO USO
USO
CORREDOR CUARTO HOTEL
CUARTO HOTEL
HOTEL
USO USO USO

ALMACENAJE CORREDOR ALMACENAJE
HOTEL HOTEL HOTEL
EJEMPLO 06
❑ Uso Cuarto de Hotel → S/C = 200 kg/m2 (E.020).
L 5.925
Hmin = = = 0.148 mts ≈ 15 cm
40 40

Hmin = = = 0.113 mts ≈ 12 cm
180 180
5.925
25
23.7cm ≈ 25cm
Hmax = 20 cm
15 cm ≤ H ≤ 20 cm
EJEMPLO 06
❑ Uso Corredor de Hotel → S/C = 400 kg/m2 (E.020).
L 5.925
Hmin = = = 0.148 mts ≈ 15 cm
40 40

Hmin = = = 0.119 mts ≈ 12 cm
180 180
5.925
21
28.2cm ≈ 30cm
Hmax = 25 cm
15 cm ≤ H ≤ 25 cm
EJEMPLO 06
❑ Uso Almacenaje de Hotel → S/C = 500 kg/m2 (E.020).
L 5.425
Hmin = = = 0.136 mts ≈ 14 cm
40 40

Hmin = = = 0.108 mts ≈ 11 cm
180 180
5.425
19
28.6cm ≈ 30cm
Hmax = 25 cm
14 cm ≤ H ≤ 25 cm
EJEMPLO 06
❑ Cuarto de Hotel → H = 0.15 m

❑ Corredor de Hotel → H = 0.17 m
❑ Almacenaje de Hotel → H = 0.18 m

constructivo:
H = 0.18 m
EJEMPLO 06
3) Ancho tributario
H = 0.18m H = 0.18m

EJEMPLO 06
4) METRADO DE CARGA – Cuarto de Hotel

CARGA MUERTA:
WD = 582 kg/m
CARGA VIVA:
Uso Cuarto Hotel : 200 kg/m2 * 1.00 m = 200 kg/m
WL = 200 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 582 + 1.70 * 200 = 1,154.80 kg/m
WU = 1,154.80 kg/m
EJEMPLO 06
4) METRADO DE CARGA – Corredor de Hotel

CARGA MUERTA:
WD = 582 kg/m
CARGA VIVA:
Uso Corredor Hotel : 400 kg/m2 * 1.00 m = 400 kg/m
WL = 400 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 582 + 1.70 * 400 = 1,494.80 kg/m
WU = 1,494.80 kg/m
EJEMPLO 06
4) METRADO DE CARGA – Almacenaje de Hotel

CARGA MUERTA:
WD = 582 kg/m
CARGA VIVA:
Uso Almacenaje Hotel : 500 kg/m2 * 1.00 m = 500 kg/m
WL = 500 kg/m
CARGA ULTIMA:
WU : 1.40 * CM + 1.70 * CV
WU : 1.40 * 582 + 1.70 * 500 = 1,664.80 kg/m
WU = 1,664.80 kg/m
EJEMPLO 06
5) Idealización losa maciza ALMACENAJE: Wu = 1 664.80 kg/m
A A
USO USO USO
CUARTO CORREDOR CUARTO
HOTEL HOTEL HOTEL
A USO USO
A
USO
HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
Wu = 1 494.80 kg/m
Wu = 1 154.80 kg/m Wu = 1 154.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐀 − 𝐀
1 4.125 m 2 4.75 m 3 4.275 m 4

EJEMPLO 06
USO USO USO

HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
B USO USO USO B

HOTEL HOTEL HOTEL
Wu = 1 664.80 kg/m Wu = 1 664.80 kg/m

Wu = 1 494.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐁 − 𝐁
1 4.125 m 2 4.75 m 3 4.275 m 4

EJEMPLO 06
C C
USO USO USO

HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
C C
Wu = 1 664.80 kg/m
Wu = 1 154.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐂 − 𝐂
D 5.425 m C 5.85 m B 5.925 m A

EJEMPLO 06
USO USO USO

HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
USO USO USO

HOTEL HOTEL HOTEL
Wu = 1 494.80 kg/m
𝐂𝐎𝐑𝐓𝐄 𝐃 − 𝐃
D 5.425 m C 5.85 m B 5.925 m A

Clase 03

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clase 03

Cargado por

Copyright:

Formatos disponibles

Universidad Privada de Tacna

Mtro. Ing. Giancarlos Machaca Frias

En la losa maciza, el apoyo de sus extremos es rígido, el

En la losa maciza, el apoyo de sus extremos es rígido, el

Las losas macizas reforzadas se modelan como si fueran

El espesor de la losa se determina para evitar la excesiva

Su construcción es fácil y el encofrado es bastante sencillo.

Los pisos de losa plana son económicos en cuanto al uso de

PERALTE (Altura) MÍNIMO:

PERALTE (Altura) MÁXIMO:

………. NORMA E.020 ANTIGUA

………. NORMA E.020 ANTIGUA

………. NORMA E.020 ANTIGUA

W = 1350 kg/m3 * 0.15 m * 2.40 m = 486 kg/ml

………. NORMA E.020 ANTIGUA

4.05 m 3.70 m 3.90 m 3.35 m

4.05 m 3.70 m 3.90 m 3.35 m

Perimetro de Paño 4.55 ∗ 2 + 4.05 ∗ 2

Ancho tributario = 1.00m

1 4.05 m 2 3.70 m 3 3.90 m 4 3.35 m 5

5.125 m 4.75 m 5.425 m

5.125 m 4.75 m 5.425 m

Perimetro de Paño 5.425 ∗ 2 + 4.425 ∗ 2

Ancho tributario = 1.00m

1 5.125 m 2 4.75 m 3 5.425 m 4

𝟔. 𝟏𝟐𝟓 𝟔. 𝟏𝟐𝟓 𝟔. 𝟏𝟐𝟓

𝟔. 𝟒𝟐𝟓 𝟔. 𝟒𝟐𝟓 𝟔. 𝟒𝟐𝟓

Perimetro de Paño 6.425 ∗ 2 + 5.425 ∗ 2

Ancho tributario = 1.00m

4) METRADO DE CARGA sin tabique

5) METRADO DE CARGA con tabique

5.125 m 2 4.75 m 3 5.425 m 4 0.60 m

6.50 m USO USO USO

USO USO USO

5.55 m 5.20 m 5.45 m

USO USO USO

USO USO USO

Perimetro de Paño 6.05 ∗ 2 + 5.55 ∗ 2

Perimetro de Paño 5.75 ∗ 2 + 5.55 ∗ 2

❑ Cuarto de Hospital → H = 0.16 m

Elegiremos, optativamente, la altura mayor por proceso

Ancho tributario = 1.00m

4) METRADO DE CARGA – Cuarto de Hospital

4) METRADO DE CARGA – Corredor de Hospital

5) Idealización losa maciza

USO USO USO

1 5.55 m 2 5.20 m 3 5.45 m 4

5) Idealización losa maciza

B USO USO USO B

1 5.55 m 2 5.20 m 3 5.45 m 4

5) Idealización losa maciza

USO USO USO

USO USO USO USO

USO USO USO USO

4.05 m 3.70 m 3.90 m 3.35 m

4.05 m 3.70 m 3.90 m 3.35 m

USO USO USO USO

USO USO USO USO

Perimetro de Paño 4.55 ∗ 2 + 4.05 ∗ 2

Perimetro de Paño 4.55 ∗ 2 + 3.90 ∗ 2

Perimetro de Paño 4.35 ∗ 2 + 4.05 ∗ 2

❑ Aula de Colegio → H = 0.12 m
