Elementos y mallas

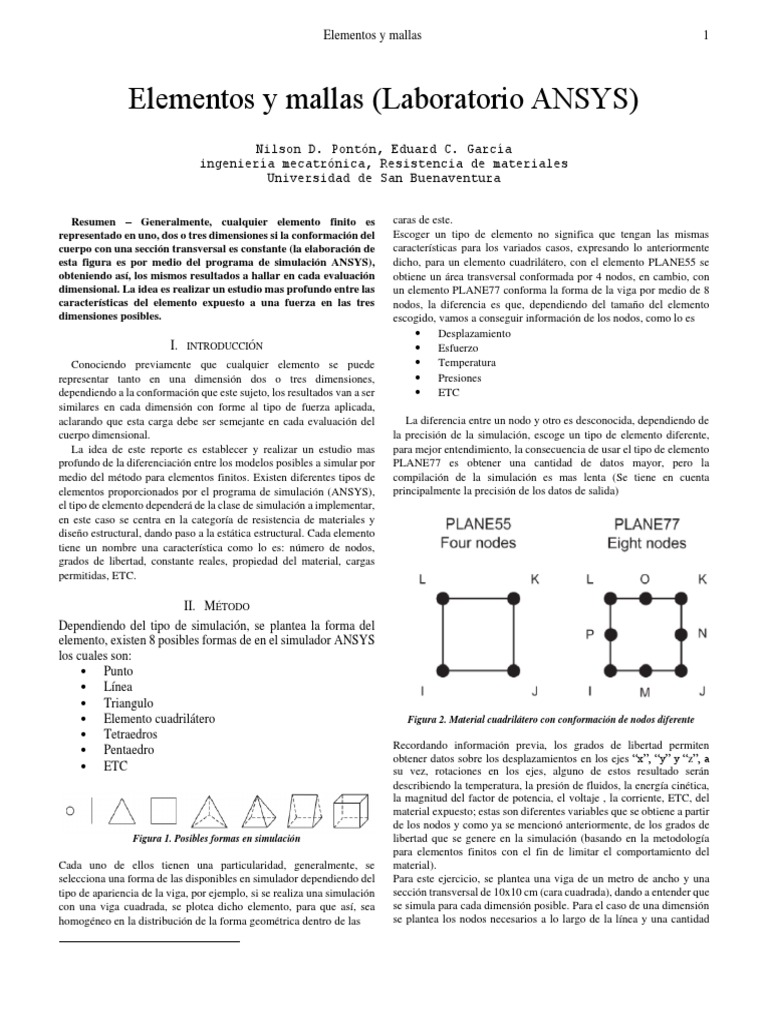

Elementos y mallas (Laboratorio ANSYS)
Nilson D. Pontón, Eduard C. García
ingeniería mecatrónica, Resistencia de materiales
Universidad de San Buenaventura
Resumen – Generalmente, cualquier elemento finito es
representado en uno, dos o tres dimensiones si la conformación del
cuerpo con una sección transversal es constante (la elaboración de
esta figura es por medio del programa de simulación ANSYS),
obteniendo así, los mismos resultados a hallar en cada evaluación
dimensional. La idea es realizar un estudio mas profundo entre las
características del elemento expuesto a una fuerza en las tres
dimensiones posibles.
I. INTRODUCCIÓN
Conociendo previamente que cualquier elemento se puede
representar tanto en una dimensión dos o tres dimensiones,
dependiendo a la conformación que este sujeto, los resultados van a ser
similares en cada dimensión con forme al tipo de fuerza aplicada,
aclarando que esta carga debe ser semejante en cada evaluación del
cuerpo dimensional.
La idea de este reporte es establecer y realizar un estudio mas
profundo de la diferenciación entre los modelos posibles a simular por
medio del método para elementos finitos. Existen diferentes tipos de
elementos proporcionados por el programa de simulación (ANSYS),
el tipo de elemento dependerá de la clase de simulación a implementar,
en este caso se centra en la categoría de resistencia de materiales y
diseño estructural, dando paso a la estática estructural. Cada elemento
tiene un nombre una característica como lo es: número de nodos,
grados de libertad, constante reales, propiedad del material, cargas
permitidas, ETC.
II. MÉTODO
Dependiendo del tipo de simulación, se plantea la forma del
elemento, existen 8 posibles formas de en el simulador ANSYS
los cuales son:
• Punto
• Línea
• Triangulo
• Elemento cuadrilátero
• Tetraedros
• Pentaedro
• ETC
Figura 1. Posibles formas en simulación
Cada uno de ellos tienen una particularidad, generalmente, se
selecciona una forma de las disponibles en simulador dependiendo del
tipo de apariencia de la viga, por ejemplo, si se realiza una simulación
con una viga cuadrada, se plotea dicho elemento, para que así, sea
homogéneo en la distribución de la forma geométrica dentro de las
1
caras de este.
Escoger un tipo de elemento no significa que tengan las mismas
características para los variados casos, expresando lo anteriormente
dicho, para un elemento cuadrilátero, con el elemento PLANE55 se
obtiene un área transversal conformada por 4 nodos, en cambio, con
un elemento PLANE77 conforma la forma de la viga por medio de 8
nodos, la diferencia es que, dependiendo del tamaño del elemento
escogido, vamos a conseguir información de los nodos, como lo es
• Desplazamiento
• Esfuerzo
• Temperatura
• Presiones
• ETC
La diferencia entre un nodo y otro es desconocida, dependiendo de
la precisión de la simulación, escoge un tipo de elemento diferente,
para mejor entendimiento, la consecuencia de usar el tipo de elemento
PLANE77 es obtener una cantidad de datos mayor, pero la
compilación de la simulación es mas lenta (Se tiene en cuenta
principalmente la precisión de los datos de salida)
Figura 2. Material cuadrilátero con conformación de nodos diferente
Recordando información previa, los grados de libertad permiten
obtener datos sobre los desplazamientos en los ejes “x”, “y” y “z”, a
su vez, rotaciones en los ejes, alguno de estos resultado serán
describiendo la temperatura, la presión de fluidos, la energía cinética,
la magnitud del factor de potencia, el voltaje , la corriente, ETC, del
material expuesto; estas son diferentes variables que se obtiene a partir
de los nodos y como ya se mencionó anteriormente, de los grados de
libertad que se genere en la simulación (basando en la metodología
para elementos finitos con el fin de limitar el comportamiento del
material).
Para este ejercicio, se plantea una viga de un metro de ancho y una
sección transversal de 10x10 cm (cara cuadrada), dando a entender que
se simula para cada dimensión posible. Para el caso de una dimensión
se plantea los nodos necesarios a lo largo de la línea y una cantidad
 Elementos y mallas 2

extensa de elementos que conformen esta, con estos elementos, se

agrega un área de sección transversal para complementar la viga en
cada forma de evaluación. Las propiedades del elemento son:
• Viga de aluminio
• Módulo de Young de 7.310 ∗ 1010 𝑃𝑎
• Ratio de Poisson de 0.33

Las características que debe tener la simulación para cada

representación dimensional del cuerpo a evaluar son:
• Usar el elemento BEAM189 para el modelo en 1D
• Usar el elemento PLANE182 para el modelo en 2D
• Usar el elemento SOLID186 para el modelo en 3D
• Para cada modelo se tiene que evaluar con:
[100,1000,5000,10000,50000] elementos Figura 4. Modelado de la viga

Una vez establecido todo esto, se asegura agrega una carga de 6000N Para crear el tipo de elemento que pide el ejercicio, nos vamos al
en el negativo del eje “y” y ubicado en el extremo de la viga que no apartado “element type”. Siguiendo los mismos pasos próximamente a
está restringida (la restricción esta ubicada en la sección izquierda de mostrar, para una figura de sección transversal homogénea, se elige
la viga). A su vez, se tiene que representar el desplazamiento máximo únicamente un tipo de característica para elementos solidos
de cada componente por medio del estudio de análisis de convergencia
(determinar cuáles son los números de elementos mínimos que debe
contener la simulación para obtener resultados coherentes y óptimos
en el estudio de la viga).
Figura 5. Tipo de elemento para el modelo
Los pasos para realizar una estructura finita, se divide en tres etapas y
procesamientos:

Etapa del preprocesamiento

1. Seleccionar la geometría del modelo
2. Seleccionar el tipo de elementos, disponibles en la literatura

Etapa de solución Figura 6. Sección para la elección de elemento a simular

1. Definir las condiciones de frontera donde se termina la carga puntual
y condiciones de movimiento de libertad especificadas a cada
elemento ubicados en su respectivo nodo
2. Definir el tipo de carga sobre el nodo
3. Agregar las opciones de solución para visualizar el resultado que se
requiera obtener
4. Resolver el fenómeno físico planteado
Para agregar el módulo de Young y la ratio de Poisson, nos vamos a
propiedades del material y agregamos dichos valores indicados en el
procedimiento del problema, en EX, se ingresa el valor de 7.310 ∗
1010 𝑃𝑎 y en PRXY se agrega el valor de 0.33, tomando en cuenta
que es un material tipo isotrópico

Etapa de posprocesamiento
1. Visualizar los resultados en una tabla, gráficos, etc.
2. Comprar y verificar los resultados

Obteniendo información esencial para la elaboración del problema,

ahora dentro del programa mencionado repetitivamente en este
documento, se procederá a la simulación del problema base

Dimensionado de la viga en 3D y 2D:

Para una viga en formato 3D, hay que ajustar las dimensiones finales Figura 7. Propiedades del material
de la viga de forma simétrica, (desde el eje 0), aparentemente, se
observa de una forma bidimensional, pero al entrar a la vista
isométrica, muestra su forma natural de simulado, todo ello, por medio
de la pestaña “modeling”

Figura 3. Apartado para dimensionar la viga Figura 8. Propiedades de la viga

 Elementos y mallas 3

Se procede a crear la malla. En el tipo de enmallado, seleccionamos la

opción “por áreas”, teniendo en cuenta la cantidad de elementos que el
usuario quiera implementar en la en la evaluación del elemento, sin
saber cuántos de estos puntos generó, este dato se obtiene visualizando
el menú de forma individual, y así, agregando cada cara del cuerpo
para ser analizada

Figura 9. Opción para generar el enmallado

Figura 12. Seleccionar todos los puntos que conforman la cara a limitar

Para aplicar la fuerza, lo que se procede a hacer es, en la definición de

fuerzas, generar una carga por cada esquina de la sección transversal
liberada, ya que, si se le aplica una fuerza en el área total transversal
del cuerpo a evaluar, estaríamos ejerciendo una presión, la única
alterativa es dividir la carga dada por el ejercicio entre 4, que será la
que se administrará en cada esquina del cuadrado homogéneo de la
cara derecha

𝐹𝑡 = −6000𝑁 (1)
6000𝑁
𝐹𝑝𝑜𝑟 𝑐𝑎𝑟𝑎 =− = −1500𝑁 (2)
4

Figura 10. Modelado del enmallado

Se agrega la restricción por el movimiento de libertad de la viga en el

extremo izquierdo, con el mérito de controlar el comportamiento de
esta con la carga futuramente a ingresar, en el apartado “Solution”, se
selecciona el área de la figura donde estará limitada, yendo a la opción
de no generar ningún tipo de movimiento en los nodos que conforman
dicha cara
Figura 13. Opción para agregar la carga en cada esquina del área
transversal

Figura 10. Definición de la fuerza dividida en N

Figura 11. Opción de edición al movimiento de libertad
Por último, se verán los resultados de la simulación para ver el
desplazamiento de la viga a dicha fuerza y las tensiones a lo largo de
ella por medio del aparatado “general posproduction”
 Elementos y mallas 4

Siguiendo el modelo para el elemento finitos, se aplican las

condiciones de frontera, como las restricciones y el tipo de carga sobre
un nodo que se aplicara a la estructura, encaminándose a la pestaña
solución, aplicar cargas, estructural, desplazamiento y nodos como
ultimo enlace, en esta ubicación, se selecciona los nodos de la parte
izquierda en cada nodo presente para restringirlo en los ejes X, Y y Z,
dando la incapacidad de movimiento en dicho sitio, quedando fijo.

Figura 12. Opción para observación de tensión a lo largo de la viga

El resultado de la simulación se verá y se explicará en el apartado

“Resultado” de este documento.

En el caso del cuerpo en 2 dimensiones lo único que variara es la

definición de la forma en la viga ya que no será de tipo volumétrica, si
no por medio de un área, el único cambio es que la fuerza aplicada se
toma completa y se agrega en el punto de la parte inferior de la viga en Figura 14. Condiciones de frontera para limitar los ejes
2D y a su vez el tipo de elemento no seria BEAM189 si no se le
agregaría un elemento tipo PLANE182
Después se crea la cantidad de nodos para la evaluación del material
anteriormente visto.
Dimensionado de la viga en 1D:
Ya que la base de esta estructura se formará a partir de líneas entre
cruzadas en un espacio definido, futuramente dándole un área de
sección transversal para esta consecución de puntos; desde la ventana
trust, elemento, se adecua el tipo de material de cada viga en el
programa. Después de esto, se añade por medio de la herramienta
enlace, el tipo de área transversal de la línea, como si se tratase de una
etiqueta, denominando el grosor base.
Para este siguiente punto, se define las propiedades del material,
dirigiéndose a la pestaña preprocesador, modelos del material,
próximo a esto, se denomina un material estructural, lineal, elástico y
isotrópico, declarando, claro está, el módulo de Young y la ratio de
Figura 13. Modelado del enmallado
Poisson en la ventana emergente
Con el material definido para este sistema programático, se crean los
nodos, que serán los que interconecten cada línea para darle forma a la
estructura presentada en la figura 1, lleno en esta misma ventana
principal de preprocesador, modelamiento, crear, nodo en el activo
Current Working Space. Se determina la posición del nodo en el
espacio desde el origen ubicado automáticamente por el programa,
ejerciendo la distancia entre nodo y nodo, para cumplir la distancia
total planteada en el ejercicio de 1m usando también el número total
de nodos requerido para unir cada pieza.

Figura 14. División de nodos por selección de enmallado

Cumpliendo las normas de la etapa de solución de un modelamiento

de elementos finitos, para la ubicación de la carga puntual, en la
misma pestaña principal en la que se hizo el anterior proceso, en
contraparte de ubicarse en el tipo de selección “desplazamiento”, se
da clic en la pestaña “fuerza/momento”, dando paso a presionar en
nodos, esto para crear la fuerza puntual en el nodo libre por la
definición de restricciones, esta fuerza será igual a -6000N en el eje
Figura 13. Visualización de la viga en 1D
Y.
 Elementos y mallas 5

Por último, se verán los resultados de la simulación para ver el

desplazamiento de la viga a dicha fuerza y las tensiones a lo largo de
ella por medio del aparatado “general posproduction”. El resultado de
la simulación se verá y se explicará en el apartado “Resultado” de
este documento

III. RESULTADO
Simulación:

• Viga 3D:
Para la viga en dimensión 3D, se evaluó una determinada cantidad de
elementos y a su vez, por cada número de elementos en el cuerpo, se
extrajo los datos y las simulaciones del desplazamiento producido por
la carga, junto con la tensión a lo largo de este

80 elementos: Figura 17. Tensión a lo largo de la viga contando con 225 elementos

Figura 15. Tensión a lo largo de la viga contando con 80 elementos

Figura 18. Desplazamiento de la viga contando con 225 elementos

261 elementos:

Figura 16. Desplazamiento de la viga contando con 80 elementos

225 elementos:

Figura 19. Tensión a lo largo de la viga contando con 261 elementos

 Elementos y mallas 6

Figura 20. Desplazamiento de la viga contando con 261 elementos Figura 23. Tensión a lo largo de la viga contando con 640 elementos

544 elementos:

Figura 24. Desplazamiento de la viga contando con 640 elementos

Figura 21. Tensión a lo largo de la viga contando con 544 elementos • Viga 2D:
Para la viga en dimensión 2D, se evaluó una determinada cantidad de
elementos y a su vez, por cada número de elementos en el cuerpo, se
extrajo los datos y las simulaciones del desplazamiento producido por
la carga, junto con la tensión a lo largo de este

80 elementos:

Figura 22. Desplazamiento de la viga contando con 544 elementos

640 elementos:
Figura 25. Tensión a lo largo de la viga contando con 80 elementos
 Elementos y mallas 7

Figura 26. Desplazamiento de la viga contando con 80 elementos Figura 29. Tensión a lo largo de la viga contando con 261 elementos

225 elementos:

Figura 30. Desplazamiento de la viga contando con 261 elementos

Figura 27. Tensión a lo largo de la viga contando con 225 elementos
544 elementos:

Figura 31. Tensión a lo largo de la viga contando con 544 elementos

Figura 28. Desplazamiento de la viga contando con 225 elementos

261 elementos:
 Elementos y mallas 8

Figura 32. Desplazamiento de la viga contando con 544 elementos

Figura 35. Tensión a lo largo de la viga contando con 20 elementos
640 elementos:

Figura 33. Tensión a lo largo de la viga contando con 640 elementos

Figura 36. Desplazamiento de la viga contando con 20 elementos

25 elementos:

Figura 34. Desplazamiento de la viga contando con 640 elementos

• Viga 1D:
Para la viga en dimensión 1D, se evaluó una determinada cantidad de
elementos y a su vez, por cada número de elementos en el cuerpo, se Figura 37. Tensión a lo largo de la viga contando con 25 elementos
extrajo los datos y las simulaciones del desplazamiento producido por
la carga, junto con la tensión a lo largo de este

20 elementos:
 Elementos y mallas 9

Figura 38. Desplazamiento de la viga contando con 25 elementos Figura 41. Tensión a lo largo de la viga contando con 200 elementos

40 elementos

Figura 42. Desplazamiento de la viga contando con 200 elementos

2000 elementos:
Figura 39. Tensión a lo largo de la viga contando con 40 elementos

Figura 43. Tensión a lo largo de la viga contando con 2000 elementos

Figura 40. Desplazamiento de la viga contando con 40 elementos

200 elementos:
 Elementos y mallas 10

Viga 1D
0,004

Desplazamiento
0,003
0,002
0,001
0
0 500 1000 1500 2000 2500
Elementos

Figura 47. Desplazamiento de la viga en 1D [m]

Figura 44. Desplazamiento de la viga contando con 2000 elementos Análisis de convergencia: (Para la tensión a lo largo de la viga)

Análisis de convergencia: (Para el desplazamiento)

Viga 1D
Viga 3D 6,00E+07
5,00E+07
3,32E-03 4,00E+07

Tension
Desplazamiento

3,30E-03 3,00E+07
3,28E-03 2,00E+07
3,26E-03
3,24E-03 1,00E+07
3,22E-03 0,00E+00
3,20E-03 0 200 400 600 800
3,18E-03 Elementos
0 200 400 600 800
Elementos Figura 48. Tensión a lo largo de la viga de la viga en 3D [Pa]

Figura 45. Desplazamiento de la viga en 3D [m]

Viga 2D
Viga 2D 1,20E+08
1,00E+08
0,00338 8,00E+07
Tension
Desplazamiento

0,00336 6,00E+07
0,00334 4,00E+07
2,00E+07
0,00332
0,00E+00
0,0033 0 200 400 600 800
0,00328 Elementos
0 200 400 600 800
Elementos Figura 49. Tensión a lo largo de la viga de la viga en 2D [Pa]

Figura 46. Desplazamiento de la viga en 2D [m]

 Elementos y mallas 11

1D con carga puntual), se supone que esta variación es abrupta ya que

Viga 1D el área transversal de la viga como forma visible (1D,2D y 3D) cambia,
para mejor entendimiento referente a la suposición, sabemos que la
4,00E-03 formula que describe esta tensión es las siguiente
3,00E-03 𝐹𝑢𝑒𝑟𝑧𝑎
Tension

𝜎= (3)
2,00E-03 Á𝑟𝑒𝑎

1,00E-03 Donde el área se define en este caso, donde se aplica la fuerza puntual,
como es lógico, se sabe que el área de un cuadrado (como área
0,00E+00 transversal del ortoedro), es mayor al punto o nodo que conforma a la
0 500 1000 1500 2000 2500 línea representativa de la viga, y por ende la tensión en la viga será
Elementos mayor en la línea, ya que el área de un punto es técnicamente 0, pero
si recordamos, cuando se definió las fuerzas en el modelo 3D y 2D, las
fuerzas puntuales se ubicaban únicamente en los extremos de la viga,
Figura 50. Tensión a lo largo de la viga de la viga en 1D [Pa]
haciendo así que sea posible deducir: el área donde se aplica la fuerza
es tan pequeña, produciendo que el esfuerzo sea un poco mayor al real,
Tabla de datos:
dando a entender que las fuerzas internas del material en una línea sea
Tabla I
menor a pasera de tener las mismas condiciones
Simulación del comportamiento a valores máximos según el número
de elementos y dimensión de la viga
V. CONCLUSIONES
Tensión máxima [Pa] Desplazamiento [m]
SOLID186 0.56 ∗ 108 0.003303 • La viga en diferente modelado, según la experimentación
PLANE182 0.112 ∗ 109 0.003364 realizada, algunos datos pueden tomar valores similares con
respecto a la evaluación del material
BEAM189 0.003309 0.003309
• El modelo de los elementos finitos se aplica en cualquier
tipo de simulación, para en este caso, con el programa
ANSYS
IV. DISCUSIÓN • Ahí un mayor desplazamiento en el punto donde la viga no
Comenzando por el análisis del desplazamiento según el numero de esta restringida por los ángulos de libertad y a en su
elementos y la dimensión de la viga, podemos decir que los valores son contraparte, el esfuerzo de la viga es mayor donde se ubica
similares, mas no son iguales, dando a entender que la hipótesis del dicha restricción del movimiento en sus ejes X, Y y Z
archivo es correcta, y así, exponiendo que un cuerpo con una sección • Mayor sea la longitud de la viga, mayor será su
transversal homogénea, comparten ciertas características similares en desplazamiento
diferentes escenarios de simulación expuestos, por su parte, estos • Según el tipo de elementos y el número de ellos, los datos
valores varían por decimas ya que a la hora de hacer un análisis estático que salida, dados propiamente por el simulador, será mas
para la construcción de obras con cierto rango de error, se puede precisos, ya que se tienen diversos puntos de evaluación
considerar como verídica y viable, ya el factor de error es menor al 5%, que componen al material
exactamente del 1.29%.
A pesar de que las gráficas del análisis convergente realizadas no
tengan un punto donde empieza a estabilizarse, ya que la simulación
no permite el análisis de un valor mayor a dicho número de mallas por
cada simulación, el punto máximo siempre se aproxima al ideal, dando
a entender, que con el enmallado máximo que ofrecía el programa
ANSYS por cada dimensión de la viga, siempre intenta acercarse al
valor deseado.
Teniendo esto en cuenta, se supone que los valores tienen esta
diferencia error, por que las condiciones del material al indicarle los
grados de libertad y donde estarán ubicadas las fuerzas puntuales en
cada caso; al tener mayor cantidad de nodos para analizar, como
ejemplo, se puede ver que en la estructura 3D, su sección transversal
esta compuesta por variados nodos que le darán la forma de un
ortoedro, y la viga lineal (1D), solo tiene un nodo donde bien, se le
agrega una fuerza y una restricción, esta diferencia cambiara el modo
con el que se verá representado los elementos a pesar de que las
propiedades del material sean las mismas, con esto en cuenta, esta
hipótesis se verá más a detalle en el análisis de la tensión máxima a lo
largo de la viga.
Por medio de experimentación, se pudo denotar que la tensión es
distinta por la ubicación de las cargas en la viga dimensionada, ya que
según los diversos puntos en las que se ubican y la división de la fuerza
en ellas, la simulación no la considera como una fuerza puntual, si no
eventos distintos, ya sea en un área transversal (viga 3D con carga
dividida en las esquinas del cuadrado), línea transversal (viga 2D con
carga dividida en los extremos) o punto de enfoque para la fuerza (viga
