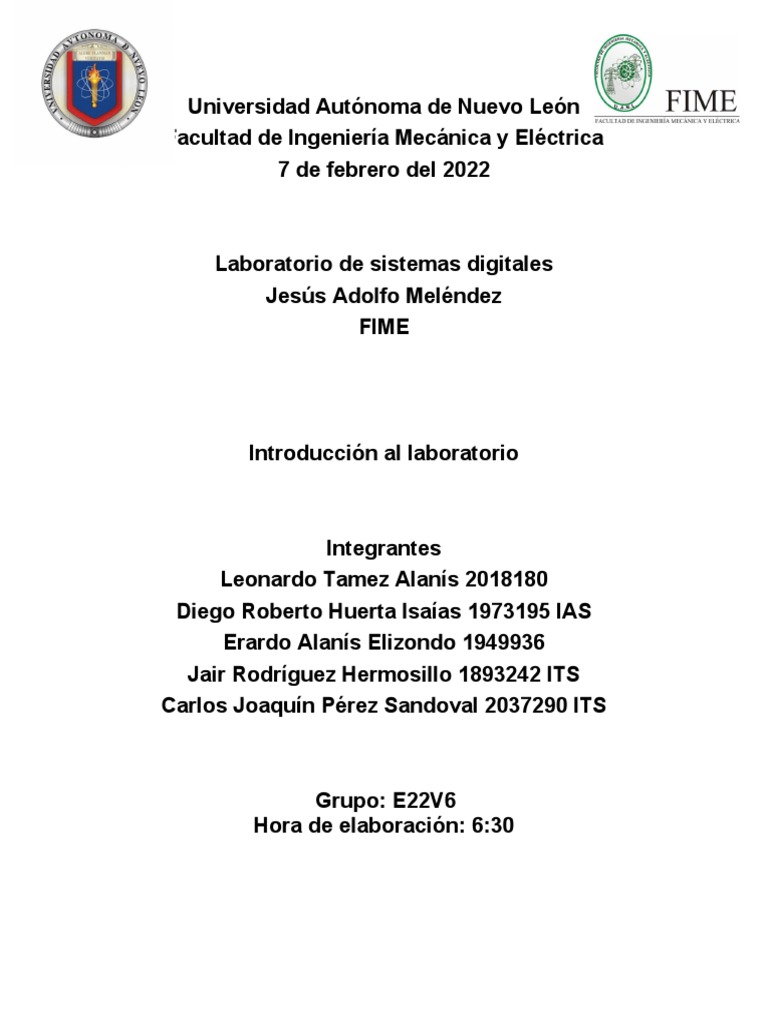

Universidad Autónoma de Nuevo León

Facultad de Ingeniería Mecánica y Eléctrica

7 de febrero del 2022

Laboratorio de sistemas digitales

Jesús Adolfo Meléndez
FIME

Introducción al laboratorio

Integrantes
Leonardo Tamez Alanís 2018180
Diego Roberto Huerta Isaías 1973195 IAS
Erardo Alanís Elizondo 1949936
Jair Rodríguez Hermosillo 1893242 ITS
Carlos Joaquín Pérez Sandoval 2037290 ITS

Grupo: E22V6
Hora de elaboración: 6:30
Descripción de la práctica
En esta práctica veremos cómo hacer unos circuitos de diferentes tipos, algunos con
push botón y otros con un dip switch, aprenderemos lo básico de como conectar un led
y prenderlo y con eso aprendiendo la función de un resistor y un poco mas de que es y
cómo funciona un led.

Materiales
-Broche porta pilas 9 V
- Batería cuadrada de 9 V de corriente directa
-Regulador de voltaje LM7805
-Cuatro Diodos Emisores de Luz de 5 mm, del tipo económico y de cualquier color.
-1 Tablilla de conexiones (Protoboard).
-4 resistores de 330 Ω, 1/4 de W (naranja, naranja, café).
-1 Switch deslizable (Dip Switch). de 4 o 8 interruptores
-5 botones de no retención micro switch (Push Button). normalmente abiertos (NA)
-Alambre de calibre 24 o 26 AWG

Diagrama eléctrico
TBLAS DE COMBINACIONES

m A B S
0 0 0 0
1 0 1 0
2 1 0 0
3 1 1 1

VR= 2.1V

m A B S
0 0 0 0
1 0 1 1
2 1 0 1
3 1 1 1

VR= 2.1 V
Cuestionario
¿Cómo identificas las terminales de ánodo y cátodo en un led?
La patas del led, la mas larga es el ánodo y la más corta el cátodo

¿Cuál es la ecuación para determinar la corriente que pasa a través de un LED?

(Voltaje de alimentación - voltaje del LED) / Corriente del LED = Resistencia limitadora.
I=V/R

¿Qué pasaría con un LED si se conecta directo a una fuente de voltaje sin resistor?
Si el LED recibe un voltaje que sobre pase los valores indicados, se quemaría, si el
voltaje estuviese por debajo de lo indicado no funcionaria de la manera correcta.

¿De qué depende la intensidad luminosa de un LED?

Esta cantidad de luz que brilla sobre una superficie en particular se conoce como
emitancia luminosa, y la cantidad de emitancia luminosa sobre una superficie depende
de la forma del foco, de la distancia desde la fuente luminosa y del ángulo entre el foco
luminoso y la superficie

¿Cuál es el voltaje en terminales de la resistencia de 330 del circuito de entrada cuando el

LED está encendido?
2.0v y 2.1v
¿A qué rango de voltaje se le considera un 1 lógico en los dispositivos digitales más comunes?

Un valor lógico 1 es cualquier valor entre 4 y hasta 5 voltios.

¿A qué rango de voltaje se le considera un 0 lógico en los dispositivos digitales más comunes?

Un valor 0 es cualquier voltaje entre 0 y 0.8 voltios

Foto del circuito:

Conclusiones:
Diego:
en conclusion en esta practica pudimos observar y realizar el como se realiza un circuto
electro y el como se hace asi mismo un diagrama electrico de cada uno de los circuitos
que hicimos, en mi caso pude aprender el como funciona correctamente el protoboard y
asi poder seguir utilizandolo sin tanta dificultad, de igual manera me queda mucho por
aprender y practicar para poder tener un mejor aprendizaje sobre esta materia

Carlos Joaquín
Con esta práctica realizamos y pudimos observar cómo hacer El circuito eléctrico
también aprendí que es un protaboard y como funciona y como no es tan simple
prender los focos

Erardo
El desarrollo de esta práctica de laboratorio destaca demasiados conceptos clave que
se espera sean útiles para el desarrollo exitoso de este tema, incluida la identificación
del cátodo y el ánodo de un diodo emisor de luz, la forma correcta de conectar la fuente
de alimentación al protboard, el voltaje recomendado para usar en la placa de
conexión, cómo funcionan las resistencias y dónde deben estar estos elementos para
que ayuden a proteger los dispositivos utilizados, como los diodos emisores de luz, y
entiendo la importancia de conectar resistencias, LED y fuentes de alimentación.
correctamente para mostrar el valor de salida correctamente

Leonardp
En esta practica fue muy bueno por que aprendimos a conectar un led de diferentes
maneras y como funciona, me gusto aprender eso aunque no entendíamos al inicio
pero después le agarramos la onda rápido
Bibliografía

https://es.grote.com/knowledge-base/why-does-my-led-flashlight-look-brighter-than-a-
grote-lamp/
https://www.kitelectronica.com/2016/01/formulas-para-led.html
https://www.puromotores.com/13133974/porque-un-led-debe-conectarse-a-una-
resistencia
https://cursos.mcielectronics.cl/2019/06/18/anodo-v-s-catodo/#:~:text=Notar%20que
%20las%20dos%20“patas,fluye%20de%20ánodo%20a%20cátodo .
http://www.unicauca.edu.co/matematicas/eventos/log&co/MATERIAL/
Algebra_Booleana/Textos/Lexias/01_Principales/00_Frames/14_2.htm
