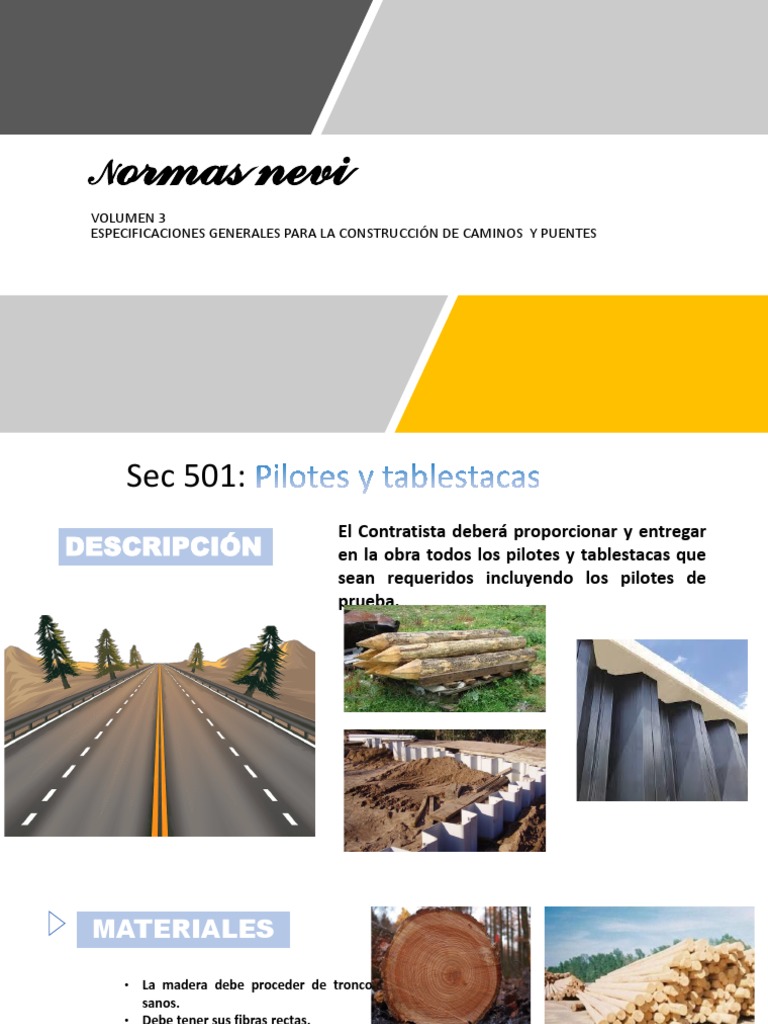

Normas nevi

VOLUMEN 3
ESPECIFICACIONES GENERALES PARA LA CONSTRUCCIÓN DE CAMINOS Y PUENTES
 Sec 501:
El Contratista deberá proporcionar y entregar
DESCRIPCIÓN en la obra todos los pilotes y tablestacas que
sean requeridos incluyendo los pilotes de
prueba.
MATERIALES

• La madera debe proceder de troncos

sanos.
• Debe tener sus fibras rectas.

EQUIPOS

• El Contratista deberá dedicar a estos

trabajos todo el equipo adecuado.
• La planta y el equipo para martinetes a
vapor o a aire.
PROCEDIMIENTO DE
TRABAJO:

Preparación del hincado: Hincado:

*Los pilotes serán hincados una *Deberán ser hincados de
vez que se encuentre terminada 2 manera que no sean
la excavación hasta el nivel de dañados ni exceda de las
cimentación tolerancias permisibles

3
Corte
*Los pilotes se cortarán al Valor soportante y
nivel de las cotas penetración :
indicadas en los *La capacidad soportante de los
4
Planos. pilotes hincados se determinará
Extensión: en base a las fórmulas que a
*Se colocará el encofrado continuación se presentan.
necesario para construir la
extensión, cuidando que no
existan filtraciones antes del
ENSAYOS Y TOLERANCIA:

Cuando se lleven a cabo los ensayos de

Ensayos prueba de carga o de hincado de pilotes
de prueba
Estos pilotes serán del tipo y dimensiones
establecidos en los planos, y deberán ser
Pilotes a prueba hincados con el mismo equipo que se
utilizará en el hincado de los demás pilotes.
Los ensayos de carga se realizarán por los
Ensayos de carga métodos aprobados por el Fiscalizador, y el
Contratista

la variación de la verticalidad o inclinación

Tolerancia requerida, no deberán exceder de las
tolerancias indicadas en la siguiente Tabla.
 *Todos los pilotes de madera serán aprobados por el
Pilotes de madera Fiscalizador.
*La superficie aserrada recibirá 3 aplicaciones a brocha de
aceite de creosota.
CLASES DE PILOTES:

*Los pilotes serán construidos de acuerdo con

Pilotes prefabricados de hormigón los detalles señalados en los planos

*Pozos perforados y rellenados con hormigón.

Pilotes hormigonados *Tubos o cascos de acero hincados y rellenados con
hormigón.

*Cuando los pilotes de acero se extiendan sobre la

Pilotes acero superficie del terreno o agua, serán protegidos aplicando
3 manos de pintura
 *Las esquinas de las tablestacas estarán a escuadra y la
Tablestacas de madera madera usada no tendrá huecos producidos por gusanos,
nudos o porciones defectuosas que puedan disminuir su
TABLESTACAS:

resistencia o durabilidad.

*En general, la construcción e instalación de tablestacas de

Tablestacas de hormigón hormigón se realizará de la misma forma que la indicada
anteriormente

Tablestacas de acero *Las tablestacas metálicas serán perfiles laminados

que satisfagan las exigencias.
estructural.
 Sec 502:

DESCRIPCIÓN MATERIALES EQUIPO

*Hormigón Los equipos utilizados para la
*Este trabajo consistirá en la
*lechada de cemento precompresión deberán estar
construcción de estructuras o
*acero de refuerzo equipados con medidores de
elementos estructurales de
ductos y anclajes presión o extensión.
hormigón precomprimido.
ESTRUCTURAS DE HORMIGÓN PRETENSADO:

Equipos de pretensado
*El presfuerzo de los miembros prefabricados,
deben ser definidos como construidos por el
proceso de pretensionamiento

Acero
*El acero de presfuerzo deberá estar conformado
por uno de los siguientes tipos: Cables de siete
alambres deberán regirse al ASTM A 416 y al
Departamento de Especificaciones de Material D–9-
4500; todas las barras estarán normadas por el
ASTM A 722 y alambres de acero de acuerdo al
ASTM A 421
 Sec 503:
Este trabajo consistirá en el suministro, puesta en obra,
terminado y curado del hormigón en puentes, alcantarillas de
cajón, muros de ala y de cabezal, muros de contención,
sumideros, tomas y otras estructuras
Clasificación y mezclas de diseño

*El Contratista debe suministrar el diseño de la mezcla,

y la clasificación de las mismas para los diferentes
elementos estructurales.

Calidad del hormigón

El hormigón debe diseñarse para ser uniforme,

trabajable, transportable, fácilmente colocable y de una
consistencia aceptable para la Fiscalización.
Colocación del hormigón

La temperatura del hormigón colocado en sitio, en caso de

losas de puentes y losas superiores en contacto con el tráfico
no deberán exceder de 29ºC

Vigas, losas, zapatas, columnas, y

muros
el hormigonado deberá realizarse en forma continua en toda
su altura, incluido el acartelamiento.
 Sec. 504:
Este trabajo consistirá en el suministro y colocación de acero
de refuerzo para hormigón de la clase, tipo y dimensiones
señalados en los documentos contractuales

El acero de refuerzo deberá ser almacenado en plataformas u

otros soportes

Preparación, doblado y colocación del refuerzo

Las barras y el alambre de acero serán protegidos en todo

tiempo de daños
Las barras se doblarán en la forma indicada en los planos.
 Sec. 505:
El Contratista notificará al Fiscalizador, por lo menos con 10
días de anticipación, el inicio de la construcción de cualquier
pieza de acero estructural.

Las partes que estarán expuestas a la vista tendrán un

acabado nítido.

La aprobación en la fábrica de cualquier material o elemento

terminado, no impedirá el reclamo posterior.
Mano de obra
Las partes que estarán expuestas a la vista tendrán un
acabado nítido.

Fabricación
Las placas de acero serán cortadas y fabricadas

Enderezada de materiales y corte a soplete

Todo material laminado estará completamente recto antes de
ser colocado o trabajado
 Sec. 506:

Este trabajo consistirá en la construcción de puentes u

otras estructuras conformadas por tableros u otros
elementos de madera

Tratamiento de la madera
El tipo de tratamiento que se aplicará a la madera será
especificado en los planos o en las disposiciones
especiales
Madera tratada Madera sin tratar
Las maderas tratadas serán las superficies a continuación indicadas
cuidadosamente manipuladas sin se impregnarán totalmente con dos
arrojarlas, romper las fibras manos de aceite de creosota caliente,
exteriores ni raspar antes de que se proceda a su
ensamblaje
 Sec. 507:
Este trabajo consistirá en la pintura para estructuras
nuevas y la repintada de las instalaciones ya existentes.

Aplicación
La pintura se la aplicará a brocha, rodillo
o soplete, o mediante una combinación
de éstos.

Pinturas para estructuras:

Acero Madera Hormigón
 Sec. 508:

Este trabajo consistirá en la construcción de

elementos estructurales conformados por
piedras labradas, tendidas en hileras regulares

Mampostería de piedra
Sec. 509:

*Este trabajo consistirá en el suministro y aplicación de

material asfáltico a la superficie del hormigón

Colocación
*La superficie en la cual el mortero va a ser colocado
neumáticamente no estará mojada
 Sec 510:

Es la colocación de cierto tipo de estructuras que

retendrán la caída de materiales a la vía.

Sec. 511:

Este trabajo consistirá en la protección de los taludes, riberas y

cunetas mediante escollera de piedra suelta, gaviones ,
geotubos y revestimientos de hormigón
 Sec. 512:

Consiste en la construcción
o colocación de diques o
pequeñas barreras u
obstáculos transversales a
la dirección de flujo en la
cárcava
