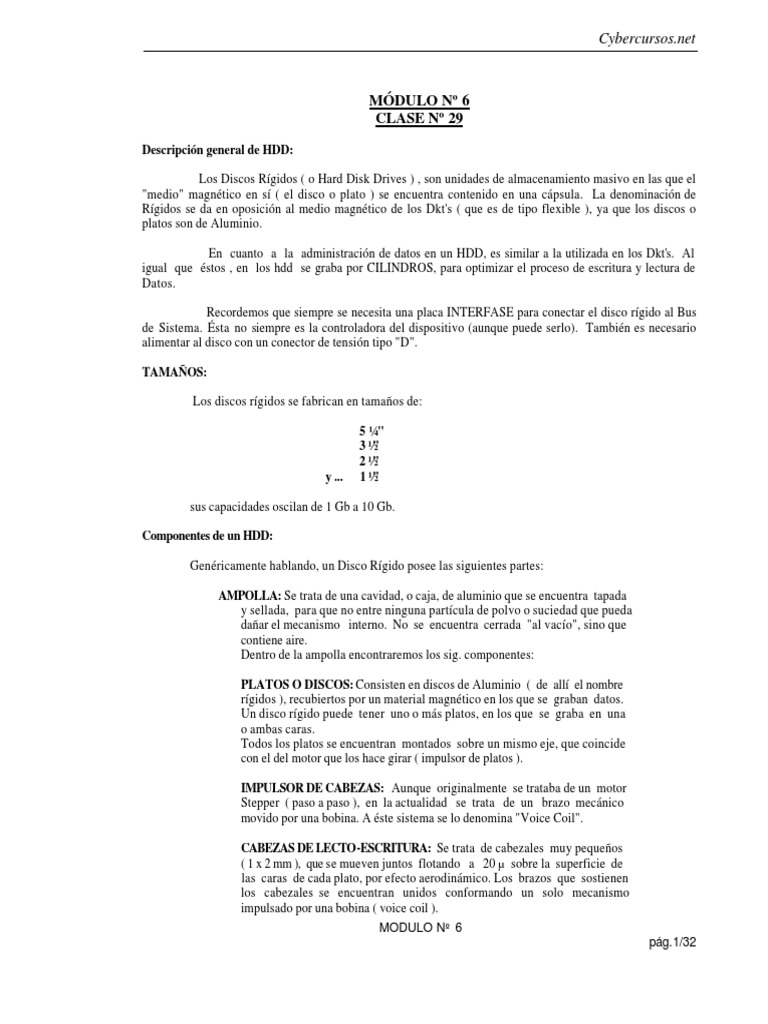

MÓDULO Nº 6
CLASE Nº 29

Descripción general de HDD:

Los Discos Rígidos ( o Hard Disk Drives ) , son unidades de almacenamiento masivo en las que el
"medio" magnético en sí ( el disco o plato ) se encuentra contenido en una cápsula. La denominación de
Rígidos se da en oposición al medio magnético de los Dkt's ( que es de tipo flexible ), ya que los discos o
platos son de Aluminio.

En cuanto a la administración de datos en un HDD, es similar a la utilizada en los Dkt's. Al

igual que éstos , en los hdd se graba por CILINDROS, para optimizar el proceso de escritura y lectura de
Datos.

Recordemos que siempre se necesita una placa INTERFASE para conectar el disco rígido al Bus
de Sistema. Ésta no siempre es la controladora del dispositivo (aunque puede serlo). También es necesario
alimentar al disco con un conector de tensión tipo "D".

TAMAÑOS:

Los discos rígidos se fabrican en tamaños de:

5 ¼"
3 ½"
2 ½"
y ... 1 ½"

sus capacidades oscilan de 1 Gb a 10 Gb.

Componentes de un HDD:

Genéricamente hablando, un Disco Rígido posee las siguientes partes:

AMPOLLA: Se trata de una cavidad, o caja, de aluminio que se encuentra tapada

y sellada, para que no entre ninguna partícula de polvo o suciedad que pueda
dañar el mecanismo interno. No se encuentra cerrada "al vacío", sino que
contiene aire.
Dentro de la ampolla encontraremos los sig. componentes:

PLATOS O DISCOS: Consisten en discos de Aluminio ( de allí el nombre

rígidos ), recubiertos por un material magnético en los que se graban datos.
Un disco rígido puede tener uno o más platos, en los que se graba en una
o ambas caras.
Todos los platos se encuentran montados sobre un mismo eje, que coincide
con el del motor que los hace girar ( impulsor de platos ).

IMPULSOR DE CABEZAS: Aunque originalmente se trataba de un motor

Stepper ( paso a paso ), en la actualidad se trata de un brazo mecánico
movido por una bobina. A éste sistema se lo denomina "Voice Coil".

CABEZAS DE LECTO-ESCRITURA: Se trata de cabezales muy pequeños

( 1 x 2 mm ), que se mueven juntos flotando a 20 µ sobre la superficie de
las caras de cada plato, por efecto aerodinámico. Los brazos que sostienen
los cabezales se encuentran unidos conformando un solo mecanismo
impulsado por una bobina ( voice coil ).
MODULO Nº 6
pág.1/32
 Cybercursos.net

El avance de las cabezas sobre el disco es "angular" y no radial ( como en

las disketeras.
IMPULSOR DE PLATOS: Se trata de un motor paso a paso que gira
en un solo sentido a velocidades de 3600 o más RPM. Éste motor gira
permanentemente ( aunque el disco no sea accedido ), salvo que alguna
rutina soft de Ahorro de Energía se encargue de detenerlo .

PLACA: Contiene los circuitos necesarios para el accionamiento de los motores

y cabezas del disco. En ciertas normas ( IDE por ej. ) ésta placa cumple funciones
de controladora del HDD. En ella encontraremos:

CONECTOR DE CONTROL Y DATOS: Es un conjunto de contactos que por

lo general se encuentra en la parte posterior de la placa. Puede tratarse de
un conector de pines o un borde de placa ( edge connector ). Su función es
la de comunicar al HDD con su interfase para tranferir señales de datos y/o
control.

CONECTOR DE ALIMENTACION: Se trata de un conector tipo "D" o "Mini

D" , mediante el cual el HDD recibe +12V ( para los motores ) y +5v ( para
los circuitos lógicos ).

JUMPERS DE SELECCION: Son un conjunto de puentes que permiten

setear el modo de trabajo del HDD.

LED INDICADOR DE ACTIVIDAD: Es un diodo de efecto lumínico que

se enciende cada vez que el HDD efectúa un acceso de lectura o escritura.

La Ampolla se encuentra conectada con la Placa por dos vías:

Una Cinta cobreada: Lleva las señales que activan las diferentes cabezas
de lecto-escritura.

Un contacto de Goma conductiva: Se encuentra entre la placa y la ampolla

y su función es la de proveer las señales al motor de rotación.

Geometría o Parámetros:

Todo disco posee una organización propia y única definida los siguientes parámetros:

CILINDROS: Recordemos que la cantidad de cilindros define la cantidad de tracks

por cara ( o cabeza ). Se empiezan a contar desde 0 ( cero ).

CABEZAS ( heads ): Define la cantidad de cabezas de lecto-escritura. Se empiezan

a contar desde 0 ( cero ).

SECTORES: Define la cantidad de sectores por track. Se empiezan a contar desde

1 ( uno ).

WRITE PRECOMPENSATION: Define el cilindro a partir del cual se comienza a

escribir con Precompensación de Escritura. En la actualidad éste parámetro no se
utiliza, por lo que debe setearse éste parámetro en el valor 65535, es decir NONE
( no usado ).

LANDING ZONE: Define el cilindro en el que las cabezas aterrizan, es decir "tocan" la
superficie del disco y por ende la dañan. Por ésta razón éste parámetro debe setearse

MODULO Nº 6
pág.2/32
 Cybercursos.net

en un valor igual al del último cilindro. En los discos actuales las cabezas aterrizan en
forma automática al apagarse el disco en el último cilindro ( autoparking ) de mode que
en ellos éste parámetro carece de importancia.

NOTA: Éstos parámetros son muy importantes ,ya que sin ellos no es posible que el sistema reconozca
al HDD. Es por eso que deberíamos anotarlos en una etiqueta sobre el disco para el caso
en que fuera necesario conocerlos. Recordemos que no siempre el fabricante los incluye en la
etiqueta original que viene con el disco, en la que sí siempre vendrá especificado la marca y el
modelo exacto del HDD

Normas de HDD , Concepto:

Existen distintos '"tipos"de disco , que trabajan de distinta manera. Dicho en un lenguaje más
técnico, existen distintas NORMAS de HDD.

Cada Norma de disco, graba de distinta manera, posee distinto límite de capacidad máxima,
lleva a cabo de forma diferente la conexión entre disco e interfase, coloca la controladora
en la interfase o en la placa del hdd, ofrece distintas tasas de transferencia de Datos hacia el
Sistema ( o sea velocidad de transferencia ).

Existen las siguientes principales normas de discos:

ST 412 / 506 : Fué la primer norma de discos rígidos. Vulgarmente se los

conoce como "Discos de XT". Se fabricaron en capacidades de hasta 40Mb.

IDE ( INTEGRATED DRIVES ELECTRONICS ):Es una tecnología de discos

diseñada para usar en computadoras AT compatibles.
La tecnología IDE ofrece flexibilidad y alto rendimiento y es generalmente
menos cara que la SCSI .
La mayoría de las nuevas computadoras vienen con discos IDE y tienen
controladoras IDE incorporadas en su Motherboards.
En la actualidad existen diversas normas derivadas de IDE que superan sus
límites ,aunque mantinen absoluta comp atibildad con ella.
Enhanced Integrated Drive Electronics (EIDE) es una extensión que mejora
la tecnología IDE estándard. El conjunto de característica de EIDE incluye:

- Soporte para discos rígidos IDE mayores a 528 MB.

- Soporte para tasas de transferencia de datos más rápidas que
las de IDE ( Fast-ATA ).
- Soporte por más de dos discos IDE (mediante una Controladora
Secundaria).
- Soporte para CD-ROM y TAPE BACKUP.

SCSI ( SMALL COMPUTERS STANDARD INRERFACES ): Se trata de

una tecnología diseñada para conectar en una sola interfase diversos
dispositivos ( y entre ellos discos rígidos ) de alta performance.
Los discos no se reconocen desde el BIOS y son reconocibles para
DOS solamente si son soportados conectados a un Bios Host Adapter
( Adaptador Huesped de BIOS ) o controladora SCSI . También existen
mejoras y nuevas versiones de ésta norma.

MODULO Nº 6
pág.3/32
 Cybercursos.net

CLASE Nº 30
DISCOS NORMA IDE ( I )

Descripción General y Reconocimiento:

Es sencillo reconocer un HDD norma IDE , ya que en su parte posterior y junto al conector de
alimentación encontraremos un conector de 40 pines ( en dos hileras paralelas de 20 ) al cual le falta el
pin Nº 20. Mirando el conector de manera que el pin 20 quede hacia arriba, encontraremos el pin 1 a la
izquierda y abajo.
El disco se conecta con la interfase mediante un cable plano de 40 conductores. El mismo tiene tres
conectores hembra de 40 contactos: 2 para discos rígidos, en un extremo, y 1 para la interfase, en el otro.
Un borde coloreado nos indica cuál es el conductor Nº1, el cual debe coincidir con el pin 1 del/de los HDD
y de la interfase.
La interfase se reconoce por tener un conector para cable plano de 40 pines, en el que viene indicada
la posición del pin 1. Este conector suele traer pintada la leyenda : HDC ( Hard Disk Controller ).

Interfase Primaria y Secundaria ( I/O Base Addres e IRQ ):

Como ya se dijo antes es indispensable una interfase para conectar el HDD al bus del Sistema.
Ésta puede estar diseñada para los buses ISA, VESA o PCI.
En la actualidad es ya un standard, encontrar la interfase incluida en los circuitos de la
motherboard ( IDE on Board ). Hay que aclarar que las IDE on Board actuales son interfases PCI.
En el caso de la norma IDE, las interfases no son CONTROLADORAS de disco rígido, sino sólo
interfases ( contienen algunos buffers y realizan la conexión al bus ). La verdadera controladora de un disco
IDE, se encuentra en el mismo disco ( la placa que viene con el disco ). Esta es una diferencia importante
a tener en cuenta en el caso de que recibamos el mensaje "HDD CONTROLLER FAILURE" (
Falla en controladora de HDD ).
La placa interfaz IDE para bus ISA es conocida como"IDE MULTIFUNCION", ya que además de ser
interfaz de discos, cumple múltiples funciones como controlar disketeras, ofrecer Puertos de Comunicación
Seriales y Paralelos, y administrar un Game Port ( para conexión de Joysticks ) . El caso es similar para las
placas interfaz de bus VESA, aunque éstas suelen incluir dos interfases para discos IDE, por lo que se las
denomina "MULTI - IDE MULTIFUNCION".
Como toda interfase, la de discos IDE utiliza un I/O Addres y un IRQ, los cuales deben ser únicos
para que no haya conflictos en el sistema. Los sistemas Standard admiten dos placas interfaz de HDD,
denominadas PRIMARIA y SECUNDARIA respectivamente. Éstas utilizan los sig. parámetros:

I/O Add. IRQ

IDE Primaria .......... 1 F 0 h 14 (Eh)

IDE Secundaria ...... 1 7 0 h 15( Fh)

En las placas para buses ISA y VESA ( o VLB ) éstos valores se setean mediante jumpers, de forma
manual. En las IDE on Board, en cambio, se setean desde el programa SETUP, dentro del submenú
PERIPHERIAL MANAGEMENT ( Administración de Periféricos ).

Single Drive, Master y Slave:

Una placa interfaz para discos IDE da la posibilidad de conectar como máximo 2 ( dos ) discos. En
ese caso se denominan ( los discos ) MASTER y SLAVE ( esclavo ) respectivamente.
El disco MASTER, mediante su placa incluida, controla al disco SLAVE, que la desactiva. Es
importante aclarar que es indistinta la ubicación que ocupen en el cable ( master, en el extremo y esclavo
después o viceversa ).
También es posible conectar un solo disco a la interfase, al que generalmente se denomina "SINGLE
DRIVE" ( disco único ). A veces se lo llama MASTER , aunque es erróneo, ya que no controla a ningún
disco Slave. El hdd, si es Single Drive, va conectado en el extremo del cable.

MODULO Nº 6
pág.4/32
 Cybercursos.net

Para instalar el/los disco/s es necesario setear mediante jumpers, la función que van a cumplir (
single drive , master o slave ). Éstos jumpers generalmente tienen 2 pines, los cuales hay que puentear
para habilitar la opción que señalan. Habitualmente encontraremos en la placa del disco los sig. jumpers:
SD o DS ( single drive ): Se setea cuando el disco es el único del
sistema. También es posible encontrar este jumper bajo el nombre de
DM ( drive master - sin esclavo ) o inclusive que no sea necesario
setear ningún jumper para que el disco funcione en ésta modalidad.
DM o MD ( drive master ): Se setea en el disco que debe cumplir la
la función de master, en un sistema de dos discos. Es necesario,
además, setear también el jumper SP ( slave present ) para indicar
que existe un disco esclavo.
SP ( slave present ): Se setea en el disco Master, para indicar que el
disco esclavo está presente.
DS o SD ( drive slave o slave drive ): Se setea en el disco esclavo
para indicarle que va a ser controlado por otro.
Suelen, además de los mencionados, existir los siguientes jumpers:
CS ( cable select ): Se utiliza cuando el disco es conectado a una interfase
espacial que permite "rackear" ( conectar ) hasta 8 discos en un solo cable.
En ese caso los discos conectados no cumplen funciones de Master o Slave,
sino que son seleccionados, uno por vez, gracias a un código enviado por el
cable de Datos y Control. En el uso normal, nunca se utiliza.
LA ( led activity ): Se setea para permitir que se pueda conectar el led de
HDD de gabinete ( rojo ) , en la interfase de discos IDE.

Instalación Física:
Para instalar uno o más discos IDE debemos realizar los siguientes pasos ( siempre con ÁQUINA
APAGADA!!! :
1.- Setear en el/los HDD los jumpers para que actúen como Single Drive Master o Slave.
2.- Asegurarse de que la interfase esté seteada como:
a.- ACTIVA ( enabled )
b.- PRIMARIA o SECUNDARIA ( según el caso )
Recordemos que si se trata de una placa interfase ISA o VESA , ésto se logra
mediante jumpers. Si en cambio se encuentra incluida en el Motherboard, se realiza
desde el programa SETUP.
3.- Conectar el cable plano a la placa interfaz, haciendo coincidir el borde coloreado con
el pin Nº1 y colocarla en el slot . En el caso de ser una interfase On Board, sólo será
necesario conectar el cable.
4.- Conectar el cable plano al/a los HDD , haciendo coincidir el borde coloreado con el pin
Nº 1. Luego alimentar al/a los HDD con conectores de alimentación tipo "D" o "Mini-D"
( que vienen de la Fuente de Alimentación ).
Después de completar la Instalación Lógica y comprobar el correcto funcionamiento del/los HDD , se podrá
colocar el/los discosen su posición definitiva.

IMPORTANTE: Los discos están diseñados para funcionar solamente en posición vertical u horizontal (±
5º), respecto de su eje longitudinal. La posición correcta es con la tapa de la Ampolla hacia arriba y el
cuerpo del motor de Rotación hacia abajo.

Utilidades en Setup para HDD para discos tipo NORMAL:

Es imp ortante aclarar, ante todo, que éstos utilitarios pueden aplicarse dólo a discos Norma
IDE y de tamaño menor o igual a 528 MB. Además, éstos programas son DESTRUCTIVOS ! para cualquier
información que exista en el disco rígido.
Es indispensable, para la ejecución de estos programas , que el disco se encuentre declarado
con sus PARÁMETROS CORRECTOS en el Standard CMOS Setup.
Los SETUP actuales, no incluyen estos programas, ya que sólo son útiles para los discos rígidos IDE
tipo NORMAL, que no se fabrican más.

MODULO Nº 6
pág.5/32
 Cybercursos.net

Media Analisis : Realiza un detallado análisis de la superficie del disco. En él, escribe
uno a uno , todos los sectores del disco, intentando luego leerlos para verificar su
su estado. Como resultado deja indicada una tabla de sectores defectuosos.
Auto Interleave : Debido a la velocidad de giro de un HDD ( 3600 RPM ), puede ser
conveniente que sus sectores no se encuentren en posicio nes contiguas (el 1, luego el
2 y asi sucesivamente ). Así, el INTERLEAVE (intercalado) de los sectores, dependerá
de la combinación Sistema-Intarfase-Disco.
Este programa encuentra el interleave óptimo para el disco y luego formatea ( organiza )
los sectores de cada track de acuerdo al factor de intercalado óptimo.
LowLevel Format : Todo disco rígido ( cualquiera sea su norma ), debe recibir un
Formateo de Bajo Nivel para poder luego ser utilizado por algún Sistema Operativo.
Los discos IDE ya vienen con un Low Level Format de fábrica y no deberían ser
nuevamente formateados a Bajo Nivel . Sólo es recomendable realizar un formateo de
este tipo en un disco IDE que se encuentre muy dañado, como úlitmo recurso para
tratar de volver operativo el disco.
La tarea que realiza un formateo de Bajo Nivel consiste en marcar, track por track, todas
las CABECERAS ( headers ) y probar el ÁREA de DATOS de cada uno de los sectores,
( 512 bytes ) y generar sus respectivos CRC ( cyclic redundance code ).

MODULO Nº 6
pág.6/32
 Cybercursos.net

CLASE Nº 31

DISCOS IDE (II)

Instalación Lógica:
Una vez realizada la Instalación Física del/los HDD se da lugar a la instalación lógica. Ésta
consiste básicamente en cuatro pasos fundamentales:

Declaración de Parámetros del HDD en el SETUP.

Partición.
Formateo de Alto Nivel.
Transferencia de Sistema.

Declaración de Parámetros en el SETUP:

La geometría o parámetros del hdd se declaran en el ADVANCED CMOS SETUP. Cabe aclarar que
sólo se deben declarar en el Setup HDD de norma IDE (si se instala un disco SCSI, se debe setear hdd NO
INSTALADO).
Encontraremos que se pueden declarar los parámetros de dos discos por interfase (primaria o
secundaria) . Los parámetros son los siguientes:

Type Cyl Heads WPcomp LZone Sectors Size Mode

HDD Primary Master ------ ---- --------- ----------- -------- ----------- ----- -------
HDD Primary Slave ------ ---- --------- ----------- -------- ----------- ----- -------

HDD Secondary Master ------ ---- --------- ----------- -------- ----------- ----- -------
HDD Secondary Slave ------ ---- --------- ----------- -------- ----------- ----- -------

TYPE (TIPO): El BIOS ofrece una tabla con 46 tipos pre-definidos de discos (generalmente
desactualizados). El tipo 47 se denomina UDT o User Defined Type (tipo definido
por el usuario). Siempre deberíamos declarar tipo 47.

CYLINDERS (CILINDROS): Indica la cantidad de cilindros. Se empiezan a contar de 0.

HEADS (CABEZAS): Indica la cantidad de cabezas. Se comienzan a contar de 0.

WRITEPRECOMP (PRECOMPENSACION DE ESCRITURA): Ya no se utiliza éste parámetro

Debe setearse en el valos 65535.

LANDING ZONE (ZONA DE ATERRIZAJE):Debe ser igual al último cilindro. Los discos actuales
ya no utilizan éste parámetro.

SECTORS (SECTORES POR TRACK): Indica la cantidad de sectores por Pista.

MODE (MODO): Los Modos s on....

Normal: Son discos que utilizan el sistema CHS. Su tamaño es igual

o menor que 528 MB.
Large: Son discos mayores de 528 MB, para usar sólo con MS-DOS.
Ya no se utilizan.
LBA: Direccionamiento por Bloques Lógicos. Son discos mayores
que 528 MB. A ésta categoría pertenecen los discos actuales.

NOTA: Hay que ser cuidadoso con respecto a los parámetros que reconoce el programa

MODULO Nº 6
pág.7/32
 Cybercursos.net

AUTODETECT HARD DISK ya que no siempre son correctos. Es mejor asegurarse del valor de los
parámetros gracias al manual del disco o algun manual confiable .

Utilidades en Setup para HDD para discos tipo NORMAL:

Es importante aclarar, ante todo, que éstos utilitarios pueden aplicarse sólo a discos Norma
IDE y de tamaño menor o igual a 528 MB (o sea tipo NORMAL). Además, éstos programas son
DESTRUCTIVOS ! para cualquier información que exista en el disco rígido.
Es indispensable, para la ejecución de estos programas , que el disco se encuentre
declarado con sus PARÁMETROS CORRECTOS en el Standard CMOS Setup.
Los SETUP actuales, no incluyen estos programas, ya que sólo son útiles para los discos
rígidos IDE tipo NORMAL, que no se fabrican más.
Media Analisis : Realiza un detallado análisis de la superficie del disco. En él, escribe
uno a uno , todos los sectores , intentando luego leerlos para verificar su estado.
Como resultado deja indicada una tabla de sectores defectuosos.
Auto Interleave : Debido a la velocidad de giro de un HDD (3600 RPM), puede ser
conveniente que sus sectores no se encuentren en posiciones contiguas (el 1, luego el
2 y así sucesivamente). De hecho, el INTERLEAVE (intercalado) de los sectores,
depende de la performance combinada del Sistema, la Intarfase y el Disco.
Este programa encuentra el interleave óptimo para el disco y luego formatea (organiza)
los sectores de cada track de acuerdo al factor de intercalado óptimo.
Low Level Format : Todo disco rígido (cualquiera sea su norma), debe recibir un
Formateo de Bajo Nivel para poder luego ser utilizado por algún Sistema Operativo.
Los discos IDE ya vienen con un Low Level Format de fábrica y no deberían ser
nuevamente formateados a Bajo Nivel . Sólo es recomendable realizar un formateo de
este tipo en un disco IDE que se encuentre muy dañado, como úlitmo recurso para
tratar de volver operativo el disco.
La tarea que realiza un formateo de Bajo Nivel consiste en marcar, track por track, todas
las CABECERAS ( headers ) y probar el ÁREA de DATOS de cada uno de los sectores,
(512 bytes) y generar sus respectivos CRC (cyclic redundance code).

Partición mediante FDISK de MS DOS:

Con el programa FDISK.EXE de MS-DOS, es necesario crear la Tabla de Partición del
Hdd. Ésta define en cuántas Unidades Lógicas ( o volúmenes ) está dividido una Unidad Física.
La tabla reside en el primer sector físico del hdd, o sea Cyl = 0 , Head = 0 y Sect = 1.
Éste sector se denomona MBR ( Main Boot Record ) y es indispensable para que el hdd sea
reconocido por el sistema. Los restantes sectores del Cyl = 0 , Head = 0 no se utilizan ( para
preservar la integridad de MBR ).
Para poder particionar un hdd, es necesario bootear desde un dkt, que además contenga
el archivo Fdisk.exe.
Es importante aclarar que al eliminar una partición se pierden todos los datos de la
unidad lógica que tiene asignada, siendo imp osible recuperarla.
Existen dos tipos de particiones , desde el punto de vista de DOS:
PRIMARIA: Posee las siguientes características...
* Es la primer partición que se debe realizar en un hdd.
* Puede ocupar o no el 100% del tamaño del disco.
* Debe estar siempre ACTIVA, es decir booteable.
* El tamaño mínimo es de 1 Mb.
* El tamaño máximo es de 2 Gb.
EXTENDIDA: Posee las siguientes características...
* Nunca ocupa el 100% del hdd ( ya que no puede existir sin la part. 1º) .
* Puede ocupar toda la porción del hdd que no utiliza la part. 1º .
* Deben definirse dentro de ella al menos una UNIDAD LÓGICA .
* Pueden definirse dentro de ella más de una Unidad Lógica (de D: hasta Z:).
Al ejecutar fdisk, aparecerán las siguientes opciones:

MODULO Nº 6
pág.8/32
 Cybercursos.net

Unidad de disco actual: 1 ---------------------------> Indica la unidad de disco con la que se está
trabajando ( la primer unidad es la 1 y la
segunda la 2 ).
1. Crear partición DOS o unidad lógica DOS -------> Permite crear Partición Primaria, Extendida y
Unidades Lógicas.
2. Establecer partición activa ---------------------------> Permite indicar cuál va a ser la partición de
la cual se va a bootear.
3. Eliminar partición o unidad lógica DOS ----------> Permite borrar particiones DOS Extendidas
y Primarias y Particiones NO DOS.
4. Mostrar información sobre la partición ----------> Exhibe todas las particiones que existen en
el disco.
5. Cambiar la unidad de disco actual ----------------> Permite cambiar la unidad de disco con la
que se está trabajando.
La eliminación de las particiones se debe realizar en el orden inverso en que fueron creadas.
Esto es decir eliminar :
primero...... la última unidad lógica
después..... la ante-última y así sucesivamente hasta borrar
todas las unidades lógicas.
finalmente... la partición primaria.

Formateo de Alto Nivel:

Una vez hecha la/s partición/es recién deberemos realizar el FORMATEO de Alto Nivel
con el comando Format.
Mediante éste comando se crearán en cada unidad lógica:
1º.- DBR ( DOS Boot Record ) : Se encuentra ubicado en el primer
sector de la cara 1 del hdd, o sea Cyl = 0,
Head = 1 y Sect = 1. Contiene información
indispensable a cerca de la FAT, Área de DIR y
Área de Datos ( similar al boot sector de un dkt ).
2º.- FAT ( File Allocation Table ): Es el área donde se indica como
están enlazados los clusters.
3º.- Área de Directorio: Es el área donde se almacenan los nombres
de los archivos , su tamaño y el cluster donde
comienzan.
4º.- Área de Datos : Es el área donde se graban los archivos y se
encuentra dividida en clusters.
Deben formatearse todas las unidades lógicas que fueron creadas a partir de la partición,
desde un dkt booteable que contenga el archivo format.com . Ej:
format c:
format d:
...y así sucesivamente hasta dar formato a todas las unidades lógicas.

Transferencia de Sistema:
Finalmente debemos transferir el SO, sólo a la Partición Primaria del disco MASTER
(conectado a la interfase IDE Primaria), a la que el sistema le asigna la unidad lógica C: .
Podemos realizar ésto de dos formas:
a) Haciendo un FORMAT /s a la unidad C: .
b) Haciendo un SYS C: , desde un dkt con sistema ( booteable ).
La opción b) puede repetirse posteriormente cuantas veces sea necesario, sin peligro
para la integridad de los datos que el hdd posea.
NOTA: Una vez que el disco se encuentre particionado y formateado con sistema, puede ser
reinstalado en otra máquina. Sólo será necesario realizar nuevamente la Instalación Física y su
declaración correcta en el SETUP.

MODULO Nº 6
pág.9/32
 Cybercursos.net

CLASE Nº 32

TRABAJO PRACTICO N° 7 :

TEMA: Práctica de Instalación Completa de Discos IDE.

Soft de Chequeo y Detección de HDD: Ideinfo.

NOTA: Recordemos que la Instalación Física debe realizarse con máquina APAGADA!!.

1.- Instalación de un HDD norma IDE , como SINGLE DRIVE en Interfase Primaria.
a.- Verifique que la interfase se encuentre habilidada ( enabled ) y seteada como Primaria.
Luego conecte el cable plano de manera que coincidan el borde coloreado del mismo
con el pin Nº 1 conector de la interfase
b.- Setee los jumpers correspondientes en el hdd, de manera que pueda trabajar como
Singl Drive . A continuación conecte el cable plano al disco rígido ( haciendo coincidir
el borde de color con el pin 1 ) y un conector de alimentación.

c.- Encienda la PC y entre al SETUP. Ingrese al submenú Advanced CMOS Setup y

declare los parámetros correctos del hdd, seteándolo como TIPO 47 . Salga grabando.

d.- Bootee con un dkt que contenga : FDISK.EXE, FORMAT.COM y SYS.EXE.

e.- Particione el disco con una partición Primaria que ocupe todo el tamaño de hdd.

f.- Formatee el hdd con sistema ( format /s ).

g.- Botee desde el hdd y verifique su correcto funcionamiento.

2.- Instalación de dos ( 2 ) HDD norma IDE , como MASTER y ESCLAVO , en Interfase
Primaria.

a.- Verifique que la interfase se encuentre habilidada ( enabled ) y seteada como Primaria.
Luego conecte el cable plano de manera que coincidan el borde coloreado del mismo
con el pin Nº 1 del conector de la interfase

b.- Setee los jumpers correspondientes en los hdd, de manera que puedan trabajar como
Master y Slave. A continuación conecte el cable plano a los disco rígidos ( haciendo
coincidir el borde de color con el pin 1 de cada hdd ) y los conectores de alimentación.

c.- Encienda la PC y entre al SETUP. Ingrese al submenú Advanced CMOS Setup y

declare los parámetros correctos de ambos hdd, seteándolos como TIPO 47 . Salga
grabando.

d.- Bootee con un dkt que contenga : FDISK.EXE, FORMAT.COM y SYS.EXE.

e.- Particione ambos discos con una partición Primaria que ocupe el 100% de cada hdd.

f.- Formatee los hdd ( format c: /s y format d:\ ).

g.- Botee desde el hdd C:\ y verifique el correcto funcionamiento de ambos discos.

3.- Instalación de dos ( 2 ) HDD norma IDE , uno como SINGLE DRIVE, en Interfase Primaria
y otro como SINGLE DRIVE, pero en en Interfase Secundaria Secundaria.
a.- Verifique que las interfases se encuentren ambas habilidadas ( enabled ) y seteadas
como Primaria y Secundaria respectivamente.
MODULO Nº 6
pág.10/32
 Cybercursos.net

Luego conecte el cable plano en ambas de manera que coincidan el borde coloreado
de los mismos con el pin Nº 1 de los conectores.

b.- Setee los jumpers correspondientes en los hdd, de manera que puedan trabajar como
Singl Drive . A continuación conecte los cables planos a los discos rígidos ( haciendo
coincidir el borde de color con el pin 1 de cada hdd ) y los conectores de alimentación.

c.- Encienda la PC y entre al SETUP. Ingrese al submenú Advanced CMOS Setup y

declare los parámetros correctos de ambos hdd, seteándolos como TIPO 47 . Salga
grabando.

d.- Bootee con un dkt que contenga : FDISK.EXE, FORMAT.COM y SYS.EXE.

e.- Particione ambos discos con una partición Primaria que ocupe el 100% de cada hdd.

f.- Formatee los hdd ( format c: /s y format d:\ ).

g.- Botee desde el hdd C:\ y verifique el correcto funcionamiento de ambos discos.

MODULO Nº 6
pág.11/32
 Cybercursos.net

CLASE Nº 33
Concepto de Caché de Disco:

Se trata de un programa que realiza procesos de lectura y escritura de discos rígidos, y

disqueteras, moviendo grandes bloques de datos desde las unidades de disco a la memoria ram y viceversa.
El área de ram que almacena los datos leidos o a ser escritos se denomina "caché" y
es administrada por el programa , que queda residente en memoria ( TSR ).
Un caché o acelerador de disco, puede aumentar de forma considerable el rendimiento en los procesos
de lectura y escritura.

Uso de SMARTDRV de MS DOS:

Es un comando que Inicia y/o configura el programa residente SMARTDrive, que crea un caché de
dis co en la memoria extendida. Un caché de disco puede aumentar de forma considerable la velocidad
de las operaciones de disco bajo MS-DOS. Cuando se utiliza para caché de disco, SMARTDrive se carga
desde el archivo AUTOEXEC.BAT o desde la línea de comandos.
SMARTDrive también puede realizar tareas de doble búfer, lo que proporciona
compatibilidad para antiguos Drivers de disco rígido que no pueden utilizar la memoria
proporcionada por EMM386.EXE o si ejecuta Windows en el modo 386 Virtual. Cuando lo utilice
para tareas de doble búfer, debe cargarse el controlador SMARTDRV.EXE desde el archivo
CONFIG.SYS.
No se debe utilizar el comando SMARTDrive después de iniciar Windows.

Sintaxis
Cuando se desee colocar SMARTDrive en el archivo AUTOEXEC.BAT o ejecuarlo desde la línea de
comandos, se deberá usar la siguiente sintaxis:

unidad:\ruta\SMARTDRV unidad+ o - /E:TamañoElemento TamañoCachéInic

TamañoCachéWin /B:TamañoBúfer /C /R /L /Q /S

Una vez que SMARTDrive se esté ejecutando, se debe utilizar la siguiente sintaxis:

SMARTDRV unidad+ o - /C /R

Parámetros

unidad:\ruta
Especifica la ubicación del archivo SMARTDRV.EXE ( generalmente C:\DOS ).

unidad+ o -
Especifica la letra de la unidad de disco cuyo caché desee controlar. Debe incluirse el signo más (+) a
continuación, para habilitar el caché para la unidad especificada, o el signo menos (-)
para inhabilitar el caché para esa unidad. Se pueden especificar múltiples unidades de disco.

Si se especifica una letra para unidad sin un signo + o - , el caché de lectura se habilitará y
el caché de escritura se inhabilitará.
Si se especifica una letra para unidad seguida de un signo + se habilitarán tanto el caché de lectura como el
caché de escritura.
Si se especifica una letra para unidad seguido de un signo - , se inhabilitarán tanto el caché
de lectura como el caché de escritura.
Si no se especifica una letra para unidad, las unidades de disquetes y las unidades creadas mediante el uso
de Interlnk serán procesadas por un caché de lectura pero no por un caché de escritura.
Las unidades del disco duro serán procesadas por un caché de lectura y escritura.
Las unidades de red CD-ROM y las unidades comprimidas serán ignoradas.
MODULO Nº 6
pág.12/32
 Cybercursos.net

/E:TamañoElemento
Especifica la cantidad de caché, en bytes, que SMARTDrive puede mover en un determinado momento.
Los valores válidos son 1024, 2048, 4096 y 8192 bytes . El valor predeterminado es 8192. Cuanto mayor
sea el valor, más memoria convencional ser utilizada por SMARTDrive.

TamañoCachéInic
Especifica el tamaño del caché, en Kb, al iniciarse SMARTDrive (cuando Windows no se está ejecutando).
El tamaño del caché afectará la eficacia con la que se ejecute SMARTDrive. Generalmente, cuanto
más grande sea el caché, menor será la cantidad de veces que SMARTDrive tenga que leer la
información del disco, lo cual aumentará la velocidad de ejecución de los programas en el sistema. Si no
especifica un valor para TamañoCachéInic, SMARTDrive establecerá el valor de acuerdo a la cantidad de
memoria de que dis ponga su sistema (consulte
la tabla que se muestra después de esta lista de parámetros).

TamañoCachéWin
Especifica, en Kb, en cuánto reducirá SMARTDrive el tamaño del caché para Windows. Al iniciarse
Windows, SMARTDrive reducirá el tamaño del caché liberando memoria para el uso de Windows. Al salir de
Windows, el caché volverá a sutamaño normal.

TamañoCachéWinespecifica el tamaño más pequeño al que SMARTDrive reducirá el caché. El

valor predeterminado dependerá de la cantidad de memoria disponible en su sistema ( consulte la
tabla que se muestra después de esta lista).

Si especifica un valor para TamañoCaché Inic menor que el valor especificado para
TamañoCachéWin, TamañoCachéInic se establecerá con el mismo tamaño que TamañoCachéWin.

/B:TamañoBúfer
Especifica el tamaño del búfer continuar-lectura. El búfer continuar-lectura es información adicional
que SMARTDrive lee cuando una aplicación lee información del disco rígido. Por ejemplo, si una
aplicación lee 512K de información de un archivo, SMARTDrive leerá la
cantidad de información especificada por TamañoBúfer y la guardará en la memoria. La próxima vez que una
aplicación necesite leer información de dicho archivo, podrá leer la información que se guardó en la
memoria. El tamaño predeterminado del búfer continuar-lectura es de 16K. Su valor puede ser cualquier
múltiplo de TamañoElemento. Cuanto más grande sea el valor deTamañoBúfer, más memoria
convencional ser utilizada por SMARTDrive.

/C
Escribe toda la información del caché en la memoria al disco duro. SMARTDrive escribe información
de la memoria al disco duro cuando otras actividades de disco disminuyen. Puede que le convenga utilizar
esta opción si tiene previsto apagar su sistema y desee asegurarse de que toda la información del caché haya
sido escrita en el disco duro. (SMARTDrive escribe la información del caché en el disco duro si
reinicia su sistema presionando las teclas CTRL+ALT+DEL, pero no si simplemente apaga su sistema con
la llave se "power"o presiona el botón "Reset").

/R
Borra el contenido del caché existente y reinicia SMARTDrive.

/F
Escribe los datos del caché después de finalizar cada comando.Este es el valor por omisión.

MODULO Nº 6
pág.13/32
 Cybercursos.net

/N
Escribe los datos del caché durante la inactividad del sistema. Al regreso del símbolo del sistema, no
todos los datos del caché han sido escritos. Para asegurarse de que todo los datos del caché han sido escritos,
utilice el modificador /C.

/L
Impide que SMARTDrive se cargue automáticamente en bloques de memoria superior (UMBs) aunque
haya UMBs disponibles. Esta opción se puede utilizar si la memoria superior está habilitada para uso por
programas.
Si está utilizando la característica de doble búfer de SMARTDrive y piensa que su sistema está
funcionando lentamente, intente cargar SMARTDrive con el modificador /L.

/V
Le indica a SMARTDrive que presente el estado y mensajes de error al iniciarse. ( Por defecto,
SMARTDrive no presenta ningún mensaje salvo que encuentre una condición de error ). El modificador /V
no puede utilizarse con el modificador /Q.

/Q
Impide que SMARTDrive presente mensajes de error y de estado al iniciarse.

/S
Presenta información adicional sobre el estado de SMARTDrive.

La siguiente tabla muestra los valores predeterminados de TamañoCachéInic y TamañoCachéWin,

dependiendo de la cantidad de memoria extendida de la que dis ponga su sistema.

Memoria TamañoCachéInic TamañoCachéWin

extendida

Hasta 1 MB Toda la memoria 0K ( cero, no se realiza el proceso

extendida de caché)

Hasta 2 MB 1 MB 256K

Hasta 4 MB 1 MB 512K

Hasta 6 MB 2 MB 1 MB

6 MB o más 2 MB 2 MB

Advertencia: Debe Compruebarse que SMARTDrive haya completado el proceso de escritura de

caché antes de reiniciar o apagar su sistema( esto no es necesario si se reinicia el sistema presionando las
teclas CTRL+ALT+DEL.) Para indicar a SMARTDrive que escriba toda la información del caché en el disco
r;igido, ejecute SMARTDRV /C desde el prompt. Cuando se detenga toda actividad de disco, podrá reiniciar
o apagar su PC sin riesgo de pérdida de Datos.

Activar el caché de escritura en unidades específicas

De forma predeterminada, SMARTDrive se configura con el caché de escritura desactivado. Esta

configuración es bastante fiable, pero no le ofrece una velocidad óptima. Cuando SMARTDrive se haya
iniciado, se puede utilizar el comando SMARTDRV para activar el caché de escritura en unidades específicas.
Esta operación aumenta considerablemente la velocidad
de su sistema. Para activar el caché de escritura en una unidad específica, ejecute el comando SMARTDRV y
especifique la letra de unidad con el signo mas (+). Por ejemplo, para activar el caché de escritura en la
unidad C, escriba lo siguiente desde el prompt:

MODULO Nº 6
pág.14/32
 Cybercursos.net

smartdrv c+

Carga de Smartdrv en Memoria Extendida ( XMS )

Para que el área de caché de SMARTDRV.EXE pueda usar la memoria extendida, el archivo CONFIG.SYS
deberá contener el comando DEVICE para HIMEM.SYS o algún otro administrador de memoria extendida
que sea compatible .

Cargar el programa SMARTDrive (nó su área de caché) en el Área de Memoria Superior

( UMB )

Si el área de memoria superior está disponible a través de MS-DOS, SMARTDrive será cargado
automáticamente en la memoria superior. No es necesario utilizar el comando LOADHIGH con
SMARTDRV.EXE.

SMARTDrive y unidades comprimidas

Realmente, SMARTDrive no realiza el proceso de caché para unidades comprimidas, pero sí lo realiza en la
unidad física en la que está localizado el volumen comprimido. Esto mejora la velocidad tanto de la unidad
física como de la unidad comprimida.

Ejemplo de uso de SMARTDRV:

Ejemplo1:Carga por defecto

Para crear un caché de disco SMARTDrive con un caché de 256K (el tamaño predeterminado), agregue el
siguiente comando al archivo AUTOEXEC.BAT:

c:\dos\smartdrv

Ejemplo2: Un comando SMARTDrive bastante usado

Supongamos que desee crear un caché de disco de 2048K de tamaño y que desee asegurarse de que los
programas no puedan reducir el tamaño del caché a menos de 1024K. Para hacer esto y para especificar que
SMARTDRV.EXE está localizado en el directorio DOS de la unidad C, agregue el siguiente comando al
archivo AUTOEXEC.BAT:

c:\dos\smartdrv 2048 1024

Ejemplo3: Habilitar el proceso de caché en unidades para el disco C:

Supongamos que SMARTDrive ya se esté ejecutando y Ud. desee activar el caché de escritura en la unidad C.
Para esto, escriba desde el prompt:

smartdrv c+

Ejemplo4: Guardar la información activa del caché en el disco duro

Antes de presionar el botón "Reset" de su equipo o de apagar su PC, le conviene que SMARTDrive escriba la
información del caché de la memoria al disco rígido. Para hacer esto, escriba el siguiente comando a
continuación del símbolo del sistema:

smartdrv /c

MODULO Nº 6
pág.15/32
 Cybercursos.net

Este comando no es necesario antes de reiniciar el sistema presionando las teclas CTRL+ALT+DEL, ya que
SMARTDrive detecta la secuencia de teclas CTRL+ALT+DEL y automáticamente escribe toda la
información en el disco antes de permitir que el sistema se reinicie.

Discos Virtuales:

Uso de RAMDRIVE.SYS de MS DOS:

Es un controlador o Driver que usa parte de la memoria RAM (memoria de acceso aleatorio) de la PC
como si fuera una unidad de disco rígido. Este controlador de dispositivos deber ser cargado por un comando
DEVICE o DEVICEHIGH en el archivo CONFIG.SYS.

Las unidades de RAM son mucho más rápidas que las unidades del disco duro, ya que el PC puede
leer información de la memoria más rápidamente que del disco duro. La unidad de RAM parece ser una
unidad normal de disco duro. Se puede usar de la misma manera que cualquier unidad de disco rígido. La
principal diferencia entre una verdadera unidad de disco y una unidad de RAM es que la información se
pierde al apagar o reiniciar la PC, ya que dicha información sólo existe en la memoria. Es posible
establecer tantas unidades de RAM como se desee, hasta ocupar toda la memoria de la PC. Para ello, es
necesario agregar al archivo CONFIG.SYS una línea RAMDRIVE.SYS por cada unidad de
RAM adicional que se dese eactivar.

Sintaxis

DEVICE=unidad:\ruta\RAMDRIVE.SYS TamañoDisco TamañoSector NúmEntradas /E /A

Parámetros

unidad:\ruta
Especifica la posición del archivo RAMDRIVE.SYS.

TamañoDisco
Especifica cuántos kilobytes de memoria desea usar para la unidad de RAM. Por ejemplo, para crear una
unidad de 640K de RAM, especifique 640. Si no especifica una cantidad, RAMDrive crear una unidad de
64K de RAM. Se puede especificar un valor entre 4 y 32767. Sin embargo, no se puede especificar más
memoria de la disponible en la PC.

TamañoSector
Especifica el tama¤o del sector del disco en bytes. El tamaño puede ser de 128, 256 ó 512 bytes. (Si
incluye un valor TamañoSector, también deberá incluirse un valor para TamañoDisco).

Generalmente conviene utilizar el tamaño de sector predeterminado, 512 bytes.

NúmEntradas
Limita el número de archivos y directorios que se pueden crear en el directorio raíz de la unidad de RAM.
El l¡mite puede estar entre 2 y 1024. El número especificado ser redondeado hacia arriba al límite de
tamaño del sector más cercano. Si no se especifica un límite, se podrá crear un máximo de 64 entradas en el
directorio raíz de la unidad de RAM. ( Si incluye un valor para NúmEntradas, también deber incluir un valor
para TamañoDisco y para TamañoSector ).

Si no tiene suficiente memoria para crear la unidad RAM especificada, RAMDrive intentará crear una
unidad con un límite de 16 entradas en el directorio. Esto puede dar como resultado una unidad de RAM con
un ímite diferente al especificado.

Modificadores
/E

MODULO Nº 6
pág.16/32
 Cybercursos.net

Crea la unidad de RAM en memoria extendida.

Para que RAMDrive pueda usar memoria extendida, su PC deber estar configurado de tal manera que
proporcione memoria extendida y un comando DEVICE para el administrador de memoria extendida (como
por ejemplo HIMEM.SYS) deber aparecer en su archivo CONFIG.SYS antes de la l¡nea de comando
DEVICE para RAMDRIVE.SYS. Generalmente, ser conveniente crear una unidad de RAM en memoria
extendida, si su PC dispone de ella.

/A
Crea la unidad de RAM en memoria expandida.

Para que RAMDrive pueda usar memoria expandida, su PC deber estar configurado de manera que
proporcione memoria expandida y el comando DEVICE para el administrador de memoria expandida (
como por ejemplo EMM386, 386MAX, CEMM o QEMM) deber aparecer en el archivo CONFIG.SYS antes
del comando DEVICE para RAMDRIVE.SYS.

RAMDRIVE.SYS:Notas

Uso de memoria convencional

Si se omiten tanto el modificador /E como el modificador /A , RAMDRIVE.SYS utilizará la memoria

convencional de su PC. No le conviene utilizar memoria convencional para una unidad de RAM, ya que
esto reduciría el espacio disponible para trabajar con programas.Sin embargo, si dispone de memoria
extendida, memoria expandida o una unidad de disco duro, puede que le convenga utilizar memoria
convencional para una unidad de RAM. Una unidad de RAM puede aumentar la velocidad de un sistema de
disquetes lo suficiente como para que valga la pena la pérdida de algo de memoria convencional.

Uso de memoria extendida

Si su PC tiene instalada memoria extendida (a partir del límite de 1 Mb ), se puede usarla para una o más
unidades de RAM. Para que RAMDRIVE.SYS utilice memoria extendida, primero se debe instalar
HIMEM.SYS o algún otro administrador de memoria extendida que cumpla con la especificación de memoria
extendida ( XMS ) de Lotus/Intel/Microsoft/AST. En el archivo CONFIG.SYS, el comando DEVICE que
instala el administrador de memoria extendida XMS debe aparecer antes de los comandos que instalan la
unidad de RAM.

Aumento de la eficacia de una unidad de RAM

Para obtener los mejores resultados con una unidad de RAM, puede definir una variable de entorno
TEMP y establecerla en un directorio en la unidad de RAM. Si utiliza Windows, aseg£rese de que la unidad
de RAM sea de por lo menos 2MB. De lo contrario, es posible que no haya suficiente memoria para crear
archivos provisionales para imprimir.

Ejemplos de uso:

Para crear una unidad de RAM con memoria extendida y asignar a RAMDRIVE.SYS 64K
( la cantidad predeterminada ) de memoria extendida, deber agregar la siguiente l¡nea a su archivo
CONFIG.SYS:

device=c:\dos\ramdrive.sys /e

El comando anterior carga RAMDRIVE.SYS desde el directorio C:\DOS.

MODULO Nº 6
pág.17/32
 Cybercursos.net

Supongamos que se desea instalar RAMDRIVE.SYS en memoria expandida y asignar 4 MB ( 4096K ) de

memoria expandida a la unidad de RAM. Para ello, y para especificar que RAMDRIVE.SYS esté ubicado en
el directorio DOS de la unidad C, se deberá agregar la siguiente línea a su archivo CONFIG.SYS

device=c:\dos\ramdrive.sys 4096 /a

Ahora supongamos que se desea asignar 2048K de memoria extendida a RAMDRIVE.SYS y crear una
unidad de RAM que contenga sectores de 512 bytes y un límite de 1024 entradas en su directorio raíz. Para
ello, y para especificar que RAMDRIVE.SYS est ubicado en el directorio DEVICES de la unidad D, se
debe agregar la siguiente línea a su archivo CONFIG.SYS:

device=d:\devices\ramdrive.sys 2048 512 1024 /E

MODULO Nº 6
pág.18/32
 Cybercursos.net

CLASE Nº 34
DRVSPACE de MS -DOS 6.22:
Es un programa que realiza compresión de discos,( grabando en forma comprimida, en el proceso de
escritura, y descomprimiendo en tiempo real en el proceso de lectura ).

Este programa comprime discos rígidos o disquetes, de manera que duplica ( o más ) la cantidad de
espacio libre en la unidad de disco a la que se aplica.

Uso de DRVSPACE de MS DOS :

Cuando el comando DRVSPACE se ejecute sin modificadores se iniciará el programa DriveSpace, que
proporciona una interfaz de usuario fácil de usar, menúes para configurar y trabajar con unidades
comprimidas o a comprimir.

Si se agregan modificadores o parámetros al comando DRVSPACE, MS-DOS ejecutará la tarea

solicitada sin iniciar el programa DriveSpace. La sintaxis del comando varía dependiendo
de la tarea.

Se puede usar el comando DRVSPACE para realizar las siguiente tareas:

* Comprimir una unidad de disco duro o un disquete.

* Crear una nueva unidad comprimida en el espacio libre de una unidad existente.

* Defragmentar una unidad comprimida.

* Eliminar una unidad comprimida.

* Dar formato a una unidad comprimida.

* Mostrar información sobre una unidad comprimida.

* Mostrar una lista de las unidades de disco de su PC. La lista incluye las unidades
disquetes .

* Cambiar la razón de compresión de una unidad comprimida.

* Cambiar el tamaño de una unidad comprimida.

* Descomprimir una unidad comprimida.

* Cambiar las especificaciones del archivo DRVSPACE.INI.

Ejecutando el comando DRVSPACE sin modificadores o parámetros

La primera vez que ejecute el comando DRVSPACE, se iniciará el programa Instalar de DriveSpace. El
programa Instalar de DriveSpace comprime su unidad de disco duro y carga DRVSPACE.BIN en la memoria.
DRVSPACE.BIN es la parte de MS-DOS que proporciona acceso a las unidades comprimidas.

A partir de ese momento, cada vez que ejecute el comando DRVSPACE sin especificar modificadores o
parámetros, se iniciará el programa DriveSpace. Este programa muestra una lista de las unidades comprimidas
y proporciona comandos de menúes para que se trabaje con ellas. Puede realizar todas las tareas de
DriveSpace desde el programa DriveSpace, o bien, desde la línea de comandos de MS-DOS.

MODULO Nº 6
pág.19/32
 Cybercursos.net

DRVPACE.BIN y DRVSPACE.SYS
DRVSPACE.BIN es un archivo OCULTO y DE SYSTEMA de MS-DOS, que proporciona acceso a
unidades comprimidas. Cuando se unicia la PC, MS-DOS carga DRVSPACE.BIN antes que los archivos
CONFIG.SYS y AUTOEXEC.BAT.

DRVSPACE.BIN siempre se carga en la memoria convencional puesto que se carga antes que los
controladores de dispositivos que proporcionan acceso a la memoria superior. Normalmente,
DRVSPACE.BIN se carga aúnque presione F5 o F8 ( para omitir los archivos
de configuración).

El controlador de dispositivos de DRVSPACE.SYS no proporciona acceso a las unidades comprimidas.

Sólo determina la posición en la que se cargará DRVSPACE.BIN en la memoria.
Cuando se carga con un comando DEVICE, el controlador de dispositivo DRVSPACE.SYS carga el archivo
de DRVSPACE.BIN en la memoria covencional.Si en cambio se carga DRVSPACE.SYS mediante un
comando DEVICEHIGH el archivo DRVSPACE.BIN se alojará en la memoria superior ( UMB ), si se
dispone de ella.

Sintaxis

DEVICE=unidad:\ruta\DRVSPACE.SYS /MOVE /NOHMA

DEVICEHIGH=unidad:\ruta\DRVSPACE.SYS /MOVE /NOHMA

Modificadores

/MOVE
Mueve el archivo DRVSPACE.BIN a su posición final en la memoria.

Inicialmente, DRVSPACE.BIN se carga en la última porción de la memoria convencional. Una vez que
MS-DOS ha terminado de ejecutar los comandos del archivo CONFIG.SYS, mueve DRVSPACE.BIN a la
parte baja de la memoria convencional.

Cuando se carga DRVSPACE.SYS usando el comando DEVICE, deplaza el archivo DRVSPACE.BIN

desde la parte alta de la memoria convencional a la baja. Esto puede resultar útil para evitar conflictos cuando
se cargan programas desde el archivo CONFIG.SYS y es necesario acceder a la parte alta de la memoria
convencional.

Una vez que DRVSPACE.SYS ha sido cargado utilizando el comando DEVICEHIGH, DRVSPACE.BIN
se mueve a la memoria superior, en caso de estar disponible. El desplazamiento de DRVSPACE.BIN a la
memoria superior deja más memoria covencional disponible.

/NOHMA
Impide que DRVSPACE.SYS mueva una parte de DRVSPACE.BIN al área de memoria alta (HMA).

Si se ha cargado MS-DOS en HMA, DRVSPACE.SYS moverá una parte de DRVSPACE.BIN a la HMA

(si hay espacio suficiente en HMA). Utilice este modificador si no desea que DRVSPACE.BIN utilice la
HMA.

Parámetro

unidad:\ruta
Especifica la posición del archivo DRVSPACE.SYS.

MODULO Nº 6
pág.20/32
 Cybercursos.net

Cómo asigna DriveSpace las letras de unidad

La instalación de DriveSpace crea una nueva unidad y le asigna una letra de unidad. DriveSpace omite las
cuatro primeras letras de unidad disponibles y asigna la siguiente letra de unidad disponible a la nueva unidad.
Por ejemplo, si la PC sólo tiene unidades A, B, y C, DriveSpace omite las letras D, E, F, y G, y asigna la letra
de unidad H a la nueva unidad.

Cuando asigna letras a unidades adicionales (por ejemplo, si comprime otra unidad), DriveSpace busca en
sentido descendente a partir de la primera letra asignada. En el ejemplo anterior, DriveSpace asignaría a
continuación la letra G.

DriveSpace intenta evitar conflictos de letras de unidad con otras unidades creadas por FDISK,
RAMDrive, redes u otros controladores de dispositivo instalables que asignan letras de unidad. Si a pesar de
todo ocurre un conflicto de letras de unidad, DriveSpace lo resuelve reasignando las suyas.

MODULO Nº 6
pág.21/32
 Cybercursos.net

CLASE Nº 35
Uso de DEFRAG de MS DOS:

Defrag.exe es un programa que desfragmenta y reorganiza los archivos y directorios en el disco duro para
optimizar la velocidad de lectura y escritura del disco.

Este utilitario es una copia exacta del SPEEDISK de Norton Utilities.

Es recomendable desfragmentar el disco con asiduidad.

No se debe utilizar este programa cuando está ejecutando Windows

Sintaxis

DEFRAG unidad: /F /S:orden /B /SKIPHIGH /LCD | /BW | /G0

DEFRAG unidad: /U /B /SKIPHIGH /LCD | /BW | /G0 /H

Parámetro

unidad:
Especifica la unidad que contiene el disco que se desee optimizar ( C:, D:, etc).

Modificadores

/F
Defragmenta archivos y asegura que el disco no tenga ningún espacio vacío entre archivos.

/U
Defragmenta archivos y deja los espacios vacíos entre archivos, si los hay.

/S
Controla la manera en la que se ordenan los archivos en sus directorios. Si se pasa por alto este
modificador, DEFRAG usará la ordenación actual del disco. Los dos puntos (:) son opcionales. La
lista que se presenta a continuación describe cada uno de los valores que se pueden usar para ordenar
archivos. Use cualquier combinación de los valores sin separarlos con espacios.

N
En orden alfabético por nombre( A a Z )

N-
En orden alfabético inverso por nombre (Z a A)

E
En orden alfabético por extensión( A a Z )

E-
En orden alfabético inverso por extensión (de Z a A)

D
Por fecha y hora, comenzando con la más antigua

MODULO Nº 6
pág.22/32
 Cybercursos.net

D-
Por fecha y hora, comenzando con la más reciente

S
Por tamaño, comenzando con el menor

S-
Por tamaño, comenzando con el mayor

/B
Reinicia su equipo una vez que se hayan reorganizado los archivos.

/SKIPHIGH
Carga DEFRAG en memoria convencional. La opción predeterminada es cargar DEFRAG en la memoria
superior, siempre y cuando la memoria superior esté disponible.

/LCD
Inicia DEFRAG utilizando los colores LCD.

/BW
Inicia DEFRAG utilizando los colores blanco y negro.

/G0
Desactiva el Mouse y el juego de caracteres gráficos.

/H
Mueve archivos ocultos.

SCANDISK DE MS -DOS:
Este programa es una herramienta de análisis y reparación de discos que detecta la existencia de errores
tanto físicos como lógicos en una unidad de disco rígido, y que corrige todos los problemas que detecta.

Uso de SCANDISK de MS DOS:

Sintaxis

Para verificar que no existen errores de disco en la unidad actual, se debe utilizar la siguiente sintaxis desde el
prompt:

SCANDISK

Para verificar que no existen errores en una o más unidades, se debe utilizar la siguiente sintaxis:

SCANDISK unidad: /ALL /CHECKONLY /AUTOFIX /NOSAVE /CUSTOM /SURFACE /MONO

/NOSUMMARY /SURFACE

Para verificar que no existen errores en un archivo de volumen no cargado, usar:

SCANDISK volumen BATCH /CHECKONLY /NOPROMPT /MONO

Para verificar la fragmentación de uno o varios archivos, utilizar:

SCANDISK /FRAGMENT unidad:\ruta\archivo

Para deshacer la última reparación efectuada, se debe usar:

MODULO Nº 6
pág.23/32
 Cybercursos.net

SCANDISK /UNDO unidadundo: /MONO

Parámetros

unidad:
Especifica la unidad o unidades que se desea verificar y reparar.

volumen
Especifica el nombre del archivo de volumen comprimido no cargado que se desea verificar y reparar. El
parámetro volumen debe tener la siguiente forma: [unidad:\]DRVSPACE.nnn, donde unidad especifica la
unidad que contiene el archivo de volumen y nnn especifica la extensión del archivo de volumen. Por
ejemplo, H:\DRVSPACE.000.

unidad:\ruta\archivo
Especifica el(los) archivo(s) cuya fragmentación se desea examinar. También pueden especificarse
comodines en el parámetro archivo.

unidadundo:
Especifica la unidad que contiene el disco Deshacer.

Modificadores

/ALL
Verifica y repara todas las unidades locales.

/AUTOFIX
Corrige los errores sin previo aviso. Por defecto, si ScanDisk se inicia con el modificador /AUTOFIX y
éste encuentra grupos perdidos en su unidad, ScanDisk conserva los grupos perdidos como archivos en el
directorio raíz de la unidad. Para que ScanDisk elimine los grupos
perdidos en lugar de conservarlos, incluya el modificador /NOSAVE. (Si utiliza el modificador /AUTOFIX
y ScanDisk detecta errores, aun le solicitará un disquete Undo; para evitar esto, incluya el modificador
/NOSUMARY).No se puede utilizar el modificador /AUTOFIX juntamente con los odificadores
/CHECKONLY o /CUSTOM.

/CHECKONLY
Verifica que no existan errores en la unidad, aunque no repara ningún daño. No se puede utilizar este
modificador con los modificadores
/NOPROMPT o /BATCH.

/CUSTOM
Ejecuta ScanDisk utilizando los ajustes de configuración especificados en la sección [Custom] del archivo
SCANDISK.INI. Este modificador es especialmente útil al ejecutar ScanDisk desde un programa de
proceso por lotes. No se puede utilizar este modificador juntamente con los
modificadores /AUTOFIX o /CHECKONLY

/MONO
Configura SCANDISK para utilizar con un ordenador monocromo. En lugar de especificar este
modificador cada vez que ejecute ScanDisk, puede incluir la línea DISPLAY=MONO en el archivo
SCANDISK.INI.

MODULO Nº 6
pág.24/32
 Cybercursos.net

/NOSAVE
Instruye a ScanDisk que elimine todo grupo perdido que encuentre. Sólo se puede utilizar en conjunción
con el modificador /AUTOFIX. (Si inicia ScanDisk con el modificador /AUTOSAVE y se omite /NOSAVE,
ScanDisk guarda el contenido de todos los grupos perdidos como archivos en el directorio raíz de la unidad.

/NOSUMMARY
Impide a ScanDisk que presente una pantalla entera con un resumen después de verificar cada unidad. (Este
modificador también puede prevenir que ScanDisk solicite un disquete Undo si encuentra errores).

/SURFACE
Ejecuta automáticamente una exploración de superficie después de verificar otras áreas de la unidad.
Durante la exploración de superficie de una unidad no comprimida, ScanDisk confirma que los datos pueden
leerse y escribirse con toda seguridad en la unidad sometida a exploración. Durante la exploración de
superficie de una unidad comprimida, ScanDisk confirma que los datos pueden ser descomprimidos.
Recomendamos ejecutar exploraciones de superficie periódicas de todas las unidades.

Cuando ha finalizado de verificar el sistema de archivos de una unidad, ScanDisk está configurado para
preguntar si se desea o no una exploración de superficie. Sin embargo, si se especifica el modificador
/SURFACE, ScanDisk efectuará la exploración de superficie sin preguntar antes. Si se utiliza /SURFACE
junto con los modificadores /CUSTOM, ignorará el ajuste de SURFACE en la sección [CUSTOM] del
archivo SCANDISK.INI.

Notas

Problemas reparados por ScanDisk

ScanDisk verifica y repara problemas en las siguientes áreas de cada unidad:

* Tabla de asignación de archivos (FAT)

* Estructura del sistema de archivos ( cadenas de clústers perdidos,

cadenas de clusters cruzadas )

* Estructura del árbol de directorios

* Superficie física de la unidad ( marca clústers defectuosos )

Además, ScanDisk también verifica y repara las siguientes áreas de una unidad de DriveSpace o comprimida:

* Encabezado de volumen (MDBPB)

* Estructura de los archivos de volumen (MDFAT)

* Estructura de compresión

* Signaturas de volumen.

* Sector de inicialización de MS-DOS.

Tipos de unidades

ScanDisk puede detectar y reparar errores en los siguientes tipos de unidades:

MODULO Nº 6
pág.25/32
 Cybercursos.net

• Unidades de disco rígido

* Unidades de DriveSpace ( comprimidas )

* Unidades de disquete

* Unidades de RAM ( Ramdrive )

ScanDisk no puede detectar ni reparar errores en los siguientes tipos de unidades:

* Unidades de CD-ROM

* Unidades de red.

* Unidades creadas utilizando los comandos ASSIGN, SUBST o JOIN.

* Unidades creadas utilizando INTERLNK.

Uso de ScanDisk mientras hay otros programas en ejecución

No utilice ScanDisk para reparar una unidad mientras haya otros programas en ejecución. ScanDisk ha
sido diseñado para ser empleado cuando los archivos del disco permanecen en una situación estable. Al
utilizar un archivo, MS-DOS actualiza la tabla de asignación de archivos (FAT) y la estructura dedirectorios
para reflejar los cambios. Estas actualizaciones no siempre se
efectúan de inmediato. Si ejecuta ScanDisk mientras hay otros programas en ejecución, los archivos todavía
pueden estar abiertos. ScanDisk interpreta como errores las diferencias entre la estructura del disco y las
tablas de signación de archivos. Esto puede producir la alteración o la pérdida de datos.

No se puede utilizar ScanDisk para corregir errores del disco si lo ha iniciado desde otro programa, o si
está en ejecución Microsoft Windows Sin embargo, es posible verificar el disco sin reparar los errores
utilizando el comando SCANDISK con el modificador /CHECKONLY.
Si lo ejecuta con Windows, ScanDisk puede detectar errores que no aparecen cuando Windows no está en
ejecución.

Uso de ScanDisk en unidades de DoubleSpace

Si tiene instalado DoubleSpace (si DBLSPACE.BIN está cargado en memoria), ScanDisk puede verificar
y reparar unidades DoubleSpace y archivos de volumen comprimidos DoubleSpace no cargados. ScanDisk
también puede verificar y reparar unidades DoubleSpace y archivos de volumen si los archivos
DBLSPACE.BIN y DRVSPACE.MR1 están disponibles. ScanDisk no funciona en unidades DoubleSpace o
archivos de volumen comprimidos DoubleSpace no cargados si DBLSPACE.BIN no está cargado y los
archivos DBLSPACE.BIN y RVSPACE.MR1 están disponibles. Para obtener más información acerca del uso
de oubleSpace con MS-DOS 6.22 consulte <DBLSPACE>.

El archivo SCANDISK.INI
El archivo SCANDISK.INI es un archivo de texto situado en el directorio que contiene los archivos de
MS-DOS. Los ajustes en la sección [Environment] del archivo SCANDISK.INI determinan ciertos aspectos
para el comportamiento de ScanDisk, por ejemplo, si está configurado para un monitor en monocromo o a
color. Los ajustes de la sección [Custom] determinan el comportamiento predeterminado de ScanDisk al
iniciarlo con el modoficador /CUSTOM.

MODULO Nº 6
pág.26/32
 Cybercursos.net

Para deshacer los cambios efectuados por ScanDisk

Si ScanDisk detecta errores en la unidad, el programa ofrece la opción de crear un disco Deshacer, que
permite deshacer los cambios que ScanDisk haya efectuado en la unidad. El disco Deshacer contiene
información que especifica a qué unidad se aplica, y también información sobre cualquier cambio efectuado
por ScanDisk en dicha unidad.

ADVERTENCIA: Utilice el disco Deshacer para anular cambios únicamente si la unidad no ha sido
modificada desde la creación de disco Deshacer. Si ha cambiado alguno de los archivos de la unidad desde
entonces, absténgase de utilizar el disco Deshacer. Si intenta hacerlo después de actualizar un archivo o
directorio, o de copiar o eliminar un archivo, puede dañar la estructura de la unidad y perder datos.

Ejemplos del uso de Scandisk

Para verificar y reparar la unidad actual ( o sea en la que se encuentra situado ), escriba lo siguiente:

ScanDisk

Supongamos que DriveSpace está instalado pero es incapaz de cargar la unidad comprimida debido a
problemas detectados en la unidad. El archivo de volumen comprimido de la unidad se llama
DRVSPACE.000 y está situado en el directorio raíz de la unidad C. Para reparar el archivo de volumen,
escriba:

ScanDisk C:\DRVSPACE.000

El archivo de volumen de DriveSpace debe encontrarse en el directorio raíz de la unidad.

Para verificar la unidad C y luego la unidad E, escriba lo siguiente:

ScanDisk c: e:

Para verificar todas las unidades de disco rígido, escriba lo siguiente:

ScanDisk /all

De esta manera verificará todas las particiones del disco duro, además de todas las unidades cargadas de
DriveSpace (si DriveSpace está instalado).

Supongamos que se crea un disco Deshacer, que no se modifica el contenido de la unidad verificada desde
la creación del mismo, y que sitúa el disco Deshacer en la unidad A. Para deshacer los cambios efectuados por
ScanDisk, escriba lo siguiente:

ScanDisk /undo a:

MODULO Nº 6
pág.27/32
 Cybercursos.net

CLASE Nº 36

IDE ( INTEGRATED DRIVES ELECTRONICS ):

Es una tecnología ( o norma ) de disco, diseñada para usar en computadoras AT

compatibles.La tecnología IDE ofrece sencillez de conexionado, variedad de configuración y
altorendimiento siendo generalmente más barata que la SCSI .
La mayoría de las nuevas computadoras utilizan discos IDE y tienen controladoras
IDEincorporadas en sus Motherboards.
El BIOS de las PC compatibles trabaja sólamente con discos de ésta norma, y con un maximo
de 1024 Cilindros, 16 Cabezas y 64 sectores. A éste tipo de BIOS se lo denomina NORMAL, del
mismo modo que a los discos IDE que entran dentro de los parámetros descriptos.
En la actualidad existen diversas normas derivadas de IDE que superan sus límites, como ATA
y EIDE, aunque mantinen absoluta compatibildad con ella.

BIOS EXTENDIDO:

Es importante aclarar que los BIOS que se incluyen actualmente en los motherboards
(posteriores a 1994 ) soportan discos mayores que 528 Mb ( Large y LBA ) de normas IDE, ATA y
EIDE.

ATA ( A T Attachement o Conexionado AT ):

Se trata también de una mejora a la norma IDE, que ofrece modos de transferencia acelerada
de datos llamados ATA PIO Mode 0 , 1 y 2 .
ATA es el protocolo usado para transferir datos, controlar, e informar el estado de dispositivo
entre una PC y un disco rígido. Éste es similar al utilidado por la norma IDE Standard, aunque
incluye algunas mejoras como es el caso de EIDE . Todas ellas, sin embargo, son compatibles
con la norma IDE original. Es muy común en la actualidad referirse a ATA como sinónimo de
IDE.

EIDE ( Enhanced IDE o IDE Mejorado ):

Enhanced Integrated Drive Electronics (EIDE) es también una extensión que mejora la tecnología
IDE Stándard. Si bien a los discos e interfases actuales se los llama genéricamente IDE poseen,
en realidad, características EIDE.

CARACTERISTICAS de EIDE:

* Da Soporte para discos mayores que 528MB:

Los discos actuales poseen características LBA ya que tienen todos

más de 1024 cyl ( siendo mayores que 528 Mb ). Así mismo los BIOS
actuales también soportan discos LBA, al igual que las interfases
modernas.

* Ofrece Modos de Transferencia de Datos de Alta Velocidad:

Provee Modos de Transferencia de Datos mejorados llamados FAST ATA PIO

Mode 3 y Mode 4.

MODULO Nº 6
pág.28/32
 Cybercursos.net

* Da Soporte para Controladora Secundaria:

Da soporte para controladoras ( interfases ) secundarias en I/O Addres 170h,

utilizando IRQ 15.

* Da sopotre para CD-ROM y Tape Backups de Norma ATAPI:

Permite conectar dispositivos CD-ROM y Tape Backups como Master o Esclavo,

tanto en controladora Primaria como Secundaria, los cuales puedes co-existir con
discos rígidos.

FAST ATA:

Fast ATA es un subconjunto del Conjunto de características de EIDE que provee un

standard para transferencia de datos de Alta Velocidad. Las Tasas de Transferencia de
Datosdisponibles están representadas por Modos. El hardware IDE Standard puede soportar PIO
Modes 0 a 2 . Los PIO Mode 3 y 4 son soportados solamente por discos y controladoras
( interfases ) Fast ATA .
Aunque FAST-ATA es solamente un subconjunto de EIDE , los discos que soporta solamente
FAST- ATA, comúnmente son referidos como discos EIDE .
La siguiente es información técnica acerca de la velocidad para cada modo Fast ATA :

PIO Mode 3 : Es un modo avanzado de transferencia de Datos que soporta transferencias PIO
a11.1 Mb/s.

PIO Mode 4 : Es similar al modo 3, pero soporta transferencias PIO a 16.6 MB/s.

Existen mejoras inclusive de FAST - ATA . Una de ellas es FAST - ATA 2. El objetivo de estas
mejoras siempre es ofrecer Modos de Transferencia de Datos más veloces.

ATAPI:

El AT Attachment Packet Interface ( ATAPI ), una extensión de ATA, está diseñado

parautilizar un set de comando único y un set de registro único para CD-ROM's y TAPE
BACKUP ( pero no para discos rígidos ).

LOGICAL BLOCK ADDRESSING ( LBA ):

Logical block addressing ( LBA ) permite que los sectores en el disco sean accedidos
víauna única "logical block address" ( dirección de bloque lógico ) de modo más eficiente
quepor un específico cilindro, cabeza y sector. La mayoría de los nuevos discos ATA trabajan
enmodo LBA. Los nuevos BIOS dan soporte a LBA o sea a discos mayores a 528 Mb , evitando
innecesarias traducciones de los parámetros del disco.

TRANSFERENCIAS DE DATOS PIO:

Programmed Input / Output ( PIO ) es un método de transferencia de información entre

lainterfase de un dispositivo periférico y la memoria de la computadora.
Un interfase que utiliza el método PIO es configurada ( mediante jumpers o por soft )
paraocupar uno o más recursos de procesador llamados puertos de I/O ( asignándole una y única
I/O Address ).
Un BIOS , o un Driver (software) corriendo en el procesador, escribe o lee información, hacia
o desde la interfase, a través del puerto de I/O.
El método de transferencias de datos PIO es generalmente más lento que el método DMA.

MODULO Nº 6
pág.29/32
 Cybercursos.net

Las Controladoras IDE y EIDE utilizan modos PIO para transferir información.

INSTALACIÓN DE DISCOS MAYORES QUE 528 Mb:

La instalación de éste tipo de discos no difiere en el punto de vista Físico, ya que

sontotalmente compatibles con la norma IDE , ya descripta.
En cuanto a su instalación Lógica, se abren dos posibilidades:

* Instalación en una máquina con BIOS extendido: En éste caso es igual a la

descripta para discos IDE ( de tipo Normal ), es decir:

1.- Declaración en el SETUP

2.- Partición con FDISK.
3.- Formateo de Alto Nivel con FORMAT.COM.
4.- Transferencia de Sistema co SYS.

* Instalación en una máquina con BIOS Normal: La única solución para hacer
que la máquina reconozca la totalidad de los cilindros del disco es recurrir
recurrir a un programa que efectúe una "TRANSLATION" ( traducción ) de los
parámetros del disco para el BIOS.
Existen básicamente dos ( 2 ) programas muy utilizados para realizar ésta
tarea ( generalmente provistos con el disco, ya sea pregrabados o en un dkt ).
Ellos son : Disk Manager de Ontrack Systems y EZ de Micro House
International.
Este tipo de utilitarios se encargan de Declarar el disco en el SETUP, Particionar,
Formatear y Transferir el Sistema al disco, bien sea en forma AUTOMATICA o
MANUAL.

NOTA : La forma de extraer el soft pregrabado en un disco rígido EIDE "nuevo"es la

siguiente:

1º.- Declarar el disco como TIPO 1 o cualquier TIPO que posea

al menos la misma cantidad de Cabezas y Sectores.

2º.- Arrancar la máquina. Ésta debe bootear correctamente.

3º.- Bajar a un DKT el soft pregrabado desde el disco.

4º.- Luego Bootear con un DKT con sistema y correr el utilitario de

instalación del disco ( DM o EZ ).

Es importante conservar este tipo de utilitarios ya que no solo instalan discos , sino que
además contiene información importante a cerca del jumpeo de diversas marcas de
discos y programas de chequeo para hdd.

MODULO Nº 6
pág.30/32
 Cybercursos.net

CLASE Nº 37

PARTICIONES PRIMARIAS MULTIPLES:

Recordemos que desde el punto de vista de MS-DOS, con el programa FDISK sólo podemos
crear en el disco....

1 PÁRTICION PRIMARIA, la cual debe estar ACTIVA ( es decir iniciable o arrancable ).

Esto nos impide, por tanto, crear otras particiones Primarias o Booteables, situación que
beneficiaría la instalación de múltiples Sistemas Operativos en un mismo HDD.

VENTAJAS DE Boot Manager DE OS2 WARP 3.0:

Las ventaja ofrecidas por el programa FDISK de éste Sistema Operativo de IBM, son:

A.- Permite crear fácilmente Múltiples Particiones Primarias para instalar en

cada una distintos Sistemas Operativos en forma totalmente independiente.
B.- Permite crear, asimismo, unidades lógicas. Éstas pueden ser reconocibles
por todas las particiones primarias ( segun el SO con que se formateen ).
D.- En el momento del arranque permite elegir cuál Partición ACTIVAR.
C.- Es totalmente compatible con los distintos SO del mercado.

Uso de Fdisk de OS2:

Para instalar el Boot Manager será necesario seguir los siguientes pasos:

1.- Bootear con el DKT 0 y 1 de Instalación de OS2 WARP.

En el momento en que se pregunta por la forma de Instalación
del Paquete ( forma Rápida o Personalizada ), abortar el programa
de instalación , saliendo al PROMT o Símbolo del Sistema.

2.- Ejecutar FDISK. Aparecerá un menú que permite realizar exactamente

estas Opciones:

a.- Instalar Boot Manager.

b.- Crear Partición Primaria ( definir tamaño en MB ), tantas como

sean necesarias.

c.- Añadir las Particiones Primarias al Gestor de Arranque ( Boot

Manager ) con el objeto de que las pueda administrar ( no se
deben añadir las unidades lógicas extendidad como D: , E: etc).

d.- Definir los Valores de Inicio, es decir cuál será la Partición por
defecto a la que se le asignará C: , y el tiempo de elección.

e.- Grabar y Salir ( con Ctrl- Alt- Del ).

3.- Una vez ejecutado FDISK , formatear una a una las distintas Particiones
arrancando , cada vez , con un DKT booteable del Sistema Operativo
correspondiente a cada Partición. Para ello será necesario volver a ejecutar
FDISK de OS2 WARP y definir , una a una, como la Partición por DEFECTO.

MODULO Nº 6
pág.31/32
 Cybercursos.net

Una vez hecho ésto, cada vez que se arranque la PC el Boot Manager tomará control y
permitira elegir fácilmente con qué Partición bootear. Recordemos que las unidades lógicas D:, E:,
etc seran reconocibles siempre.

MODULO Nº 6
pág.32/32
