1

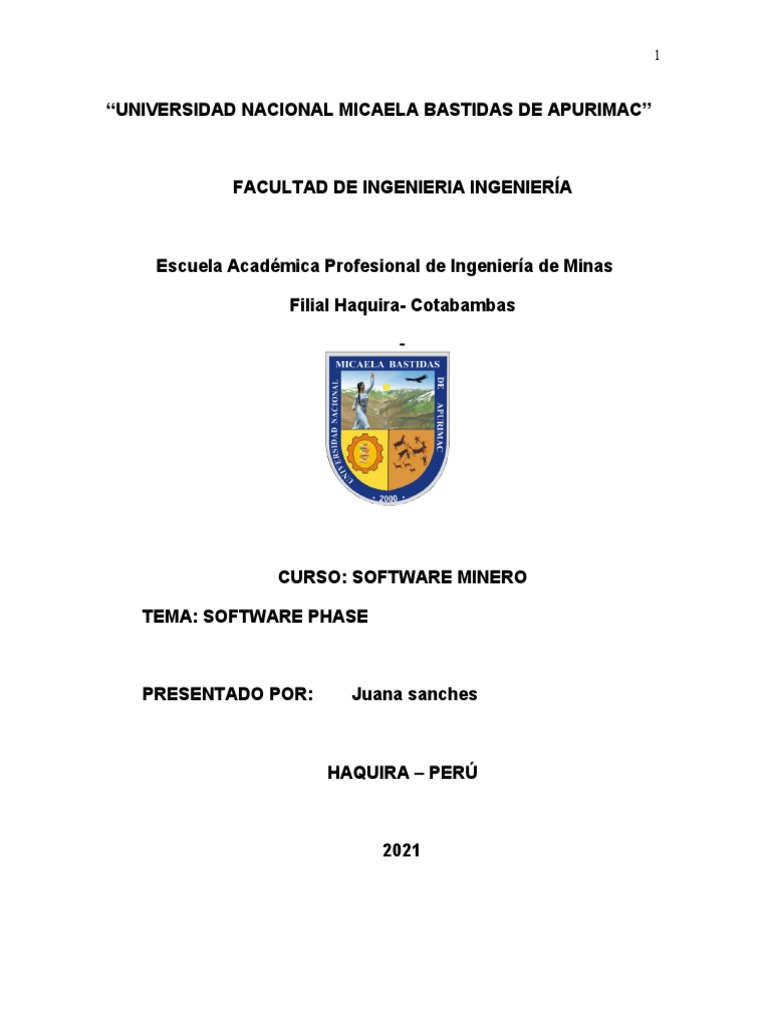

“UNIVERSIDAD NACIONAL MICAELA BASTIDAS DE APURIMAC”

FACULTAD DE INGENIERIA INGENIERÍA

Escuela Académica Profesional de Ingeniería de Minas

Filial Haquira- Cotabambas

CURSO: SOFTWARE MINERO

TEMA: SOFTWARE PHASE

PRESENTADO POR: Juana sanches

HAQUIRA – PERÚ

2021
 2

INDICE
INTRODUCCION...................................................................................................................3

OBJETIVOS............................................................................................................................4

OBJETIVO GENERAL............................................................................................4

OBJETIVO ESPECIFICO.........................................................................................4

MARCO TEORICO.................................................................................................................5

Esfuerzos inducidos por la excavación subterránea..................................................5

Utilización del phase2..............................................................................................................6

MODELADO...........................................................................................................................7

MODELADO: EDICION INTERACTIVA, MOVER Y ELIMINAR.....................................8

MODELADO: LIMITES..........................................................................................8

MODELADO: ETAPAS..........................................................................................................9

MODELADO: UNIDADES DE MEDIDA..............................................................................9

Mallado..................................................................................................................................10

Malla: configuración de malla.................................................................................10

Malla: Tipo de malla................................................................................................11

El stress sobre el terreno: constante........................................................................................12

Cargas....................................................................................................................................13

Las propiedades de los materiales..........................................................................................14

LAS PROPIEDADES DE LOS MATERIALES: LOS PARÁMETROS DE FUERZA........15

Las propiedades de los materiales: los parámetros elásticos..................................................16

BIBLIOGRAFIA...................................................................................................................18
 3

INTRODUCCION

Phase es un programa en 2 dimensiones para el análisis del esfuerzo sobre los elementos
finitos ya sean plásticos o elásticos, yo sean excavaciones subterráneas o de superficie en
rocas o suelo. Se puede utilizar para una amplia gama de proyectos de ingeniería y ahora
incluye una función de elementos de filtración de agua subterránea y análisis de estabilidad
de talud.

Varios modelos complejos pueden ser fácilmente creados y rápidamente analizados, por
ejemplo, los tuéneles en roca débil, potencia de cavernas subterráneas, minas a cielo abierto
y las pendientes y taludes y mucho más. La aparición de fallas crea una variedad de otros
problemas que pueden abordarse.

Phase ofrece mas opciones de modelaje de materiales que antes incluidos Cam -Clay y Can
– Clay modificado para aplicación en suelos; Mohr – Coulomb, que ahora se pueden
especificarse como una función; Hooke- Brown generalizado criterios análisis de fuerza
para el macizo rocoso fuerza, y el modelado explicito de las juntas (por ejemplo, las juntas
naturales en la roca o causados por el hombre).

Una gran variedad de tipos de soporte para rocas y el suelo puede ser modelada. Se puede
incluir tipos de pernos de anclaje, pernos en cable, Split sets y tiebacks. Elementos de línea
se pueden aplicar modelado de shotcrete, capas de concreto, sistemas aceros, paredes de
contención de estructura, etc. Utilizando las nuevas opciones de interfaz estructural.

Phase incluye el estado de equilibrio, análisis de elementos finitos de filtración de las aguas
subterráneas esta incluido en el programa.

No hay necesidad de usar programas separados para las aguas subterráneas. La presión de
poros esta determinado, así como el flujo y gradiente, todo basado en las condiciones
hidráulicas definidas por el usuario como las condiciones limite y conductividad del
material.

La presión de poros es automáticamente incorporada al análisis de stress.

 4

OBJETIVOS
OBJETIVO GENERAL

- Analizar y utilizar el software PHASE para predecir los esfuerzos inducidos.

- Observar la distribución de los esfuerzos inducidos alrededor de una excavación

circular.

- Predecir el comportamiento de nuestra excavación a medida del radio de estudio.

OBJETIVO ESPECIFICO

- Aprender a graficar la disposición de esfuerzos inducidos con el software

PHASE.

- Aprender a analizar el factor de seguridad con el software PHASE.

 5

MARCO TEORICO

Esfuerzos inducidos por la excavación subterránea

Al abrirse un orificio en el subsuelo por una excavación subterránea, los materiales que
anteriormente estaban confinados, se ven de pronto liberado siguiendo trayectorias
convergentes hacia el centroide del área transversal de la zona excavada (Széchy 1970).

Por la geometría convergente del movimiento generado, el techo de la excavación trata de

definir el mecanismo natural de estabilidad, el cual se asemeja a la configuración de un arco
(Bello, 1977), (Chunlin, 2006) especialmente cuando la masa rocosa es uniforme, esto es,
cuando tiene el mismo numero de fisuras y fracturas por unidad de volumen.

La redistribución de los esfuerzos principales puede predecirse con la aplicación de la

teoría de la elasticidad alrededor de una abertura formada en su solido sujeto a la acción de
un campo de esfuerzos unidireccionales.

En este nuevo campo de esfuerzos la roca en su estado parcialmente desconfinada, es

incapaz de resistir el incremento de esfuerzos generados por la excavación.

Estos esfuerzos generados por la excavación son de interés por el diseño de elementos de
soporte para el diseño de una excavación subterránea, los métodos que existen en la
literatura técnica, conducen a determinar el valor de una “presión” para ser aplicadas al
sistema de soporte que debe ser utilizado.
 6

UTILIZACIÓN DEL PHASE2

Phase2 es un poderoso programa 2D para analizar el elemento finitos y análisis de estrés

para excavaciones subterráneas o de superficie en rocas o suelo.

El software puede ser utilizado para una amplia gama de taludes, infiltración de aguas
subterráneas, infiltración de aguas subterráneas y análisis probabilístico.

Phase2 puede ser utilizado para modelar las excavaciones de una mina a cielo abierto. El
modelo puede ser excavado en etapas y puede incluir fallas sub- verticales que interceptan
el terreno. Modelos complejos o de multi excavaciones pueden ser fácilmente creados y
rápidamente analizarlos – túneles en roca débil o articulada, cavernas subterráneas, mina a
cielo abierto y pendientes, vertederos, estructuras de tierra estabilizadas (MSE) y mucho
más.

Falla progresiva, interacción de apoyo y una variedad de otros problemas pueden ser
abordados.

Phase2 ofrece una amplia gama de opciones de modelaje de apoyo. Elementos de

revestimiento pueden ser aplicados en el modelaje proyectado: concreto, sistema de
conjunto de acero, muros de contención, pilotes, multi- capa de revestimiento, compuesto,
geo textiles y mucho más.

Una de las características principales de Phase2 es el análisis de elementos finitos y de

estabilidad de taludes usando el método de reducción de esfuerzos de corte. Esta opción es
totalmente automatizada y puede ser usando el método de reducción de fuerza de corte.
Esta opción es totalmente automatizada y puede ser usada con cualquier parámetro de
fuerza Mohr – Coulomb o de Hock – Brown. Los modelos de inclinación pueden
importados/ exportados entre el software Slide y Phase2 permitiendo una comparación fácil
del equilibrio limite y los resultados de elementos finitos.

Phase2 incluye estado de equilibrio, análisis de elementos físicos infiltración de aguas

subterráneas incrustado en el programa. No hay necesidad de utilizar un programa de agua
subterránea por separado. La presión en los poros es determinar, así como el flujo y el
gradiente, los resultados son automáticamente incorporados en el análisis de tensiones.
 7

Actualmente este software se puede obtener de forma de prueba en el paquete que nos
proporciona Rockcience.

MODELADO

PHASE incorpora una sofisticada interfaz de entrada geométrica modelada a base de

los principales paquetes de CAD en el mercado actual.

Los limites de las excavaciones, tipo de materiales, juntas pueden definirse de varias
maneras:

 Dibujar con el mouse.

 Entrar las coordenadas en una línea.
 Entrar las coordenadas en una hoja de calculo
 Importación de un archivo DXF

Tal como otros tipos de archivo como con la mayoría de los programas de CAD,
características tales como grids, snapping, undo todos son implementados para simplificar
en gran medida el proceso.

Cualquier persona que ha utilizado un programa de CAD (Autocad, por ejemplo) no

tendrán ningún problema para la comprensión y el uso de la geometría del modelar
PHASE.
 8

MODELADO: EDICION INTERACTIVA, MOVER Y ELIMINAR

PHASE2 incorpora el estado de arte, herramientas de edición que te permiten realizar

simples o complejas tareas de edición con unos clics del mouse. Limites y otras entidades
se puede mover, eliminar, copiar, etc.

Clic los atajos con el botón derecho están disponibles para todas las opciones de
edición, lo que simplifica aún más la edición.

MODELADO: LIMITES

Varios tipos de limites se definen en PHASE2 con el fin de crear el modelo geométrico:

 Exteriores (abarca todas las demás entidades del modelo).

 Excavaciones
 Material
 Etapa
 Junta
 Interfaz estructural
 Piezométrico

Todos los modelos requieren una frontera exterior, también otros tipos de limites se
definen, según la necesidad del trabajo.

,
 9

MODELADO: ETAPAS

Las etapas en PHASE 2 le permite el modelado secuencial de remoción o excavación

de material, de hasta 300 etapas separadas.

Los elementos de apoyo tales como pernos y revestimiento también puede ser
secuencialmente añadido o eliminado.

Los materiales y los apoyos pueden comportarse plásticamente o fallar, la secuencia

de excavación puede desempeñar un papel importante en la estabilidad de la estructura
subterránea.

MODELADO: UNIDADES DE MEDIDA

Las unidades están determinadas por la selección de las deseadas unidades de

medición de strees en configuración del proyecto.

Se pueden seleccionar las siguientes opciones:

 Unidades métricas (stress)

 MPa, kPa, ton/m2
 10

Todos los parámetros de entrada en el programa (por ejemplo, las coordenadas, las
propiedades de los materiales, el stress sobre el terreno) se colocarán con la unidad de
medición preseleccionada

MALLADO

Phase2 incorpora un estado opción de generación de mallas bidimensionales de

elementos finitos, la cual puede generar mallas ya sea triangular o cuadrangular. El
avanzado algoritmo de mallado utilizado en Phase2 simplifica enormemente la tarea de
generación de mallas para el usuario.

Una malla de alta calidad se puede generar con un solo clic del mouse. La malla
puede ser personalizada fácilmente si es necesario.

Malla: configuración de malla

Los principales parámetros de configuración de la malla se especifican en el cuadro

de diálogo Configuración de malla. Esto le permite elegir el tipo de malla (Graduado,
uniformes o radial) y Tipo de Elemento (3-nodos o 6-nodos Triángulos, o 4-nodos u 8
nodos cuadriláteros).
 11

Malla: Tipo de malla

En el cuadro de diálogo Configuración de malla puede elegir uno de 3 diferentes tipos

de malla: Graduado, uniformes o radial. Graduado es aplicable para las excavaciones
subterráneas que utilizan los límites de excavación. Mallado uniforme es adecuado para los
modelos sin definirse explícitamente los límites de excavación (por ejemplo, excavaciones
superficiales, aguas subterráneas, los modelos de la estabilidad de los taludes). Mallado
radial es una opción especializada que pueden ser utilizadas para excavaciones circular o
casi circular.
 12

EL STRESS SOBRE EL TERRENO: CONSTANTE

La opción de stress sobre el terreno permite al usuario definir el stress in-situ sobre el
terreno antes de la excavación. La opción de stress constante sobre el terreno puede
utilizarse para el modelado de excavaciones profundas. Una condición de stress constante
es definida por dos en el plano principal de esfuerzos (Sigma1 y Sigma 3), y un ángulo que
define la orientación del plano de stress. El stress principal fuera de plano (Sigma Z)
también se requiere.

Hay situaciones en que es posible que tenga que especificarse el ámbito de stress para
los distintos materiales en un modelo, en lugar de un único stress que se aplica a todos los
materiales.
 13

CARGAS

Los siguientes tipos de carga externa se pueden aplicar a una Phase2:

 Carga distribuida
 Carga de aguas
 Línea de carga
 Carga sísmica (pseudo-estática)
 Springs - Momento lineal
 14

LAS PROPIEDADES DE LOS MATERIALES

La fuerza y las propiedades elásticas de los materiales (roca o el suelo), se introducen

en el diálogo de Propiedades, Definir Material. Si usted está realizando un modelo de aguas
subterráneas, entonces las propiedades hidráulicas del material se inscriben en la Definición
de Hidráulica. Si su modelo es de múltiples materiales, las propiedades se asignan a las
diferentes regiones con la opción Asignar propiedades.
 15

LAS PROPIEDADES DE LOS MATERIALES: LOS PARÁMETROS DE FUERZA

Los siguientes modelos están disponibles en Phase2:

 Mohr-Coulomb
 Hooke-Brown
 Generalizado Hooke-Brown
 Drucker-Prager
 Cam-Clay
 16

 Cam-Clay

Modificado Se puede especificar si el material se comporta de manera elástica o

plástica.

LAS PROPIEDADES DE LOS MATERIALES: LOS PARÁMETROS ELÁSTICOS

Los siguientes modelos están disponibles:

 Isotrópica
 Transversalmente isótropa
 Ortotrópico
 Duncan
 -Chang hiperbólica
 17

Por defecto en Phase2, los materiales se supone que tienen propiedades elásticas
isotrópicas. Esto significa que las propiedades elásticas no son dependientes de la dirección,
y se definen por un solo valor del módulo de Young y un solo valor de la ratio de Poisson.

En casos especiales, puede que desee definir un material con diferentes propiedades
elásticas en dos direcciones (transversalmente isótropa) o tres direcciones (ortotrópico). Sin
embargo, si usa cualquiera de estas dos opciones, entonces no es posible definir las
propiedades no lineales de fuerza del material (es decir, el material de stress-tensión
responderá como lineal elástico).

Las propiedades de los materiales Las propiedades de un material puede ser

modificada en diferentes etapas de un modelo. Esto permite al usuario simular los cambios
de material rigidez o la fuerza. Factores de multiplicación puede ser definido para cualquier
material en cualquier etapa.

Por ejemplo, como se indica a continuación para el módulo de Young

18
 19

BIBLIOGRAFIA

 pdf-phase-2_compress.pdf
 https://centrogeotecnico.com/store/product/software-phase2.html
