Tutorial Phase

GEOMECÁNICA; CRITERIOS Y ENFOQUES PRÁCTICOS EN MINERÍA SUBTERRÁNEA
PHASE2

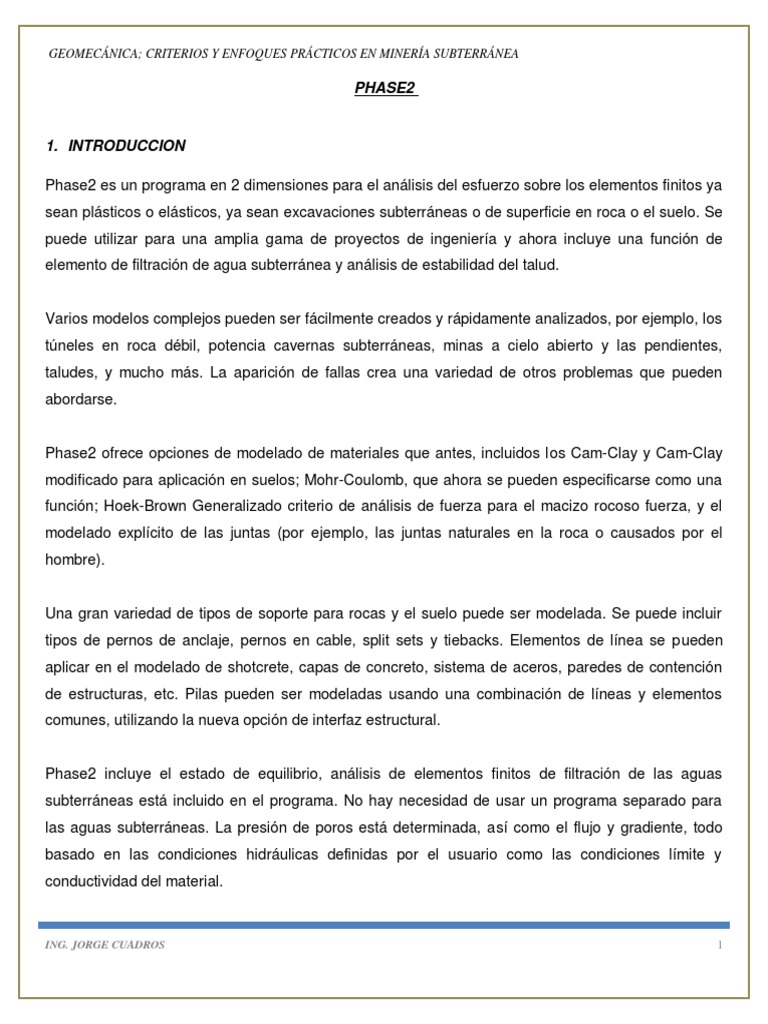

1. INTRODUCCION
Phase2 es un programa en 2 dimensiones para el análisis del esfuerzo sobre los elementos finitos ya
sean plásticos o elásticos, ya sean excavaciones subterráneas o de superficie en roca o el suelo. Se
puede utilizar para una amplia gama de proyectos de ingeniería y ahora incluye una función de
elemento de filtración de agua subterránea y análisis de estabilidad del talud.
Varios modelos complejos pueden ser fácilmente creados y rápidamente analizados, por ejemplo, los
túneles en roca débil, potencia cavernas subterráneas, minas a cielo abierto y las pendientes,
taludes, y mucho más. La aparición de fallas crea una variedad de otros problemas que pueden
abordarse.
Phase2 ofrece opciones de modelado de materiales que antes, incluidos los Cam-Clay y Cam-Clay
modificado para aplicación en suelos; Mohr-Coulomb, que ahora se pueden especificarse como una
función; Hoek-Brown Generalizado criterio de análisis de fuerza para el macizo rocoso fuerza, y el
modelado explícito de las juntas (por ejemplo, las juntas naturales en la roca o causados por el
hombre).
Una gran variedad de tipos de soporte para rocas y el suelo puede ser modelada. Se puede incluir
tipos de pernos de anclaje, pernos en cable, split sets y tiebacks. Elementos de línea se pueden
aplicar en el modelado de shotcrete, capas de concreto, sistema de aceros, paredes de contención
de estructuras, etc. Pilas pueden ser modeladas usando una combinación de líneas y elementos
comunes, utilizando la nueva opción de interfaz estructural.
Phase2 incluye el estado de equilibrio, análisis de elementos finitos de filtración de las aguas
subterráneas está incluido en el programa. No hay necesidad de usar un programa separado para
las aguas subterráneas. La presión de poros está determinada, así como el flujo y gradiente, todo
basado en las condiciones hidráulicas definidas por el usuario como las condiciones límite y
conductividad del material.
ING. JORGE CUADROS 1

La presión de poros es automáticamente incorporada al análisis de stress. La presión de poros

también puede ser modelado utilizando las capas freáticas, u factores o las grandes redes.
Uno de las características de Phase2 es la estabilidad de las taludes mediante la reducción de la

fuerza de cizallamiento (SSR). Esta opción está totalmente automatizada y puede utilizarse con
cualquier parámetro de fuerza de Mohr-Coulomb o Hoek-Brown. Modelo de taludes pueden ser
importados de Slide y calculado por Phase2, lo que permite una fácil comparación de limitar el
equilibrio de elementos finitos y resultados.
2. MODELADO
Phase2 incorpora una sofisticada interfaz de entrada geométrica modelada a base de los principales
paquetes de CAD en el mercado actual. Los límites de las excavaciones, tipo de materiales, juntas
pueden definirse de varias maneras:
 Dibujar con el mouse

 Entrar las coordenadas en una línea
 Entrar las coordenadas en una hoja de cálculo
 Importación de un archivo DXF u otros tipos de archivo
Como con la mayoría de los programas de CAD, características tales como grids, snapping, undo
todos son implementadas para simplificar en gran medida el proceso. Cualquier persona que ha
utilizado un programa de CAD (Autocad, por ejemplo) no tendrán ningún problema para la
comprensión y el uso de la geometría del modelador Phase2.
Modelado: Edición interactiva, Mover y Eliminar
Phase2 incorpora el estado de arte, herramientas de edición que te permiten realizar simples o
complejas tareas de edición con unos pocos clics del mouse. Límites y otras entidades se puede
mover, eliminar, copiar, etc. clic Los atajos con el botón derecho están disponibles para todas las
opciones de edición, lo que simplifica aún más la edición.

2.1 MODELADO: LÍMITES
Varios tipos de limites se definen en Phase2 con el fin de crear el modelo geométrico:
 Exteriores (abarca todas las demás entidades del modelo)
 Excavación
 Material
 Etapa
 Junta
 Interfaz Estructural
 Piezométrico
Todos los modelos requieren una frontera exterior. Otros tipos de límites se definen, según sea
necesario.

2.2 MODELADO: ETAPAS
Etapas en Phase2 le permite el modelado secuencial de remoción o excavación de material, de

hasta 300 etapas separadas. Elementos de apoyo tales como pernos y revestimientos también
puede ser secuencialmente añadido o eliminado. Los materiales y los apoyos pueden comportarse
plásticamente o fallar, la secuencia de excavación puede desempeñar un papel importante en la
estabilidad de la estructura subterránea.
2.3 MODELADO: UNIDADES DE MEDIDA
Las unidades están determinadas por la selección de la deseada unidad de medición de stress en
Configuración del proyecto. Usted puede seleccionar una de las siguientes opciones:
Unidades métricas (stress) - MPa, kPa, tonnes/m2 Unidades imperiales (stress) - ksf, psf, tons/ft2

Todos los parámetros de entrada en el programa (por ejemplo, las coordenadas, las propiedades de
los materiales, el stress sobre el terreno) se colocarán con la unidad de medición preseleccionada.
Mallado
Phase2 incorpora un estado opción de generación de mallas bidimensionales de elementos finitos, la

cual puede generar mallas ya sea triangular o cuadrangular. El avanzado algoritmo de mallado
utilizado en Phase2 simplifica enormemente la tarea de generación de mallas para el usuario - una
malla de alta calidad se puede generar con un solo clic del mouse. La malla puede ser personalizada
fácilmente si es necesario.
2.4 MALLA: CONFIGURACIÓN DE MALLA
Los principales parámetros de configuración de la malla se especifican en el cuadro de diálogo
Configuración de malla. Esto le permite elegir el tipo de malla (Graduado, uniformes o radial) y Tipo
de Elemento (3-nodos o 6-nodos Triángulos, o 4-nodos u 8 nodos cuadriláteros).

2.5 MALLA: TIPO DE MALLA
En el cuadro de diálogo Configuración de malla puede elegir uno de 3 diferentes tipos de malla:
Graduado, uniformes o radial. Graduado es aplicable para las excavaciones subterráneas que
utilizan los límites de excavación. Mallado uniforme es adecuado para los modelos sin definirse
explícitamente los límites de excavación (por ejemplo, excavaciones superficiales, aguas
subterráneas, los modelos de la estabilidad de los taludes). Mallado radial es una opción
especializada que pueden ser utilizadas para excavaciones circular o casi circular.

3. EL STRESS SOBRE EL TERRENO: CONSTANTE
La opción de stress sobre el terreno permite al usuario definir el stress in-situ sobre el terreno antes
de la excavación.
La opción de stress constante sobre el terreno puede utilizarse para el modelado de excavaciones
profundas. Una condición de stress constante es definida por dos en el plano principal de esfuerzos
(Sigma1 y Sigma 3), y un ángulo que define la orientación del plano de stress. El stress principal
fuera de plano (Sigma Z) también se requiere.
Hay situaciones en que es posible que tenga que especificarse el ámbito de stress para los distintos
materiales en un modelo, en lugar de un único stress que se aplica a todos los materiales.

4. CARGAS
Los siguientes tipos de carga externa se pueden aplicar a una Phase2:
 Carga distribuida
 Carga de aguas
 Línea de carga
 Carga sísmica (pseudo-estática)
 Springs
 Momento lineal

5. LAS PROPIEDADES DE LOS MATERIALES
La fuerza y las propiedades elásticas de los materiales (roca o el suelo), se introducen en el diálogo
de Propiedades, Definir Material. Si usted está realizando un modelo de aguas subterráneas,
entonces las propiedades hidráulicas del material se inscriben en la Definición de Hidráulica. Si su
modelo es de múltiples materiales, las propiedades se asignan a las diferentes regiones con la
opción Asignar propiedades.

6. PARÁMETROS DE FUERZA
Los siguientes modelos están disponibles en Phase2:
 Mohr-Coulomb
 Hoek-Brown
 Generalizado Hoek-Brown
 Drucker-Prager
 Cam-Clay
 Cam-Clay Modificado
Se puede especificar si el material se comporta de manera elástica o plástica.

 Mohr-Coulomb strength parameters
 Hoek-Brown Strength Parameters

 Generalized Hoek-Brown Strength Parameters
 Drucker-Prager Strength Parameters
 Cam-Clay Strength Parameters
7. PARÁMETROS ELÁSTICOS
Los siguientes modelos están disponibles:
 Isotrópica
 Transversalmente isótropa
 Ortotrópico
 Duncan-Chang hiperbólica

Por defecto en Phase2, los materiales se supone que tienen propiedades elásticas isotrópicas. Esto
significa que las propiedades elásticas no son dependientes de la dirección, y se definen por un solo
valor del módulo de Young y un solo valor de la ratio de Poisson.
 Isotropic elastic parameters
En casos especiales, puede que desee definir un material con diferentes propiedades elásticas en
dos direcciones (transversalmente isótropa) o tres direcciones (ortotrópico). Sin embargo, si usa
cualquiera de estas dos opciones, entonces no es posible definir las propiedades no lineales de
fuerza del material (es decir, el material de stress-tensión responderá como lineal elástico).
 Transversely isotropic elastic parameters
 Orthotropic elastic parameters

 Duncan-Chang Hyperbolic elastic parameters
8. LAS PROPIEDADES DE LOS MATERIALES
La propiedad de un material puede ser modificada en diferentes etapas de un modelo. Esto permite
al usuario simular los cambios de material rigidez o la fuerza.
Factores de multiplicación puede ser definido para cualquier material en cualquier etapa. Por
ejemplo, como se indica a continuación para el módulo de Young.
También pueden ser modificadas las propiedades del agua subterránea.

9. APLICACIONES
 Soporte con pernos sostenimiento con pernos en un túnel
 Sostenimiento con pernos con ángulo de inclinación de 15 grados; doble sostenimiento.

 Soporte lineal soporte lineal aplicado en túnel

 Filtración de las aguas subterráneas
 Estabilidad de
taludes

 Deformación por presencia de falla de un túnel rectangular
 Las aguas subterráneas

APICACION DEL SOFTWARE PHASE 2
1. MODELO
Tenga en cuenta que cuando el modelo Phase2 programa se inicia, un nuevo documento en blanco
ya está abierto, lo que le permite empezar a crear un modelo de inmediato.
2. CONFIGURACIÓN DEL PROYECTO
El cuadro de diálogo Configuración del proyecto se utiliza para configurar los principales parámetros
de análisis para su modelo Phase2.
A pesar de que no es necesario personalizar la Configuración del proyecto para esta guía, vamos a
echar un vistazo en el cuadro de diálogo.
Seleccione: Análisis → Configuración del proyecto

Desde que se va a usar sistema métrico (MPa) para las unidades de esta guía, simplemente deberá
asegurarse de que la opción de unidades está establecida en sistema métrico, el esfuerzo como
MPa, bajo la ficha General. (Phase2 recuerda el más reciente de las unidades seleccionadas en
Configuración del proyecto, y utiliza esto como el escenario para todos los nuevos documentos.)
Si lo desea, puede introducir un título de proyecto. Seleccione la pestaña de Resumen del Proyecto y
digite Guía de inicio rápido como el Título del Proyecto.
No cambie ninguna otra configuración en el cuadro de diálogo. Seleccione OK.
3. INTRODUCCIÓN DE LAS FRONTERAS
En primer lugar, crear la excavación de la siguiente manera:

Seleccione: Límites → Añadir Excavación
Introduzca las siguientes coordenadas en la línea rápida en la parte inferior derecha de la pantalla.
Nota: pulse Intro al final de cada línea, para entrar en cada par de coordinar, o de un solo comando
carta texto (por ejemplo, "a" de arco).
Al entrar en "c" al final, el arco se cierra en el primer punto de la excavación. Tenga en cuenta que en
Phase2 los arcos son en realidad compuestos por una serie de segmentos de línea recta. La opción
de Arco y muchos otros atajos útiles también están disponibles en el menú del botón derecho.

Seleccione Zoom All (o pulse la tecla de función F2) para ampliar la excavación del centro de la
vista. Ahora vamos a crear la frontera exterior. En Phase2, la frontera exterior puede ser generada
automáticamente, o definida por el usuario. Vamos a utilizar una de las opciones automáticas.
Seleccione: Límites → Añadir exterior

Verá la Creación de Fronteras Exteriores de diálogo. Vamos a utilizar la configuración
predeterminada de Fronteras Type= Box y factor de expansión = 3, por lo que sólo tienes que
seleccionar en OK y, la frontera exterior se crea automáticamente.

4. MALLADO
El siguiente paso es generar la malla de elementos finitos. En Phase2, mallado es un simple proceso
de dos pasos. En primer lugar, hay que discretizar las fronteras y, a continuación, la malla se puede
generar.
También se puede configurar diversos parámetros de configuración de malla antes de generar la

malla. Lo haremos en primer lugar, aunque los parámetros por defecto son puestos si no usa la
opción de configuración de malla.
Seleccione: Malla → Configuración
Introduzca el número de nodos de excavación = 60, y pulse OK. Ahora discretize los límites.
Seleccione: Mesh → Discretize
La discretización de las fronteras, con cruces rojas, será el marco para la malla de elementos finitos.
Anuncio resumen de la discretización se muestra en la barra de estado, lo que indica el número real
de discretización para cada tipo de frontera.

Tenga en cuenta que el número de excavación discretizations es de 59, pero entramos 60 en el

cuadro de diálogo de configuración de malla. No se preocupe, esto es normal. Debido a la naturaleza
del proceso de discretización, el número real no siempre será el mismo que el número introducido. Si
no está satisfecho con una discretización, que siempre puede ser personalizada utilizando la opción
Custom Discretize, o con la opción avanzada Discretización en el cuadro de diálogo Configuración
de malla.
Ahora generar la malla de elementos finitos, eligiendo opción de malla de la barra de herramientas o
el menú de malla.
Seleccione: Malla → Malla
La malla de elementos finitos se genera, sin más intervención por parte del usuario. Cuando haya
terminado, en la barra de estado se indicará el número de elementos y nodos de la malla:
Si ha seguido los pasos correctamente hasta el momento, deberías tener el mismo número de nodos
y elementos como se ha indicado anteriormente.
5. CONDICIONES DE FRONTERAS
Para esta guía, las condiciones de frontera no deben ser especificadas por el usuario. El valor por
defecto genera la condición de frontera que es un fijo (es decir, cero desplazamientos) para la
condición de frontera exterior.

6. EL STRESS SOBRE EL TERRENO
El stress sobre el terreno determina las condiciones de stress inicial in situ, antes de la excavación.
En Phase2 puede definir bien un stress constante sobre el terreno o de un stress gravitatorio. Para
esta guia vamos a utilizar un stress constante sobre el terreno.
Seleccione: Loading → Field Stress
Enter Sigma 1 = 20, Angle = 30, and select OK.
Tenga en cuenta que el pequeño "bloque de stress" en la derecha indica la magnitud relativa y la
dirección del campo de stress que ha introducido. Tenga en cuenta la definición del ángulo constante
de stress sobre el terreno en Phase2 - El ángulo se mide en contra de las manecillas del reloj y el
ángulo es el que está entre la dirección de Sigma 1 y el eje horizontal.

7. PROPIEDADES
Ahora vamos a definir las propiedades del macizo rocoso.
 Seleccione: Properties → Define Materials
En la primera pestaña seleccionada, introduzca las siguientes propiedades:
Enter Name = rock mass, and cohesion = 12 MPa, and select OK.
Desde que entró las propiedades en la primera pestaña (Material 1), usted no tiene que asignar
estas propiedades para el modelo, Phase2 asigna automáticamente las propiedades del Material 1
por usted.
Si define las propiedades del material 2, Material 3, Material 4, etc. (para un modelo de múltiples

materiales), entonces usted tendrá que usar la opción Asignar para asignar estas propiedades.
8. EXCAVACIÓN
Tenemos una última cosa por hacer para completar nuestro modelo simple. A pesar de que no tiene
que asignar las propiedades de los materiales, tenemos que utilizar la opción Asignar Propiedades ,
con el fin de excavar el material de excavación dentro de la frontera. Esto se hace fácilmente con
unos pocos clics del mouse.
Seleccione: Properties → Assign Properties
Verá el cuadro de diálogo Propiedades de Asignar, que se muestra en el margen.
Utiliza el mouse para seleccionar el botón de excavar en la parte inferior del cuadro de diálogo de
Asignar Propiedades.

Una pequeña de cruz (+) aparecerá al final del cursor. Coloque el de cruz en cualquier lugar dentro
de los límites de excavación, y haga clic en el botón izquierdo del mouse.
Los elementos dentro de los límites de excavación van a desaparecer, lo que indica que la región en
la frontera es ahora "excavado".
Eso es todo lo que se requiere. Seleccione el botón X en la esquina superior derecha del cuadro de
diálogo Asignar (o pulse Escape dos veces, una vez para salir de "excavar", y una vez para cerrar el
cuadro de diálogo). El cuadro de diálogo Asignar se cerrará, y la excavación estará completa.
Ahora hemos terminado el modelado, el modelo debe aparecer como se muestra a continuación.

9. CALCULAR
Antes de analizar su modelo, guárdelo como un archivo llamado quick.fez. (archivos Phase2 tienen
la extensión. Fez como extensión de archivo.)
 Seleccione: File → Save

Utilice el cuadro de diálogo Guardar como para guardar el archivo. Ahora está listo para ejecutar el
análisis.
 Seleccione: Analysis → Compute

El motor Phase2 Compute procederá a ejecutar el análisis. Cuando se haya completado, usted
estará listo para ver los resultados en interpretar.
10. INTERPRETAR
Para ver los resultados de los análisis:
 Seleccione: Analysis → Interpret

Esto iniciará el programa de Interpretación Phase2.
Principal stress
De forma predeterminada, después de un análisis de stress Phase2, siempre aparece un contorno
del mayor stress principal principales Sigma 1, cuando un archivo se abre a interpretar. Esto se
muestra en la siguiente figura.

Obsérvese el efecto de la orientación del campo de stress (30 grados desde la horizontal) en los
contornos Sigma 1.
Ahora vamos a hacer un acercamiento para obtener una mirada más cercana a la tensión en torno a
los contornos de excavación. Un atajo fácil para acercar a su excavación (es), es utilizar la opción
Zoom excavation.
 Seleccione: View → Zoom → Zoom Excavation
Nótese la acumulación del stress en la parte superior izquierda e inferior derecha de la excavación.
El máximo Sigma 1 es más fuerte en la esquina de la parte inferior derecha.

11. TRAYECTORIAS DEL STRESS
Ahora mostrar las trayectorias del stress principal, con la elección del botón Stress Trajectories de la
barra de herramientas.
Las trayectorias del stress principal se muestran como pequeña cruz donde el eje más largo de la
cruz está orientado en la dirección del mayor stress principal en el plano (Sigma 1) y el eje corto es la
dirección del menor stress en el plano principal en el plano (Sigma 3).
Para desactivar la visualización de trayectorias del stress se debe volver a seleccionar el botón de
Stress Trajectories de la barra herramientas. (Stress Trajectories también se puede activar o
desactivar en el diálogo Opciones.)
Para mostrar todo el modelo de nuevo (después del zoom), seleccione Zoom All (o puede usar la
tecla de función F2 para el mismo propósito).
 Seleccione: View → Zoom → Zoom All

12. STRENGTH FACTOR
Veamos ahora los contornos de Strength Factor Seleccione Strength Factor de la lista de datos en la
 Seleccione:
 Vamos a cambiar el número de intervalos, para que haya intervalos numeradas. Seleccione:
View → Contour Options
En Contour Options, seleccione la opción Custom Range e introduzca el número (de intervalos) = 7,
y seleccione Done. (Nota: Contour Options también está disponible por defecto en el menú del botón
derecho).

Tenga en cuenta que el intervalo del factor de fuerza mínima se sitúa entre 1 y 2. Por lo tanto, sobre
la base de este análisis elástico, la falla he de esperarse para este modelo.
13. CREACIÓN DE UNA CONSULTA
Vamos a verificar rápidamente con la opción de consulta. Realizar una consulta le permite ver y
trazar el contorno de datos desde cualquier ubicación en el modelo.
Hacer Clic -derecho en el límite de excavación y seleccione la opción Query Boundary del menú.
Seleccione OK en el cuadro de diálogo y una consulta se creará para la frontera (verá los valores de
los datos mostrados a lo largo de la frontera).
Clic con el botón derecho de nuevo a la frontera de excavación, y seleccione Graph Data del menú.
Seleccione Create Plot en el cuadro de diálogo, y usted debería ver el siguiente gráfico.

Como puede verse en el gráfico, el Strength Factor en la frontera es superior a 1 en todos los puntos
(a pesar de que está cerca de 1 en dos lugares, que corresponden a las regiones de alta tensión se
muestra en la Figura 1-2).
Debido a que el Strength Factor es superior a 1 en todo el modelo, ninguna información adicional se
puede obtener de este análisis de modelo plástico.
14. DESPLAZAMIENTOS
Echemos un vistazo a los desplazamientos. Seleccione Total Displacement de la lista de datos en la

 Seleccione:
El desplazamiento total de contornos se dibuja, y la barra de estado indicará el máximo

desplazamiento de todo el modelo (aproximadamente 11 mm).
Ahora seleccione Zoom excavation de nuevo. Seleccione: View → Zoom → Zoom Excavation
Como puede verse en los contornos, el máximo desplazamiento se está produciendo en las paredes
de la excavación. Ahora vamos a mostrar los vectores de deformación y la deformación de las
fronteras.

Seleccione los botones Deformed Boundaries y Deformation Vectors en la barra de herramientas.
La forma deformada de los límites de excavación es gráficamente ilustrada por el uso de estas
opciones. La deformación es magnificada por un factor de escala, que pueden ser definidos por el
usuario en la pantalla de diálogo Opciones. En la siguiente figura, la deformación máxima se fijó en 8
mm, como se muestra en la pantalla.
Para desactivar estas opciones se debe volver a seleccionar los botones correspondientes en la
Ahora vamos a cambiar el número de intervalos, y añadir algunas etiquetas de contorno. Clic con el
botón derecho del mouse y seleccione Contour Options.
En el diálogo de Contour Options, cambie el número (de intervalos) . Seleccione Done.
15. ETIQUETAS DE CONTORNO
Ahora vamos a añadir algunas etiquetas de contornos, para identificar los valores representados por
cada frontera de contorno.
 Seleccione: Tools → Add Tool → Label Contour
Una de cruz aparecerá en la pantalla. Haga clic en el botón izquierdo del mouse en cualquier parte
de una frontera de contorno, y una etiqueta de contorno se colocará en ese momento. La siguiente
figura ilustra lo que la pantalla puede verse después de haber añadido algunas etiquetas de contorno
para el modelo.
Cuando haya añadido todas las etiquetas que usted desea, oprima la tecla Esc o clic con el botón
derecho y seleccione Cancel.

NOTA: el número de lugares decimales y número de formato utilizado para el contorno de etiquetas,
puede personalizarse en el diálogo de Legend Options. Este está disponible en el menú View o
haciendo clic derecho en la leyenda. El estilo (tamaño de letra, etc), utilizados para las etiquetas de
contorno puede ser personalizado haciendo doble clic sobre una etiqueta de contorno.
16. TIPS DE DATOS
Una característica útil de Phase2 son la data tips que permite al usuario obtener el modelo y análisis
de información, simplemente colocando el cursor del ratón sobre cualquier modelo entidad o
ubicación en la pantalla.
Para habilitar data tips, haga clic en la casilla de la barra de estado (en la parte inferior de la ventana
de aplicación Phase2), que dice Data Tips que, al hacer clic en esta casilla, se alternar a través de 4
diferentes modos de data tips (incluyendo el modo Off). Haga clic en esta casilla hasta que muestra
Data Tips Max.

Ahora mueva el cursor del mouse sobre el modelo, y se verá que las propiedades del macizo rocoso
se muestran cuando el cursor se coloca en cualquier lugar dentro del material. Coloque el cursor
sobre el bloque de stress en la esquina superior derecha de la pantalla, y los parámetros del stress
sobre el terreno se mostrarán.
Haga clic en el cuadro de Data tips en la barra de estado, hasta que muestra los Data Tips Query.
Este modo le permite obtener valores interpolados exactos de los datos en cualquier punto en el
contorno de las trazas. Mover el mouse por todo el contorno de la traza, y nótese que el valor que
aparece es exacto a la variable correspondiente al contorno, así como la ubicación exacta las
coordenadas.
Data Tips también puede ser aplicado usando Data Tips en el sub-menú en el menú View.
17. INFO VISOR
La opción de Info Viewer en el menú de Analysis o la barra de herramientas, muestra un resumen de

Phase2 parámetros del modelo y análisis de resultados, en su propia opinión.
Seleccione: Analysis → Info Viewer

La información del Info Viewer se puede copiar al portapapeles usando la opción Copy en la barra de
herramientas o el menú Edit, o pulsando con el botón derecho en la vista y seleccionar Copy. Desde
el portapapeles, la información puede pegarse en programas de procesamiento de texto para la
redacción del informe.
La información del Info Viewer también se puede guardar en un archivo de texto. La opción de
guardar como archivo de texto está disponible en el menú File, (mientras que el Info Viewer es la
vista activa), o haciendo clic derecho en el visor Info Viewer.
Cerrar el Info Viewer, mediante la selección de la X en la esquina superior derecha de la vista.

18. HERRAMIENTAS DE DIBUJO
En el menú Herramientas o la barra de herramientas, hay una amplia variedad de opciones

disponibles para la personalización. Vamos a demostrar brevemente algunas de estas opciones.
En primer lugar, vamos a eliminar el contorno etiquetas hemos añadido anteriormente.
 Seleccione: Tools → Delete Tools
Clic con el botón derecho del mouse y seleccione Delete All del menú. Seleccione OK en el cuadro
de diálogo que aparece, y todas las etiquetas de contorno serán borradas.
Ahora presione F2 para Zoom All. Vamos a añadir una flecha a la vista. Seleccione la opción de
Arrow de la barra de herramientas o el menú Herramientas.
 Seleccione: Tools → Add Tool → Arrow
Haga clic en el mouse en dos puntos en la pantalla, para añadir una flecha apuntando en cualquier
lugar dentro del macizo rocoso. Ahora vamos a añadir algo de texto.
 Seleccione: Tools → Add Tool → Text Box
Haga clic en el mouse en un punto próximo a la cola de la flecha. Verá el cuadro de diálogo Add
Text. Add Text le permite agregar cualquier tipo de texto y añadirlo a la pantalla. El Auto-Text puede
utilizarse para describir el modelo con el formato pre-entrada y salida de datos.
Por ejemplo:
En el cuadro de diálogo Add Text, seleccione las propiedades de los materiales "+" caja (NO en la
casilla de verificación). A continuación, seleccione el Material: macizo rocoso "+". A continuación,
seleccione el Material: rock mass checkbox.

Ahora selecciona Insert Auto-Text. Las propiedades de los materiales para la masa de roca, se
añadirá al área de edición a la izquierda del cuadro de diálogo Add Text.
Muchas otras herramientas de dibujo están disponibles en Phase2, incluidas las opciones que
permiten al usuario añadir una variedad de dimensionamiento anotaciones en el modelo, calcular
áreas de polígonos, etc se recomienda al usuario a experimentar con las diferentes capacidades de
las herramientas de dibujo en Phase2.
18.1 EDICIÓN DE HERRAMIENTAS DE DIBUJO
A continuación se describen las siguientes propiedades de todas las herramientas de dibujo añadido
a través de la opción de Tools:

18.1.1 CLICK DERECHO
Si clickeas el botón derecho del mouse sobre una herramienta de dibujo, aparecerá un menú
emergente, que pone a su disposición diversas opciones de edición.
Por ejemplo:
Click con el botón derecho sobre la flecha. Borrar, Copia de Formato y opciones están disponibles en
el menú emergente.
Click con el botón derecho sobre el cuadro de texto. Diversas opciones están disponibles, incluyendo
Eliminar, formato y editar texto.
18.1.2 GRABAR
Para guardar herramientas de dibujo, seleccione Save Tools and Lines de la barra de herramientas o
el menú Archivo. De esta forma, guardará todas las herramientas de dibujo, de modo que la próxima
vez que abra el archivo, las herramientas volverán a aparecer en el punto de vista.
Si cierra un archivo en Interpretar, automáticamente tienes la posibilidad de guardar las herramientas

de dibujo, si no ha salvado ya.
18.1.3 EXPORTACIÓN DE IMÁGENES
En Phase2, varias opciones están disponibles para exportar archivos de imagen. La opción de
exportación de imágenes en el menú Archivo o el menú del botón derecho, permite al usuario
guardar la vista actual directamente a uno de los cuatro formatos de archivo de imagen:
 JPEG (*. jpg)
 Windows Bitmap (*. bmp)
 Aumento de Windows Metafile (*. emf)
 Windows Metafile (*. wmf)

18.1.4 COPIAR AL PORTAPAPELES
La vista actual puede copiarse al portapapeles de Windows usando la opción Copiar en la barra de
herramientas o el menú "Editar". De este modo, una imagen de mapa de bits en el portapapeles que
se puede pegar directamente en palabra o imagen de la tramitación de las solicitudes.
18.1.5 IMÁGENES EN BLANCO Y NEGRO (ESCALA DE GRISES)
La opción de escala de grises, disponible en la barra de herramientas o el menú Ver, se convertirá

automáticamente la vista actual a escala de grises, apto para imagen en blanco y negro. Esto puede
ser útil cuando se envían imágenes a blanco y negro para la impresora, o para capturar imagen en
blanco y negro de archivos.

Tutorial Phase

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Tutorial Phase

Cargado por

Copyright:

Formatos disponibles

GEOMECÁNICA; CRITERIOS Y ENFOQUES PRÁCTICOS EN MINERÍA SUBTERRÁNEA

ING. JORGE CUADROS 1

La presión de poros es automáticamente incorporada al análisis de stress. La presión de poros

Uno de las características de Phase2 es la estabilidad de las taludes mediante la reducción de la

 Dibujar con el mouse

Modelado: Edición interactiva, Mover y Eliminar

ING. JORGE CUADROS 2

2.1 MODELADO: LÍMITES

ING. JORGE CUADROS 3

2.2 MODELADO: ETAPAS

Etapas en Phase2 le permite el modelado secuencial de remoción o excavación de material, de

2.3 MODELADO: UNIDADES DE MEDIDA

ING. JORGE CUADROS 4

Phase2 incorpora un estado opción de generación de mallas bidimensionales de elementos finitos, la

2.4 MALLA: CONFIGURACIÓN DE MALLA

Los principales parámetros de configuración de la malla se especifican en el cuadro de diálogo

ING. JORGE CUADROS 5

2.5 MALLA: TIPO DE MALLA

ING. JORGE CUADROS 6

3. EL STRESS SOBRE EL TERRENO: CONSTANTE

ING. JORGE CUADROS 7

Los siguientes tipos de carga externa se pueden aplicar a una Phase2:

ING. JORGE CUADROS 8

5. LAS PROPIEDADES DE LOS MATERIALES

ING. JORGE CUADROS 9

Los siguientes modelos están disponibles en Phase2:

Se puede especificar si el material se comporta de manera elástica o plástica.

 Hoek-Brown Strength Parameters

ING. JORGE CUADROS 10

 Generalized Hoek-Brown Strength Parameters

 Drucker-Prager Strength Parameters

 Cam-Clay Strength Parameters

Los siguientes modelos están disponibles:

ING. JORGE CUADROS 11

 Isotropic elastic parameters

 Transversely isotropic elastic parameters

 Orthotropic elastic parameters

ING. JORGE CUADROS 12

 Duncan-Chang Hyperbolic elastic parameters

8. LAS PROPIEDADES DE LOS MATERIALES

También pueden ser modificadas las propiedades del agua subterránea.

ING. JORGE CUADROS 13

 Soporte con pernos sostenimiento con pernos en un túnel

 Sostenimiento con pernos con ángulo de inclinación de 15 grados; doble sostenimiento.

ING. JORGE CUADROS 14

 Soporte lineal soporte lineal aplicado en túnel

ING. JORGE CUADROS 15

 Filtración de las aguas subterráneas

ING. JORGE CUADROS 16

 Deformación por presencia de falla de un túnel rectangular

 Las aguas subterráneas

ING. JORGE CUADROS 17

APICACION DEL SOFTWARE PHASE 2

2. CONFIGURACIÓN DEL PROYECTO

Seleccione: Análisis → Configuración del proyecto

ING. JORGE CUADROS 18

No cambie ninguna otra configuración en el cuadro de diálogo. Seleccione OK.

3. INTRODUCCIÓN DE LAS FRONTERAS

En primer lugar, crear la excavación de la siguiente manera:

ING. JORGE CUADROS 19

Seleccione: Límites → Añadir exterior

ING. JORGE CUADROS 20

También se puede configurar diversos parámetros de configuración de malla antes de generar la

Seleccione: Malla → Configuración
