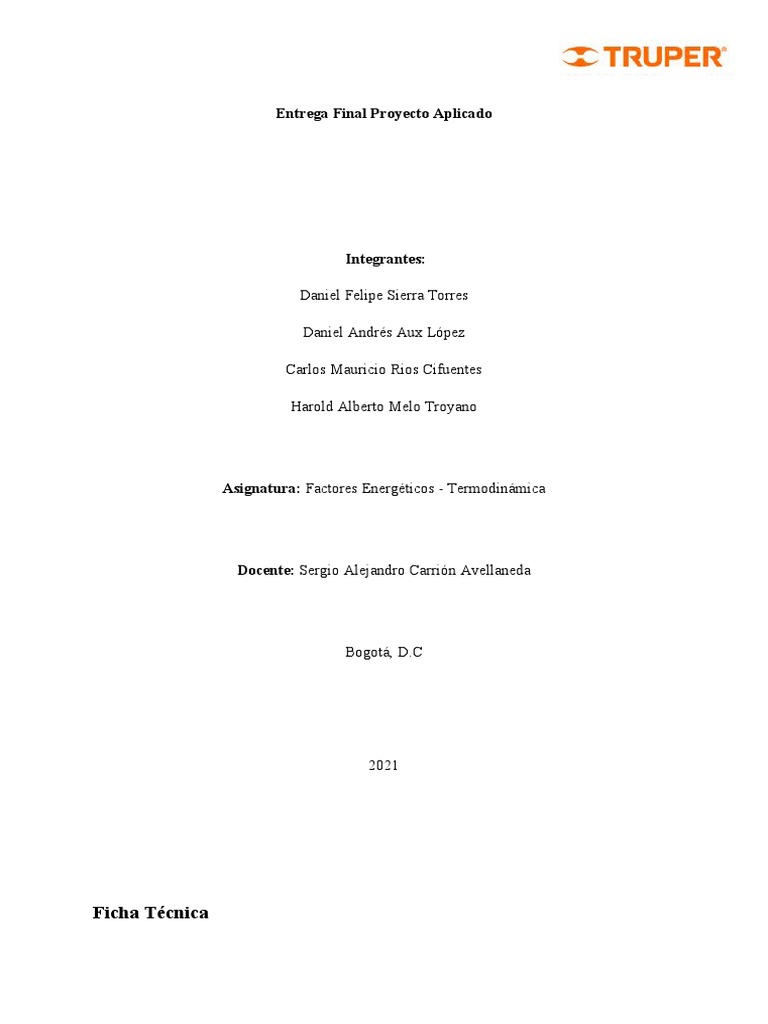

Entrega Final Proyecto Aplicado
Integrantes:
Daniel Felipe Sierra Torres
Daniel Andrés Aux López
Carlos Mauricio Rios Cifuentes
Harold Alberto Melo Troyano
Asignatura: Factores Energéticos - Termodinámica
Docente: Sergio Alejandro Carrión Avellaneda
Bogotá, D.C
2021
Ficha Técnica
Compresor escogido: Compresor de aire horizontal Truper de 240L.
Características:
● Motor con bobinas de Cobre, 2x con mayor durabilidad.
● Uso ininterrumpido.
● Arranque automático y manual.
● Presostato con 2 manómetros: presión máxima y presión regulable.
● Cabeza con dos pistones y doble filtro.
● Tubos con dos pistones y doble filtro.
● Tubos de descarga en cobre.
● Protector térmico contra sobrecalentamiento del motor.
● 2 Salidas de conexión rápida de 1/4".
Especificaciones:
● Capacidad del tanque: 240 L
● Potencia Máxima de arranque: 4 HP (3,000 W)
● Potencia Nominal de operación: 3 HP (2,250 W)
● Tensión: 220 V
● Frecuencia: 60 Hz
● Corriente: 10 A
● Velocidad: 3,450 rev/min
● Flujo de aire: 7.7 CFM @ 40 PSI / 5.7 CFM @ 90 PSI 2 regímenes...
● Presión Máxima: 800 kPa (116 PSI)
● Tipo: Bifásico
● Dimensiones: Ancho 47 cm x Alto 100 cm x Largo 120 cm
● Peso: 115 kg
Accesorios:
● 1 botella de aceite monogrado SAE30.
● 2 filtros de aire.
● 1 tapón del depósito del aceite.
● 4 ruedas.
● 4 rondanas.
● 4 chavetas.
Imagen 1. Esquema del compresor y sus partes. Recuperado de: (Truper.com, 2021)
Para efectos prácticos y suponiendo que el compresor va a ser utilizado en la ciudad de Bogotá ,
tomamos los valores de presión , temperatura, volumen , densidad del aire , flujo másico y
volumétrico a partir de los datos que nos proporciona el IDEAM como datos de entrada o iniciales y
los de salida de calcularán de manera teórica dado que la ficha técnica del compresor no nos los
provee, por consiguiente relacionamos los datos de entrada y de salida asociados al compresor a
continuación:
Datos conocidos iniciales (1) (Entrada)
● Temperatura promedio: 13.3 °C aprox, asumida como la temperatura de entrada del
compresor a partir de la gráfica 1.
Gráfica 1. Temperatura promedio en Bogotá, D.C. Recuperado de: (IDEAM, 2021)
● Volumen máximo de entrada:240 m3, recopilado de la ficha técnica del compresor.
● Presión: 10.83 psi aprox, asumida como la presión de entrada del compresor a partir de la
tabla 1.
Tabla 1. Presiones atmosféricas de las capitales de Colombia. Recuperado de: (Puerto, 2021)
Como podemos apreciar en la tabla 1, para la ciudad de Bogotá, hay una presión atmosférica
de 560 mmHg pero por practicidad de cálculos se determinará su equivalencia en unidades del sistema
inglés. Por ello, se realizó empleando el siguiente factor de conversión:
0.01934 psi
560 mmHg⋅( )=10.83 psi .
1mmHg
−4 kg
● Densidad del aire de entrada: 8.815 x 10 3 aprox, determinada a partir del dato que nos
m
proporciona la tabla 1 en referencia de la altura sobre el nivel del mar a la cual se encuentra la
capital de Colombia, y relacionada con la ecuación (1) (mmHg to Psi - convert mmHg to Psi,
2021).
1
ρaire 1=(348.42(1−( h∗1.05 x 10−4 )))( ) (1)
(T + 273)
−4 1
ρaire 1=(348.42(1−((2625 msnm)∗1.05 x 10 )))( )
(( 13.3° C)+273)
ρaire 1=(348.42(1−((2625 msnm)∗1.05 x 10−4 ))) ¿
g kg
ρaire 1=0.88 =8.815 x 10−4 3
L m
3
m
● Flujo volumétrico: 0.00269 aprox, partiendo de la equivalencia de:
s
3
m
1 CFM=0.0004719
s
Entonces, relacionando el dato del compresor que manejamos de 5.7 CFM como el flujo volumétrico
de entrada, para expresarlo en términos del S.I, tenemos que:
m3
V aire 0.0004719
s m3
=5.7 CFM ( )=0.00269
t 1CFM s
−4 kg
● Flujo másico: 1.929 x 10 aprox, encontrado a partir de los datos anteriores de flujo
s
volumétrico y la densidad del aire calculada en función de la altura sobre el nivel del mar en
la cual se encuentra Bogotá D.C y mediante la siguiente ecuación las relacionamos a
continuación:
maire V aire
⇒ =ρaire x =...
t t
3
−4 kg m
...=8.815 x 10 x 0.0218
m3 s
maire kg
=1.929 x 10−4
t s
Datos conocidos finales o de salida (2) Para ellos, es necesaria la fórmula de los gases ideales (aún
no ha sido abordada en clase) pero la relacionamos a continuación dado que a partir de ella podremos
encontrarlos.
Imagen 1: Ecuación general de los gases ideales. Recuperado de: (Despejar en PV=nRT, 2021)
Con base en la imagen 1 podemos relacionar las variables de presión, volumen, temperatura, número
de moles finales para así poder identificar y leer los datos del comportamiento final de ellas en el
compresor escogido (próxima entrega).
● Presión máxima alcanzada: 800 kPa (116 psi) aprox, determinada a partir del dato que
nos proporciona la ficha técnica del compresor escogido.
● Densidad del aire de salida: Puede ser constante dentro del compresor pero no igual a la
densidad de entrada.
Recordando que la densidad es equivalente a:
m
ρ=
V
Y a su vez, la densidad es equivalente al inverso del volumen específico,
1
ρ= (2)
v
Reemplazando en la ecuación de gases ideales (2) en términos de la densidad, despejamos P.
P v=R aire T
1
P =R aire T
ρ
P= ρ R aire T
⇑ P α ⇑ ρ , con R aire =cte y Δ T =T 2 −T 1 ≈ cte
Si la presión P aumenta, la densidad ρ aumentará también al presentar una relación de
proporcionalidad directa y respecto al caso del compresor, podríamos aproximar la densidad ρ , de
salida, como una constante pero mayor que la densidad de entrada del fluido en el compresor.
A partir de la Tabla A-1, Masa molar, constante de gas y propiedades del punto crítico se asume la
constante del gas como 0.2870 kJ /kg ⋅ K .
Como el compresor de aire, basándonos en la teoría termodinámica, se puede modelar como un
sistema de volumen de control, el cual, la relación para determinar la temperatura de salida es la
siguiente:
P 1 ⋅V 1 P 2 ⋅V 2
=
m1 ⋅T 1 m2 ⋅T 2
Aplicando el concepto del balance de flujo másico, simplificando tenemos que:
P 1 P2
=
T1 T 2
Despejando la temperatura de salida, T 2,
P2
T 2= ⋅T
P1 1
800 kPa
T 2= ⋅(13.3 °C )
10.83 psi⋅ 6.8947 kPa/ psi
T 2=142.49 ° C
Entonces, la densidad del aire de salida será equivalente a:
ρ=P /( Raire T )
ρ2=P 2 /(Raire T 2)
3
ρ2=(10.83 psi ⋅6.8947 kPa / psi)/(( 0.2870 kPa⋅ m /kg ⋅ K )(142.49+273 K ))
ρ2=(10.83 psi ⋅6.8947 kPa / psi)/(( 0.2870 kPa⋅ m3 /kg ⋅ K )(142.49+273 K ))
3
ρ2=0.6262m / kg
● Volumen máximo de salida: Va a ser menor que el volumen de entrada, a partir de:
P V =R aire T
Como tenemos que la presión de salida aumenta, dado que el compresor así opera, vamos a tener la
siguiente relación despejando el volumen en términos de la variable mencionada inicialmente:
P V =R aire T
Raire T
V=
P
⇑ P α ⇓V , con R aire =cte y Δ T =T 2−T 1 ≈ cte
Entonces al aumentar la presión disminuirá el volúmen máximo de salida para que el fluido (aire)
comprimido sea expulsado a mayor velocidad por la proporcionalidad inversa existente entre ambas
variables.
Reemplazando datos, tenemos que:
Raire T 2 (0.2870 kPa ⋅ m3 /kg ⋅ K )(142.49+ 273 K ) 3
V 2= = =0,14 m
P2 (800 kPa)
● Temperatura promedio de salida : T 2=142.49 ° C . Podría aproximarse a una constante al
tener que Raire =cte y ⇑ P α ⇓V .
● Flujo másico: Con el concepto de la conservación del flujo másico, entonces será equivalente
al inicial.
maire −4 kg
salida=1.929 x 10
t s
V aire final
● Flujo volumétrico final: , a partir de la siguiente relación:
t
V aire final Raire ⋅T salida V aire
= +
t P2 ⋅ t t
V aire final Raire ⋅ T salida m3
= +0.00269
t (10.83 psi)⋅ t s
Suponiendo un mes de funcionamiento, 2 veces (20 min en total) por semana
entonces:
V aire final ( 0.2870 kPa⋅ m3 /kg ⋅ K )⋅(142.49+273 K ) m
3
= + 0.00269
t (0.7369 atm ⋅ 101.325 kPa/atm)⋅ (4800 s ) s
V aire final m3 m3
=0.000333 +0.00269
t s s
V aire final m
3
=0.003023
t s
