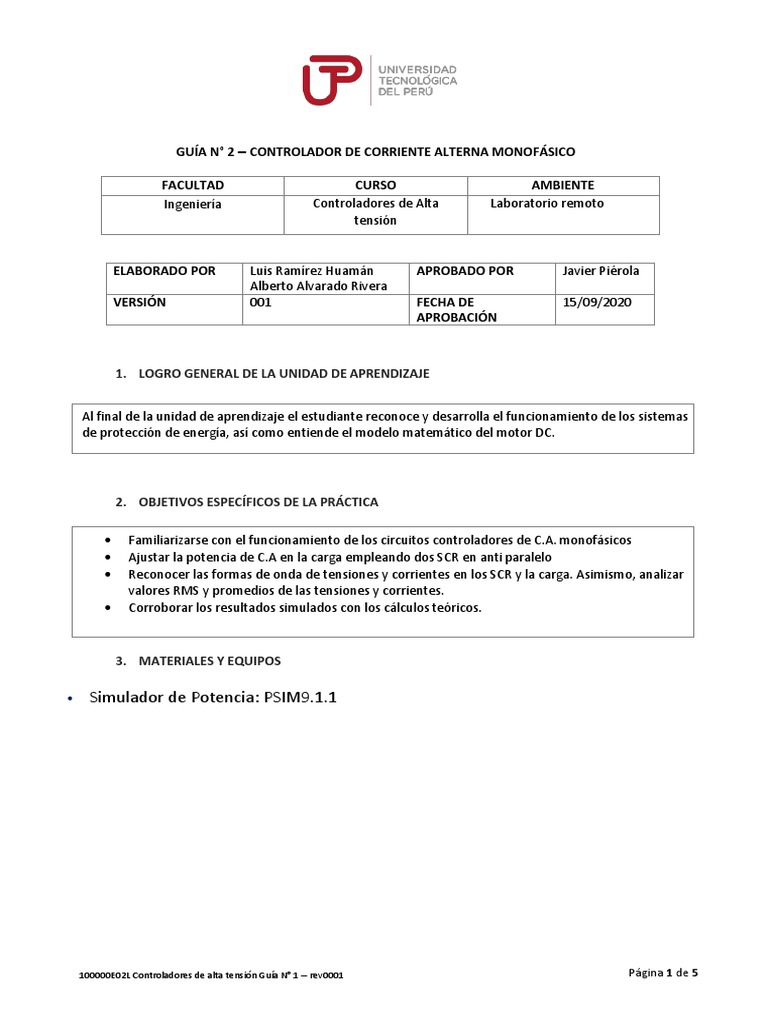

GUÍA N° 2 – CONTROLADOR DE CORRIENTE ALTERNA MONOFÁSICO

FACULTAD CURSO AMBIENTE

Ingeniería Controladores de Alta Laboratorio remoto
tensión

ELABORADO POR Luis Ramírez Huamán APROBADO POR Javier Piérola

Alberto Alvarado Rivera
VERSIÓN 001 FECHA DE 15/09/2020
APROBACIÓN

1. LOGRO GENERAL DE LA UNIDAD DE APRENDIZAJE

Al final de la unidad de aprendizaje el estudiante reconoce y desarrolla el funcionamiento de los sistemas

de protección de energía, así como entiende el modelo matemático del motor DC.

2. OBJETIVOS ESPECÍFICOS DE LA PRÁCTICA

 Familiarizarse con el funcionamiento de los circuitos controladores de C.A. monofásicos

 Ajustar la potencia de C.A en la carga empleando dos SCR en anti paralelo
 Reconocer las formas de onda de tensiones y corrientes en los SCR y la carga. Asimismo, analizar
valores RMS y promedios de las tensiones y corrientes.
 Corroborar los resultados simulados con los cálculos teóricos.

3. MATERIALES Y EQUIPOS

• Simulador de Potencia: PSIM9.1.1

100000E02L Controladores de alta tensión Guía N° 1 – rev0001 Página 1 de 5

 4. FUNDAMENTO BÁSICO
Para regular potencia a través de tiristores se
utilizan módulos tiristores, los que contienen dos
S.C.R conectados en anti paralelo Cuando el S.C.R.
es disparado en el comienzo del ciclo
(aproximadamente a 0º), el módulo conduce
aproximadamente 360º y esto ocasiona una
transmisión de máxima potencia a la carga. En
cambio, cuando el S.C.R es disparado cerca del
pico positivo, el módulo conduce 180º y esto
produce una transmisión menor de potencia a la
carga. A través de ajustes en el circuito de disparo,
el accionamiento de los S.C.R. puede retrasarse y,
de esta forma, tenemos una transmisión variable
de potencia.

5. PROCEDIMIENTO (DESARROLLO DE LA PRÁCTICA)

5.1.-SIMULACIÓN FIGURA 1

FIGURA 1

100000E01L Controladores de alta tensión Guía N° 2 – rev0001 Página 2 de 5

5.2.- Una vez simulado el circuito de la figura 1, se pide: graficar VP1, VP2, I1, I2, I3; poner los valores eficaces y
promedios de la simulación. Llenar la tabla para α =

VALORES EFICACES
α (°) 0 30 60 90 120 150 180
Vp1(V)
Vp2(V)
I1(A)
I2(A)
I3(A)

VALORES PROMEDIOS
α (°) 0 30 60 90 120 150 180
Vp1(V)
Vp2(V)
I1(A)
I2(A)
I3(A)

100000E01L Controladores de alta tensión Guía N° 2 – rev0001 Página 3 de 5

INFORME PREVIO: (04 Puntos)

Para el informe previo, realizar los cálculos teóricos y determinar:

 Voltaje promedio en la carga
 Voltaje eficaz en la carga
 Corriente promedio en la carga
 Corriente eficaz en la carga
 Corriente promedio por cada tiristor
 Corriente eficaz por cada tiristor

TEST DE LABORATORIO: (06 Puntos)

El test de laboratorio se tomará al inicio de la experiencia de Laboratorio.

EXPERIENCIA: (06 Puntos)

FORMULARIO:

1. Valor medio o promedio de la corriente del SCR (IAV)

I3 = I2 = 𝑽𝒎 (𝟏 + 𝐜𝐨𝐬 ∝)⁄𝟐𝝅𝑹

2. Valor RMS de la corriente del SCR(IRMS)

𝑽𝒎 𝟏 𝐬𝐢𝐧 𝟐𝜶
I3 = I2 = √ (𝝅 − 𝜶 + )
𝟐𝑹 𝝅 𝟐

3. Valor medio de la corriente de carga. (I4)

I1 = 0 (para control simétrico)

4. Valor RMS de la corriente de carga (I1-RMS)

𝑽𝒎 𝟏 𝐬𝐢𝐧 𝟐𝜶
I1 = √ (𝝅 − 𝜶 + )
𝑹 𝟐𝝅 𝟐
NOTA: α = ángulo de disparo

100000E01L Controladores de alta tensión Guía N° 2 – rev0001 Página 4 de 5

 6.- ENTREGABLES

INFORME FINAL: (04 Puntos)

 Presentar en un cuadro comparativo de todos los valores obtenidos en la simulación.

Contrastar los resultados teóricos, con los obtenidos en la simulación.
 Mostrar las formas de ondas obtenidas en la simulación
 Detallar sus observaciones y conclusiones

7. FUENTES DE INFORMACIÓN COMPLEMENTARIA

Corriente Alterna – Potencia Monofásica

https://www.youtube.com/watch?v=YjZEp6MtUWk

100000E01L Controladores de alta tensión Guía N° 2 – rev0001 Página 5 de 5
