 Bulbo De Presiones
 BULBO DE PRESIONES BAJO

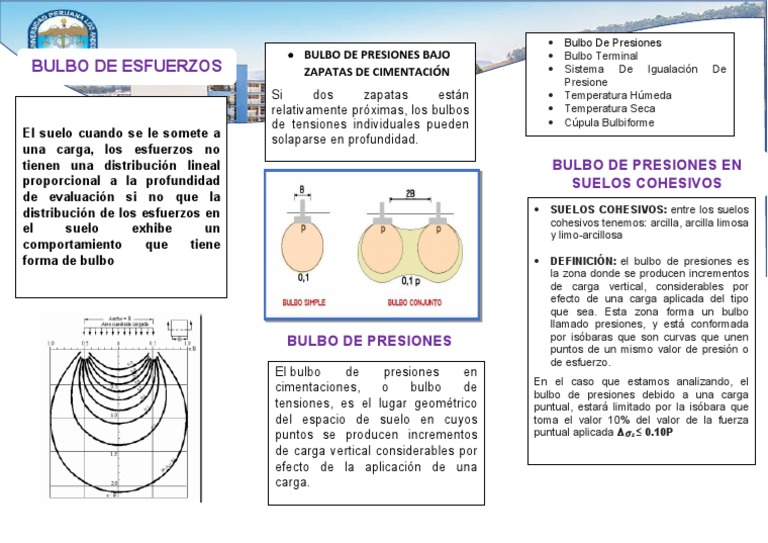

BULBO DE ESFUERZOS
El suelo cuando se le somete a
una carga, los esfuerzos no
tienen una distribución lineal
proporcional a la profundidad
de evaluación si no que la
distribución de los esfuerzos en
el suelo exhibe un
comportamiento que tiene
forma de bulbo
 Bulbo Terminal
ZAPATAS DE CIMENTACIÓN  Sistema De Igualación De
Presione
Si dos zapatas están  Temperatura Húmeda
relativamente próximas, los bulbos  Temperatura Seca
de tensiones individuales pueden  Cúpula Bulbiforme
solaparse en profundidad.
BULBO DE PRESIONES EN
SUELOS COHESIVOS
 SUELOS COHESIVOS: entre los suelos
cohesivos tenemos: arcilla, arcilla limosa
y limo-arcillosa
 DEFINICIÓN: el bulbo de presiones es
la zona donde se producen incrementos
de carga vertical, considerables por
efecto de una carga aplicada del tipo
que sea. Esta zona forma un bulbo
llamado presiones, y está conformada
BULBO DE PRESIONES por isóbaras que son curvas que unen
puntos de un mismo valor de presión o
de esfuerzo.
El bulbo de presiones en
En el caso que estamos analizando, el
cimentaciones, o bulbo de bulbo de presiones debido a una carga
tensiones, es el lugar geométrico puntual, estará limitado por la isóbara que
del espacio de suelo en cuyos toma el valor 10% del valor de la fuerza
puntos se producen incrementos puntual aplicada Δ𝜎z ≤ 0.10P
de carga vertical considerables por
efecto de la aplicación de una
carga.
