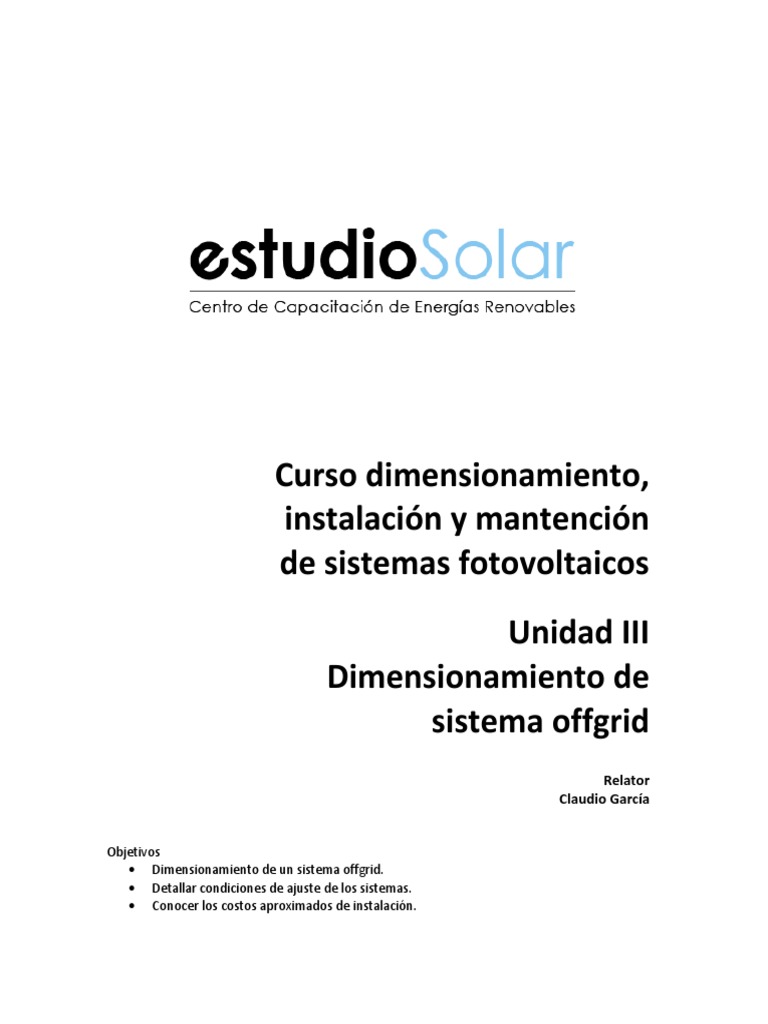

Curso dimensionamiento,

instalación y mantención
de sistemas fotovoltaicos
Unidad III
Dimensionamiento de
sistema offgrid
Relator
Claudio García

Objetivos
 Dimensionamiento de un sistema offgrid.
 Detallar condiciones de ajuste de los sistemas.
 Conocer los costos aproximados de instalación.
Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

18. Resumen de datos obtenidos

 Datos de radiación GHI (Santiago, Latitud 33º S) (kWh/m2)

GHI: Providencia.

Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Prom
Exp.Sol 8,12 7,12 5,78 4,11 2,74 2,16 2,38 3,02 4,48 5,92 7,31 8,19 5,11

Corregida: Santiago centro 30º de inclinación. (kWh/m2)

Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Prom
Exp.Sol 7,47 7,12 6,59 5,34 4,02 3,37 3,60 4,11 5,29 6,09 6,80 7,29 5,59

 Generación de paneles obtenida en la unidad II.

Energía (kWh) diaria generada por 1 panel en cada mes es la siguiente:

Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic
2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32

 Consumo diario estimado en casa ejemplo.

Consumo energético diario (kWh)

ene feb mar abr may jun jul ago sep oct nov dic
10,67 8,00 5,33 8,67 8,33 9,00 8,83 9,17 10,33 10,67 8,33 8,00

Consumo vs Energía de paneles

20
18
16
14
12
kWh dia

10
8
6
4
2
0
ene feb mar abr may jun jul ago sep oct nov dic
Mes

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 2

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

 Potencia peak estimada típica para un sistema aislado

Potencia (W) Cantidad Sub total (W)

refrigerador 266 1 266
ampolletas de eficiencia 17 6 102
televisores 81 3 243
computadores 200 2 400
hervidor 1500 1 1500
Calefactor 1200 1 1200
Hidropack 370 1 370
Bomba de agua (pozo o piscina) 745 1 745
Otros equipos 10% del total 1 482
Total (W) 5308

19. Inversor fotovoltaico

Es el equipo encargado de transformar la energía producida por los paneles, que es del tipo
corriente continua, en corriente alterna, la que finalmente es utilizada por la mayoría de los
electrodomésticos.

Normalmente es un equipo caro pero es parte fundamental para el desarrollo de proyectos

fotovoltaicos y hay que distinguir dos familias, Inversores Offgrid e inversores ongrid.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 3

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

20. Tipos de inversor Offgrid

Los inversores offgrid tendrán otra sub-clasificación, respecto a la forma de onda que son capaces
de reproducir, esto depende de la electrónica en su interior, lo que va en directa relación con el
precio de estos equipos.

20.1. Onda cuadrada

Son los inversores menos eficientes, además de generar ciertos fenómenos adversos (armónicos).
Generalmente se utilizan para aplicaciones particulares y generalmente en electrodomésticos
puramente resistivos.

No se recomienda su utilización en conjunto con equipos que posean motores (lavadoras,

refrigerador, bombas).

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 4

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

20.2. Onda modificada

Son inversores con mejores prestaciones, con una electrónica interna un poco más elaborada. La
señal de salida, modula de mejor manera la forma de una onda senoidal no llegando a ser
completamente perfecta. Los efectos perjudiciales en los electrodomésticos son menores
pudiéndose utilizar en la mayoría de los electrodomésticos de un hogar.

20.3. Onda sinusoidal pura

Son el tipo de inversor de mal alta prestación, con la electrónica interna más avanzada y
eficiencias que superan el 90%. Siendo inversores de gama alta generalmente incorporan
características extras, utilices para el performance total del sistema.

Son imprescindibles en instalaciones donde existente motores o equipos que se deseen proteger
de cualquier perturbación, puesto que entregan una forma de onda pura, no causando
inconveniente alguno en los sistemas eléctricos.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 5

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

21. Selección del inversor

En el mercado actual chileno existen dos marcas de inversores que cumplen con estas
características y que tienen excelentes características de calidad y seguridad.

Victron - Phoenix Inverter 48/3000 SMA SI 6.0H Sunny Island

2.400.000 3.100.000

En general, un inversor de gama alta, además cuenta con las siguientes características.

 Gestión de baterías

La gestión de baterías se basa en una determinación exacta del estado de la carga. Se evita así una
sobrecarga y descarga completa de la batería de manera segura.

Otra ventaja de la gestión avanzada de baterías es la regulación de carga especialmente

cuidadosa. Esta permite utilizar de forma automática la estrategia de carga más adecuada al tipo
de batería y a cada situación. No solo evita las sobrecargas, sino que también permite realizar
cargas completas de manera periódica.

 Gestión de otras fuentes de energia

El inversor es capaz de gestionar otras fuentes de energía, permitiendo así como desconectar los
sistemas de respaldo sin interrupción alguna.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 6

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

 Relé multifunción

El relé multifunción se activa en función del estado de la carga de la batería o de la demanda

instantánea de potencia.

 Control de generadores

En caso de necesitar energía desde un generador auxiliar, se configura el relé para que emita una
señal de control. Se pueden controlar el encendido a distancia o conectar un emisor de señales
para generadores sin función de arranque automático.

 Control de contactores de deslastre de carga

Dependiendo de la configuración, se puede instalar un deslastre de carga.

 Salida de estados de funcionamiento y mensajes de advertencia

Al relé multifunción se pueden conectar indicadores que avisan de los estados de funcionamiento.

 Aprovechamiento de la energía sobrante

Durante la fase de tensión constante, un relé multifunción se activa y controla así los equipos
consumidores adicionales, que pueden aprovechar de forma eficiente la energía sobrante de las
fuentes de CA de la red aislada.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 7

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

En este caso la ficha técnica nos indica una serie de distintas potencias, como por ejemplo la
potencia constante (asignada) de 4600W. Potencias máximas durante a distintas cantidades de
tiempo y potencia a altas temperaturas de trabajo.

Además nos entrega características de trabajo del lado de corriente continua. En este indica el
voltaje nominal, este dato nos indicara la configuración de baterías que deberemos tener.

También nos entrega información sobre corriente máxima, esto último nos servirá para
dimensionar los conductores eléctricos.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 8

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Otras características interesantes de este inversor en particular, son sus curvas de eficiencia y
temperatura.

Esta curva en particular nos servirá para, al momento de realizar la visita técnica en el lugar de
instalación, saber si el equipo estará sometido a condiciones que podrían eventualmente hacer
que este trabaje a temperaturas mayores a las nominales.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 9

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

19.1. Área de conexiones

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 10

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 11

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

22. Regulador de carga

Conociendo la cantidad de paneles fotovoltaicos estos, en los sistemas offgrid, deben ir

conectados a un regulador de carga. En función de este deberemos ajustar el valor final de la
cantidad de paneles, puesto que esta podría variar dependiendo de la configuración de los
equipos.

En esta ocasión, utilizaremos el regulador de carga SMA Sunny Charger 50 y realizaremos los
ajustes necesarios a la cantidad de paneles para una configuración óptima.

El regulador de carga es un convertidor que baja la voltaje del generador fotovoltaico al nivel del
voltaje de la batería para cargarla. Durante el funcionamiento, voltaje del generador fotovoltaico
deberá ser siempre como mínimo 5 V superior a la tensión de la batería.

 El regulador además integra

 Protecciones
 Control de consumo
 MPPT

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 12

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

22.1. Hoja de datos

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 13

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

22.2. Ajuste del número de paneles

Ya seleccionado nuestro regulador de carga, en la hoja de datos este nos indica que tiene un
voltaje de entrada máximo, en este caso, de 140V y una corriente de entrada máxima de 40 A.

Recordando la hoja de datos de nuestro panel, nos indicaba que:

Para cumplir las condiciones del regulador de carga, son dos los datos que necesitamos extraer de
la hoja de datos de nuestro regular.

Voltaje de circuito abierto, comúnmente denominado como VOC .

45,57 V para este caso.

Y la corriente nominal, comúnmente denominado como IMPP

8,37 A. en nuestro ejemplo.

Series Paralelos
1 2 3 1 2 3
45,57 91,14 136,71 8,37 16,74 25,11
Voltaje (V) Corriente (I)

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 14

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Consumo vs Energía de paneles

16
14
12
10
kWh dia

8
6
4
2
0
ene feb mar abr may jun jul ago sep oct nov dic
Mes

En este caso, debemos utilizar nuestro criterio como desarrollador para saber cuál es la cantidad
optima de paneles.

Utilizar 4 paneles abastece la demanda de energía de manera muy justa, haciendo necesaria la
utilización de un generador auxiliar durante varios meses en el año, con el consiguiente gasto de
combustible y el traslado del mismo.

Seleccionar 6 paneles genera excesos de energía durante gran parte del año. Pero minimizan el
uso de grupos electrógenos de apoyo.

Para efectos de ejemplo del curso, tomaremos la opción de 6 paneles.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 15

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

23. Baterías

Luego de conocer las características del generador fotovoltaico, necesitamos dimensionar el

sistema que almacene esa cantidad de energía.

Las baterías son el elemento más frágil de un sistema fotovoltaico, es necesario cuidar la cantidad
de energía que es sacada de estas de manera tal que prolonguemos su vida útil.

23.1. Vida útil y Profundidad de descarga

La vida útil de las baterías se mide en ciclos de carga y el número de ciclos de carga depende de
cuan profunda sea la descarga de estas. Es decir hasta qué punto se permite descargar la batería.
Para nosotros, un punto de equilibrio entre costo y vida útil de la batería, son descargas de hasta
70%. Lo que según tablas, indica una vida útil aproximada de 4 años.

23.2. Cantidad de baterías

Definimos que nuestra energía diaria requerida es maximo 11 kWh. Consumo diario estimado
desde la cuenta de luz.

Consumo energético diario (kWh)

ene feb mar abr may jun jul ago sep oct nov dic
10,67 8,00 5,33 8,67 8,33 9,00 8,83 9,17 10,33 10,67 8,33 8,00

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 16

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Y definimos también que nuestra profundidad máxima de descarga es 70%.

Entonces, una batería estándar de 100Ah y 12V, es capaz de acumular (en su 100%) un total de:

( )

Como definimos una descarga máxima de 70%, la energía útil real de la batería seria:

( )

Ahora, si necesitamos almacenar 11kWh, las baterías necesarias son:

De esta forma son necesarias 13,09 baterías. Pero además debemos considerar que nuestro banco
de batería debe estar hecho en 48V (4 baterías en serie), por lo que debemos seleccionar
múltiplos de 4 que más se acerquen a las 13,09.

En este caso, el banco estará compuesto por 16 baterías.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 17

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

24. Cableado

Un elemento importante a tener en consideración es el cableado. Si bien los podemos diferenciar

en cableado de corriente alterna y de corriente continua, la principal características que debemos
tener en consideración, en cualquiera de estos 2 sistemas, es el amperaje.

Son 2 los fenómenos que debemos considerar para tener un cableado bien dimensionado, efecto
joule y caída de tensión. El primero de estos puede generar un sobrecalentamiento del cable,
pudiendo llegar a temperaturas que derritan el material aislante del conductor, provocando
situaciones de riesgo como electrocución o incendios.

La caída de tensión que se produce en un cable se traduce en que el voltaje de llegada a los
electrodomésticos sea tan bajo que estos funcionen deficientemente, no funcionen o se dañen.
Ambos fenómenos se pueden evitar con el correcto dimensionamiento del conductor eléctrico o
cable.

24.1. Selección calibre de cables

Como ya especificamos las características de nuestro inversor, generador fotovoltaico, regulador

de carga y baterías, conocemos las corrientes máximas que se podrían llegar a generar en cada
una de estas etapas.

24.1.1. Tabla de conductores

 Norma Europea

mm2 Grupo1 Grupo 2 Grupo 3

0,75 - 12 15
1 11 15 19
1,5 15 19 23
2,5 20 25 32
4 25 34 42
6 33 44 54
10 45 61 73
16 61 82 98
25 83 108 129
35 103 134 158
50 132 167 197
Grupo 1: Conductores monopolares en tubería. Grupo 2: Conductores multipolares con cubierta
común. Grupo 3: Conductores monopolares tendido libremente en el aire.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 18

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

 Norma Americana.

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
2,08 14 25 35
3,31 12 30 40
5,26 10 40 55
8,37 8 55 80
13,3 6 75 105
21,2 4 95 140
26,7 3 110 165
33,6 2 130 190
42,4 1 150 220
53,5 1/0 170 260
67,4 2/0 195 300
Grupo A: Hasta 3 conductores en ducto, en cable o directamente enterrados. Grupo B:
Conductores simples al aire libre.

Un pequeño diagrama descriptivo nos puede ayudar a ordenar los diferentes cables que
necesitaremos.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 19

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Nuestro generador fotovoltaico puede entregar una corriente máxima de 25,11 A. (definido por
nuestro arreglo de paralelos)

mm2 Grupo1 Grupo 2 Grupo 3

6 33 44 54

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
3,31 12 30 40

Desde el regulador de carga hasta las baterías circula una corriente máxima de 50 A (definida por
el mismo regulador).

mm2 Grupo1 Grupo 2 Grupo 3

16 61 82 98

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
8,37 8 55 80

Desde las baterías hasta el inversor puede llegar a circular una corriente máxima de 103 A
(definida por el inversor)

mm2 Grupo1 Grupo 2 Grupo 3

35 103 134 158

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
26,7 3 110 165

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 20

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Finalmente, desde el inversor podría llegar a salir una potencia máxima de 6000 W.

( )

mm2 Grupo 2
4 34

Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN
Grupo : A
3,31 12 30

24.2. Caída de tensión

Este factor solo lo tomaremos en cuenta cuando el largo del conductor sea mayor a 100 metros,
en estos casos la fórmula para estimar la sección del conductor es la siguiente:

 S = Sección del conductor (mm2)

 2 = constante aplicada a conductores monofásicos
 0,0179 = resistividad especifica del cobre
 L = Largo del conductor (fase + neutro)
 Vp = caída máxima de voltaje.

La norma eléctrica indica que no puede existir una caída de tensión mayor al 3% en la entrada del
tablero. Para nuestro caso, el voltaje de entrada nominal es de 220 V. Entonces el Vp seria 6,6 V.

En nuestro caso, imaginemos que el inversor está alejado del lugar de consumo, a 150 metros y la
corriente máxima que este suministra es 27,27 A. Nuestra formula seria la siguiente:

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 21

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

mm2 Grupo1 Grupo 2 Grupo 3

25 83 108 129

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
26,7 3 110 165

24.3. Conexión entre baterías.

Independiente de la corriente que circule entre las baterías, es siempre recomendable utilizar un
cable estándar para esto. AWG 2 (~30mm2) o denominado cable para soldadora. El propósito de
esto es que exista la menor resistencia posible entre las conexiones de las baterías, de manera tal
que no se produzcan diferencias de tensión entre ellas.

mm2 Grupo1 Grupo 2 Grupo 3

16 61 82 98

Ts : 90ºC Ts : 90ºC
THHN, XTU, XTMU, EVA, USE-RHH, THHN, XTU, XTMU, EVA, USE-RHH,
mm2 AWG
USERHHM, ET, EN USERHHM, ET, EN
Grupo : A Grupo : B
33,6 2 130 190

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 22

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

25. Sistema de montaje

Un componente, no menos importante, es el sistema de montaje. Existen de 2 tipos (techo plano y

techo inclinado).

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 23

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

26. Presupuesto

El objetivo de este apartado, entregarles tips al momento de realizar el presupuesto de un

proyecto fotovoltaico.

26.1. Cubicación de materiales

Ya hemos comentado lo importante de la visita técnica, durante esta también es necesario

visualizar el cómo irán instalados los componentes en el lugar de emplazamiento. Tomar medidas,
apuntes y fotografías del lugar nos servirá muchísimo para una correcta elección en la cantidad de
materiales.

En general con esto nos referimos a los metros de cable y canalización. Y respecto a canalización
no solo tenemos que tener en cuenta los tubos, sino también zanjas, pasos por el entretecho o
cortes en paredes para embutir las canalizaciones.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 24

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

Conociendo la cantidad de equipos y materiales a utilizar necesitamos saber dónde comprarlos.

26.2. Tiendas Equipos fotovoltaicos

Como ya ha sido mencionado en el transcurso del curso, trabajamos con 3 distribuidores de

equipos fotovoltaicos y compararemos precios de equipos parecidos entre ellos.

 ESOL – www.esol.cl
 Panel 250 W – $125.000 + IVA
 Inversor ongrid – Samil solar – 5200W – $880.000 + IVA

 Tritec – www.tritec-energy.com/cl/
 Panel 245 W – 120.000 + IVA
 Inversor ongrid – Victron Multiplus 5000 W – $ 1.188.204 + IVA

 Sunbelt – www.sunbelt.cl
 Panel 250 W – 127.000 + IVA
 Inversor ongrid – Sunny boy – 5000 W – $1.596.360 + IVA

26.3. Proveedores de bombas y sistemas hidráulicos

 SIDE – www.sidechile.cl
 Bomba sumergible – Lorentz – ½ HP – 561.600 + IVA

La ventaja de SIDE frente a otros proveedores es que apoyan al instalador en la elección correcta
de un sistema de bombeo. Las bombas Lorentz son garantizadas por varios años.

 Koslan – www.koslan.cl
 Bomba sumergible – Pedrollo – ½ HP – 352.790 + IVA

Tienen una gran variedad de bombas de todo tipo, además de otros sistemas hidráulicos, son los
más baratos y tienen un muy buen servicio técnico. Garantía 1 Año.

26.4. Materiales eléctricos

Gobantes – www.gobantes.cl

Vitel – www.vitel.cl

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 25

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

24.1. Ayudantes – técnicos instaladores

Siempre será necesario contar con un buen equipo de trabajo, para instalaciones fotovoltaicas
domiciliarias un equipo de trabajo adecuado puede ser de 2 o 3 personas.

 Instalador experimentado que dirija la instalación y configurar los equipos.

Un trabajador con estas características cobra alrededor de $35.000 y $45.000 al día.
 Técnicos instaladores que tengan conocimiento en instalaciones domiciliarias
tradicionales.
Trabajadores de estas características cobran entre $20.000 y $25.000 al día.

24.2. Arriendo de maquinaria

Trabajar en techos se convierte en un trabajo tedioso y peligroso, debido a constantes subidas y

bajadas desde este, en ocasiones con equipos y materiales difíciles de manipular. Esto podría
prolongar de manera inadecuada una instalación.

Para disminuir el componente de riesgo y agilizar el tiempo de instalación es conveniente el

considerar el arriendo de alza hombres.

En Sodimac, el arriendo de una máquina de este tipo cuesta $30.000 diarios y se pueden
transportar en camioneta. Alcanzan alturas desde 11 a 18 mts.

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 26

Unidad III – Dimensionamiento de sistema offgrid Estudio Solar

25. Inversión

Cant. P. un. Subtotal

Inversor SMA Sunny Island 6.0 1 $ 2.100.000 $ 2.100.000
Panel fotovoltaico 310 W 6 $ 151.590 $ 909.540
SMA Sunny charger 50 1 $ 574.221 $ 574.221
Bateria Curtiss 100Ah – 12 V 16 $ 125.000 $ 2.000.000
Sistema de montaje 6 $ 30.000 $ 180.000

Rack metalcom 1 $ 200.000 $ 200.000

Cable batería AWG 2 3 $ 11.582 $ 34.746
Terminal Cu Estañado 2/0 AWG 32 $ 621 $ 19.872

cable superflex 3 x 16mm 75 $ 5.601 $ 420.075

cable 10 awg azul 30 $ 314 $ 9.420
cable 10 awg rojo 30 $ 314 $ 9.420
Cable Araflex RV-K 1x35mm2 4 $ 3.703 $ 14.812
Cable Araflex RV-K 1x16mm2 4 $ 1.720 $ 6.880
Conduit 25mm x 6mt 7 $ 1.115 $ 7.805
Accesorios de canalización 1 $ 5.000 $ 5.000

Arriendo alza hombre 1 $ 30.000 $ 30.000

Mano de obra
1 $ 1.156.706 $ 1.156.706
(20%)

Subtotal $ 7.678.497
IVA $ 1.458.914
Total $ 9.137.411

Sobre este valor, podemos considerar los descuentos efectuados por los distribuidores, el que
podría llegar a alcanzar en total un 30%, por lo cual, nuestro proyecto podría eventualmente tener
un costo real de $6.396.187. (IVA includio)

Dimensionamiento, instalación y mantención de sistemas fotovoltaicos 27
