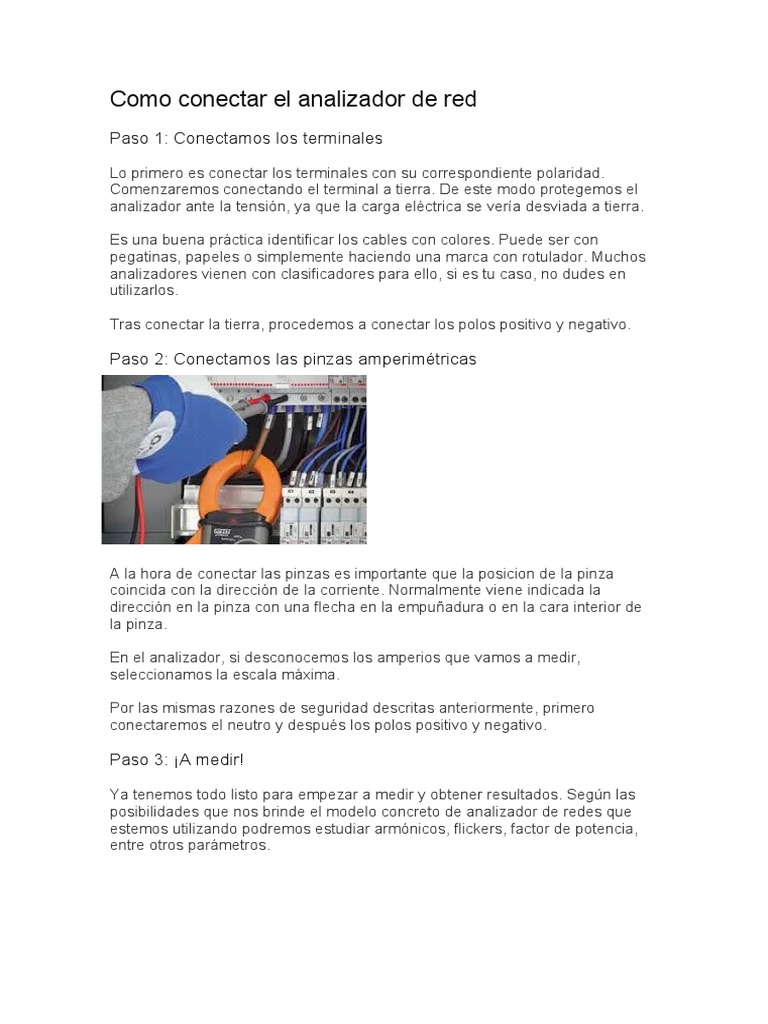

Como conectar el analizador de red

Paso 1: Conectamos los terminales

Lo primero es conectar los terminales con su correspondiente polaridad.

Comenzaremos conectando el terminal a tierra. De este modo protegemos el
analizador ante la tensión, ya que la carga eléctrica se vería desviada a tierra.

Es una buena práctica identificar los cables con colores. Puede ser con
pegatinas, papeles o simplemente haciendo una marca con rotulador. Muchos
analizadores vienen con clasificadores para ello, si es tu caso, no dudes en
utilizarlos.

Tras conectar la tierra, procedemos a conectar los polos positivo y negativo.

Paso 2: Conectamos las pinzas amperimétricas

A la hora de conectar las pinzas es importante que la posicion de la pinza

coincida con la dirección de la corriente. Normalmente viene indicada la
dirección en la pinza con una flecha en la empuñadura o en la cara interior de
la pinza.

En el analizador, si desconocemos los amperios que vamos a medir,

seleccionamos la escala máxima.

Por las mismas razones de seguridad descritas anteriormente, primero

conectaremos el neutro y después los polos positivo y negativo.

Paso 3: ¡A medir!

Ya tenemos todo listo para empezar a medir y obtener resultados. Según las
posibilidades que nos brinde el modelo concreto de analizador de redes que
estemos utilizando podremos estudiar armónicos, flickers, factor de potencia,
entre otros parámetros.
Paso 4: Como desconectar los cables

Para desconectar los cables el proceso es sencillo, simplemente retíralos en el

sentido inverso en el que los conectaste. Esto quiere decir que primero
desconectes los polos positivo y negativo y seguido el neutro/toma a tierra.

Consejos a la hora de utilizar el analizador de redes

eléctricas
 Medir la tensión máxima del circuito para asegurarnos que no supera el valor
limite soportado por el dispositivo. Para medir la tensión podemos usar el
mismo analizador y comprobar que no es más alto de lo que indica el
fabricante. En caso contrario podemos averiar el aparato.
 Elegir las pinzas de corriente adecuadas: Deben ser pinzas cuyo rango se
debe aproximar al amperaje que vayamos a medir. Si la corriente del circuito
supera los limites de la pinza obtendremos resultados erróneos por saturación.
Por el contrario, si el limite de las pinzas es muy superior al amperaje del
circuito, recibiremos un valor distorsionado o incluso nulo.
 Estudiar la relación de transformación: Suele hacerse cuando medimos a
través de un transformador por tratarse de una red de alta tensión. Debemos
hacer la conversión de la transformación o introducirla en el analizador para
que haga las operaciones adecuadas y nos de los resultados reales.
 Respetar la polaridad: Es importante no confundir los polos negativo y
positivo. Aunque esto no afecta los resultados de voltaje si lo hará cuando
midamos potencia y energía.
 Adecuarnos a la secuencia de fases: Tanto en voltaje como en corriente. Por
ejemplo, en un sistema trifásico con lineas de diferente tensión, realizar las
medición empezando por la primera, seguida de la segunda y terminado con la
tercera. Al igual que en el punto anterior, si no respetamos esto los cálculos de
potencia y energía se verán afectados.
 Escoger un buen periodo de registro: Dependerá de la red que estemos
estudiando. En una red eléctrica donde apenas se producen variaciones puede
bastar con medir 10 minutos. En otras situaciones puede hacer falta semanas o
meses.
 Elegir una frecuencia de muestreo correcta: También dependerá de la red
en cuestión. Si se producen fluctuaciones en cortos periodos de tiempo
debemos utilizar una frecuencia alta para poder capturarlas.
 Temporabilidad: Aquí nos referimos a la época en la que realizaremos nuestro
estudio. Hay redes que según la estación del año experimentan un consumo
diferente. Por ejemplo, un hotel en la playa tendrá una mayor demanda en
verano que en invierno. Debemos escoger el periodo de realización de
mediciones según nuestros objetivos.
 Tener en cuenta la presencia de baterías de condensadores, ya que
pueden afectar a los resultados al estar compensando, por ejemplo, la potencia
reactiva de la red. Debemos hacer pruebas tanto con la batería conectada
como desconectada, para así entender el efecto que tiene esta en la red.

https://analizadordered.com/como-usar/
Aplicaciones:
1. Control de cuadros de distribución y acometidas en media y
baja tensión.
2. Útil donde se necesite poner un analizador en el carril DIN
por problemas de espacio.
3. Control de parámetros instantáneos, máximos y mínimos de
los valores eléctricos medidos
Estos analizadores incluyen controles de alarma. Se trata de un
aviso totalmente programable que responde ante valores
máximos o mínimos de diversas variables.
https://grupoors.com.mx/2020/08/19/que-es-un-analizador-de-redes-electricas/
