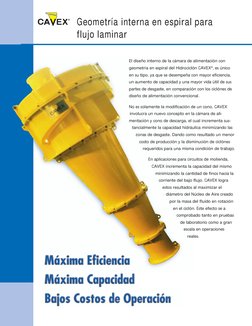

Hidrociclones

Geometría interna en espiral para

flujo laminar

El diseño interno de la cámara de alimentación con

geometría en espiral del Hidrociclón CAVEX®, es único
en su tipo, ya que se desempeña con mayor eficiencia,
un aumento de capacidad y una mayor vida útil de sus
partes de desgaste, en comparación con los ciclónes de
diseño de alimentación convencional.

No es solamente la modificación de un cono, CAVEX

involucra un nuevo concepto en la cámara de ali-
mentación y cono de descarga, el cual incrementa sus-
tancialmente la capacidad hidráulica minimizando las
zonas de desgaste. Dando como resultado un menor
costo de producción y la disminución de ciclónes
requeridos para una misma condición de trabajo.

En aplicaciones para circuitos de molienda,

CAVEX incrementa la capacidad del mismo
minimizando la cantidad de finos hacia la
corriente del bajo flujo. CAVEX logra
estos resultados al maximizar el
diámetro del Núcleo de Aire creado
por la masa del fluido en rotación
en el ciclón. Este efecto se a
comprobado tanto en pruebas
de laboratorio como a gran
escala en operaciones
reales.
 Hidrocic
Gracias a su diseño, CAVEX suministra una máxima eficiencia reduciendo la turbulencia.

Cómo reduce la turbulencia CAVEX? Un perfil de conducción suave para el manejo de

lodos es cuestión de sentido común.
CAVEX cuenta con un novedoso diseño en forma de
espiral en su cámara de alimentación, el cual genera El diseño revolucionario de CAVEX reduce la turbu-

un flujo natural sin turbulencias, hacia el interior lencia, permitiendo el incremento de la vida útil de

del ciclón. Este diseño único de una sóla pieza no sus partes.

tiene esquinas ni uniones. En los ciclónes convencionales, la pulpa choca en el

interior del revestimiento sin ningún tipo de control
de flujo, la turbulencia resultante es la causa de la
perforación prematura de las paredes lineares en el
revestimiento de la cámara de alimentación.

ciclón convencional

La falla en un ciclón convencional está claramente

localizada, mientras la mayoría del cuerpo
permanece sin daños.

El diseño del ciclón CAVEX reduce drásticamente los efectos

de la turbulencia, controlando el flujo de alimentación
de una manera suave y progresiva.
lones con resultados ext

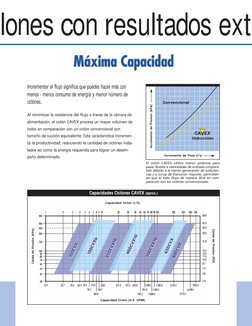

Incrementar el flujo significa que puedes hacer más con
menos - menos consumo de energía y menor número de
ciclónes. Convencional

Incremento de Presion (kPa)

Al minimizar la resistencia del flujo a través de la cámara de
alimentación, el ciclón CAVEX procesa un mayor volumen de
lodos en comparación con un ciclón convencional con
tamaño de succión equivalente. Esta característica incremen-
Hidrociclón
ta la productividad, reduciendo la cantidad de ciclónes insta-
lados así como la energía requerida para lograr un desem-
Incremento de Flujo (l/s)
peño determinado.
El ciclón CAVEX utiliza menor potencia para
pasar fluidos a velocidades de entrada compara-
bles debido a la menor generación de turbulen-
cias y a zonas de transición mayores, permitien-
do que el lodo fluya de manera libre en com-
paración con los ciclónes convencionales.

Capacidades Ciclónes CAVEX (aprox.)

Capacidad Ciclón (L/S)

Caida de Presión (kPa)

Caida de Presión (PSI)

Capacidad Ciclón (U.S. GPM)

raordinarios

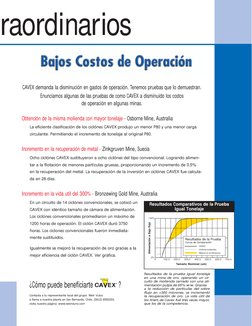

CAVEX demanda la disminución en gastos de operación. Tenemos pruebas que lo demuestran.
Enunciamos algunas de las pruebas de como CAVEX a disminuido los costos
de operación en algunas minas.

Obtención de la misma molienda con mayor tonelaje - Osborne Mine, Australia

La eficiente clasificación de los ciclónes CAVEX produjo un menor P80 y una menor carga
circulante. Permitiendo el incremento de tonelaje al original P80.

Incremento en la recuperación de metal - Zinkgruven Mine, Suecia

Ocho ciclónes CAVEX sustituyeron a ocho ciclónes del tipo convencional. Logrando alimen-
tar a la flotación de menores partículas gruesas, proporcionando un incremento de 0.5%
en la recuperación del metal. La recuperación de la inversión en ciclónes CAVEX fue calcula-
da en 28 días.

Incremento en la vida util del 300% - Bronzewing Gold Mine, Australia

En un circuito de 14 ciclónes convencionales, se colocó un Resultados Comparativos de la Prueba
CAVEX con idéntico tamaño de cámara de alimentación. Igual Tonelaje
Los ciclónes convencionales promediaron un máximo de
1200 horas de operación. El ciclón CAVEX duró 3750
Alimentación a Bajo flujo

horas. Los ciclones convencionales fueron inmediata-

mente sustituidos. Resultados de la Prueba
Curvas de Comparación
CAVEX
Igualmente se mejoró la recuperación de oro gracias a la Ciclónes existentes
Mejora en la Eficiencia
mejor eficiencia del ciclón CAVEX. Ver gráfica.

Tamaño Nominal (um)

Resultados de la prueba igual tonelaje

en una mina de oro, operando un cir-

¿Cómo puede beneficiarte ?

cuito de molienda cerrado con una ali-
mentación pulpa de 65% w/w. Gracias
a la reducción de partículas del sobre
flujo en >300 micrones, se incrementó
Contacta a tu representante local del grupo Weir Vulco la recuperación de oro. La vida útil de
o llama a nuestra planta en San Bernardo, Chile, (56)(2) 8592353, los liners de Cavex fué tres veces mayor,
visita nuestra página: [Link] que los de la competencia.

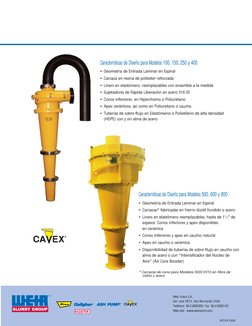

Características de Diseño para Modelos 100, 150, 250 y 400
• Geometría de Entrada Laminar en Espiral
• Carcaza en resina de poliéster reforzada
• Liners en elastómero, reemplazables con ensamble a la medida
• Sujetadores de Rápida Liberación en acero 316 SS
• Conos inferiores en Hiperchomo o Poliuretano
• Apex cerámicos, así como en Poliuretano o caucho
• Tuberías de sobre flujo en Elastómeros o Polietileno de alta densidad
(HDPE) con y sin alma de acero

Características de Diseño para Modelos 500, 600 y 800

• Geometría de Entrada Laminar en Espiral
• Carcazas* fabricadas en hierro dúctil fundido o acero
• Liners en elastómero reemplazables, hasta de 11/2" de
espesor. Conos inferiores y apex disponibles
en cerámica
• Conos inferiores y apex en caucho natural
• Apex en caucho o cerámica
• Disponibilidad de tuberías de sobre flujo en caucho con
alma de acero o con “Intensificador del Núcleo de
Aire” (Air Core Booster)

* Carcazas de cono para Modelos 500CVX10 en fibra de

vidrio y acero
