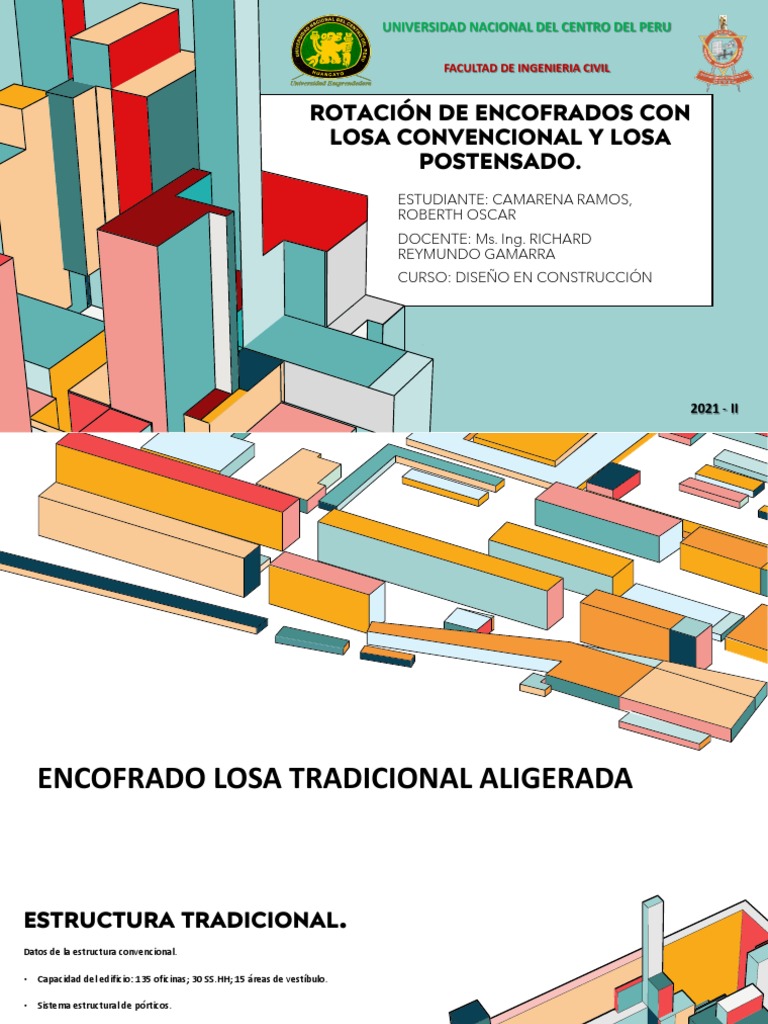

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU

FACULTAD DE INGENIERIA CIVIL

ROTACIÓN DE ENCOFRADOS CON

LOSA CONVENCIONAL Y LOSA
POSTENSADO.
6.53
ESTUDIANTE: CAMARENA RAMOS,
ROBERTH OSCAR
DOCENTE: Ms. Ing. RICHARD
REYMUNDO GAMARRA
CURSO: DISEÑO EN CONSTRUCCIÓN

2021 - II
ENCOFRADO LOSA TRADICIONAL ALIGERADA
ESTRUCTURA TRADICIONAL.
Datos de la estructura convencional.

• Capacidad del edificio: 135 oficinas; 30 SS.HH; 15 áreas de vestíbulo.

• Sistema estructural de pórticos.

• Separación entre columnas (típica 5m)

• Losa típica aligerada con casetones de madera y fibra, espesor de 30 cm. con
vigas de 0.40m x0.70 m; concreto de 210 kg/cm2.

• Loza maciza en área de ascensor y cubierta de escaleras y vacíos; concreto 210

kg/cm2.

• Columnas de 0.50m x 0.50m. Resistencia de diseño de concreto de 210 kg/cm2.

• Altura de edificación de 45 m, a partir del NPT.

• Área de losa típica aligerada (289 m2)

• Área total de las losas (son 15 p): 4335 m2

• Área de la cubierta de loza maciza (92m2)

29/11/2021 DISEÑO EN CONSTRUCCIÓN 3

PLANOS.

Planta típica de los 15 niveles.

1/07/20XX 4
 DATOS MAS IMPORTANTES
Se conoce que una vez armado el encofrado se procede el amarre de refuerzos de las vigas y
viguetas, posteriormente la colocación de la malla de refuerzo, y en seguida la colocación de
SISTEMA TRADICIONAL. los ladrillos de techo, y en paralelo las instalaciones sanitarias y eléctricas y finalmente la malla
de refuerzo superior para enseguida ser fundida.

• RETIRO DEL • Se trabajara • Se realiara el

ENCOFRADO. programa de
• De 12 a 14 días, con dos juegos
después de ser de encofrado construnccion
fundida la losa, de 400 m2 típico de loza
siempre tradicional.
C/U.
dejando el
apuntalamiento
secundario.

1/07/20XX Título de la presentación de lanzamiento 5

 PROGRAMA DE CONSTRUCCIÓN TÍPICO LOSA
TRADICIONAL ALIGERADA – 1 CICLO DE
SECUENCIA CONSTRUCTIVA – CICLO TÍPICO
ACTIVIDAD DURACION INICIO FIN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

LOSA 14 dias 1 14
Instalacion del encofrado (400 m2) 4 dias 1 4
Armado del acero de refuerzo 3 dias 3 5
instalaciones de Sanitarias 3dias 5 7
fundacion de losas y vigas. 1 dias 8 8
Retiro del juego de encofrado 2 dias 20 21
Columnas y placas piso siguiente 6 dias 10 15

1/07/20XX Título de la presentación de lanzamiento 6

 UTILIZACIÓN Y ROTACIÓN DEL ENCOFRADO LOSA TRADICIONAL
ALIGERADA
E S D
PISO 15 ENCOFRADO 1 184 204 21
PISO 14 ENCOFRADO 2 173 193 21
PISO 13 ENCOFRADO 1 162 182 21
PISO 12 ENCOFRADO 2 151 171 21
PISO 11 ENCOFRADO 1 140 160 21
PISO 10 ENCOFRADO 2 129 149 21
PISO 9 ENCOFRADO 1 118 138 21
PISO 8 ENCOFRADO 2 107 127 21
PISO 7 ENCOFRADO 1 96 116 21
PISO 6 ENCOFRADO 2 85 105 21
PISO 5 ENCOFRADO 1 74 94 21
PISO 4 ENCOFRADO 2 63 83 21
PISO 3 ENCOFRADO 1 52 72 21
PISO 2 ENCOFRADO 2 41 61 21
PISO 1 ENCOFRADO 1 30 50 21

E: Entrada del encofrado

S: Salida del encofrado
D: Duracion del encofrado
1/07/20XX Título de la presentación de lanzamiento 7
ENCOFRADO LOSA CON LOSA POSTENSADA
ESTRUCTURA POSTENSADA.
Datos de la estructura postensada.

• Datos de la estructura convencional.

• Capacidad del edificio: 135 oficinas; 30 SS.HH; 15 áreas de vestíbulo.

• Sistema estructural de muros de concreto.

• Separación entre columnas (típica 5m)

• Losas macizas postensada de 18 cm. con vigas realzadas 0.40m x0.40 m; concreto de 210 kg/cm2.

• Torones de prees fuerzo, sistema adherente; acero de diámetro ½” fy=1890 Mpa, tensionadas a 0.8Fy.

• Se torsionan cuando el concreto de la loza obtenga la resistencia de diseño inicial, entre las 48 – 72 horas.

• Loza maciza en área de ascensor y cubierta de escaleras y vacíos; concreto 280 kg/cm2.

• Placas de 5m x 0.20 m. Resistencia de diseño de concreto de 280 kg/cm2.

• Altura de edificación de 45 m, a partir del NPT.

• Área de losa típica postensada (289 m2)

• Área total de las losas (son 15 p): 4335 m2

• Área de la cubierta de loza maciza postensada (92m2)

29/11/2021 DISEÑO EN CONSTRUCCIÓN 9

PLANOS.

Planta típica de los 15 niveles.

1/07/20XX 10
 DATOS MAS IMPORTANTES
Los encofrados de este tipo son mas reutilizables y de mayor rotación, debido a que los ciclos
son mas cortos, además que el armado es mas rápido debido a la poca presencia de acero,
SISTEMA POSTENSADO. una vez armado el encofrado se procede a colocar los activos o pasivos, se instalan los
torones y en paralelo las instalaciones sanitarias y eléctricas, se recomienda reinstalar un
apuntalamiento secundario.

• RETIRO DEL • Se trabajara • Se realiara el

ENCOFRADO. programa de
con dos juegos
• De 4 -5 días,
de encofrado construnccion
después de ser
fundida la losa, de 400 m2 típico de loza
cuando el tradicional.
C/U.
concreto adquiera
su resistencia
inicial.

1/07/20XX Título de la presentación de lanzamiento 11

 PROGRAMA DE CONSTRUCCIÓN TÍPICO LOSA
TRADICIONAL ALIGERADA – 1 CICLO DE
SECUENCIA CONSTRUCTIVA – CICLO TÍPICO
ACTIVIDAD DURACION INICIO FIN 1 2 3 4 5 6 7 8 9 10 11 12

LOSA 9 dias 1 9
Instalacion del encofrado (400 m2) 4 dias 1 4
Refuerzo 3 dias 3 5
Instalaciones de TORONES 2 dias 4 5
Fundacion 1 dia 6 6
Tensionada 1 dia 9 9
Retiro del juego de encofrado 2 dias 14 15
Columnas y placas piso siguiente 6 dias 7 12

12

1/07/20XX Título de la presentación de lanzamiento 12

 UTILIZACIÓN Y ROTACIÓN DEL ENCOFRADO LOSA POSTENSADA

E S D
PISO 15 ENCOFRADO 1 128 138 11
PISO 14 ENCOFRADO 2 121 131 11
PISO 13 ENCOFRADO 1 114 124 11
PISO 12 ENCOFRADO 2 107 117 11
PISO 11 ENCOFRADO 1 100 110 11
PISO 10 ENCOFRADO 2 93 103 11
PISO 9 ENCOFRADO 1 86 96 11
PISO 8 ENCOFRADO 2 79 89 11
PISO 7 ENCOFRADO 1 72 82 11
PISO 6 ENCOFRADO 2 65 75 11
PISO 5 ENCOFRADO 1 58 68 11
PISO 4 ENCOFRADO 2 51 61 11
PISO 3 ENCOFRADO 1 44 54 11
PISO 2 ENCOFRADO 2 37 47 11
PISO 1 ENCOFRADO 1 30 40 11

E: Entrada del encofrado

S: Salida del encofrado
D: Duracion del encofrado

1/07/20XX Título de la presentación de lanzamiento 13

 COMPARACIÓN DE LA ROTACIÓN DE ENCOFRADOS
LOSA CONVENCIONAL LOSA POSTENSADA

SE PUEDE CONCLUIR QUE AL APLICAR UN SISTEMA DE LOSAS CON POSTENSADO, LOS PLAZOS DE CONSTRUCCIÓN DE LOSAS Y
EL RETIRO DE LOS ENCOFRADOS SE VEN REDUCIDOS CONSIDERABLEMENTE, TENIENDO ASÍ UNA MAYOR PRODUCTIVIDAD.

1/07/20XX Título de la presentación de lanzamiento 14

 GRACIAS
