Diseño de redes WAN

ESCUELA PROFESIONAL DE INGENIERÍA DE Emisión:
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
INTERNETWORKING 2 1 / 39
DISEÑO DE REDES WAN
MG. ASENCIO HUAITA BEDREGRAL

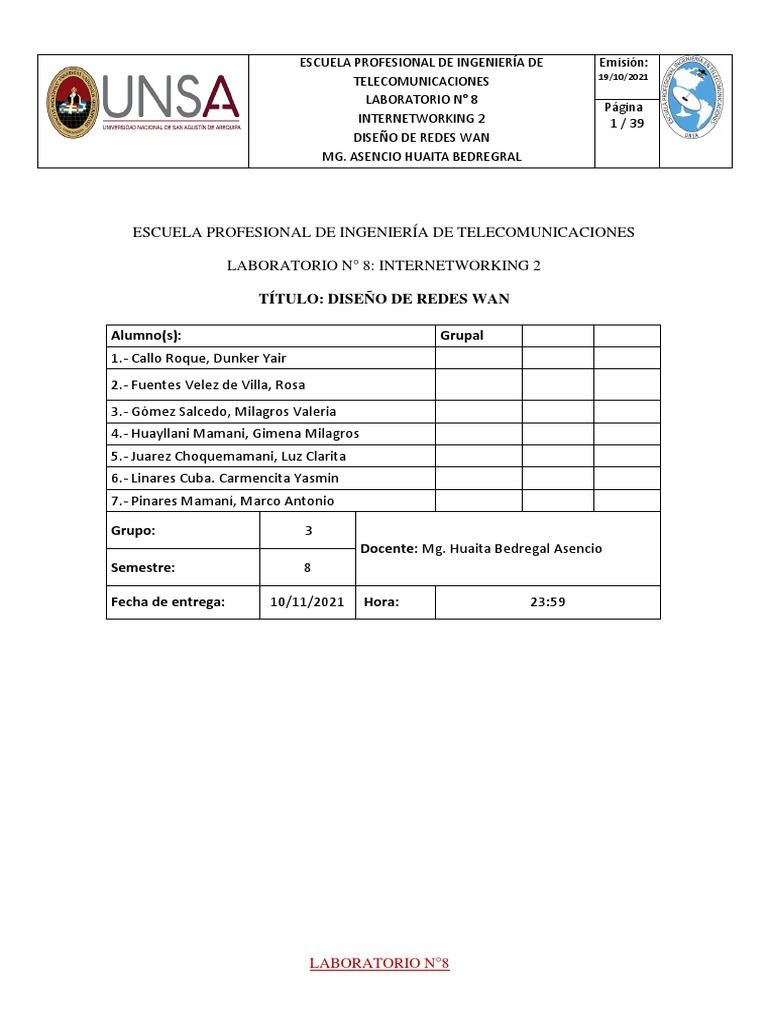

ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES
LABORATORIO N° 8: INTERNETWORKING 2
TÍTULO: DISEÑO DE REDES WAN
Alumno(s): Grupal
1.- Callo Roque, Dunker Yair
2.- Fuentes Velez de Villa, Rosa
3.- Gómez Salcedo, Milagros Valeria
4.- Huayllani Mamani, Gimena Milagros
5.- Juarez Choquemamani, Luz Clarita
6.- Linares Cuba. Carmencita Yasmin
7.- Pinares Mamaní, Marco Antonio
Grupo: 3
Docente: Mg. Huaita Bedregal Asencio
Semestre: 8
Fecha de entrega: 10/11/2021 Hora: 23:59
LABORATORIO N°8
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página

1. OBJETIVOS:
- Utilizar la ubicación para poder tener acceso a la información en una red de área local.
- Analizar las estrategias que se utilizan para diseñar sistemáticamente una red de alta funcionalidad.
- Los objetivos del diseño de red son limitar el número de dispositivos que se ven afectados por la falta de
un solo dispositivo de red, proporcionar un plan y un camino de crecimiento y crear una red confiable.
2. MARCO TEÓRICO [COMPLETAR]

DISEÑOS DE LAN POR CABLE EN EL CAMPUS
EXPANSION DE LA RED
DISEÑO DE ESCALABILIDAD
Para admitir una red empresarial, el diseñador de red debe desarrollar una estrategia que permita que
la red esté disponible y se pueda escalar fácil y eficazmente.
Recomendaciones para el diseño básico de red:
● Utilice equipo modular expandible o de dispositivos agrupados que puedan actualizarse
fácilmente para incrementar las capacidades. Se pueden agregar módulos de dispositivos a los
equipos existentes para admitir nuevos dispositivos y características sin necesidad de
actualizaciones de equipos a gran escala.
● Diseñe la red jerárquica para que incluya módulos que se puedan agregar, actualizar y
modificar según sea necesario, sin afectar el diseño de otras áreas funcionales de la red.
● Cree una estrategia de direcciones IPv4 o IPv6 que sea jerárquica.
● Elija routers o switches de capas múltiples para limitar la difusión y filtrar otro tipo de tráfico
no deseado en la red. Utilice dispositivos de capa 3 para filtrar y reducir el tráfico al núcleo
de la red.
Requisitos de diseño de red más avanzado:
● La implementación de enlaces redundantes en la red, entre los dispositivos esenciales y los

dispositivos de capa de acceso y de capa de núcleo.
● La implementación de varios enlaces entre los equipos ya sea con agregación de enlaces
(EtherChannel) o con balanceo de carga de mismo costo para aumentar el ancho de banda. La
combinación de varios enlaces Ethernet en una única configuración con balanceo de carga de
EtherChannel aumenta el ancho de banda disponible.
● La implementación de conectividad inalámbrica para permitir movilidad y expansión.
● El uso de un protocolo de routing escalable y la implementación de características dentro de
ese protocolo para aislar las actualizaciones de routing y minimizar el tamaño de la tabla de
routing.
PLANIFICACIÓN PARA LA REDUNDANCIA

La redundancia de red es clave para mantener la confiabilidad de la red. Varios enlaces físicos entre
dispositivos proporciona rutas redundantes. De esta forma, la red puede continuar funcionando si
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
falló un único enlace o puerto. Los enlaces redundantes también pueden compartir la carga de tráfico
y aumentar la capacidad. Se deben administrar varias rutas para que no se produzcan bucles en la
capa 2. Se eligen las mejores rutas, y se cuenta con una ruta alternativa de inmediato en caso de que
falle una ruta principal. Los protocolos de árbol de expansión se utilizan para administrar la
redundancia de capa 2.
Los dispositivos redundantes, como los routers o los switches multicapa, proporcionan la capacidad
de que un cliente utilice un gateway predeterminado alternativo en caso de que falle el gateway
predeterminado principal. Es posible que ahora un cliente posea varias rutas a más de un gateway
predeterminado posible. Los protocolos de redundancia de primer salto se utilizan para administrar
la forma en que se asigna un gateway predeterminado a un cliente y permitir el uso de un gateway
predeterminado alternativo en caso de que falle el principal.
Consideraciones que se deben tener en cuenta al implementar la redundancia:
● Inestabilidad de la base de datos MAC

● Tormentas de difusión
● Transmisión de varias tramas
DOMINIOS DE FALLAS
Dado que una falla en la capa de núcleo de una red puede tener un gran impacto, el diseñador de red
suele enfocarse en los esfuerzos para prevenir fallas. Estos esfuerzos pueden suponer un gran
incremento del costo de implementación de la red. En el modelo de diseño jerárquico, es más fácil y,
generalmente, más económico controlar el tamaño de un dominio de fallas en la capa de distribución.
En esta capa, los errores de la red se pueden contener en un área más pequeña, de manera que se vean
afectados menos usuarios. Cuando se utilizan dispositivos de capa 3 en la capa de distribución, cada
router funciona como gateway para un número limitado de usuarios de la capa de acceso.
AUMENTO DEL ANCHO DE BANDA
En el diseño de red jerárquico, es posible que algunos enlaces entre los switches de acceso y
distribución necesiten procesar una mayor cantidad de tráfico que otros enlaces. A medida que el
tráfico de varios enlaces converge en un único enlace de salida, es posible que en dicho enlace se
produzca un cuello de botella. La agregación de enlaces permite que el administrador aumente el
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
ancho de banda entre los dispositivos mediante la creación de un enlace lógico compuesto de varios
enlaces físicos. Como se muestra en la ilustración, EtherChannel es una forma de agregación de
enlaces que se utiliza en las redes conmutadas.
EtherChannel utiliza los puertos de switch existentes, por lo tanto, no es necesario incurrir en gastos
adicionales para actualizar el enlace a una conexión más veloz y costosa. El enlace EtherChannel se
ve como un enlace lógico que utiliza una interfaz EtherChannel. La mayoría de las tareas de
configuración se realizan en la interfaz EtherChannel en lugar de en cada puerto individual, lo que
asegura la coherencia de configuración en todos los enlaces. Por último, la configuración de
EtherChannel aprovecha el balanceo de carga entre los enlaces que forman parte del mismo
EtherChannel y, según la plataforma de hardware, se pueden implementar uno o más métodos de
balanceo de carga.
EXPANSION DE LA CAPA DE ACCESO

La conectividad inalámbrica es un aspecto importante de la expansión de la conectividad de la capa
de acceso. La red debe estar diseñada para poder expandir el acceso a la red para las personas y los
dispositivos, según sea necesario.
La venta de la conectividad inalámbrica proporciona mayor flexibilidad, una reducción de costos y
la capacidad para adaptarse a los requisitos cambiantes de las redes y las empresas. Para comunicarse
de forma inalámbrica, los terminales requieren una NIC inalámbrica que incorpore un transmisor o
un receptor de radio y el controlador de software necesario para que funcione. Como se muestra en
la imagen a continuación, también se necesita un router inalámbrico o un punto de acceso (AP)
inalámbrico para que los usuarios puedan conectarse.
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
AJUSTES DE PROTOCOLOS DE ROUTING

Los ISP y las redes empresariales generalmente utilizan protocolos más avanzados, como los
protocolos de estado de enlace, debido a su diseño jerárquico y a la capacidad de escalamiento a redes
más grandes. Los protocolos de routing de estado de enlace, como el protocolo OSPF (Open Shortest
Path First) funcionan bien en redes jerárquicas más grandes, donde es importante contar con una
convergencia rápida.
OSPF
OSPF es un protocolo de routing de estado de enlace popular que se puede ajustar de muchas formas.
Además, OSPF admite un diseño jerárquico de dos capas, u OSPF multiárea como se muestra en la
figura. Todas las redes OSPF comienzan con un Área 0 (área de red troncal) y a medida que se
expande la red, se pueden crear otras áreas que no son de red troncal. Los router OSPF establecen y
mantienen las adyacencias de vecinos con otros routers OSPF conectados.
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
Figura: OSPF multiárea
EIGRP
Cisco desarrolló EIGRP como un protocolo de routing vector distancia exclusivo con capacidades
mejoradas. Aunque la configuración de EIGRP es relativamente simple, este protocolo tiene amplias
y sólidas características y opciones subyacentes. Por ejemplo, EIGRP utiliza varias tablas para
administrar el proceso de routing. EIGRP contiene muchas funciones que no posee ninguno de los
otros protocolos de routing. Es una excelente opción para redes grandes de protocolos múltiples en
las que se utilizan principalmente dispositivos de Cisco.
Figura: EIGRP con módulos dependientes de protocolo (PDM)
SELECCIÓN DE DISPOSITIVOS DE RED

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
HARDWARE DEL SWITCH

PLATAFORMAS DE SWITCH
Una forma sencilla de crear redes jerárquicas y escalables es utilizar el equipo adecuado para el
trabajo. Hay una variedad de plataformas de switches, factores de forma y otras características que
debe tener en cuenta antes de elegir un switch.
Cuando se diseña una red, es importante seleccionar el equipo correcto no solo para cumplir con los
requerimientos actuales, si no también con el crecimiento de la red. Dentro de una red empresarial,
tanto los switches como los routers desempeñan un papel muy importante en la comunicación de red.
Para escalar el rendimiento de la red en una LAN empresarial, pueden utilizarse switches de núcleo,
de distribución, de acceso y compactos. Estas plataformas de switch varían desde switches sin
ventilador con ocho puertos fijos, a switches de 13 blades que admiten cientos de puertos. Las
plataformas de switches LAN de campus incluyen los switches de Cisco de las series 2960, 3560,
3650, 3850, 4500, 6500 y 6800.
Factores de Forma de Switch
Al seleccionar los switches, los administradores de red deben determinar los factores de forma de
estos. Esto incluye las características de configuración fija, configuración modular, apilable
(stackable) y no apilable.
Las característica y opciones en este tipo de switch están limitadas a aquellas incluidas de fábrica.
DENSIDAD DEL PUERTO

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
La densidad de puertos de un switch se refiere al número de puertos disponibles en un único switch.

En la ilustración se muestra la densidad de puertos de tres switches diferentes.
Los switches de configuración fija admiten una variedad de configuraciones de densidad de puertos.
Cisco Catalyst 3850 viene en configuraciones de 12, 24, 48 puertos, como se muestra en la figura. El
switch de 48 puertos tiene una opción de puertos adicionales para dispositivos de pequeño factor de
forma enchufable (SFP, Small Form-factor Pluggable).
Switches Cisco Catalyst 3850
Los switches modulares pueden soportar densidades de puerto muy altas mediante la adición de
múltiples tarjetas de línea de switchport. El switch modular Catalyst 9400 que se muestra en la
siguiente figura soporta 384 interfaces de switchport.
Switch Catalyst 9400
Las grandes redes que admiten una enorme cantidad de dispositivos de red requieren switches
modulares de alta densidad para lograr el mejor uso del espacio y de la energía. Sin el uso de un
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
switch modular de alta densidad, la red necesitaría muchos switches de configuración fija para incluir
el número de dispositivos que necesitan acceso a la red. Este enfoque puede consumir muchas tomas
de alimentación eléctrica y mucho espacio en el armario.
El diseñador de la red también debe considerar el tema de los cuellos de botella en los enlaces
ascendentes. Una serie de switches de configuración fija puede consumir muchos puertos adicionales
para la agregación de ancho de banda entre switches, con el fin de lograr el rendimiento deseado. Con
un solo switch modular, la agregación de ancho de banda es menos problemática porque el backplane
del chasis puede proporcionar el ancho de banda necesario para acomodar los dispositivos conectados
a las tarjetas de línea del switchport.
VELOCIDADES DE REENVIO
CONMUTACION MULTICAPA
HARDWARE DE ROUTERS
REQUISITOS DE LOS ROUTERS
Los routers cumplen un papel muy importante en la red, ya que interconectan múltiples sitios dentro de
la red empresarial, lo que proporciona rutas redundantes y conecta los ISP en Internet. Los routers también
pueden actuar como traductores entre los diferentes tipos de medios y protocolos. Por ejemplo, un router
puede aceptar paquetes de una red Ethernet y volver a encapsularlos para transportarlos por una red serial.
Los routers usan la parte de la red de la dirección IP de destino para enrutar paquetes hacia el destino
correcto. Seleccionan una ruta alternativa si el enlace deja de funcionar o si hay mucho tráfico. Todos los
hosts de una red local especifican la dirección IP de la interfaz del router local en la configuración IP.
Esta interfaz del router es el gateway predeterminado.
Los routers también cumplen otras funciones útiles como:
● Ofrecen contención de difusión

● Conectan ubicaciones remotas
● Agrupan a los usuarios lógicamente de acuerdo con la aplicación o el departamento
● Proporcionan seguridad mejorada
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
HARDWARE DE ROUTERS
Además, los routers vienen en muchos factores de forma, como se muestra en la ilustración. Los
administradores de red en un entorno empresarial deben poder brindar soporte a una variedad de
routers, desde un router de escritorio pequeño hasta uno montado en un rack o un modelo blade.
Los routers también pueden categorizarse como configuración fija o modular. Con la configuración
fija, las interfaces de router deseadas están incorporadas. Los routers modulares cuentan con varias
ranuras que permiten que el administrador de red modifique las interfaces en el router. Por ejemplo,
el router Cisco 1841 cuenta con dos interfaces Fast Ethernet RJ-45 incorporadas y dos ranuras que
pueden alojar diversos módulos de interfaz de red. Los routers tienen una variedad de interfaces
distintas, tales como Fast y Gigabit Ethernet, Serial y de fibra óptica.
En resumen, el diseñador de red debe especificar un router de la categoría apropiada, ya sea un router
de sucursal, un router de perímetro de la red o un router de proveedor de servicios. También es
importante implementar el tipo de switch adecuado para un conjunto de requisitos, características y
especificaciones de switch determinados y el flujo de tráfico esperado.
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
ADMINISTRACION DE DISPOSITIVOS
COMPARACION ENTRE ADMINISTRACION EN BANDA Y FUERA DE
BANDA
Más allá del dispositivo de red con IOS de Cisco que se implemente, existen dos
métodos para conectar una computadora al dispositivo de red para realizar tareas de
configuración y control. Estos métodos incluyen administración en banda y fuera de
banda, como se muestra en la ilustración.
La administración fuera de banda se usa para la configuración inicial o cuando la

conexión a la red no está disponible. La configuración que emplea administración
fuera de banda requiere:
● Conexión directa al puerto de la consola o al puerto AUX

● Cliente de emulación de terminal
La administración en banda se utiliza para monitorear y hacer cambios de
configuración en un dispositivo de red a través de una conexión de red. La
configuración que emplea administración en banda requiere:
● Al menos, una interfaz de red en el dispositivo que se va a conectar y que va

funcionar
● Telnet, SSH o HTTP para acceder a un dispositivo Cisco
COMANDOS BASICOS DE CLI DEL ROUTER / SWITCH
Sólo existe el comando shutdown que lo desactiva. Al usarlo junto con
el comando no conseguimos el efecto contrario. Observa también que una vez
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
seleccionado el interface a configurar con el comando interface f0/1 el prompt

vuelve a cambiar y pone (config-if)# en lugar del (config)# habitual para que distingas
que estás configurando un interface de red. El comando show ip interface brief nos
muestra un listado resumen de todos los interfaces de nuestro router y el estado en el
que se encuentran.
COMANDOS SHOW BASICOS DEL ROUTER / SWITCH

● show version: Muestra la version del IOS, del equipo, la MAC asociada, ultima
vez que se reseteó, datos del hardware (mas info aqui)
● show hosts: Muestra los nombres de equipo configurados y sus IP’s
● show running-config: Muestra la configuración actual del equipo.
● show flash: muestra estado de memoria flash
● show: muestra información del sistema
3. MATERIALES Y EQUIPOS
- Libros, artículos, web.
- Computadoras con acceso a Internet
4. DESARROLLO
RED DE DISEÑO
Objetivo
- Explicar la necesidad de diseñar una red jerárquica que sea escalable.

Situación
- Su empleador abre una nueva sucursal.
- Se lo ha nombrado administrador de redes del sitio, y su trabajo consistirá en diseñar y

mantener la red de la nueva sucursal.
- Los administradores de redes en las otras sucursales, al diseñar sus redes, utilizaron el
enfoque jerárquico de tres capas. Usted decide utilizar el mismo enfoque.
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
- Para tener una idea del modo en que el modelo jerárquico puede mejorar el proceso de
diseño, investigue el tema.
Recursos
- Acceso a Internet
- Software de procesamiento de texto

Instrucciones
Paso 1: Utilizar Internet para encontrar información y tomar notas sobre el modelo
jerárquico de tres capas de Cisco. En el sitio, debería encontrar información sobre lo
siguiente:
a. Nivel de acceso
b. Capa de distribución
c. Capa principal
Paso 2: Asegurarse de incluir lo siguiente en su investigación:
a. Una definición simple de cada capa jerárquica.
b. Tres datos concisos sobre cada capa.
c. Las capacidades de los dispositivos de red que se necesitan en cada capa.
d. Un gráfico detallado en el que se muestre un diseño de modelo jerárquico de tres capas.
Paso 3: Crear una tabla simple para organizar y compartir la investigación con otro
estudiante o grupo.
Capa de acceso
Definición Es el nivel más básico de la red y se sitúa en la parte inferior del diseño
jerárquico de redes cisco. Representa el perímetro de la red. Es por
donde entra o sale el tráfico de los usuarios.
Información ● Control a usuarios y acceso de grupos de trabajo o los recursos

de internetwork.
● En esta capa se lleva a cabo la conmutación Ethernet, DDR y
ruteo estático.
● Los switches se pueden configurar para filtrar las direcciones
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
MAC y para compartir el ancho de banda.
Características del ● Seguridad del puerto

dispositivo de red ● Funcionalidad de VLAN
● Transmisiones de Fast Ethernet/Gigabit Ethernet
● Alimentación por Ethernet (PoE)
● Agregación de enlaces
● Calidad de servicio (Quality of Service, QoS)
Capa de distribución
Definición Esta capa jerárquica proporciona conectividad de red de toma de

decisiones basada en políticas a la capa de acceso que está por debajo
y a la capa de núcleo que está por encima.
Información En este nivel:
• Se pueden colocar firewalls y listas de acceso.
• Se puede producir la agregación de enlaces.
• Se crean los límites de los dominios de difusión y multidifusión.
Características del • Soporte de Capa 3

dispositivo de red
• Velocidad alta de envío
• Gigabit Ethernet/10 Gigabit Ethernet
• Componentes redundantes
• Políticas de seguridad/listas de control de acceso
• Agregación de enlaces
• Calidad de servicio (Quality of Service, QoS)

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
Capa de núcleo
Definición Esta capa se considera la columna vertebral de la red e incluye los

conmutadores de gama alta y los cables de alta velocidad, como los
cables de fibra. Esta capa se preocupa por la velocidad y garantiza la
entrega confiable de paquetes.
Información - El núcleo agrega el tráfico de todos los dispositivos de la capa de

distribución.
- Consta de dispositivos de red de alta velocidad.
- Las rutas de datos eficaces, rápidas y confiables aseguran que las
transmisiones de red sean veloces.
Características del - Soporte de capa 3

dispositivo de red - Redundancia
- Transporte rápido y gran cantidad de datos
- Clasificación de calidad de servicio (QoS) u otros procesos
- Tolerancia a fallos
- Alta confiabilidad y disponibilidad
- Baja latencia y buena manejabilidad
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
Gráfico de diseño
jerárquico de tres
capas
COMPARACIÓN DE CONMUTADORES 2960 Y 3560
https://drive.google.com/drive/folders/13y_YxRf99BgzjXCWslV6rB_Wv6PdrZVB?usp=sharing
Topología
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
Objetivo
Parte 1: Comparar conmutadores de capa 2 y capa 3
Parte 2: comparar un conmutador de capa 3 y un enrutador
Antecedentes
En esta actividad, utilizará varios comandos para examinar tres topologías de conmutación diferentes
y comparar las similitudes y diferencias entre los conmutadores 2960 y 3560. También comparará la
tabla de enrutamiento de un enrutador 1941 con un conmutador 3560.
Parte 1: Comparar conmutadores de capa 2 y capa 3

a. Examine los aspectos físicos de D1 y ASw-1 .
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
● ¿Cuántas interfaces físicas tiene cada conmutador individual

D1 26
ASw-1 26
● ¿Cuántas interfaces Fast Ethernet y Gigabit Ethernet tiene cada conmutador?

D1 24 F , 2G
ASw-1 24 F , 2G
● Enumere la velocidad de transmisión de las interfaces Fast Ethernet y Gigabit Ethernet

en cada conmutador.
Fast Giga
ASw-1 100 Mb/s 1000 Mb/s
D1 100 Mb/s 1000 Mb/s
● ¿Alguno de los dos interruptores tiene un diseño modular?

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
b. La interfaz de un conmutador 3560 se puede configurar como una interfaz de Capa 3 ingresando
el comando no switchport en el modo de configuración de la interfaz. Esto permite a los
técnicos asignar una dirección IP y una máscara de subred a la interfaz de la misma manera que
se configura en la interfaz de un enrutador.
● ¿Cuál es la diferencia entre un conmutador de capa 2 y un conmutador de capa 3?
La diferencia principal entre la Capa 2 y la Capa 3 radica en la función de enrutamiento.
Un switch de Capa 2 funciona sólo con direcciones MAC y no considera la dirección IP
ni ningún elemento de capas superiores. Un switch de Capa 3 realiza todos los trabajos
del switch de Capa 2. Además, el switch de capa 3 puede ejecutar enrutamiento estático
y enrutamiento dinámico.
● ¿Cuál es la diferencia entre la interfaz física de un conmutador y la interfaz VLAN?
Las VLANs nos permite crear redes lógicamente independientes dentro de la misma red
física, haciendo uso de switches gestionables que soporta VLANs para segmentar
adecuadamente la red
La interfaz física refiere a un conector cuyo principal propósito es recibir y enviar
paquetes
● ¿En qué capas funcionan los conmutadores 2960 y 3560?

Trabajan en la capa 2 y 3 del modelo OSI
● Publique el comando show run para examinar las configuraciones de
los switches D1 y ASw-1 . ¿Notas alguna diferencia entre ellos?
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
● Muestre la tabla de enrutamiento en ambos conmutadores mediante el comando show ip

route . ¿Por qué cree que el comando no funciona en ASW-1 , pero funciona en D1 ?
Funciona en D1 porque funciona en las Capas 2 y 3, lo que le permite funcionar como

un conmutador de Capa 2 pero al mismo tiempo, le permite enrutar paquetes y tomar
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
decisiones de reenvío basadas en la información de Capa 3 (direcciones IP) que los

conmutadores convencionales no puedo.
Parte 2: comparar un conmutador de capa 3 y un enrutador

a. Hasta hace poco, los conmutadores y los enrutadores eran dispositivos separados y distintos. El
término conmutador se reservó para los dispositivos de hardware que funcionan en la Capa 2.
Los enrutadores, por otro lado, son dispositivos que toman decisiones de reenvío basadas en la
información de la Capa 3. Utilizan protocolos de enrutamiento para compartir información de
enrutamiento y comunicarse con otros enrutadores. Los conmutadores de capa 3, como el 3560,
se pueden configurar para reenviar paquetes de capa 3. Al ingresar el comando
de enrutamiento ip en el modo de configuración global, los conmutadores de capa 3 se pueden
configurar con protocolos de enrutamiento, por lo que poseen algunas de las mismas
capacidades que un enrutador. Aunque similares en algunas formas, los interruptores son
diferentes en muchos otros aspectos.
● Abra la pestaña Física en D1 y R1. ¿Notas alguna similitud entre los dos? ¿Notas alguna
diferencia entre los dos?
Diferencias:
● A R1 se le pueden agregar mas interfaces y D1 solo tiene interfaces físicas.

● R1 tiene interfaces seriales y D1 solo tiene interfaces ethernet.
● D1 solo puede usar cables de cobre, en cambio R1 puedeusar otros tiposde cable.
Similitudes:
● Ambos dispositivos tienen puertos de consola.

● Ambos tienen interfaces gigabitethernet.
● Publique el comando show run y examine las configuraciones de R1 y D1. ¿Qué

diferencias ves entre los dos?
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
● ¿Qué comando permite a D1 configurar una dirección IP en una de sus interfaces

físicas?
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
Comando: no switchport
● Utilice el comando show ip route en ambos dispositivos. ¿Ves similitudes o diferencias

entre las dos tablas?
● Ahora, analice la tabla de enrutamiento de R2 y D2. ¿Qué es evidente ahora que no

estaba en la configuración de R1 y D1?
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
b. Verifique que cada topología tenga conectividad completa completando las siguientes
pruebas:
● Hacer ping de PC1 a PC2
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página

19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
En los tres ejemplos, cada PC está en una red diferente.

¿Qué dispositivo se utiliza para proporcionar comunicación entre redes?
Router o Switch multicapa
¿Por qué pudimos hacer ping a través de redes sin que hubiera un enrutador?
Un router multicapa puede enrutar entre redes siempre que esté configurado con una dirección IP y
tenga habilitado el enrutamiento IP. El enrutamiento IP también debe estar habilitado si planea ejecutar
protocolos de enrutamiento como EIGRP en el switch. El comando no switchport debe estar habilitado
en la interfaz para poder asignar una dirección IP y una máscara de subred en la interfaz física del
switch.
5. OBSERVACIONES
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
● Se ejecutarán las sentencias (comandos) ACL, que consiste en la decisión que emite el router
en el momento de enviar o recibir paquetes, mediante el IOS realiza una verificación si cumple
o no el paquete de manera satisfactoria el requerimiento, cada uno de los integrantes está en
la capacidad de resolver novedades en dicha configuración
6. CONCLUSIONES (CADA ESTUDIANTE DARÁ 3 CONCLUSIONES SOBRE EL

LABORARIO)
● Se observó, que los switches catalyst 3560 capa3, tienen muchas ventajas frente a otros switch cisco
de capa2, como son el direccionamiento IP y conmutación de paquetes a la vez, lo cual hace de este
elemento de red una revolución en lo que futuro se refiere al manejo de la información.
● Se comprobó que el switches catalyst 3560 capa 3 se comporta como un enrutador muy eficaz cuando
se le configura de forma correcta mediante, los comandos indicados por cisco haciendo que este
dispositivo le dé un manejo más óptimo a la información; minimizando así la pérdida de paquetes.
● Se demostró que los switches catalyst 3560 cisco son capaces de llevar a cabo las tareas básicas que
se le asignan a un enrutador en una red de trabajo, lo cual permite a este elemento de red ser un aliado
valioso en el direccionamiento de las tramas.
● Es importante elegir el switch tomando en cuenta los requisitos, especificaciones y el flujo de tráfico
esperado.
● Los routers usan la dirección IP de destino para enrutar paquetes.
● Los routers pueden agrupar usuarios locamente de acuerdo a la aplicación.
● La función de la capa de distribución es proporcionar enrutamiento, filtrado y acceso a la WAN.
● La capa de distribución es el lugar para implementar políticas para la red.
● EtherChannel es una forma de agregación de enlaces que se utiliza en las redes conmutadas.
● Las principales ventajas del modelo jerárquico son el rendimiento, seguridad, facilidad de
administración y mantenimiento.
● Se debe considerar la utilización de las tecnologías de interconexión switch capa 2 y 3 cuando se
quiera lograr disminuir la latencia e incrementar el ancho de banda.
● El modelo jerárquico de una red permite una mayor seguridad con funciones específicas que permiten
dividir la red en secciones de fácil crecimiento y mantenimiento.
● La capa de acceso se crea, conectando directamente cada host a un dispositivo de red mediante un
cable punto a punto.
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
● El modelo de red de tres capas de Cisco permite que las empresas se puedan adaptar de manera
eficiente al posible crecimiento de la red en el futuro.
● El diseño jerárquico de redes Cisco ayuda a diseñar, implementar y mantener una network
jerárquica escalable, confiable y rentable.
● La diferencia principal entre la Capa 2 y la Capa 3 radica en la función de enrutamiento.
● Para verificar las interfaces que tiene un router podemos usar el comando show ip interface brief o
show interfaces
● Para verificar la configuración almacenada en la memoria ram usamos el comando show running-
config
7. BIBLIOGRAFIA
- Cisco Certificación CCNA
Material de laboratorios
o CCNA V6.2 (2019)
o CCNAV7 (2020)
Rubrica:
P F Desarrollo de experiencias O B Pr T P
u u bs eg
i o o
nt n er un
u d va b ta t r
al a ci s
li a c
id m on in
a e es o di l e
d nt Co vi
g n
o nc du
te lu r al t
ór si
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página
ic on a a
o es
f j
í e
a %
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5. 5.1
9 0
1 2 1 1 1 1 1 1 1.5 1.5 - - 1.5 0.5 6 20 15
Mg. Huaita Bedregal Asencio

Docente DAIE
Anexo 1 Fecha 21/04/20
ATS: Análisis de trabajo seguro 20
Versión V1/03/2
0
Código ATS20V1
Curso: Tarea: Docente:
Ambiente: Grupo: Mesa: Fecha:
Integrantes (Apellidos y nombres) Firma Integrantes (Apellidos y nombres) Firma
1. 2.
3. 4.
Elementos de protección (Marque con aspa) Características de elementos de protección, equipos y herramientas
1.
____________________________________________________________
USO USO USO USO USO USO
2.
OBLIGATORI OBLIGATORIO OBLIGATORI OBLIGATORI OBLIGATOR OBLIGATOR
O DEL CASCO DE BOTAS O DE O DE IO DE IO DE ____________________________________________________________
DE AISLANTES GUANTES PROTECCIÓN MASCARILL PROTECTOR
3.
SEGURIDAD AISLANTES OCULAR A FACIAL
____________________________________________________________
4.
____________________________________________________________
5.
USO APAGAR USO OBLIGATORI USO OTRO
OBLIGATORI DESCONECTA OBLIGATORI O CONECTAR OBLIGATOR ____________________________________________________________
O DE R CUANDO O DE A TIERRA IO DE TRAJE
PROTECCIÓN NO SE USE PROTECTOR DE
AUDITIVA AJUSTABLE SEGURIDAD
Acciones a realizar Otros riesgos en las acciones

(marque con aspa las advertencias por cada acción) a realizar, considerar
medidas de control
19/10/2021
TELECOMUNICACIONES
LABORATORIO N° 8
Página

Diseño de redes WAN

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Diseño de redes WAN

Cargado por

Copyright:

Formatos disponibles

ESCUELA PROFESIONAL DE INGENIERÍA DE Emisión:

ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES

TÍTULO: DISEÑO DE REDES WAN

Fecha de entrega: 10/11/2021 Hora: 23:59

DISEÑO DE REDES WAN

2. MARCO TEÓRICO [COMPLETAR]

Requisitos de diseño de red más avanzado:

● La implementación de enlaces redundantes en la red, entre los dispositivos esenciales y los

PLANIFICACIÓN PARA LA REDUNDANCIA

● Inestabilidad de la base de datos MAC

AUMENTO DEL ANCHO DE BANDA

EXPANSION DE LA CAPA DE ACCESO

AJUSTES DE PROTOCOLOS DE ROUTING

Figura: OSPF multiárea

Figura: EIGRP con módulos dependientes de protocolo (PDM)

SELECCIÓN DE DISPOSITIVOS DE RED

HARDWARE DEL SWITCH

Factores de Forma de Switch

DENSIDAD DEL PUERTO

La densidad de puertos de un switch se refiere al número de puertos disponibles en un único switch.

Switches Cisco Catalyst 3850

Switch Catalyst 9400

Los routers también cumplen otras funciones útiles como:

● Ofrecen contención de difusión

La administración fuera de banda se usa para la configuración inicial o cuando la

● Conexión directa al puerto de la consola o al puerto AUX

● Al menos, una interfaz de red en el dispositivo que se va a conectar y que va

seleccionado el interface a configurar con el comando interface f0/1 el prompt

COMANDOS SHOW BASICOS DEL ROUTER / SWITCH

- Explicar la necesidad de diseñar una red jerárquica que sea escalable.

- Su empleador abre una nueva sucursal.

- Se lo ha nombrado administrador de redes del sitio, y su trabajo consistirá en diseñar y

- Software de procesamiento de texto

Información ● Control a usuarios y acceso de grupos de trabajo o los recursos

MAC y para compartir el ancho de banda.

Características del ● Seguridad del puerto

Definición Esta capa jerárquica proporciona conectividad de red de toma de

Información En este nivel:

• Se pueden colocar firewalls y listas de acceso.

• Se puede producir la agregación de enlaces.

• Se crean los límites de los dominios de difusión y multidifusión.

Características del • Soporte de Capa 3

• Gigabit Ethernet/10 Gigabit Ethernet

• Políticas de seguridad/listas de control de acceso

• Calidad de servicio (Quality of Service, QoS)

Definición Esta capa se considera la columna vertebral de la red e incluye los

Información - El núcleo agrega el tráfico de todos los dispositivos de la capa de

Características del - Soporte de capa 3

COMPARACIÓN DE CONMUTADORES 2960 Y 3560

Parte 1: Comparar conmutadores de capa 2 y capa 3

● ¿Cuántas interfaces físicas tiene cada conmutador individual

● ¿Cuántas interfaces Fast Ethernet y Gigabit Ethernet tiene cada conmutador?

● Enumere la velocidad de transmisión de las interfaces Fast Ethernet y Gigabit Ethernet

ASw-1 100 Mb/s 1000 Mb/s

D1 100 Mb/s 1000 Mb/s

● ¿Alguno de los dos interruptores tiene un diseño modular?

● ¿En qué capas funcionan los conmutadores 2960 y 3560?

● Muestre la tabla de enrutamiento en ambos conmutadores mediante el comando show ip

Funciona en D1 porque funciona en las Capas 2 y 3, lo que le permite funcionar como

decisiones de reenvío basadas en la información de Capa 3 (direcciones IP) que los

Parte 2: comparar un conmutador de capa 3 y un enrutador

● A R1 se le pueden agregar mas interfaces y D1 solo tiene interfaces físicas.

● Ambos dispositivos tienen puertos de consola.
