LABORATORIO - Ethernetchannel

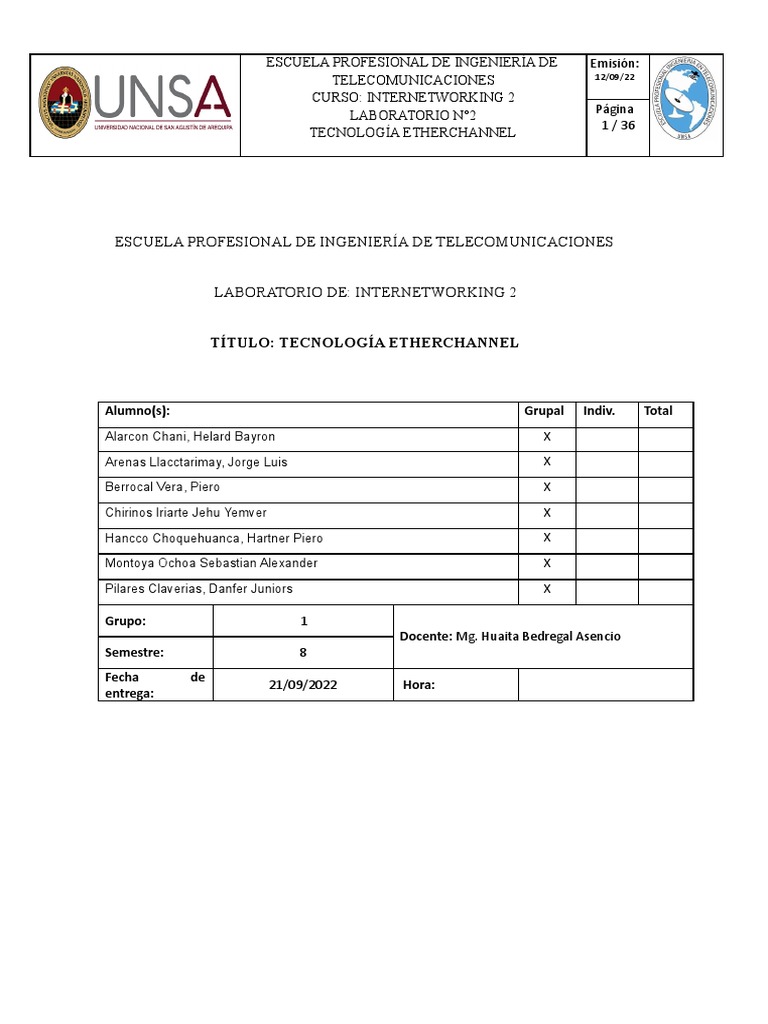

ESCUELA PROFESIONAL DE INGENIERÍA DE Emisión:
TELECOMUNICACIONES 12/09/22
CURSO: INTERNETWORKING 2
Página
LABORATORIO N°2
1 / 36
TECNOLOGÍA ETHERCHANNEL
ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES
LABORATORIO DE: INTERNETWORKING 2
TÍTULO: TECNOLOGÍA ETHERCHANNEL
Alumno(s): Grupal Indiv. Total

Alarcon Chani, Helard Bayron X
Arenas Llacctarimay, Jorge Luis X
Berrocal Vera, Piero X
Chirinos Iriarte Jehu Yemver X
Hancco Choquehuanca, Hartner Piero X
Montoya Ochoa Sebastian Alexander X
Pilares Claverias, Danfer Juniors X
Grupo: 1
Docente: Mg. Huaita Bedregal Asencio
Semestre: 8
Fecha de
21/09/2022 Hora:
entrega:
Página
LABORATORIO N°2
2 / 36
LABORATORIO N° 2
1. OBJETIVOS:
- Configurar los parámetros básicos del switch
- Configurar PAgP
- Configurar LACP
2. MARCO TEÓRICO [COMPLETAR]
Definición de Etherchannel.
Hay escenarios en los que se necesita más ancho de banda o redundancia entre dispositivos que
lo que puede proporcionar un único enlace. Se pueden conectar varios enlaces entre
dispositivos para aumentar el ancho de banda. Sin embargo, el Spanning Tree Protocol (STP),
que está habilitado en dispositivos de capa 2 como switches de Cisco de forma predeterminada,
bloqueará enlaces redundantes para evitar bucles de switching, como se muestra en la figura.
Se necesita una tecnología de agregación de enlaces que permita enlaces redundantes entre
dispositivos que no serán bloqueados por STP. Esa tecnología se conoce como EtherChannel.
EtherChannel es una tecnología de agregación de enlaces que agrupa varios enlaces Ethernet
físicos en un único enlace lógico. Se utiliza para proporcionar tolerancia a fallos, uso
compartido de carga, mayor ancho de banda y redundantes entre switches, routers y servidores.
La tecnología de EtherChannel hace posible combinar la cantidad de enlaces físicos entre los
switches para aumentar la velocidad general de la comunicación switch a switch.
En los inicios, Cisco desarrolló la tecnología EtherChannel como una técnica LAN switch a
switch para agrupar varios puertos Fast Ethernet o Gigabit Ethernet en un único canal lógico.
Cuando se configura un EtherChannel, la interfaz virtual resultante se denomina “port channel”
(canal de puertos). Las interfaces físicas se agrupan en una interfaz port channel, como se
muestra en la figura.
Página
LABORATORIO N°2
3 / 36
Ventajas
La tecnología EtherChannel tiene muchas ventajas, que incluye:
● La mayoría de las tareas de configuración se pueden realizar en la interfaz

EtherChannel en lugar de en cada puerto individual, lo que asegura la coherencia de
configuración en todos los enlaces.
● EtherChannel depende de los puertos de switch existentes. No es necesario actualizar el
enlace a una conexión más rápida y más costosa para tener más ancho de banda.
● El equilibrio de carga ocurre entre los enlaces que forman parte del mismo
EtherChannel. Según la plataforma de hardware, se pueden implementar uno o más
métodos de equilibrio de carga. Estos métodos incluyen equilibrio de carga de la MAC
de origen a la MAC de destino o equilibrio de carga de la IP de origen a la IP de
destino, a través de enlaces físicos.
● EtherChannel crea una agregación que se ve como un único enlace lógico. Cuando
existen varios grupos EtherChannel entre dos switches, STP puede bloquear uno de los
grupos para evitar los bucles de switching. Cuando STP bloquea uno de los enlaces
redundantes, bloquea el EtherChannel completo. Esto bloquea todos los puertos que
pertenecen a ese enlace EtherChannel. Donde solo existe un único enlace EtherChannel,
todos los enlaces físicos en el EtherChannel están activos, ya que STP solo ve un único
enlace (lógico).
● EtherChannel proporciona redundancia, ya que el enlace general se ve como una única
conexión lógica. Además, la pérdida de un enlace físico dentro del canal no crea ningún
cambio en la topología. Por lo tanto, no es necesario volver a calcular el árbol de
expansión. Suponiendo que haya por lo menos un enlace físico presente, el
EtherChannel permanece en funcionamiento, incluso si su rendimiento general
disminuye debido a la pérdida de un enlace dentro del EtherChannel.
Página
LABORATORIO N°2
4 / 36
Configuración
La figura muestra una configuración que permitiría que se forme un EtherChannel entre
el S1 y el S2
Un EtherChannel se forma cuando los ajustes de configuración coinciden en ambos

switches. En la siguiente figura, los puertos de S1 están configurados en modo
semidúplex. Por lo tanto, no se formará un EtherChannel entre el S1 y el S2.
Un EtherChannel no se forma cuando los ajustes de configuración son diferentes en

cada switch.
Si es necesario cambiar estos ajustes, configúralos en el modo de configuración de la

interfaz del canal de puerto. Cualquier configuración que se aplique a la interfaz de
canal de puerto también afecta a las interfaces individuales. Sin embargo, las
configuraciones que se aplican a las interfaces individuales no afectan a la interfaz de
canal de puerto. Por lo tanto, realizar cambios de configuración en una interfaz que
forma parte de un enlace EtherChannel puede causar problemas de compatibilidad de la
interfaz.
Página
LABORATORIO N°2
5 / 36
El canal de puertos se puede configurar en modo de acceso/access mode, modo de

enlace troncal/trunk mode (más frecuente) o en un puerto enrutado/routed port.
Limitaciones
Una limitación de EtherChannel es que todos los puertos físicos del grupo de
agregación deben residir en el mismo conmutador, excepto en el caso de una pila de
conmutadores , donde pueden residir en diferentes conmutadores de la pila. El protocolo
SMLT de Avaya elimina esta limitación al permitir que los puertos físicos se dividan
entre dos conmutadores en una configuración triangular o 4 o más conmutadores en una
configuración de malla. El Virtual Switching System (VSS) de Cisco permite la
creación de un Multichassis Etherchannel (MEC) similar al protocolo DMLT , lo que
permite que los puertos se agreguen a diferentes chasis físicos que forman una única
entidad de conmutador virtual . Además, Extreme Networks puede hacer esta
funcionalidad a través de la agregación de enlaces múltiples M-LAG. La serie de
switches Cisco Nexus permite la creación de unCanal de puerto virtual (VPC) entre un
dispositivo remoto y dos conmutadores Nexus individuales. Los dos conmutadores
Cisco Nexus involucrados en una VPC se diferencian de la tecnología de apilamiento o
VSS en que el apilamiento y VSS crean un solo plano de control y datos en los
múltiples conmutadores, mientras que VPC crea un único plano de datos en los dos
conmutadores Nexus manteniendo los dos planos de control. separar.
Componentes
EtherChannel se compone de los siguientes elementos clave:
Enlaces Ethernet: EtherChannel funciona sobre enlaces definidos por el estándar IEEE
802.3 , incluidos todos los subestándares. Todos los enlaces en un solo EtherChannel
deben tener la misma velocidad.
Hardware compatible - toda la línea de switches Cisco Catalyst , así como Cisco IOS
enrutadores basados en software apoyan EtherChannel. La configuración de un
EtherChannel entre un conmutador y una computadora requiere soporte integrado en el
sistema operativo; FreeBSD, por ejemplo, admite EtherChannel a través de LACP. Se
admiten varios EtherChannels por dispositivo; el número depende del tipo de equipo.
Los switches Catalyst 6500 y 6000 admiten un máximo de 64 EtherChannels. [1]
Configuración: se debe configurar un EtherChannel mediante el IOS de Cisco en los
conmutadores y enrutadores, y mediante controladores específicos al conectar un
servidor. Hay dos formas principales de configurar un EtherChannel. La primera es
emitir manualmente un comando en cada puerto del dispositivo que forma parte del
EtherChannel. Esto debe hacerse para los puertos correspondientes en ambos lados del
EtherChannel. La segunda forma es utilizar el Protocolo de agregación de puertos de
Cisco (PAgP) para la agregación automatizada de puertos Ethernet.
Página
LABORATORIO N°2
6 / 36
EtherChannel vs. 802.3ad

Los estándares EtherChannel e IEEE 802.3ad son muy similares y cumplen el mismo
objetivo. Hay algunas diferencias entre los dos, además del hecho de que EtherChannel
es propiedad de Cisco y 802.3ad es un estándar abierto, que se enumeran a
continuación:
Ambas tecnologías son capaces de configurar automáticamente este enlace lógico.

EtherChannel es compatible con LACP y PAgP de Cisco , mientras que 802.3ad usa
LACP .
LACP permite hasta 8 enlaces activos y 8 en espera, mientras que PAgP solo permite 8
enlaces activos.
Recomendaciones
Spanning Tree Protocol (STP) se puede utilizar con EtherChannel. STP trata a todos los
enlaces como uno solo y únicamente se envían las BPDU por uno de los enlaces. Sin el
uso de un EtherChannel, STP efectivamente bloquearía los enlaces redundantes entre
switches y solo se utilizarían ante la caída de una conexión. Es por esta razón por la que
EtherChannel es aconsejable ya que permite el uso completo de todos los enlaces
disponibles entre dos dispositivos. Con EtherChannel la capacidad sería el doble en
funcionamiento normal y ante una caída no es necesario esperar a la convergencia del
STP porque sigue funcionando con el otro enlace.
La creación de EtherChannel es recomendable en enlaces sobre puertos de acceso, uno

por VLAN. Es preferible tener un EtherChannel y convertir el enlace resultante en trunk
802.1Q para transportar todas las VLAN aprovechando así las ventajas de
multiplexación estadística del tráfico.
3. MATERIALES Y EQUIPOS
- Libros, artículos, web.
- Computadoras con acceso a Internet.
Página
LABORATORIO N°2
7 / 36
4. DESARROLLO
Configuración de EtherChannel
Topología
Tabla de direccionamiento
Máscara de
Dispositivo Interfaz Dirección IP subred
S1 VLAN 99 192.168.99.11 255.255.255.0
S2 VLAN 99 192.168.99.12 255.255.255.0
S3 VLAN 99 192.168.99.13 255.255.255.0
PC-A NIC 192.168.10.1 255.255.255.0
PC-B NIC 192.168.10.2 255.255.255.0
PC-C NIC 192.168.10.3 255.255.255.0

Página
LABORATORIO N°2
8 / 36
Información básica/situación
En esta práctica de laboratorio, configurará EtherChannel, una forma de agregación de
enlaces que se utiliza en las redes conmutadas. Configurará EtherChannel mediante el
protocolo de agregación de puertos (PAgP) y el protocolo de control de agregación de
enlaces (LACP).
Nota: PAgP es un protocolo exclusivo de Cisco que solo se puede ejecutar en switches
Cisco y en switches que sean de proveedores con licencia para admitir PAgP. LACP es
un protocolo de agregación de enlaces definido en IEEE 802.3ad y no se asocia a
ningún proveedor específico.
LACP permite que los switches Cisco administren los canales Ethernet entre los switches
que cumplen con el protocolo 802.3ad. Puede configurar hasta 16 puertos para formar un
canal. Ocho de los puertos están en modo activo y los otros ocho están en modo de
espera. Cuando falla alguno de los puertos activos, se activa un puerto en espera. El modo
de espera funciona solo para LACP, no para PAgP.
Nota: los switches que se utilizan en las prácticas de laboratorio de CCNA son Cisco
Catalyst 2960s con IOS de Cisco versión 15.0(2) (imagen lanbasek9). Se pueden utilizar
otros switches y otras versiones del IOS de Cisco. Según el modelo y la versión de IOS
de Cisco, los comandos disponibles y los resultados que se obtienen pueden diferir de los
que se muestran en las prácticas de laboratorio.
Nota: asegúrese de que los switches se hayan borrado y que no tengan configuraciones
de inicio. Si no está seguro, consulte al instructor.
Recursos necesarios
● 3 switches (Cisco 2960 con IOS de Cisco versión 15.0(2), imagen lanbasek9 o similar)
● 3 computadoras (Windows 7, Vista o XP con un programa de emulación de terminal, como Tera
Term)
● Cables de consola para configurar los dispositivos con IOS de Cisco mediante los puertos de
consola
● Cables Ethernet, como se muestra en la topología
Parte 1: Configurar los parámetros básicos del switch

En la parte 1, configurar la topología de la red y los parámetros básicos, como
direcciones IP de la interfaz, el acceso a dispositivos y contraseñas.
Paso 1: Realizar el cableado de red tal como se muestra en la topología.

Conecte los dispositivos que se muestran en el diagrama de la topología y realice el
cableado según sea necesario.
Página
LABORATORIO N°2
9 / 36
Paso 2: inicializar y volver a cargar los switches.
Paso 3: Configure los parámetros básicos para cada switch.

a. Desactiva la búsqueda del DNS.
b. Configure el nombre del dispositivo como se muestra en la topología.
c. Cifra las contraseñas de texto no cifrado.
d. Cree un mensaje MOTD que advierta a los usuarios que se prohíbe el acceso no autorizado.
e. Asigne class como la contraseña cifrada del modo EXEC privilegiado.
f. Asigne cisco como la contraseña de vty y de la consola, y habilite el inicio de sesión.
g. Configure logging synchronous para evitar que un mensaje de consola interrumpa
la entrada de comandos.
h. Desactiva todos los puertos del switch, excepto los puertos conectados a computadoras.
Página
LABORATORIO N°2
10 / 36
Página
LABORATORIO N°2
11 / 36
Configure la VLAN 99 y asígnele el nombre Management.
Paso 4: Configurar las PC.

Asigne direcciones IP a las computadoras según la tabla de direccionamiento.
Página
LABORATORIO N°2
12 / 36
Parte 2: Configurar PAgP

PAgP es un protocolo exclusivo de Cisco para la agregación de enlaces. En la parte 2, se
configurará un enlace entre el S1 y el S3 mediante PAgP.
Paso 1: Configurar PAgP en el S1 y el S3.

Para establecer un enlace entre el S1 y el S3, configure los puertos en el S1 con modo
deseado de PAgP y los puertos en el S3 con modo automático de PAgP. Habilite los
puertos después de que se configuren los modos PAgP.
S1(config)# interface range f0/3-4
S1(config-if-range)# channel-group 1 mode desirable
Creating a port-channel interface Port-channel 1
S1(config-if-range)# no shutdown
Página
LABORATORIO N°2
13 / 36

S3(config-if-range)# channel-group 1 mode auto
Creating a port-channel interface Port-channel 1
*Mar 1 00:09:12.792: %LINK-3-UPDOWN: Interface FastEthernet0/3, changed state to
up
*Mar 1 00:09:12.792: %LINK-3-UPDOWN: Interface FastEthernet0/4, changed
state to up S3(config-if-range)#
*Mar 1 00:09:15.384: %LINEPROTO-5-UPDOWN: Line protocol on Interface
FastEthernet0/3, changed state to up
FastEthernet0/4, changed state to up
S3(config-if-range)#
*Mar 1 00:09:16.357: %LINK-3-UPDOWN: Interface Port-channel1, changed state to
up
Port-channel1, changed state to up
*Mar 1 00:09:44.383: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1,
changed state to up
Página
LABORATORIO N°2
14 / 36
Paso 2: Examinar la configuración en los puertos.

Actualmente, las interfaces F0/3, F0/4 y Po1 (canal de puertos 1) en el S1 y el S3 están
en modo operativo de acceso con el modo administrativo en dinámico automático.
Verifique la configuración mediante los comandos show run interface id-interfaz y
show interfaces id-interfaz switchport, respectivamente. Los resultados de
configuración de ejemplo para F0/3 en el S1 son los siguientes:
S1# show run interface f0/3
Building configuration...
Current configuration : 103 bytes

!
interface
FastEthernet0/3
channel-group 1
mode desirable
S1# show interfaces f0/3 switchport

Name:
Fa0/3
Switchpo
rt:
Enabled
Administrative Mode: dynamic auto
Página
LABORATORIO N°2
15 / 36
Operational Mode: static access (member of

bundle Po1) Administrative Trunking
Encapsulation: dot1q Operational Trunking
Encapsulation: native
Negotiation of
Trunking: On Access
Mode VLAN: 1
(default)
Trunking Native Mode VLAN: 1
(default) Administrative Native
VLAN tagging: enabled Voice VLAN:
none
Administrative private-vlan
host-association: none Administrative
private-vlan mapping: none Administrative
private-vlan trunk native VLAN: none
Administrative private-vlan trunk Native VLAN tagging:
enabled Administrative private-vlan trunk
encapsulation: dot1q Administrative private-vlan trunk
normal VLANs: none Administrative private-vlan trunk
associations: none Administrative private-vlan trunk
mappings: none
Operational
private-vlan: none
Trunking VLANs
Enabled: ALL Pruning
VLANs Enabled:
2-1001 Capture Mode
Disabled
Capture VLANs Allowed: ALL
Protected: false
Unknown unicast blocked:
disabled Unknown
multicast blocked:
disabled Appliance
trust: none
Página
LABORATORIO N°2
16 / 36
Paso 3: Verificar que se hayan agregado los puertos.

S1# show etherchannel summary
Flags: D - down P - bundled in
port-channel I - stand-alone s -
suspended
H - Hot-standby
(LACP only) R -
Layer3
S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met u - unsuitable for bundling

w - waiting to be
aggregated d -
default port
Number of
channel-groups in use:
1 Number of
aggregators: 1
Group Port-channel Protocol Ports

Página
LABORATORIO N°2
17 / 36
+ + +
S3# show etherchannel summary

Flags: D - down P - bundled in
port-channel I - stand-alone s -
suspended
H - Hot-standby
(LACP only) R -
Layer3
S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum

links not met u -
unsuitable for bundling
w - waiting to be
aggregated d -
default port
Number of
channel-groups in use:
1 Number of
Página
LABORATORIO N°2
18 / 36
aggregators:
Group Port-channel Protocol Ports

+ + +
¿Qué significan los indicadores SU y P en el resumen de Ethernet?

Paso 4: Configurar los puertos de enlace troncal.
Una vez que se agregaron los puertos, los comandos aplicados a la interfaz de canal de
puertos afectan a todos los enlaces que se agruparon. Configure manualmente los
puertos Po1 en el S1 y el S3 como puertos de enlace troncal y asígnelos a la VLAN 99
nativa.
S1(config)# interface port-channel 1
S1(config-if)# switchport mode trunk
S1(config-if)# switchport trunk
native vlan 99
Página
LABORATORIO N°2
19 / 36
S3(config)# interface port-channel 1

S3(config-if)# switchport mode trunk
S3(config-if)# switchport trunk
native vlan 99
Paso 5: Verificar que los puertos estén configurados como puertos de enlace troncal.
a. Emita los comandos show run interface id-interfaz en el S1 y el S3. ¿Qué comandos se
indican para F0/3 y F0/4 en ambos switches? ¿Compare los resultados con la
configuración en ejecución para la interfaz Po1? Registre la observación.
Página
LABORATORIO N°2
20 / 36
Página
LABORATORIO N°2
21 / 36
Página
LABORATORIO N°2
22 / 36
b. Emita los comandos show interfaces trunk y show spanning-tree en el S1 y el S3.

¿Qué puerto de enlace troncal se indica? ¿Cuál es la VLAN nativa? ¿Cuál es la
conclusión del resultado?
Página
LABORATORIO N°2
23 / 36
Página
LABORATORIO N°2
24 / 36
Según el resultado de show spanning-tree, ¿cuál es el costo y la prioridad de puerto

para el enlace agregado?
Página
LABORATORIO N°2
25 / 36
Parte 3: Configurar LACP

LACP es un protocolo de código abierto que desarrolló el IEEE para la agregación de
enlaces. En la parte 3, se configurará el enlace entre el S1y el S2, así como el enlace entre
el S2 y el S3, mediante LACP. Además, se configurarán los enlaces individuales como
enlaces troncales antes de que se agrupen como EtherChannels.
Paso 1: Configurar LACP entre el S1 y el S2.
S1(config-if-range)# switchport mode trunk
S1(config-if-range)# switchport trunk
native vlan 99 S1(config-if-range)#
channel-group 2 mode active Creating a
port-channel interface Port-channel 2
Página
LABORATORIO N°2
26 / 36

channel-group 2 mode passive Creating a
Página
LABORATORIO N°2
27 / 36
Paso 2: Verificar que se hayan agregado los puertos.

¿Qué protocolo usa Po2 para la agregación de enlaces? ¿Qué puertos se agregaron para formar
Po2? Registre el comando que se utilizó para verificar.
Po2 usa LACP, y se agregaron F0/1 y F0/2 para formar Po2.
Paso 3: Configurar LACP entre el S2 y el S3.
a. Configure el enlace entre el S2 y el S3 como Po3 y use LACP como protocolo de agregación de
enlaces.
channel-group 3 mode active Creating a
Página
LABORATORIO N°2
28 / 36

channel-group 3 mode passive Creating a
Página
LABORATORIO N°2
29 / 36
b. Verifique que se haya formado el EtherChannel.

Página
LABORATORIO N°2
30 / 36
Paso 4: Verifique la conectividad de extremo a extremo.

Verifique que todos los dispositivos puedan hacer ping entre sí dentro de la misma
VLAN. De lo contrario, lleve a cabo la resolución de problemas hasta que haya
conectividad de extremo a extremo.
Página
LABORATORIO N°2
31 / 36
Nota: puede ser necesario inhabilitar el firewall del equipo para hacer ping entre los equipos.
Página
LABORATORIO N°2
32 / 36
5. OBSERVACIONES
- Se pudo observar que la tecnología ethernet chanel fue desarrollada por cisco como una medida
para el protocolo spanning tree (STP).
- Mencionar que ana limitación a tener en cuenta de EtherChannel es que todos los puertos
físicos del grupo de agregación deben residir en el mismo conmutador, excepto en el caso de
una pila de conmutadores
- En el desarrollo de la práctica pudimos comprobar que hubieron ciertos comandos que no se
podían ejecutar con respecto al enlace de uno de los protocolos del EtherChannel.
6. CONCLUSIONES (CADA ESTUDIANTE DARÁ 3 CONCLUSIONES SOBRE EL

LABORATORIO)
- Se puede decir que la tecnología ethernet chanel es muy importante para poder realizar la
comunicación entre switches con un bloque por el protocolo STP.
- En conclusión la tecnología de EtherChannel hace posible combinar la cantidad de enlaces
físicos entre los switches para aumentar la velocidad general de la comunicación switch a
switch
- Podemos concluir en que esta metodología puede utilizarse para poder realizar una
transferencia de datos con un enlace redundante que nos permite ampliar el ancho de banda de
un enlace.
- El EtherChannel proporciona redundancia, ya que el enlace general se ve como una única
conexión lógica. Además, la pérdida de un enlace físico dentro del canal no crea ningún
cambio en la topología, por lo que no es necesario volver a calcular el árbol de expansión.
- En el presente laboratorio podemos generar la agregación de puertos de red que permiten la
incorporación de varios adaptadores Ethernet juntos para formar un solo dispositivo pseudo
Ethernet.
7. BIBLIOGRAFÍA
- Cisco Certification CCNA
Material de laboratorios
o CCNA V6.2 (2019)
o CCNV7 (2020)
Página
LABORATORIO N°2
33 / 36
Rubrica:
P Fu Desarrollo de experiencias Ob B Pr T P
u n se eg
i o o
nt da rv un
ua m aci b ta t r
lid en on s
li a c
ad to es in
te Co o di l e
ór ncl vi
g n
ic usi du
o on r al t
es
a a
fí j
a e
%
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 5.10
Página
LABORATORIO N°2
34 / 36
1 2 1 1 1 1 1 1 1.5 1.5 - - 1.5 0.5 6 20 15
Dr. Huaita Bedregal Asencio

Docente DAIE
Anexo 1 Fecha 21/04/20
ATS: Análisis de trabajo seguro 20
Versión V1/03/20
Código ATS20V1
Curso: Tarea: Docente:

Ambiente: Grupo: Mesa: Fecha:
Integrantes (Apellidos y nombres) Firma Integrantes (Apellidos y nombres) Firma
1. 2.
3. 4.
Elementos de protección (Marque con aspa) Características de elementos de protección, equipos y herramientas
1. ____________________________________________________________
2. ____________________________________________________________
USO USO USO USO USO USO 3. ____________________________________________________________
OBLIGATORIO OBLIGATORIO OBLIGATORIO OBLIGATORIO OBLIGATORI OBLIGATORI
DEL CASCO DE DE BOTAS DE GUANTES DE O DE O DE 4. ____________________________________________________________
SEGURIDAD AISLANTES AISLANTES PROTECCIÓN MASCARILLA PROTECTOR 5. ____________________________________________________________
OCULAR FACIAL
USO APAGAR USO OBLIGATORIO USO OTRO

OBLIGATORIO DESCONECTAR OBLIGATORIO CONECTAR A OBLIGATORI
DE CUANDO NO DE TIERRA O DE TRAJE
PROTECCIÓN SE USE PROTECTOR DE
AUDITIVA AJUSTABLE SEGURIDAD
Acciones a realizar Otros riesgos en las acciones

(marque con aspa las advertencias por cada acción) a realizar, considerar
medidas de control
Página
LABORATORIO N°2
36 / 36

LABORATORIO - Ethernetchannel

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

LABORATORIO - Ethernetchannel

Cargado por

Copyright:

Formatos disponibles

ESCUELA PROFESIONAL DE INGENIERÍA DE Emisión:

ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES

LABORATORIO DE: INTERNETWORKING 2

TÍTULO: TECNOLOGÍA ETHERCHANNEL

Alumno(s): Grupal Indiv. Total

● La mayoría de las tareas de configuración se pueden realizar en la interfaz

Un EtherChannel se forma cuando los ajustes de configuración coinciden en ambos

Un EtherChannel no se forma cuando los ajustes de configuración son diferentes en

Si es necesario cambiar estos ajustes, configúralos en el modo de configuración de la

El canal de puertos se puede configurar en modo de acceso/access mode, modo de

EtherChannel vs. 802.3ad

Ambas tecnologías son capaces de configurar automáticamente este enlace lógico.

La creación de EtherChannel es recomendable en enlaces sobre puertos de acceso, uno

S1 VLAN 99 192.168.99.11 255.255.255.0

S2 VLAN 99 192.168.99.12 255.255.255.0

S3 VLAN 99 192.168.99.13 255.255.255.0

PC-A NIC 192.168.10.1 255.255.255.0

PC-B NIC 192.168.10.2 255.255.255.0

PC-C NIC 192.168.10.3 255.255.255.0

Parte 1: Configurar los parámetros básicos del switch

Paso 1: Realizar el cableado de red tal como se muestra en la topología.

Paso 2: inicializar y volver a cargar los switches.

Paso 3: Configure los parámetros básicos para cada switch.

Configure la VLAN 99 y asígnele el nombre Management.

Paso 4: Configurar las PC.

Parte 2: Configurar PAgP

Paso 1: Configurar PAgP en el S1 y el S3.

S3(config)# interface range f0/3-4

Paso 2: Examinar la configuración en los puertos.

Current configuration : 103 bytes

S1# show interfaces f0/3 switchport

Operational Mode: static access (member of

Paso 3: Verificar que se hayan agregado los puertos.

M - not in use, minimum links not met u - unsuitable for bundling

Group Port-channel Protocol Ports

S3# show etherchannel summary

M - not in use, minimum

Group Port-channel Protocol Ports

¿Qué significan los indicadores SU y P en el resumen de Ethernet?

S3(config)# interface port-channel 1

b. Emita los comandos show interfaces trunk y show spanning-tree en el S1 y el S3.

Según el resultado de show spanning-tree, ¿cuál es el costo y la prioridad de puerto

Parte 3: Configurar LACP

S2(config)# interface range f0/1-2

Paso 2: Verificar que se hayan agregado los puertos.

S3(config)# interface range f0/1-2

b. Verifique que se haya formado el EtherChannel.

Paso 4: Verifique la conectividad de extremo a extremo.

6. CONCLUSIONES (CADA ESTUDIANTE DARÁ 3 CONCLUSIONES SOBRE EL

- Cisco Certification CCNA

o CCNA V6.2 (2019)

1 2 1 1 1 1 1 1 1.5 1.5 - - 1.5 0.5 6 20 15

Dr. Huaita Bedregal Asencio

Curso: Tarea: Docente:

USO APAGAR USO OBLIGATORIO USO OTRO

Acciones a realizar Otros riesgos en las acciones

También podría gustarte
