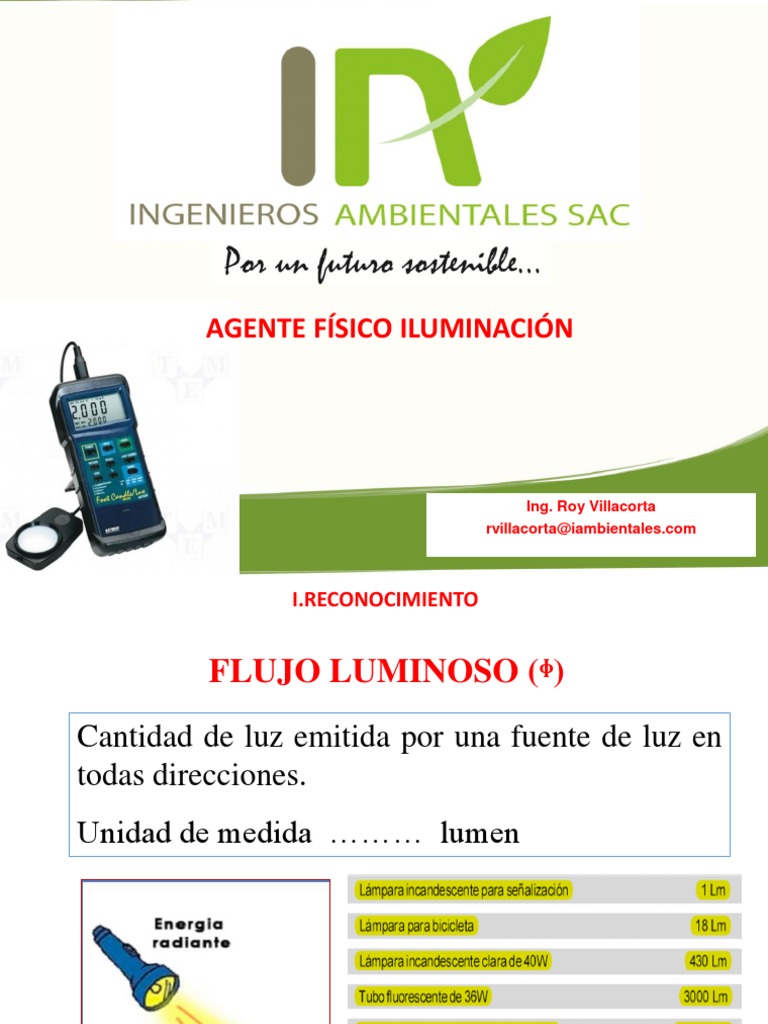

AGENTE FÍSICO ILUMINACIÓN

Ing. Roy Villacorta

rvillacorta@iambientales.com
 I.RECONOCIMIENTO

FLUJO LUMINOSO (ᶲ)

Cantidad de luz emitida por una fuente de luz en
todas direcciones.
Unidad de medida ……… lumen
 I.RECONOCIMIENTO

ILUMINANCIA(E)
Es el flujo luminoso por unidad de superficie.
(densidad de luz sobre una superficie dada).

Lumen/m2 = Lux
 I.RECONOCIMIENTO

PLANO DE TRABAJO
• Plano imaginario de medición:

Se recomienda a una altura de 80 cm a 85 cm del suelo

Métodos de alumbrado
Deslumbramiento
• Es un fenómeno fisiológico que reduce la capacidad visual, debido a
un exceso de luminancia a la que el ojo no puede adaptarse. Ello
provoca una enérgica reacción en la retina, insensibilizándola durante
un tiempo, transcurrido el cual vuelve a recuperarse.

Se produce por iluminación directa de las fuentes ó indirectas cuando las

fuentes se encuentran fuera del campo visual y son reflejadas por
superficies altamente reflexivas.
Deslumbramiento

Deslumbramiento Indirecto Deslumbramiento Directo

 BASE
LEGAL
Niveles mínimo de iluminación RM N° 375-2008-TR
RM 375-2008-TR
 BASE
LEGAL
 DS N° 007-98-SA. Reglamento sobre Vigilancia y Control Sanitario de Alimentos y
Bebidas, Art. 34. Niveles de iluminación
 Norma EM 010. Instalaciones eléctricas en interiores/ Reglamento Nacional de
Edificaciones
 DIRECCIÓN GENERAL DE EFICIENCIA ENERGÉTICA MINISTERIO DE ENERGÍA Y MINAS
Guía Nº 13. Guía de Orientación del Uso Eficiente de la Energía y de Diagnóstico
Energético HOSPITALES
Norma Internacional
 Norma Europea UNE-EN 12464- 1:2003. Iluminación de los lugares de
trabajo. Parte I: Lugares de trabajo en interior
 Norma Oficial Mexicana NOM-025-STPS-2008 , evaluación de los niveles de
iluminación en áreas y puestos de trabajo.
Metodología de evaluación

• Reconocimiento

• Evaluación

• Control
Reconocimiento

• El propósito del reconocimiento es identificar aquellas áreas del

centro de trabajo y las tareas visuales asociadas a los puestos de
trabajo, asimismo, identificar aquéllas donde exista una
iluminación deficiente o exceso de iluminación que provoque
deslumbramiento.
 II. EVALUACIÓN

Equipos de medición
• Luxómetro
 II. EVALUACIÓN

CALIBRACIÓN
• Los luxómetros se calibran por método directo
• Verificar que entregue el valor de 0 Lux.

• Con el propósito de evitar reflexiones

indebidas durante las mediciones, el
operador del luxómetro no debe
utilizar delantal blanco.
• El operador del instrumento no debe
interponerse entre la fuente de
iluminación y el sensor del luxómetro
Evaluación
• De acuerdo con la información obtenida durante el
reconocimiento, se establecerá la ubicación de los
puntos de medición de las áreas de trabajo
seleccionadas, donde se evaluarán los niveles de
iluminación.
Antes de las mediciones en ambientes con luz
artificial
• Encender las lámparas con
antelación, permitiendo que el
flujo de luz se estabilice; si se
utilizan lámparas de descarga,
incluyendo lámparas
fluorescentes, se debe esperar
un período de 20 minutos antes
de iniciar las lecturas.
• En instalaciones nuevas con
lámparas de descarga o
fluorescentes, se debe esperar
un periodo de 100 horas de
operación antes de realizar la
medición, y
 II. EVALUACIÓN

CONSTANTE DEL SALÓN

La constante del salón, está definida como sigue:

Donde:
Longitud del salón (a)
Ancho del salón (b)
Altura de las luminarias tomada desde el plano de trabajo (h)

Número mínimo de puntos de

medición = (ǁKǁ+ 2 )𝟐
donde “k” es el valor del
índice de local.
 II. EVALUACIÓN

CONSTANTE DEL SALÓN

PROBLEMA:
Determine el número mínimo de puntos de medición
necesarios para una planta (ambiente de trabajo) ;
donde el nivel de trabajo es a 0.85m y cuyas
dimensiones de la planta son 28,6x48,7m y una altura
de 8 m. Considere el plano de las luminarias el techo de
la planta.
 II. EVALUACIÓN

ILUMINACIÓN PROMEDIO
El cálculo del nivel promedio de iluminación, se
realiza con la siguiente expresión:

Donde:
Ep = Nivel promedio en lux.
Ei = Nivel de iluminación Medido en lux en cada
punto.
N = Número de medidas realizadas
 II. EVALUACIÓN

ILUMINACIÓN PROMEDIO
PROBLEMA:
Calcular el valor promedio de iluminación para el
siguiente ambiente de trabajo; donde, luego de
realizar mediciones con el luxómetro se obtiene los
siguientes datos:

250lux 320lux 280lux

260lux v
290lux 295lux

350lux 310lux 300lux

 II. EVALUACIÓN

ILUMINACIÓN PROMEDIO

RESOLUCIÓN:
Aplicamos la siguiente fórmula:

250:320:280:260:290:295:350:310:300
Ep = = 295 Lux
9

250lux 320lux 280lux

260lux v
290lux 295lux

350lux 310lux 300lux

 II. EVALUACIÓN
FACTOR DE UNIFORMIDAD
Valor que define la uniformidad de los niveles de iluminación en un área, con una
iluminación general, es necesario definir el nivel de iluminación promedio del área en
estudio y con ella comparar los valores medidos en cada uno de los puntos.

Donde:
FU = Factor de Uniformidad
Ep = Nivel promedio de iluminación del salón
Ei = Nivel medido en cada punto.
Siempre en el numerador estará el nivel de
menor valor es decir, Ep ó Ei y su relación debe
estar entre 0.667 –1.0.
Cuando el 75 % ó más de los puntos se
encuentren dentro del rango, indica que los
niveles de iluminación son uniformes en el
salón, es decir, hay una adecuada distribución
de la luz.
 II. EVALUACIÓN

FACTOR DE UNIFORMIDAD
PROBLEMA:
Determine si los niveles de iluminación son o no
uniformes, es decir, si existe una adecuada distribución
de la luz; para el siguiente ambiente de trabajo.

180lux 310lux 280lux

270lux v
290lux 295lux

400lux 330lux 300lux

 II. EVALUACIÓN

FACTOR DE UNIFORMIDAD
RESOLUCIÓN:
Aplicamos la siguiente relación: donde Ep = 295 Lux

FU= 180/295 = 0.61

FU= 295/310 = 0.95
FU= 280/295 = 0.95
FU= 270/295 = 0.91
FU= 290/295 = 0.98
FU= 295/295 = 1.00
FU= 295/400 = 0.74
FU= 295/330 = 0.89
FU= 295/300 = 0.98 180lux 310lux 280lux

89% puntos se encuentra

Dentro de rango de 0.67 y 1.00 v
lo cual es mayor a 75 %, 270lux 290lux 295lux
indica que los niveles de iluminación
son uniformes , es decir,
hay una adecuada distribución de la luz.
400 lux 330lux 300lux
CALCULO DE INSTALACIONES DE ALUMBRADO

1. Dimensiones del local y la altura del plano de trabajo

(Altura del suelo a la superficie de la mesa de trabajo),
normalmente es de 85 cm.

a: Longitud del salón

b: Ancho del salón
h: Altura de las luminarias tomada
desde el plano de trabajo

2.Determinar el índice del local k

3. Determinar el Nivel de Iluminancia Media
 III. CONTROL
MEDIDAS DE CONTROL

 Iluminación uniforme
 Iluminación optima
 Evitar deslumbramientos.
 Condiciones de contraste
adecuada
 Colores correctos.
PROGRAMA DIAlux
