Formato para prácticas de laboratorio STEM

CÓDIGO
PLAN DE
FECHA ASIGNATU NOMBRE DE LA ASIGNATURA
ESTUDIO
RA

PRÁCTI DURACIÓ
CA PRÁCTICA DE LABORATORIO N
No. (HORA)
1 Introducción Proteus 8 Professional 1

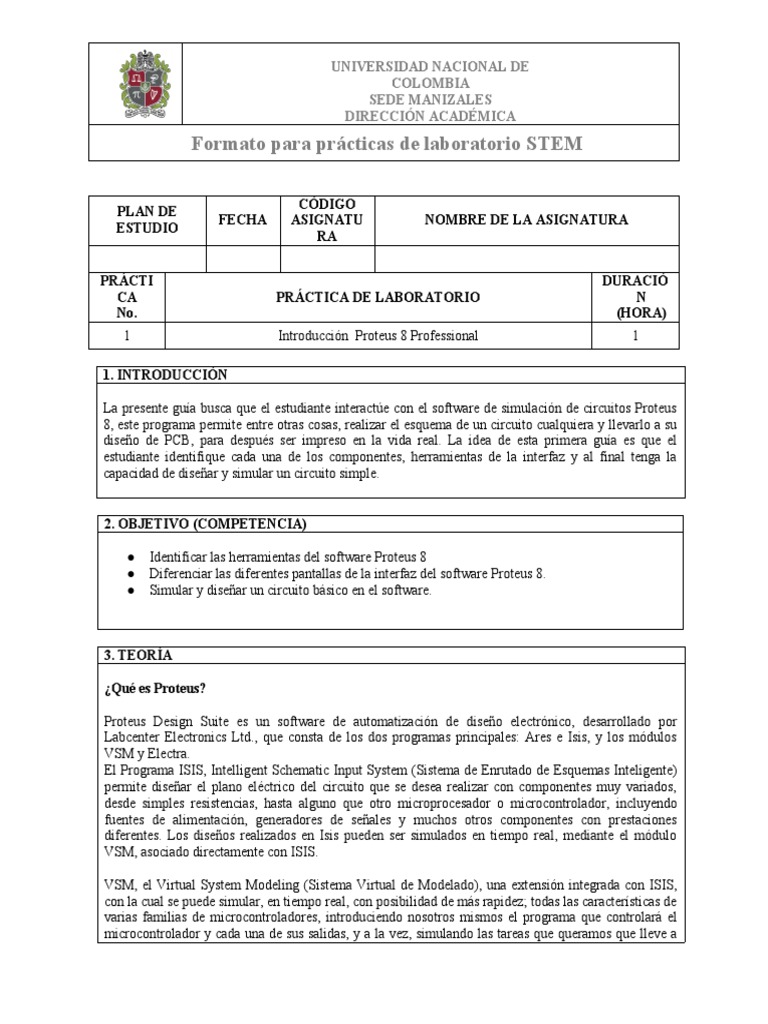

1. INTRODUCCIÓN

La presente guía busca que el estudiante interactúe con el software de simulación de circuitos Proteus
8, este programa permite entre otras cosas, realizar el esquema de un circuito cualquiera y llevarlo a su
diseño de PCB, para después ser impreso en la vida real. La idea de esta primera guía es que el
estudiante identifique cada una de los componentes, herramientas de la interfaz y al final tenga la
capacidad de diseñar y simular un circuito simple.

2. OBJETIVO (COMPETENCIA)

● Identificar las herramientas del software Proteus 8

● Diferenciar las diferentes pantallas de la interfaz del software Proteus 8.
● Simular y diseñar un circuito básico en el software.

3. TEORÍA

¿Qué es Proteus?

Proteus Design Suite es un software de automatización de diseño electrónico, desarrollado por

Labcenter Electronics Ltd., que consta de los dos programas principales: Ares e Isis, y los módulos
VSM y Electra.
El Programa ISIS, Intelligent Schematic Input System (Sistema de Enrutado de Esquemas Inteligente)
permite diseñar el plano eléctrico del circuito que se desea realizar con componentes muy variados,
desde simples resistencias, hasta alguno que otro microprocesador o microcontrolador, incluyendo
fuentes de alimentación, generadores de señales y muchos otros componentes con prestaciones
diferentes. Los diseños realizados en Isis pueden ser simulados en tiempo real, mediante el módulo
VSM, asociado directamente con ISIS.

VSM, el Virtual System Modeling (Sistema Virtual de Modelado), una extensión integrada con ISIS,
con la cual se puede simular, en tiempo real, con posibilidad de más rapidez; todas las características de
varias familias de microcontroladores, introduciendo nosotros mismos el programa que controlará el
microcontrolador y cada una de sus salidas, y a la vez, simulando las tareas que queramos que lleve a
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

cabo con el programa. Se pueden simular circuitos con microcontroladores conectados a distintos
dispositivos, como motores eléctricos, pantallas de cristal líquido (LCD), teclados en matriz, etc.
Incluye, entre otras, las familias de microcontrolador PIC, tal como PIC10, PIC12, PIC16, PIC18,
PIC24 y dsPIC33. ISIS es el corazón del entorno integrado Proteus. Combina un entorno de diseño de
una potencia excepcional con una enorme capacidad de controlar la apariencia final de los dibujos.

ARES, o Advanced Routing and Editing Software (Software de Edición y Ruteo Avanzado); es la
herramienta de enrutado, ubicación y edición de componentes, se utiliza para la fabricación de placas
de circuito impreso, permitiendo editar generalmente, las capas superficial (Top Copper), y de
soldadura (Bottom Copper).

Ventajas de Proteus:

• Potente entorno virtual para el diseño de circuitos

• Se pueden crear fácilmente circuitos impresos y verificarlos
• Diseño de placas de circuitos personalizados
• Soporte para numerosas herramientas y comandos
• Simulaciones interactivas
• Personaliza los componentes en el tablero
• Cambiar las propiedades de los componentes en el tablero
• Cambiar el nivel básico de elementos según la necesidad
• Numerosas plantillas y muchas otras características poderosas

Imagen 1. Logo de Proteus 8 Professional

4. PROCEDIMIENTO (DESCRIPCIÓN)
A) EQUIPO NECESARIO MATERIAL DE APOYO

Un computador con el software preinstalado Guía impresa y manual

B) DESARROLLO DE LA PRÁCTICA
Antes de comenzar vamos a crear un nuevo proyecto. Para ello abrimos Proteus y seguimos los pasos
descritos en las imágenes.

a) Presionamos en New Project

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 2. Interfaz de inicio

b) Modificamos el nombre y seleccionamos la ubicación donde deseamos guardar.

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 3. Interfaz de inicio

c) Modificamos la selección a “Create a schematic…” y presionamos siguiente “Next”

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 4. Interfaz de inicio

d) Modificamos la selección a “Create a PCB…” y presionamos siguiente “Next”

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 5. Interfaz de inicio

e) Presionamos siguiente “Next”

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 6. Interfaz de inicio

f) Presionamos siguiente “Next”

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 7. Interfaz de inicio

g) Presionamos finalizar “Finish”

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 8. Interfaz de inicio

h) Se nos abrirá la pantalla de diseño para PCB y también tendremos disponible la ventana
“Schematic Capture”, sobre la cual pulsaremos.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 9. Pantalla para diseño PCB

i) La presente pantalla permite diseñar y simular el circuito esquemático, esta cuenta con una
barra de herramientas de visualización y modificación del área de trabajo y otra barra para el
diseño y simulación de circuitos.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 10. Pantalla para diseño y simulación del esquemático

A continuación se mostraran las herramientas más necesarias para la simulación y creación del
esquemático.

a) En la herramienta “Component mode” damos un click (Paso 1), seguidamente pulsamos en la

P (Paso 2), ahora se nos abrirá la ventana de búsqueda de componentes “Pick Devices”. En
esta ventana podremos encontrar un sinnúmero de componentes electrónicos de todos los tipos,
en la caja de texto ponemos la referencia del componente que deseamos utilizar (Paso 3),
ejemplo resistor, transistor, diodes, battery, etc. Posteriormente damos doble click y el
componente quedara agregado a nuestra lista.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 11. Selección de componentes

b) En la herramienta “terminals mode” damos un click y nos aparecerán los diferentes terminales
que necesitaremos en nuestro esquemático, como lo son terminales de entrada de tensión, de
alimentación, de tierra (ground), entre otros. Para ponerlos en nuestra área de trabajo lo único
que debemos hacer es seleccionar un terminal y dar un click en el lugar donde deseamos que
este.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 12. Terminales

c) En la herramienta “Graph mode” damos un click y nos aparecerán los diferentes gráficos que
podemos tener en nuestra simulación, dependiendo de la señal que estemos analizando.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 13. Gráficos

d) En la herramienta “Generator mode” damos un click y encontraremos los diferentes tipos de

fuentes de alimentación con las que podremos surtir a nuestro circuito.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 14. Fuentes de alimentación

a) En la herramienta “Instruments” damos un click y encontraremos los diferentes dispositivos de

medida que podemos usar para tomar valores en nuestra simulación. Allí podremos encontrar
osciloscopios, voltímetros (AC, DC) , amperímetros (AC, DC), entre otros.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 15. Instrumentos de medición

EJEMPLO DE SIMULACIÓN

Imagen 16. Circuito básico

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Primero vamos a buscar los elementos necesarios para nuestro circuito en la pantalla de componentes.
Dando doble click en cada uno de ellos.

Imagen 17. Búsqueda de componentes

Ahora ubicaremos los compones en el área de trabajo con las conexiones adecuadas como lo indica la
imagen 16. Para unir entre un componente y otro se debe dar click en los extremos de cada
componente con el apuntador.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 18. Ubicación de componentes en área de trabajo
Notamos que los componentes no cuentan con los valores apropiados, para modificarlos, solo debemos
hacer doble click en el valor que deseamos modificar. Agregamos el valor y recordamos que solo son
válidos los (.) puntos para indicar un decimal.

Imagen 19. Modificación de valores de los componentes

Ya con los valores correspondientes pasamos a la simulación, lo único que debemos hacer es pulsar el
botón de play y stop para parar. Como vemos el LED se iluminará.
 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

Imagen 20. Simulación del circuito

 UNIVERSIDAD NACIONAL DE
COLOMBIA
SEDE MANIZALES
DIRECCIÓN ACADÉMICA

Formato para prácticas de laboratorio STEM

CUESTIONARIO

Modelo
No. Grupo
Utilizado
Integrante 1 Documento ID

Integrante 2 Documento ID

Integrante 3 Documento ID

Integrante 4 Documento ID

1. Identifique el tipo de circuito y mida la corriente con el dispositivo correcto de la sección

de “Instruments”.
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________
2. Con los instrumentos de medición disponibles en “Instruments” indicar los valores de
caída de tensión en la resistencia y en el diodo LED.

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________

3. Explique ¿Qué pasaría si la a fuente de alimentación (batería- CELL) no se le modifica su

valor original de 1.5 V?
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
__________________________________________________

4. Explique ¿Qué pasaría si a la resistencia no se le modifica su valor original de 10KΩ?

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
__________________________________________________
