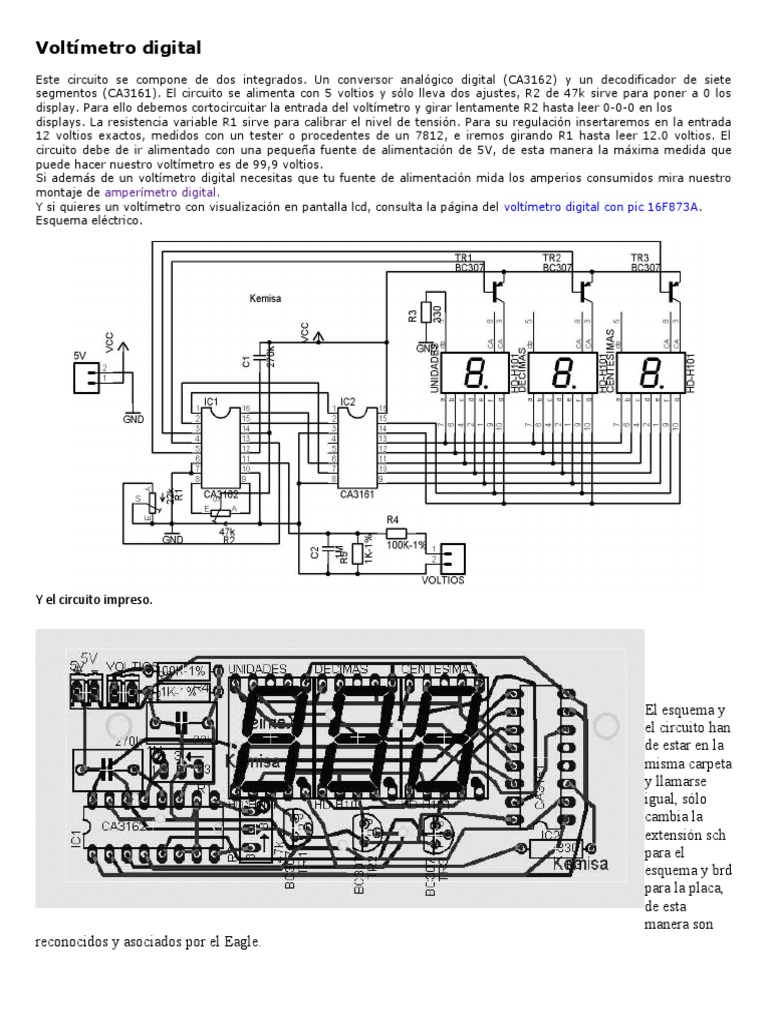

Voltímetro digital

Este circuito se compone de dos integrados. Un conversor analógico digital (CA3162) y un decodificador de siete
segmentos (CA3161). El circuito se alimenta con 5 voltios y sólo lleva dos ajustes, R2 de 47k sirve para poner a 0 los
display. Para ello debemos cortocircuitar la entrada del voltímetro y girar lentamente R2 hasta leer 0-0-0 en los
displays. La resistencia variable R1 sirve para calibrar el nivel de tensión. Para su regulación insertaremos en la entrada
12 voltios exactos, medidos con un tester o procedentes de un 7812, e iremos girando R1 hasta leer 12.0 voltios. El
circuito debe de ir alimentado con una pequeña fuente de alimentación de 5V, de esta manera la máxima medida que
puede hacer nuestro voltímetro es de 99,9 voltios.
Si además de un voltímetro digital necesitas que tu fuente de alimentación mida los amperios consumidos mira nuestro
montaje de amperímetro digital.
Y si quieres un voltímetro con visualización en pantalla lcd, consulta la página del voltímetro digital con pic 16F873A.
Esquema eléctrico.

Y el circuito impreso.

El esquema y
el circuito han
de estar en la
misma carpeta
y llamarse
igual, sólo
cambia la
extensión sch
para el
esquema y brd
para la placa,
de esta
manera son
reconocidos y asociados por el Eagle.
Voltímetro digital con ICL7106
En nuestro banco de trabajo, todo instrumento es importante y necesario. en esta oportunidad queremos invitarlos a
ensamblar este voltímetro digital diseñado con el ICL7106, que es completamente el corazón, cuerpo y alma del
voltímetro, por así decirlo.

Los ILC7106 y ICL7107 son convertidores analógico a digital. Para visualizar los valores se utilizan 3 ½ dígitos utilizando
display de 7 segmentos, para nuestro voltímetro hemos utilizado 4. Esto es posible ya que estos circuitos integrados están
diseñados para interactuar con pantallas de cristal líquido (LCD); el ICL7106 o ILC7107 exhibirá los resultados conectado
directamente a los display.

Los pines 19 y 20 se conectarán a los pines 4, 6 y 10 del DS1 para formar el ½ dígito. Luego, los pines del 15 al 22 se
conectarán a los pines 1, 2, 4, 6, 7, 9 y 10 del DS2; los mismos pines, pero del DS3, se alimentarán de los pines 9, 10, 11, 12,
13, 14 y 25. Por último, los pines del ICL7106, Nos. 2, 3, 4, 5, 6 7 y 8, serán los encargados de proveer información al DS4 al
mismo número de pines.

R3 y C4 son los encargados de fijar la frecuencia del reloj interno del ICL7106, C2 neutraliza las fluctuaciones en el voltaje de
referencia interno y aumenta la estabilidad de la display; R7 controla el rango de medición del voltímetro, con el valor de
10K las mediciones van de 0 a 180 voltios, si deseas ampliar el rango experimenta con 12K para llegar de 0 a 200 voltios.
Lo ideal de este voltímetro digital es que utiliza pocos componentes externos, esta es otra de las características que lo hacer
muy especial.

El circuito se debe de alimentar con una fuente simétrica de +5 0 -5

Lista de componentes

Capacitores
C1: 0.1µF.
C2: 0.47 µF.
C3: 0.22 µF.
C4: 100: pF.
C5: 0.02 µF.
Semiconductores
IC1: ICL7106 o ICL7107
DS1, DS1, DS3; DS4: Display de 7 segmentos ánodo común.
Resistores
R1: 24 KΩ
R2: 47 KΩ
R3: 100KΩ
R4: 20 KΩ minipot.
R5: 1 MΩ
R6: 560 Ω
R7: 10 KΩ
