FACULTAD:

INGENIERIAS Y TECNOLÓGICAS
UNIVERSIDAD POPULAR DEL CESAR
PROGRAMA:
INGENIERIA ELECTRONICA
ASIGNATURA: AÑO:
ELECTRONICA DE POTENCIA 2021-II

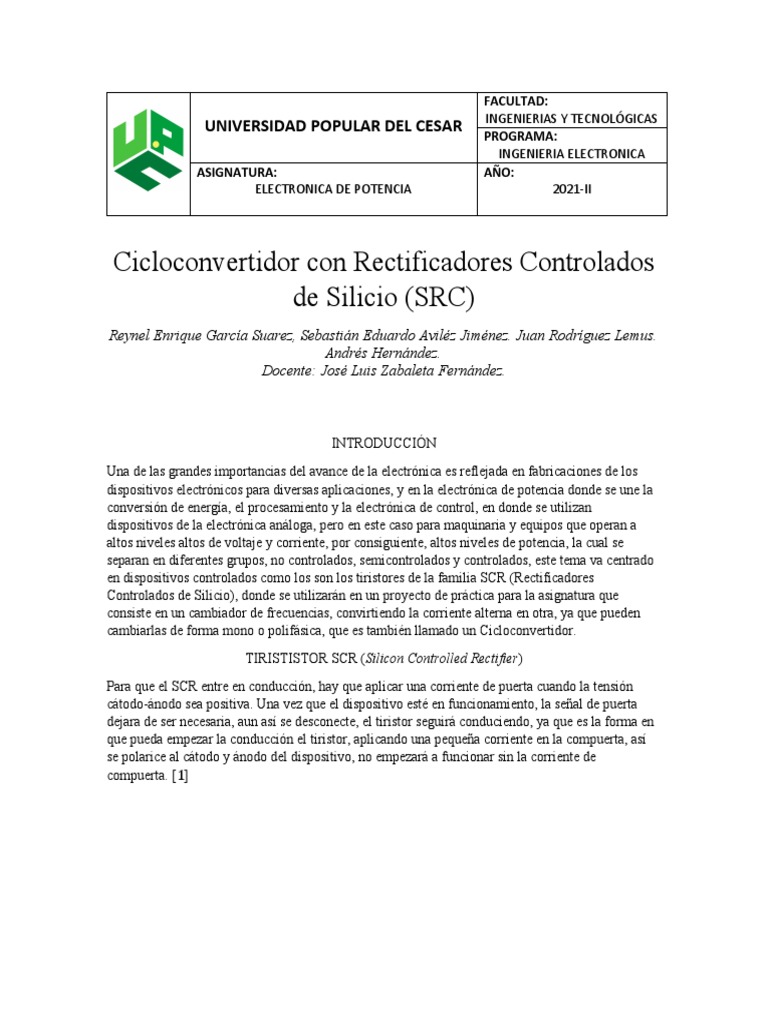

Cicloconvertidor con Rectificadores Controlados

de Silicio (SRC)
Reynel Enrique García Suarez, Sebastián Eduardo Aviléz Jiménez. Juan Rodríguez Lemus.
Andrés Hernández.
Docente: José Luis Zabaleta Fernández.

INTRODUCCIÓN
Una de las grandes importancias del avance de la electrónica es reflejada en fabricaciones de los
dispositivos electrónicos para diversas aplicaciones, y en la electrónica de potencia donde se une la
conversión de energía, el procesamiento y la electrónica de control, en donde se utilizan
dispositivos de la electrónica análoga, pero en este caso para maquinaria y equipos que operan a
altos niveles altos de voltaje y corriente, por consiguiente, altos niveles de potencia, la cual se
separan en diferentes grupos, no controlados, semicontrolados y controlados, este tema va centrado
en dispositivos controlados como los son los tiristores de la familia SCR (Rectificadores
Controlados de Silicio), donde se utilizarán en un proyecto de práctica para la asignatura que
consiste en un cambiador de frecuencias, convirtiendo la corriente alterna en otra, ya que pueden
cambiarlas de forma mono o polifásica, que es también llamado un Cicloconvertidor.
TIRISTISTOR SCR (Silicon Controlled Rectifier)
Para que el SCR entre en conducción, hay que aplicar una corriente de puerta cuando la tensión
cátodo-ánodo sea positiva. Una vez que el dispositivo esté en funcionamiento, la señal de puerta
dejara de ser necesaria, aun así se desconecte, el tiristor seguirá conduciendo, ya que es la forma en
que pueda empezar la conducción el tiristor, aplicando una pequeña corriente en la compuerta, así
se polarice al cátodo y ánodo del dispositivo, no empezará a funcionar sin la corriente de
compuerta. [1]
 Figura 1. SK-02/400 SCR de alta potencia, simbología del
Tiristor, y SCR 2N6397, tomado de la web: http://electronicapractica2012.blogspot.com/2012/06/scr-y-triac.html.

Aplicaciones del SCR: Se extiende desde la rectificación de corrientes alternas, en lugar de los
diodos convencionales, hasta la realización de determinadas conmutaciones de baja potencia en
circuitos electrónicos, pasando por los onduladores o transformadores que transforman la corriente
continua en alterna. La principal ventaja que presentan frente a los diodos cuando se les utiliza
como rectificadores es que su entrada en conducción estará controlada por la señal de puerta. De
esta forma se podrá variar la tensión continua de salida si se hace variar el momento del disparo ya
que se obtendrán diferentes ángulos de conducción del ciclo de la tensión o corriente alterna de
entrada. Además el tiristor se bloqueará automáticamente al cambiar la alternancia de positiva a
negativa ya que en este momento empezará a recibir tensión inversa. Por lo anteriormente señalado
el SCR tiene una gran variedad de aplicaciones, entre ellas están en Controles de Relevador,
Circuitos de Retardo de Tiempo, Fuentes de alimentación Reguladas, Cargador de Baterías, y una
de las aplicaciones en la cual se va a realizar que es un Cicloconvertidor.

CICLOCONVERTIDOR.
Tradicionalmente la conversión AC-AC se llevaba a cabo en dos etapas: primero de AC – CD con
un rectificador y luego de CD – AC mediante un inversor. Los cicloconvertidores son circuitos
diseñados para llevar a cabo la conversión AC-AC sin esas dos etapas, lo que eleva el rendimiento
y reduce la cantidad de componentes necesarios. La aplicación típica de este circuito es en
el control de velocidad de motores síncronos y de inducción por medio de variación de la
frecuencia. En la figura 1 se muestra el diagrama de bloques de un cicloconvertidor.

Fig. 2 Diagrama de Bloques de un Cicloconvertidor, tomado

de la Web: https://www.academia.edu/6399769/Cicloconvertidor

Algunos usos de cicloconvertidores son:

Impulsiones de molinos del cemento.
Control de motores de inducción.
Propulsión de vehículos.
 Calentamiento por alta frecuencia.
Molinos que para triturar minerales.
Excavadoras de minas.

Fig. 3 Flujo y conversión de corriente de un

Cicloconvertidor de forma bidireccional, tomado de la Web:
https://es.slideshare.net/FrankLenAranda/cicloconvertidores-trifsicos-con-modulacin-de-ancho-de-
pulso

Fig. 4 Cicloconvertidor monofásico a monofásico

con Tiristores SCR, tomado de la Web: http://cesarpfc.50webs.com/pu5.htm

PROCEDIMIENTO.
El proyecto consiste en utilizar tiristores SCR con el objetivo de variar la frecuencia de un motor, se
hace mediante pequeños pulsos que activaran los tiristores y la frecuencia será manejada por medio
de un Microcontrolador (µC) PIC 18F4550.
Se debe utilizar Tiristores con una corriente de compuerta (Ig) lo suficientemente pequeña que
pueda activar los tiristores, pero que puedan soportar.

Fig. 5 Esquemático del Cicloconvertidor manejado con n Microcontrolador.

El Microcontrolador por medio de los pulsos envían una corriente pequeña, para activar y los Tiristores y
poner el movimiento el motor, variando la frecuencia.

El Microcontrolador tiene también en su salida, un par de interruptores que activa y desactiva los SCR
logrando variar la frecuencia.
Nota: Es necesario utilizar motores con campo magnético, ya que se puede averiar los motores
convencionales debido al cambio de frecuencia, que en este caso, se varia de 60Hz, 30Hz y 20Hz.
A continuación se presentará imágenes de diferentes frecuencias presentes en el motor a través de un
osciloscopio:

Fig. 6 Cicloconvertidor a 10Hz.

Fig. 7 Cicloconvertidor a 20Hz.

Fig. 8 Cicloconvertidor a 30Hz.

El Microcontrolador está dirigido a través de un código utilizado en el lenguaje de programación Assembler por medio del
editor de programación Mplab versión 5.05.
Fig. 9 Plataforma de desarrollo Mplab
Este es el código que programará al Microcontrolador.

Materiales para el proyecto:

 Motor.
 Tiristores SCR BT151.
 Transistores 2N2222 (Opcional).
 Resistencias de 1KΩ.
 Resistencias de 10KΩ.
 Amplificador Operacional LM311.
 Transformador de 120V a 12V.
  Microcontrolador PIC 18F4550.
 Interruptores.

Nota: Los transistores son opcionales para la activación del Tiristor si la corriente no es suficiente para que
empiece a conducir.

Bibliografía

[1] D. W. Hart, Electrónica de Potencia, Valparaiso, Indiana: Pearson Prentice Hall, 2001.

[2] D. Anton, «Electrónica Industrial,» 11 Enero 2017. [En línea]. Available:

https://electronicaindustrialpsm.wordpress.com/aplicaciones-scr/. [Último acceso: 11
Septiembre 2021].

[3] Cicloconvertidores, «Academia,» [En línea]. Available:

https://www.academia.edu/6399769/Cicloconvertidor. [Último acceso: 12 Septiembre
2021].
