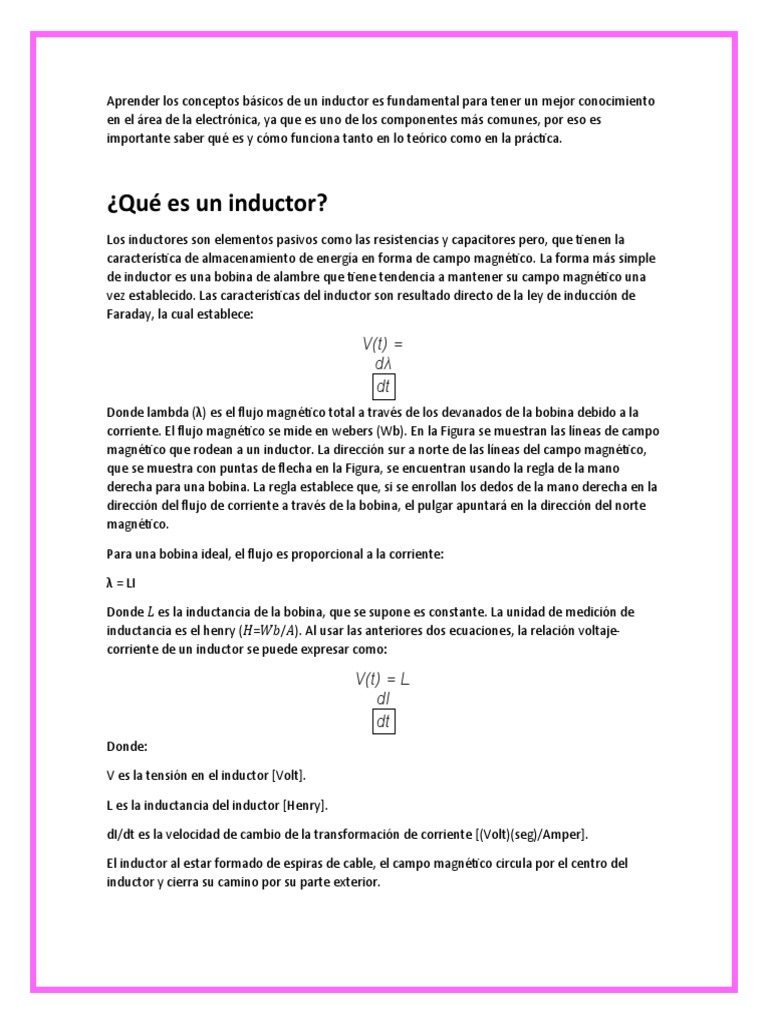

Aprender los conceptos básicos de un inductor es fundamental para tener un mejor conocimiento

en el área de la electrónica, ya que es uno de los componentes más comunes, por eso es
importante saber qué es y cómo funciona tanto en lo teórico como en la práctica.

¿Qué es un inductor?
Los inductores son elementos pasivos como las resistencias y capacitores pero, que tienen la
característica de almacenamiento de energía en forma de campo magnético. La forma más simple
de inductor es una bobina de alambre que tiene tendencia a mantener su campo magnético una
vez establecido. Las características del inductor son resultado directo de la ley de inducción de
Faraday, la cual establece:

V(t) =
dλ
dt
Donde lambda (λ) es el flujo magnético total a través de los devanados de la bobina debido a la
corriente. El flujo magnético se mide en webers (Wb). En la Figura se muestran las líneas de campo
magnético que rodean a un inductor. La dirección sur a norte de las líneas del campo magnético,
que se muestra con puntas de flecha en la Figura, se encuentran usando la regla de la mano
derecha para una bobina. La regla establece que, si se enrollan los dedos de la mano derecha en la
dirección del flujo de corriente a través de la bobina, el pulgar apuntará en la dirección del norte
magnético.

Para una bobina ideal, el flujo es proporcional a la corriente:

λ = LI

Donde 𝐿 es la inductancia de la bobina, que se supone es constante. La unidad de medición de

inductancia es el henry (𝐻=𝑊𝑏/𝐴). Al usar las anteriores dos ecuaciones, la relación voltaje-
corriente de un inductor se puede expresar como:

V(t) = L
dI
dt
Donde:

V es la tensión en el inductor [Volt].

L es la inductancia del inductor [Henry].

dI/dt es la velocidad de cambio de la transformación de corriente [(Volt)(seg)/Amper].

El inductor al estar formado de espiras de cable, el campo magnético circula por el centro del
inductor y cierra su camino por su parte exterior.
Una característica interesante del inductor es que se oponen a los cambios bruscos de la corriente
que circula por ellos. Esto significa que, a la hora de modificar la corriente que circula por ellos
(ejemplo: ser conectada y desconectada a una fuente de alimentación de corriente continua) ésta
intentará mantener su condición anterior.

Los componentes inductores típicos varían en valor de 1 𝜇𝐻 a 100 𝑚𝐻. La inductancia es

importante a considerar en los motores, relevadores, solenoides, algunas fuentes de poder y
circuitos de alta frecuencia. Aunque algunos fabricantes tienen sistemas de codificación para los
inductores, no hay un método estándar. Con frecuencia, el valor se imprime directamente en el
dispositivo, por lo general en 𝜇𝐻 o 𝑚𝐻.

Construcción
Un inductor está constituido normalmente por una bobina de conductor, típicamente alambre o
hilo de cobre esmaltado. Existen inductores con núcleo de aire o con núcleo hecho de material
ferroso (por ejemplo, acero magnético), para incrementar su capacidad de magnetismo.

Los inductores también pueden estar construidos en circuitos integrados, usando el mismo
proceso utilizado para realizar microprocesadores. En estos casos se usa, comúnmente,
el aluminio como material conductor. Sin embargo, es raro que se construyan inductores dentro
de los circuitos integrados; es mucho más práctico usar un circuito llamado "girador" que,
mediante un amplificador operacional, hace que un condensador se comporte como si fuese un
inductor.

El inductor consta de las siguientes partes:7

Devanado inductor: Es el conjunto de espiras destinado a producir el flujo magnético, al ser

recorrido por la corriente eléctrica.

Culata: Es una pieza de sustancia ferromagnética, no rodeada por devanados, y destinada a unir
los polos de la máquina.

Pieza polar: Es la parte del circuito magnético situada entre la culata y el entrehierro, incluyendo el
núcleo y la expansión polar.

Núcleo: Es la parte del circuito magnético rodeada por el devanado inductor.

Expansión polar: Es la parte de la pieza polar próxima al inducido y que bordea al entrehierro.

Polo auxiliar o de conmutación: Es un polo magnético suplementario, provisto o no, de devanados

y destinado a mejorar la conmutación. Suelen emplearse en las máquinas de mediana y gran
potencia.

También pueden fabricarse pequeños inductores, que se usan para frecuencias muy altas, con un
conductor pasando a través de un cilindro de ferrita o granulado.
Función
Los inductores funcionan gracias a su forma de espiral la cual aprovecha una mezcla de tres reglas
o leyes que relacionan las corrientes eléctricas con los campos magnéticos así que vamos a
analizar cada una de ellas por separado y luego veremos su funcionamiento conjunto.

La primera de ellas la descubrió Hanz Christian Oersted y es que una corriente eléctrica, es decir, el
movimiento de los electrones a través de un conductor es capaz de generar un campo magnético y
debido a esta relación dependiente entre ambas características es que también se usa
comúnmente el término campo electromagnético.

Una forma de recordar la dirección de este campo electromagnético es utilizando la regla de la

mano derecha, en la cual, si apuntamos nuestro pulgar en la dirección de la corriente entonces la
dirección en que apuntan el resto de nuestros dedos será la misma que la del campo magnético.

Generado, aunque tengan cuidado con esta parte porque si bien en la mayoría de mis vídeos
represento la corriente eléctrica con electrones que poseen carga negativa y se mueven del polo
negativo de una fuente de voltaje hacia el polo positivo ya que podríamos decir que técnicamente
es la forma más correcta.
Aquí usaremos la dirección de la corriente convencional, es decir, representando cargas positivas
moviéndose en la dirección contraria. No es una gran diferencia, pero afecta el resultado al aplicar
la regla de la mano derecha.

La segunda ley es la ley de inducción electromagnética de Michael Faraday la cual nos dice en
términos simples que la variación de un campo magnético puede inducir un voltaje tal como lo
vimos en el capítulo sobre generadores eléctricos donde al mover un imán de manera cíclica cerca
de un cable se generaba una corriente alterna, pero hay que notar que cuando la ley de Faraday
habla de una variación del campo magnético no se refiere específicamente a una variación en su
posición como en el ejemplo del generador, sino que puede ser también una variación en la fuerza
de este campo magnético.

Y por último en tercer lugar tenemos la ley de Heinrich Lenz la cual nos dice que cuando
generamos una corriente eléctrica mediante un campo magnético, como en el caso de los
generadores, la dirección de esta corriente inducida es tal que genera un campo magnético que se
opone al campo magnético que la generó en primer lugar. Ahora que entendemos esto estamos
listos para ver qué es lo que ocurre realmente en un inductor.
 Inductor
 bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de
la autoinducción, almacena energía en forma de campo magnético.1

Igualmente se define como inductor, también llamado bobina, estrangulador o reactor, es

un pasivo de dos terminales componente eléctrico que almacena energía en un campo
magnético cuando la corriente eléctrica fluye a través de él. 2 Un inductor suele consistir en un
cable aislado enrollado en una bobina.

Cuando la corriente que circula por la bobina cambia, el campo magnético que varía en el tiempo
induce una fuerza electromotriz. (f.e.m.) ( tensión) en el conductor, descrita por la ley de
inducción de Faraday. Según la ley de Lenz, la tensión inducida tiene una polaridad (dirección) que
se opone al cambio de corriente que la ha creado. Como resultado, los inductores se oponen a
cualquier cambio en la corriente que los atraviesa.

Un inductor se caracteriza por su inductancia, que es la relación entre la tensión y la tasa de

cambio de la corriente. En el Sistema Internacional de Unidades (SI), la unidad de inductancia es
el Henry (H), llamada así por el científico estadounidense del siglo XIX Joseph Henry. En la
medición de circuitos magnéticos, equivale a weber/amperio. Los inductores tienen valores que
suelen oscilar entre 1 µH (10-6 H) y 20 H. Muchos inductores tienen un núcleo magnético hecho de
hierro o ferrita dentro de la bobina, que sirve para aumentar el campo magnético y, por tanto, la
inductancia. Junto con los condensadores y las resistencias, los inductores son uno de los tres
elementos pasivos lineales que componen los circuitos electrónicos. Los inductores son muy
utilizados en los equipos electrónicos de corriente alterna (CA), especialmente en los equipos de
radio. Se utilizan para bloquear la CA y permitir el paso de la CC; los inductores diseñados para
este fin se denominan bobinas. También se emplean en filtro electrónicos para separar señales de
diferentes frecuencias, y en combinación con condensadores para hacer circuitos sintonizados,
utilizados para sintonizar receptores de radio y televisión.

Energía en un inductor
Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno
de la autoinducción, almacena energía en forma de campo magnético. Un inductor está
constituido usualmente por una cabeza hueca de una bobina de conductor, típicamente alambre o
hilo de cobre esmaltado.
Inductores en serie

Cuando los inductores están conectados en serie, la inductancia total es la suma de las
inductancias de los inductores individuales. Para entender por qué esto es así, considere lo
siguiente: la medida definitiva de inductancia es la cantidad de voltaje que cae a través de un
inductor para una tasa dada de cambio de corriente a través de él. Si los inductores se conectan en
serie (compartiendo la misma corriente y viendo la misma tasa de cambio en la corriente),
entonces el voltaje total caído como resultado de un cambio en la corriente será aditivo con cada
inductor, creando un voltaje total mayor que cualquiera de los inductores individuales solos.
Mayor voltaje para la misma tasa de cambio en la corriente significa mayor inductancia.

Por lo tanto, la inductancia total para inductores en serie es mayor que cualquiera de las
inductancias de inductores individuales. La fórmula para calcular la inductancia total en serie es la
misma forma que para calcular las resistencias en serie:

Inductores en paralelo
Cuando los inductores están conectados en paralelo, la inductancia total es menor que cualquiera
de las inductancias de los inductores paralelos. Nuevamente, recuerde que la medida definitiva de
inductancia es la cantidad de voltaje que cae a través de un inductor para una tasa dada de cambio
de corriente a través de él. Dado que la corriente a través de cada inductor paralelo será una
fracción de la corriente total, y el voltaje a través de cada inductor paralelo será igual, un cambio
en la corriente total dará como resultado una menor caída de voltaje en la matriz paralela que
para cualquiera de los inductores considerados por separado. En otras palabras, habrá menos
caída de voltaje a través de inductores paralelos para una tasa de cambio de corriente dada que
para cualquiera de esos inductores considerados por separado, porque la corriente total se divide
entre ramas paralelas. Menos voltaje para la misma tasa de cambio en la corriente significa menos
inductancia.
Por lo tanto, la inductancia total es menor que cualquiera de las inductancias de los inductores
individuales. La fórmula para calcular la inductancia total paralela es la misma forma que para
calcular resistencias paralelas:

Las inductancias se
suman en serie.
Las inductancias disminuyen en paralelo.
