Cimentaciones ZapCombinadas

MSc. Ing. Victor E. Arana V.
20/01/2021

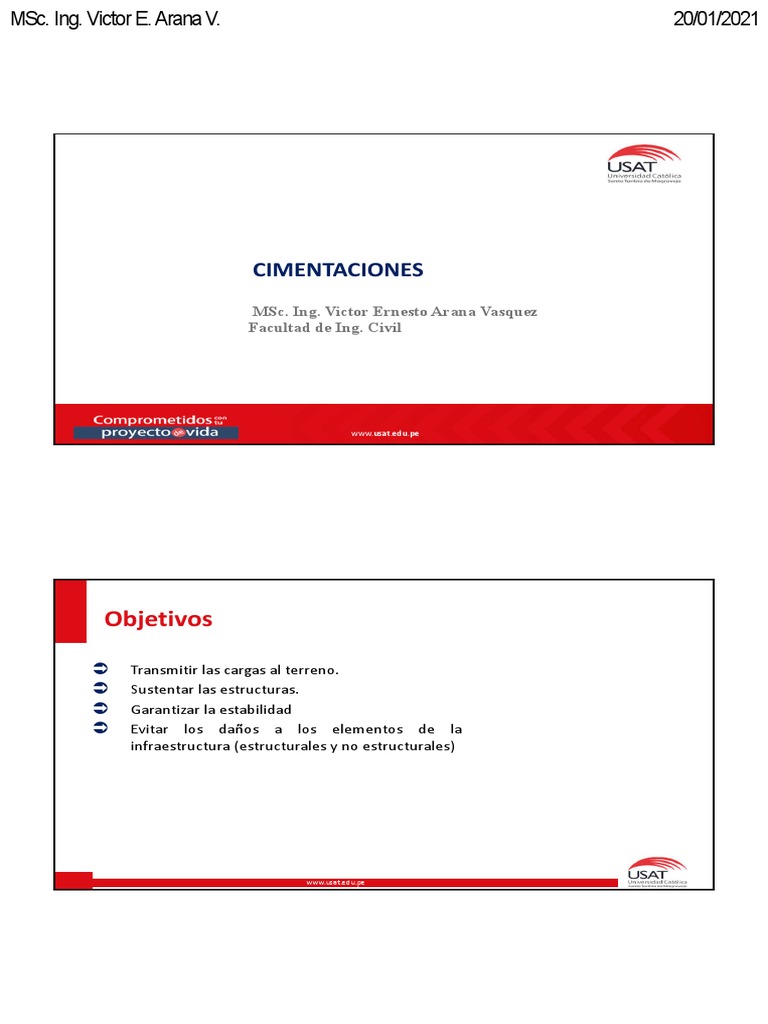

CIMENTACIONES
MSc. Ing. Victor Ernesto Arana Vasquez
Facultad de Ing. Civil
www.usat.edu.pe
www.usat.edu.pe
Objetivos
 Transmitir las cargas al terreno.

 Sustentar las estructuras.
 Garantizar la estabilidad
 Evitar los daños a los elementos de la
infraestructura (estructurales y no estructurales)
www.usat.edu.pe
MSc. Ing. Victor E. Arana V. 20/01/2021
Zapata Combinada
www.usat.edu.pe
Fuerzas Internas, Modelo y Diseño

Zapata Combinada
La zapata combinada transmite la fuerza de varios

elementos verticales cercanos
• Se modelan las cargas de los elementos en
conjunto. Y se determina un sistema equivalente
de carga vertical más un momento
Sistema Equivalente
PyM
www.usat.edu.pe
Dimensionamiento
Se realiza el cálculo para que las presiones del terreno no sean superadas
www.usat.edu.pe
Dimensionamiento
Si se genera mayores
excentricidades, se puede tratar
como una zapata aislada para el
cálculo de presiones
www.usat.edu.pe
Dimensionamiento
Conocidos P1, P2, M1 y M2, se obtiene un centro de gravedad de cargas y se

dimensiona un área centrada coincidente con el C. de G. de las cargas. El
dimensionamiento considerará:
P1 +P2 K
A=
σ
Teniendo en cuenta un valor de K de 1.1 para considerar el peso propio, y una presión reducida(menor a
la del suelo) con el fin de dar holgura para los momentos desismo.
En el caso de terrenos blandos (1 kg/cm²) se obtienen pesos propios de las zapatas que llegan a
representar hasta el 20% de la suma de cargas actuantes debiendo considerarse un factor K de 1.2.
www.usat.edu.pe
Dimensionamiento
Evaluada esta primera área tentativa, se obtienen los lados de la zapata (B y L)

considerando L/2 a cada lado del centro de gravedad de las cargas, de tal manera que se eliminen las
excentricidades de las cargas de gravedad; la relación entre B y L tratará de guardar cierta lógica para
mantener volados más o menos similares en las dos direcciones.
Luego se verificará las presiones reales teniendoen cuenta los momentos de sismo.
P1+P2+PP
σ= +6 Ms1+Ms2
B∗L B∗L2
Donde P1 y P2 incluyen las axiales de sismo de las dos columnas con su respectivo signo y Ms1 y Ms2 son
los momentos de sismo en 1 y2.
www.usat.edu.pe
Para los momentos en secciones longitudinales

tomamos franjas unitarias transversales
www.usat.edu.pe
Para los momentos en secciones transversales usamos un modelo

simple unidemensional con todo el ancho (b) de la zapata
• Se modela como una viga con apoyos

intermedios y carga distribuida igual a la
distribución de presiones.
• El análisis y diseño se realiza para todo el
ancho b. Si existe una placa rígida, la viga se
modela con brazos rígidos.
www.usat.edu.pe
Cargas, Deformación y Refuerzos de las zapatas

combinadas
www.usat.edu.pe
Colación del refuerzo de la zapata combinada
Note que para el modelamiento también se puede asumir una distribución lineal o
constante de las presiones. El modelamiento de la respuesta del suelo pueden ser
los presentados en zapatas aisladas.
www.usat.edu.pe
Ejemplo del Refuerzo de Zapata Combinada
www.usat.edu.pe
Ejemplo
Diseño de Zapata Combinada (Rígida y con momento)
Ejemplo de Datos:
La presión del terreno es de 2 kg/cm²
Luz entre columnas= 3.30m. (entre caras interiores)
Columna-1: .40mx.60m
Columna-2: .40mx.80m .60 3.30 .80
.40 .40
C-1 C-2
(*) Las dos columnas tienen axiales de sismo simultáneamente en compresión o

tracción (las dos comprimidas o las dos traccionadas simultáneamente)
www.usat.edu.pe
Ejemplo
Cargas:
Pm= 120 ton

Pv= 70 ton
Dirección longitudinal: Dirección transversal: Mm=

Mm= 8 ton x m (horario) 6 ton x m (horario) Mv= 4
Mv= 6 ton x m (horario) ton x m (horario) Psy= 12
Psx= 20 ton (*) ton (*)
Msx= 9 ton x m Msy= 6 ton x m
www.usat.edu.pe
Ejemplo
Cargas:
Pm= 200 ton

Pv= 115 ton
Dirección longitudinal: Dirección transversal:

Mm= 3 ton x m (horario) Mm= 7 ton x m (horario)
Mv= 1.5 ton x m (horario) Mv= 5 ton x m (horario)
Psx= 15 ton (*) Psy= 13 ton (*)
Msx= 10 ton x m Msy= 7 ton x m
www.usat.edu.pe
Ejemplo
1ra Verificación (sin sismo):
Estimación de peso propio: 15% de suma de cargas (suelo intermedio)
120+70+200+115 1.15
A= = 34.16m2
17
Se trabaja con σ=17 ton/m² dando holgura para las verificaciones posteriores con
sismo.
www.usat.edu.pe
Ejemplo
Determinación del Centro de Gravedad estático (tomando momentos en el eje de la primera columna)
8 +6 +200 4 +115 4 +3 +1.5 1278.50

xg = = = 2.53 m (redondeamos a 2.55m)
120+70+200+115 505
Cálculo de dimensiones B y L:
Si hacemos
L= 8.00 m B= 34.16 / 8.00 = 4.27 (B=4.30 m)

L= 9.00 m B= 34.16 / 9.00 = 3.79 (B=3.80 m)
www.usat.edu.pe
Ejemplo
Se obtienen los siguientes volados ( L/2 a cada lado de xg ):
Para L= 8.0 volado izquierdo=1.15 m.

volado derecho = 2.15 m.
B=4.30 volado transversal=1.95 m.
Para L= 9.0 volado izquierdo=1.65 m.

B=3.80 volado transversal=1.70 m.
De estas dos soluciones, la primera parece más lógica, pues tiene volados
relativamente más parecidos ( los críticos serán 2.15 y 1.95 m )
www.usat.edu.pe
Ejemplo
Verificación con Momentos de Cargas de Gravedadtransversales:
Como ya se ha centrado la zapata en el sentido longitudinal, solo interesarán los

momentos transversales:
1.15
σ1= σ3 =
120+70 +200 +115 +6 6 +4 +7+5 = 580.75 + 132.00
8 x4.30 8x 4.302 34.40 147.92
σ1= σ3= 16.88 + 0.89 = 17.80 ton/m2
σ2= σ4= 16.88 - 0.89 = 15.99ton/m2 C-1 C-2

www.usat.edu.pe
Ejemplo
2da Verificación (Considerando 50% de carga viva en laColumna-1):
En este caso las cargas ya no estarán centradas en la dirección longitudinal; por tanto hallamos un nuevo
centro de gravedad de las cargas. Tomando momentos en el eje de la columna izquierda:
Como la zapata anterior estaba centrada a 2.55m, se tendrá una excentricidad de

0.16 m. y se mantiene la acción de los momentos transversales, pero considerando el 50% del momento
vivo en la Columna-1.
www.usat.edu.pe
Ejemplo
2da Verificación (Considerando 50% de carga viva en laColumna-1):
1.15
σ1 =
120 +35 +200+115
+6 470 (0.16)
+6 6 +2 +7+5
8 x4.30 4.30 x82 8 x4.302
σ1 = 15.71 + 1.64 + 0.81 = 18.16 ton/m2
σ2 = 15.71 - 1.64 + 0.81 = 14.88 ton/m2
σ3 = 15.71 + 1.64 - 0.81 = 16.54 ton/m2
σ4 = 15.71 - 1.64 - 0.81 = 13.26 ton/m2
www.usat.edu.pe
Ejemplo
3ra Verificación (Considerando 50% de carga viva en la Columna-2):
Tomando momentos en el eje de la columnaizquierda:
Ahora se tendrá una excentricidad contraria pues la zapata está centrada a 2.55 m. (e=-0.21 m.) y se
mantienen los momentos de la dirección transversal, teniendo en cuenta el 50% del momento vivo en la
Columna-2.
www.usat.edu.pe
Ejemplo
3ra Verificación (Considerando 50% de carga viva en la Columna-2):
1.15
σ1 =
120 +70 +200+57.5
−6 447.5 (0.21)
+6 6 +4 +7+2.5
8 x4.30 4.30 x82 8 x4.302
σ1= 14.96 –2.05 + 0.79 = 13.70 ton/m2
σ2= 14.96 - 2.05 - 0.79 = 12.12 ton/m2
σ3 = 14.96 + 2.05 + 0.79 = 17.80 ton/m2
σ4 = 14.96 + 2.05 - 0.79 = 16.22 ton/m2
www.usat.edu.pe
Ejemplo
Verificación considerando el sismo longitudinal:
Para esta verificación consideramos solo el caso de la carga estática total (No hacemos alternancia de carga
viva).
En este caso es necesario observar si los axiales de sismo son en tracción o compresión
según sean los momentos en sentido horario o antihorario.
Aclarando los datos del ejemplo diremos que los axiales son de tracción si los momentos son
antihorarios.
www.usat.edu.pe
Ejemplo
4ta Verificación (Caso de momentos sísmicos antihorarios):
Cargas axiales:
P1= 120 + 70 –20 = 170 ton
P2= 200 + 115 -15 = 300 ton
Momentos longitudinales:
M1= 8 + 6 –9 = 5 ton x m
(No se considera sismo longitudinal y
M2= 3 + 1.5 -10 = -5.5 ton x m
transversal simultáneamente pues los
Momentos transversales: análisis se hacen independientemente
M1= 6 + 4 = 10 ton x m para cada dirección con el 100% de sismo)
M2= 7 + 5 = 12 ton x m
www.usat.edu.pe
Ejemplo
4ta Verificación (Caso de momentos sísmicos antihorarios):
Centro de Gravedad de las cargas en la dirección longitudinal (eje X): tomando momentos en el eje de la
columna izquierda
x = 300 4 +5 −5.5 = 1199.5 = 2.552m

g 170+300 470
Prácticamente coincide con el Centro de Gravedad de la zapata y portanto:
170+300 1.15 6 6 + 4 + 7 +5
σ1 = +
8x4.30 8 x4.302
σ1= σ3= 15.71 + 0.89= 16.60 ton/m2 σ2= σ4= 15.71 -
0.89= 14.82ton/m2
www.usat.edu.pe
Ejemplo
5ta Verificación (Caso de momentos sísmicos horarios):
Cargas axiales:
P1= 120 + 70 + 20 = 210 ton
P2= 200 + 115 +15 = 330 ton
Momentos longitudinales:
M1= 8 + 6 + 9 = 23 ton x m
(No se considera sismo longitudinal y
M2= 3 + 1.5 +10 = 14.5 ton x m
transversal simultáneamente pues los
Momentos transversales: análisis se hacen independientemente
M1= 6 + 4 = 10 ton x m para cada dirección con el 100% de sismo)
M2= 7 + 5 = 12 ton x m
www.usat.edu.pe
Ejemplo
5ta Verificación (Caso de momentos sísmicos horarios):
Centro de Gravedad de las cargas en la dirección longitudinal (eje X): tomando momentos en el eje de la
columna izquierda
x = 330 4 +23 +14.5 = 1357.5 = 2.51m

g 210+330 540
Respecto al Centro de Gravedad de la zapata (2.55m) tampoco hay mucha

diferencia, pero haciendo el cálculo completotendremos:
1.15 6 540 (−0.04)

σ1 =
210+330
+ +6 10 +12
= 18.05 - 0.47 + 0.89 = 18.47ton/m2
8 x4.30 4.30 x82 8 x4.302
www.usat.edu.pe
Ejemplo
Resumen de Presiones:
1ra Verificación 2da Verificación σ1= 3ra Verificación σ1=
σ1 = σ3 = 17.80 ton/m2 18.16 ton/m2 σ2= 13.70 ton/m2 σ2=
σ2 = σ4 = 15.99 ton/m2 14.88 ton/m2 σ3= 12.12 ton/m2 σ3=

16.54 ton/m2 σ4= 17.80 ton/m2 σ4=
13.26 ton/m2 16.22 ton/m2
4ta Verificación 5ta Verificación σ1
σ1 = σ3 = 16.60 ton/m2 =18.47 ton/m2 σ2=
σ2 = σ4 = 14.82 ton/m2 16.69 ton/m2 σ3=

19.41 ton/m2 σ4=
17.63 ton/m2
www.usat.edu.pe
Ejemplo
Ejemplo de diseño de una zapata combinada (Rígida y con momento)
Analizando las presiones encontramos que en todos los casos no se excede la presión máxima
especificada ( 20 ton/m² ) y que no se producen tracciones, por lo que se continua con el diseño dando
como satisfactorio el dimensionamientoescogido.
Para diseñar deberíamos repetir el proceso amplificando las cargas y momentos de cada hipótesis; sin
embargo, de igual modo a lo explicado en el ejemplo de zapata aislada, se puede trabajar con una
presión últimaaproximada.
Como no hay diferencias significativas entre las presiones de las cuatro esquinas, podemos trabajar con
el valor máximo obtenido y con ese calcular los momentos y cortantes.
σu= 18.2 x 1.6= 29.1ton/m2
www.usat.edu.pe
Ejemplo
Diseño por cortante:
El volado crítico es el derecho (luz = 2.15m)

Suponiendo d (peralte efectivo) = 50 cm
C-1 C-2
4.30
1.15 3.30 2.15
Cortante de diseño:
Vu = 29.10 (4.3) (2.15 - 0.50)= 206.4 ton
www.usat.edu.pe
Ejemplo
Cortante resistente:
ØVc = 0.85 ( 0.53*√fc b d ) = 0.85 ( 0.53*√210*430*50 )= 140.3ton < Vu
Como no es suficiente, aumentamos “d” a 70 cm
Cortante de diseño:
Vu = 29.10 (4.3) (2.15 - 0.70)= 181.4 ton
Cortante resistente:
ØVc = 0.85 ( 0.53*√fc b d ) = 0.85 ( 0.53*√210*430*70 )= 196.5ton OK (Vu ≤ØVc)
www.usat.edu.pe
Ejemplo
Ahora verificamos el cortante en el tramo interior entre las dos columnas. Para este caso deberíamos
trabajar con la distribución real de presiones y no con la máxima obtenida en un extremo. Así se debiera
dibujar el diagrama de cortante para la dirección larga de la zapata y se obtendría el cortante último a
“d” de la cara.
En este ejemplo y teniendo en cuenta que las variaciones de las presiones no han sido importantes,
haremos un cálculo aproximado trabajando con la presión máxima considerándola como constante. Será
necesario calcular los momentos de los volados para hacer la corrección hiperestática.
www.usat.edu.pe
Ejemplo
Vu = 29.10 (4.3) (3.3 - 0.70 -0.70)/ 2 = 118.8 ton (isostatico)
29.10(4.30) ( 1.45 2 )
Muizq = = 131.5 ton*m
2
2
Muder = 29.10(4.30) 2.55 = 406.8 ton*m
2
Vu = (406.8 –131.5)/ 4 = 68.82 ton (hiperestatico)
Por tanto:
Vu= 118.8 + 68.8 = 187.60 ton.
ØVc =196.5 ton OK (Vu ≤ØVc)
www.usat.edu.pe
Ejemplo
Diseño por punzonamiento:
Para verificar el punzonamiento trabajamos con la carga aplicada en la columna y descontamos la carga producida por la presión última
dentro del área Ao ( a “d/2” de la cara de la columna).
Se debe aclarar que en los ejemplos de zapatas aisladas se trabajó con la carga producida por la presión última fuera del área Ao , lo cual es
equivalente y también se puede aplicar en este caso considerando como área cargada para cada columna el límite de la línea de cortante
nulo.
C-1 C-2
0.35 0.35
0.40 0.40
0.35 0.35
0.35 0.60 0.35 0.35 0.80 0.35
Ao1 Ao2
www.usat.edu.pe
Ejemplo
Para la Columna-2 se tiene:
Ao = (.40+.70)(.80+.70) = 1.65 m²
bo = (.40+.70)2 + (.80+.70)2 = 5.20 m.
Cortante de diseño por punzonamiento:

Vu = Pu - σᵤ(Ao) = (200+115)1.6 –29.1(1.65) = 456 ton.
Cortante resistente por punzonamiento:

ØVc = 0.85 ( 1.06*√fcbo d ) = 0.85 ( 1.06*√210*520*70 )= 475ton OK (Vu ≤ØVc)
www.usat.edu.pe
Ejemplo
Para la Columna-1 se tiene:
Ao = (.40+.70)(.60+.70) = 1.43 m²
bo = (.40+.70)2 + (.60+.70)2 = 4.80 m.
Cortante de diseño por punzonamiento:

Vu = Pu - σᵤ(Ao) = (120+70)1.6 –29.1(1.43) = 262 ton.
Cortante resistente por punzonamiento:

ØVc = 0.85 ( 1.06*√fcbo d ) = 0.85 ( 1.06*√210*480*70 )= 439ton OK (Vu ≤ØVc)
www.usat.edu.pe
Ejemplo
Diseño por flexion:
Volado longitudinal derecho= 2.15 m
2
29.1(4.30) 2.15
Mu = = 289.2 ton*m A s= 114.38 cm2
2
Volado longitudinal izquierdo= 1.15 m
2
29.1(4.30) 1.15
Mu = = 82.74 ton*m A s= 33.11 cm2
2
www.usat.edu.pe
Ejemplo

Momento máximo tramo interior aproximado como si este ocurriera en el centro de la
luz:
2
σᵤ(B) l
Mu = - (Mizq+Mder)
8 2
29.10(4.30) 1.45 2
Muizq = = 131.5 ton*m (al eje)
2
2
29.10(4.30) 2.55
Muder = = 406.8 ton*m (al eje)
2
2
Muintisostatico = 29.10(4.30) 4 = 250.2 ton*m
8
Mu = 250.2 - (131.5+406.8) = -18.9 ton*m

2
www.usat.edu.pe
Ejemplo
Por tanto no llega a presentarse tracciones en la parte superior del tramo interior. Esto
se debe a que los volados, en el ejemplo, son importantes en relación a la luz del
tramo y por tanto el momento superior en el centro de luz no existe (traccionesarriba).
Sin embrago, se debe indicar que el diseño que se está haciendo es simplificado, pues se está asumiendo
una presión última aproximada y además se está considerando constante, lo cual no es correcto pues
como se ha visto la distribución de presiones era variable en las cuatro esquinas de la zapata, y por tanto
en toda ella.
Si se consideran las presiones variables de cada hipótesis es factible encontrar en algún caso un
momento que produzca tracciones en la cara superior del tramo entre columnas.
www.usat.edu.pe
Ejemplo
Diseño por flexión:
Para hacer el cálculo del espaciamiento de acero es más cómodo trabajar por metro de ancho y por
tanto, dividiendo entre 4.3 m se obtiene:
Volado izquierdo Volado derecho

As=7.7 cm² As=26.6 cm²
1/2” ø @ 15 cm. 3/4”ø @ 10 cm. ó 1” ø @ 20 cm
Como es preferible correr un refuerzo mínimo a todo lo largo, se puede considerar una armadura
continua en toda la longitud de la zapata y un bastón en la zona más esforzada (Volado derecho).
www.usat.edu.pe
Ejemplo
Así se dispondrá:
As corrido 1/2” ø @ 15 cm.inferior
As adicional (Volado derecho) 3/4” ø @ 15 cm. inferior
Con lo cual se obtiene:

As izquierdo= 8.6 cm²
As derecho = 27 cm²
Por seguridad se dispondrá un refuerzo superior mínimo igual a 1/2” ø espaciado a 15 cm.
www.usat.edu.pe
CIMENTACIONES SUPERFICIALES
Para la dirección transversal se calcula el momento con el volado de 1.95 m. (por metro de ancho)
2
29.1(1) 1.95
Mu = = 55.32 ton*m A s= 22.40 cm2
2
Diseñamos finalmente con 3/4” ø @ 10 cm. inferior
www.usat.edu.pe
Ejemplo
L= 8.0
B=4.30
Peralte efectivo 70cm
Peralte o espesor de la zapata:
70+db/2+7cm=78cm o 80cm REFUERZO HORIZONTAL SUPERIOR
volado izquierdo=1.15 m. 1/2” ø @ 15 cm.

volado transversal=1.95 m.
REFUERZO VERTICAL REFUERZO HORIZONTAL INFERIOR
3/4” ø @ 10 cm. inferior 1/2” ø @ 15 cm.+Bastones a la derecho:

3/4” ø @ 15 cm.
www.usat.edu.pe
Ejercicio – Zapata Combinada
• Diseñar la zapata combinada que soportará las columnas mostradas en la figura. Las cargas que provienen de
las columnas son las mostradas. La columna 1 es de 40x40 cm y la columna 2, de 50x50 cm. Ambas están
reforzadas con varillas #6. El peso específico del suelo es 1800 kg/m³, su carga de trabajo es 2.0 kg/cm² y está
sometido a la acción de una sobrecarga de 500 kg/m². El concreto de la columna es de f’c=420kg/cm².
Emplear f’c=210kg/cm² y fy=4200kg/cm²
www.usat.edu.pe
Conclusiones
Se desarrolló el dimensionamiento, modelamiento, análisis y diseño de zapatas

combinadas, respetando las indicaciones de las normas actuales.
www.usat.edu.pe
Gracias!
Victor E. Arana V.
http://www.facebook.com/usat.peru
https://twitter.com/usatenlinea
https://www.youtube.com/user/tvusat
https://plus.google.com/+usateduperu
www.usat.edu.pe

Cimentaciones ZapCombinadas

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Cimentaciones ZapCombinadas

Cargado por

Copyright:

Formatos disponibles

MSc. Ing. Victor E. Arana V.

 Transmitir las cargas al terreno.

Fuerzas Internas, Modelo y Diseño

La zapata combinada transmite la fuerza de varios

Conocidos P1, P2, M1 y M2, se obtiene un centro de gravedad de cargas y se

Evaluada esta primera área tentativa, se obtienen los lados de la zapata (B y L)

Para los momentos en secciones longitudinales

Para los momentos en secciones transversales usamos un modelo

• Se modela como una viga con apoyos

Cargas, Deformación y Refuerzos de las zapatas

Colación del refuerzo de la zapata combinada

Ejemplo del Refuerzo de Zapata Combinada

Luz entre columnas= 3.30m. (entre caras interiores)

(*) Las dos columnas tienen axiales de sismo simultáneamente en compresión o

Pm= 120 ton

Dirección longitudinal: Dirección transversal: Mm=

Msx= 9 ton x m Msy= 6 ton x m

Pm= 200 ton

Dirección longitudinal: Dirección transversal:

Mv= 1.5 ton x m (horario) Mv= 5 ton x m (horario)

Psx= 15 ton (*) Psy= 13 ton (*)

Msx= 10 ton x m Msy= 7 ton x m

1ra Verificación (sin sismo):

Estimación de peso propio: 15% de suma de cargas (suelo intermedio)

1ra Verificación (sin sismo):

8 +6 +200 4 +115 4 +3 +1.5 1278.50

L= 8.00 m B= 34.16 / 8.00 = 4.27 (B=4.30 m)

1ra Verificación (sin sismo):

Se obtienen los siguientes volados ( L/2 a cada lado de xg ):

Para L= 8.0 volado izquierdo=1.15 m.

Para L= 9.0 volado izquierdo=1.65 m.

B=3.80 volado transversal=1.70 m.

1ra Verificación (sin sismo):

Verificación con Momentos de Cargas de Gravedadtransversales:

Como ya se ha centrado la zapata en el sentido longitudinal, solo interesarán los

σ1= σ3= 16.88 + 0.89 = 17.80 ton/m2

σ2= σ4= 16.88 - 0.89 = 15.99ton/m2 C-1 C-2

2da Verificación (Considerando 50% de carga viva en laColumna-1):

Como la zapata anterior estaba centrada a 2.55m, se tendrá una excentricidad de

2da Verificación (Considerando 50% de carga viva en laColumna-1):

σ1 = 15.71 + 1.64 + 0.81 = 18.16 ton/m2

σ2 = 15.71 - 1.64 + 0.81 = 14.88 ton/m2

σ3 = 15.71 + 1.64 - 0.81 = 16.54 ton/m2

σ4 = 15.71 - 1.64 - 0.81 = 13.26 ton/m2

3ra Verificación (Considerando 50% de carga viva en la Columna-2):

Tomando momentos en el eje de la columnaizquierda:

3ra Verificación (Considerando 50% de carga viva en la Columna-2):

σ1= 14.96 –2.05 + 0.79 = 13.70 ton/m2

σ2= 14.96 - 2.05 - 0.79 = 12.12 ton/m2

σ3 = 14.96 + 2.05 + 0.79 = 17.80 ton/m2

σ4 = 14.96 + 2.05 - 0.79 = 16.22 ton/m2

4ta Verificación (Caso de momentos sísmicos antihorarios):

4ta Verificación (Caso de momentos sísmicos antihorarios):

x = 300 4 +5 −5.5 = 1199.5 = 2.552m

Prácticamente coincide con el Centro de Gravedad de la zapata y portanto:

5ta Verificación (Caso de momentos sísmicos horarios):

5ta Verificación (Caso de momentos sísmicos horarios):

x = 330 4 +23 +14.5 = 1357.5 = 2.51m

Respecto al Centro de Gravedad de la zapata (2.55m) tampoco hay mucha

1.15 6 540 (−0.04)

1ra Verificación 2da Verificación σ1= 3ra Verificación σ1=

σ1 = σ3 = 17.80 ton/m2 18.16 ton/m2 σ2= 13.70 ton/m2 σ2=

Psx= 15 ton () Psy= 13 ton ()
