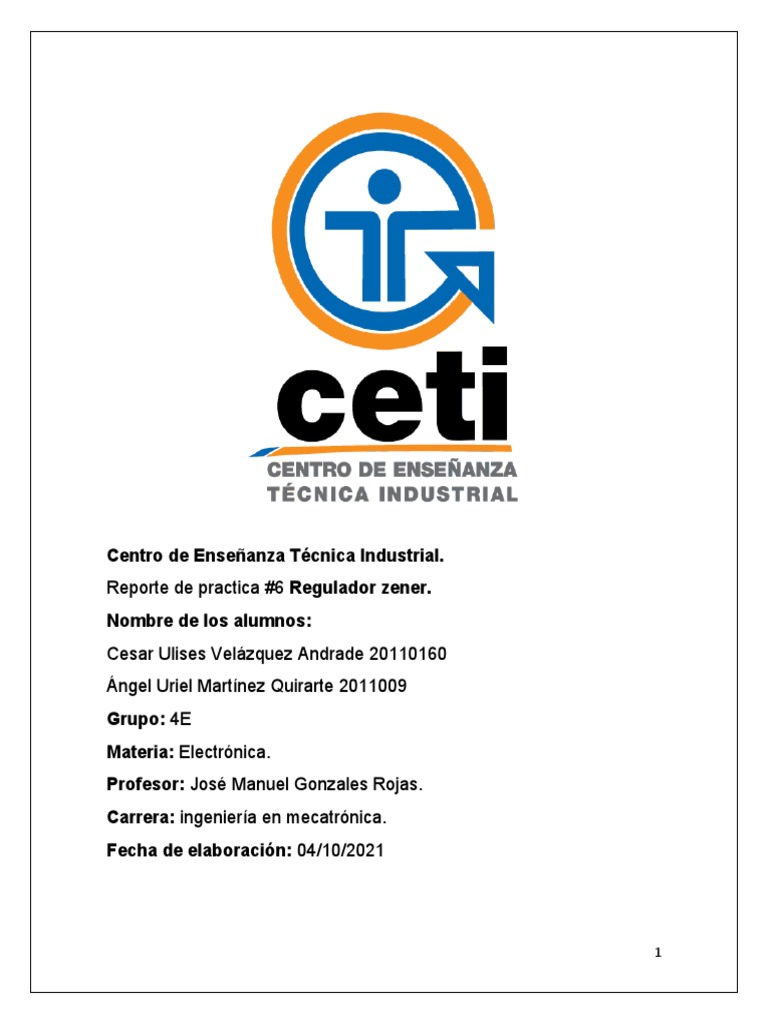

Centro de Enseñanza Técnica Industrial.

Reporte de practica #6 Regulador zener.

Nombre de los alumnos:
Cesar Ulises Velázquez Andrade 20110160
Ángel Uriel Martínez Quirarte 2011009
Grupo: 4E
Materia: Electrónica.
Profesor: José Manuel Gonzales Rojas.
Carrera: ingeniería en mecatrónica.
Fecha de elaboración: 04/10/2021

1
Introducción.
Los diodos Zener son un tipo de diodo que permite que el flujo de
corriente eléctrica viaje en sentido directo, como un diodo, pero
también que fluya en la dirección opuesta cuando el voltaje sobrepasa
el valor del voltaje de ruptura o también conocido como el
voltaje Zener.
Los diodos zener se encuentran diseñados para mantener un voltaje
constante en sus terminales, para esto debe ser polarizado
inversamente con un voltaje por arriba de su ruptura. Estos diodos se
utilizan como reguladores de tensión o voltaje para determinadas
tensiones y resistencias de carga.

Objetivo de la practica:
diseñar un regulador zener que sea capaz de proporcionar un voltaje
de carga de aproximadamente 5.1

Materiales:
-simulador de circuitos.
-computadora.
-libreta para cálculo de circuitos.

DESARROLLO DE LA PRACTICA:
Deberás diseñar un regulador zener que sea capaz de proporcionar un
voltaje de carga de aproximadamente 5.1 y que además opere bajo las
siguientes condiciones extremas:

EL voltaje de entrada no regulado puede variar de entre 8V y 14V

La resistencia de carga puede variar de entre 22Ω y 120Ω

2
Regulador zener.
Valores elegidos para esta práctica:
Vin= 10V
Vz= 5.1V
RL=100 ohms.
Calculo teórico del circuito.

3
Simulación del circuito.

Comprobación de voltaje en diodo zener y resistencia RL

4
Intensidad en resistencia RL

Voltaje en RS (96.078 ohm)

5
Intensidad en RS.

Resultados.
Los resultados obtenidos en el cálculo teórico del circuito fueron los
siguientes:
IL= 51Ma
VRS = 4.9v
RS = 96.178 omh.
Los resultados obtenidos mediante el uso de simulador para
representar el circuito los siguientes:
IL= 51Ma
VRS = 4.9v
RS = 96.178 omh.
Esto indica que el cálculo fue realizado de una manera idónea,
existieron diferencias mínimas en centésimas.

6
Conclusiones.
Cesar: esta práctica nos demostró la funcionalidad de un diodo zener y
como se puede aplicar para mantener regulada la intensidad o voltaje
en un circuito, sin duda alguna me pareció una práctica dinámica y
orientada al objetivo general de la misma.
Ángel: En conclusión, al realizar la práctica pude analizar que en una
simulación ideal el diodo Zener mantiene su voltaje constante en las
terminales cuando está por arriba de la ruptura, al estar polarizado
inversamente y por esta razón nos puede ser de gran ayuda para
hacer un regulador, ya que proporciona u voltaje de referencia
conocido.

7
Evidencias de como repartimos el trabajo.
