TEMA 2. TÉCNICAS FUNDAMENTALES DE CIRCUITOS ELECTRICOS.

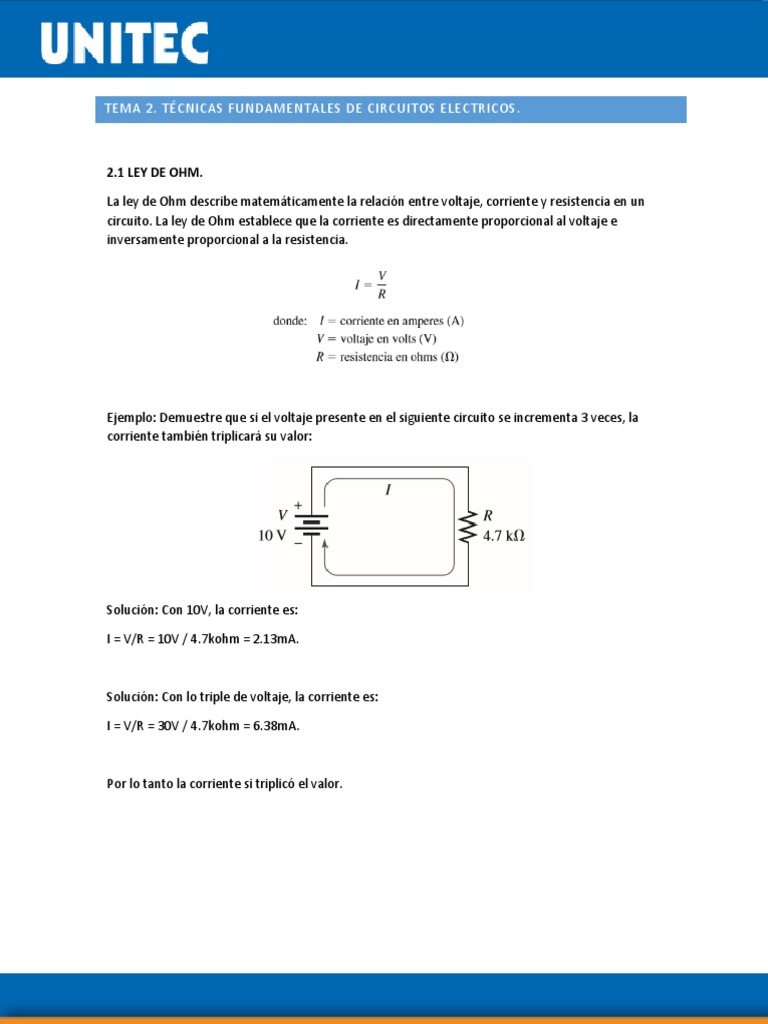

2.1 LEY DE OHM.

La ley de Ohm describe matemáticamente la relación entre voltaje, corriente y resistencia en un

circuito. La ley de Ohm establece que la corriente es directamente proporcional al voltaje e
inversamente proporcional a la resistencia.

Ejemplo: Demuestre que si el voltaje presente en el siguiente circuito se incrementa 3 veces, la

corriente también triplicará su valor:

Solución: Con 10V, la corriente es:

I = V/R = 10V / 4.7kohm = 2.13mA.

Solución: Con lo triple de voltaje, la corriente es:

I = V/R = 30V / 4.7kohm = 6.38mA.

Por lo tanto la corriente si triplicó el valor.

CONSIDERANDO EL MISMO CIRCUITO:

Calcule la Resistencia si se tiene un voltaje de 5V y una corriente de 1.2mA

V = IR -> R =V/I = 5V / 1.2mA = 4.16kohm.

Calcule el voltaje si se tiene una Resistencia de 10Kohm y una corriente de 1.5mA.

V = IR = (1.5mA)(10kohm) = 15V.

2.2 COMBINACION DE RESISTENCIAS Y FUENTES

2.2.1 EN SERIE

RESISTENCIAS

Un circuito en serie proporciona sólo una trayectoria para el paso de la corriente entre dos puntos,
de modo que la corriente es la misma a través de cada resistor en serie. En un diagrama de circuito
real, un circuito en serie no siempre es tan fácil de identificar visualmente.

Cuando se conectan en serie, los resistores forman una “hilera” en la cual existe sólo una
trayectoria para la corriente.
CORRIENTE

En un circuito en serie, la corriente es la misma a través de todos los puntos. La corriente a través
de cada resistor incluido en un circuito en serie es la misma corriente que pasa por todos los
demás resistores que están en serie con él.

En la siguiente figura muestra tres resistores conectados en serie a una fuente de voltaje de cd. En
cualquier punto de este circuito, la corriente que entra a dicho punto debe ser igual a la corriente
que sale de ese punto, tal como se ilustra mediante las flechas direccionales de corriente. Observe
también que la corriente que sale de cada resistor debe ser igual a la que entra porque no hay un
lugar por donde pueda escaparse o dirigirse a otro lugar. Por consiguiente, en cada sección del
circuito la corriente es la misma que hay en todas las demás secciones. Tiene sólo una trayectoria
que va desde el lado positivo (+) de la fuente hasta el lado negativo (-).

En un circuito en serie, la corriente que entra a cualquier punto es la misma corriente que sale de
dicho punto.

1
ING. RAYMUNDO A. REYES
0
Para cualquier número de resistores individuales conectados en serie, la resistencia total es la
suma de cada uno de los valores individuales.

Dónde: RT es la resistencia total y Rn es el último resistor colocado en la serie (n puede ser

cualquier entero positivo igual al número de resistores en serie). Por ejemplo, si hay cuatro
resistores en serie (n = 4), la fórmula para calcular la resistencia total es:

Si hay seis resistores en serie (n=6), la fórmula para la resistencia total es:

Para ilustrar el cálculo de la resistencia total en serie, determinemos RT en el circuito de la

siguiente figura, donde Vs es el voltaje de la fuente. El circuito tiene cinco resistores en serie. Para
obtener la resistencia total, simplemente se suman los valores.

RT = 56ohm+100ohm+27ohm+10ohm+47ohm=240ohms

En la siguiente figura, observe que el orden en el cual se suman las resistencias no importa. Se
pueden cambiar físicamente las posiciones de los resistores en el circuito sin afectar la resistencia
total o la corriente.
FUENTES DE VOLTAJE E N SERIE.

Recuerde que una fuente de voltaje es una fuente de energía que proporciona un voltaje
constante a una carga. Las baterías y las fuentes de potencia electrónicas son ejemplos prácticos
de fuentes de voltaje de cd.

Las fuentes de voltaje en serie se suman algebraicamente.

a) +1.5V + 1.5V + 1.5V = 4.5V

b) +1.5V – 1.5V + 1.5V = 1.5V

NOTA: Siempre se empiezan a sumar desde el signo positivo, o sea del punto A hacia el punto B.

Ejemplo:

¿Cuál es el voltaje de fuente total Vs(tot) en el circuito?

Solución:

Vs(tot) = Vs1 + Vs2 + Vs3 = 10V + 5V + 3V = 18V.

2.2.2 EN PARALELO

RESISTENCIAS.

Cuando dos o más resistores se conectan individualmente entre dos puntos distintos, están en
paralelo entre sí. Un circuito en paralelo proporciona más de una trayectoria para la corriente.

Cada trayectoria para la corriente se denomina rama, y un circuito en paralelo es uno que tiene
más de una rama. En la figura (a) se muestran dos resistores conectados en paralelo. Tal como
indica la parte (b), la corriente que sale de la fuente (IT) se divide cuando llega al punto A. I1 pasa
por R1 e I2 por R2. Si se conectan más resistores en paralelo con los dos primeros, se crean más
trayectorias para la corriente entre el punto A y el punto B, como aparece en la figura (c). Todos
los puntos ubicados a lo largo de la parte superior en gris son, eléctricamente, el mismo punto que
el punto A, y todos los puntos localizados a lo largo de la parte inferior son, eléctricamente, el
mismo punto que el punto B.

EJEMPLO:

Supongamos que de la figura (a) se quiere obtener la Req (es la suma de todas las resistencias en
paralelo). Y le damos los siguientes valores:

R1 = 10ohm

R2 = 20ohm

1/Req = 1/R1 + 1/R2 + 1/R3 + …. + 1/Rn

Por lo tanto al despejar Req:

Req = 1/ (1/R1 + 1/R2)

Req = 1 / (1/10 + 1/20)

Se efectúa la operación aritmetica correspondiente y tienes la resistencia equivalente en paralelo.

FUENTES DE CORRIENTE EN PARALELO.

Una fuente de corriente es un tipo de fuente de energía que suministra una corriente constante a
una carga aun cuando la resistencia de dicha carga cambie. Las fuentes de corriente son
importantes en circuitos electrónicos. Se deberá entender cómo actúan las fuentes de corriente
en paralelo.

En general, la corriente total producida por fuentes de corriente en paralelo es igual a la suma
algebraica de las fuentes de corriente individuales. La suma algebraica implica que se debe
considerar la dirección de la corriente cuando se combinan las fuentes en paralelo.

Por ejemplo, en la figura (a), las tres fuentes de corriente en paralelo suministran corriente en la
misma dirección (hacia el nodo A). De modo que la corriente hacia el nodo A es:

En la figura (b), la fuente de 1A suministra corriente en dirección opuesta a las otras dos fuentes.
La corriente total hacia el nodo A en este caso es:
EJEMPLO:

Determine la corriente a través de RL en la siguiente figura:

Solución: Las dos fuentes de corriente están en la misma dirección; por lo que la corriente a través
de RL es:

2.2.3 TRANSFORMACIONES DELTA Y ESTRELLA (Y).

Las conversiones entre configuraciones de circuito tipo delta y tipo estrella o Y son útiles en ciertas
aplicaciones especializadas de tres terminales. Un ejemplo se encuentra en el análisis de un
circuito puente Wheatstone con carga.
CONVERSIÓN DELTA A Y .

Es conveniente pensar en la Y colocada dentro de la delta, como se muestra en la siguiente figura.

Para convertir de delta a Y, se requieren R1, R2 y R3 en función de RA, RB y RC. La regla de
conversión es como sigue: Cada resistor localizado en la Yes igual al producto de los resistores
incluidos en dos ramas delta adyacentes, dividido entre la suma de los tres resistores en delta.

En la figura, RA y RC son adyacentes a R1; por consiguiente:

Asimismo, RB y RC son adyacentes a R2, por tanto:

y RA y RB son adyacentes a R3, por tanto:

CONVERSIÓN Y A DELTA.

Para convertir de Y a delta, RA, RB y RC se requieren en función de R1, R2 y R3. La regla de

conversión es la siguiente: Cada resistor incluido en la delta es igual a la suma de todos los
posibles productos de resistores Y tomados dos a la vez, y divididos entre el resistor Y opuesto.

En la figura, R2 es opuesto a RA; por consiguiente:

Asimismo, R1 es opuesto a RB, por tanto:

y R3 es opuesto a RC, por tanto:

EJEMPLO 1:

Convierta el circuito delta mostrado en la figura en un circuito estrella (Y).

Solución:

Utilizando las formulas descritas anteriormente se resuelve: (Dibujar la Y dentro de la delta para
orientarse en las resistencias).
EJEMPLO 2:

Convierta el circuito Y de la figura en un circuito delta.

Solución: (Use las formulas antes descritas)

Por lo tanto el nuevo circuito queda cómo:

2.3 LEYES DE KIRKHHOFF

LEY DE VOLTAJE DE KIRKHHOFF (LKV)

La ley del voltaje de Kirchhoff es una ley fundamental de circuito que establece que la suma
algebraica de todos los voltajes localizados en una sola trayectoria cerrada es cero o, en otras
palabras, que la suma de las caídas de voltaje es igual al voltaje de fuente total.

En un circuito, la suma de todas las caídas de voltaje localizadas en una trayectoria cerrada única
es igual al voltaje de fuente total encontrado en dicha espira.

El concepto general de la ley del voltaje de Kirchhoff está ilustrado en la figura y se expresa
mediante la ecuación:

Vs = V1 +V 2 + V3 +…+ Vn

Dónde: el subíndice n representa el número de caídas de voltaje.

Al sumar todas las caídas de voltaje localizadas en una trayectoria cerrada y restar luego ese total
al voltaje de fuente, el resultado es cero. Este resultado ocurre porque la suma de las caídas de
voltaje siempre es igual al voltaje de la fuente. La suma algebraica de todos los voltajes (tanto de
fuente como de caídas) localizados en una trayectoria cerrada única es cero.

Por consiguiente, otra forma de expresar la ley del voltaje de Kirchhoff en forma de ecuación es:

Vs – V1 – V2 – V3 - ….. – Vn = 0
EJEMPLO 1:

Determine el voltaje de la fuente VS en la figura, donde se dan las dos caídas de voltaje. En el
fusible no hay caída de voltaje.

Solución: Con arreglo a la ley del voltaje de Kirchhoff, el voltaje de la fuente (voltaje aplicado) debe
ser igual a la suma de las caídas de voltaje. Al sumar las caídas de voltaje se obtiene el valor del
voltaje de la fuente.

Vs = 5v + 10v = 15v

EJEMPLO 2:

Determine la caída de voltaje desconocida, V3, en la figura.

Solución: De acuerdo con la ley del voltaje de Kirchhoff (LKV), la suma algebraica de todos los
voltajes localizados en el circuito es cero. Se conoce el valor de cada caída de voltaje excepto el de
V3. Sustituya estos valores en la ecuación.

-VS1 + VS1 – V1 – V2 – V3 = 0

-15V + 50V – 12V – 6V – V3 = 0

17V – V3 = 0
Por lo tanto V3 = 17V.
LEY DE CORRIENTES DE KIRKHHOFF (LKC).

La ley del voltaje de Kirchhoff se ocupa de los voltajes presentes en una sola trayectoria cerrada.
La ley de la corriente de Kirchhoff es aplicable a corrientes que circulan por múltiples trayectorias.

La suma de las corrientes que entran a un nodo (corriente total de entrada) es igual a la suma de
las corrientes que salen de dicho nodo (corriente total de salida).

IT = I1 + I2 + I3

Un nodo es cualquier punto o unión en un circuito donde dos o más componentes están
conectados. En un circuito en paralelo, un nodo o unión es un punto donde se juntan las ramas
dispuestas en paralelo.

EJEMPLO 1:

Las corrientes de rama se muestran en el circuito de la figura. Determine la corriente total que
entra al nodo A y la corriente total que sale del nodo B.

Solución: La corriente total que sale del nodo A es la suma de las dos corrientes de rama. Así, la
corriente total que entra al nodo B es:

IT = I1 + I2 = 5mA + 12mA = 17mA

La corriente total que sale del nodo B es la suma de las dos corrientes de rama. Así, la corriente
total que sale del nodo B es:
IT = I1 + I2 = 5mA + 12mA = 17mA
EJEMPLO 2:

Determine la corriente I2 a través de R2 en la figura.

Solución: La corriente total que entra a la unión de las tres ramas es IT = I1 + I2 + I3. De la figura, se
conoce la corriente total y las corrientes de rama R1 y R3. Resuelva para I2 como sigue:

I2 = IT - I1 - I3 = 100mA - 30mA - 20mA = 50mA

NOTA: IT = 100Ma
SIMULACIÓN EN MULTISIM V14.1.

1. Se abre el programa multisim v.14

2. Elementos importantes en Multisim v.14

Place Source: Si damos click en place source vamos a encontrar todo lo que queramos utilizar,
ya sean fuentes, tierras y componentes electrónicos.
Si damos click en Group nos dará más opciones para elección de componentes:

Los que vamos a utilizar por el momento son Sources (fuentes), Basic (componentes básicos
electrónicos) e Indicators (indicadores de voltaje y corriente).
CORRER EL PROGRAMA:

En la barra de herramientas hay una flecha en color verde, dicha flecha es para
ejecutar el circuito ya terminado, también con F5 se puede correr directamente.
