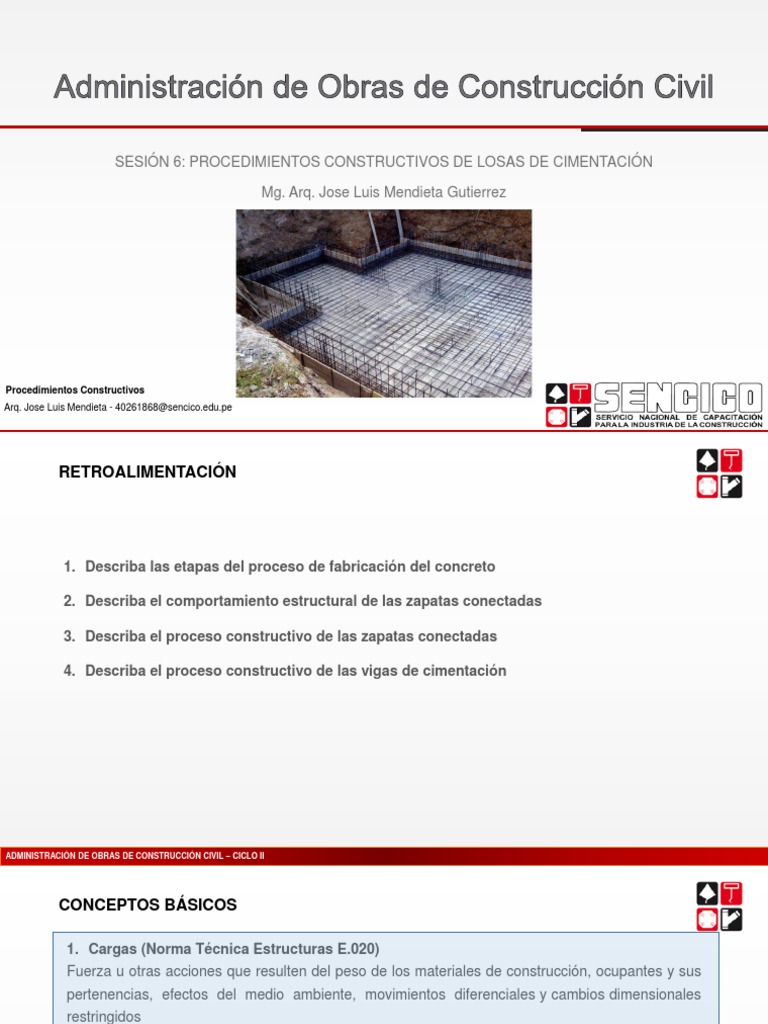

SESIÓN 6: PROCEDIMIENTOS CONSTRUCTIVOS DE LOSAS DE CIMENTACIÓN
Mg. Arq. Jose Luis Mendieta Gutierrez
Procedimientos Constructivos
Arq. Jose Luis Mendieta - 40261868@[Link]
RETROALIMENTACIÓN
1. Describa las etapas del proceso de fabricación del concreto
2. Describa el comportamiento estructural de las zapatas conectadas
3. Describa el proceso constructivo de las zapatas conectadas
4. Describa el proceso constructivo de las vigas de cimentación
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
1. Cargas (Norma Técnica Estructuras E.020)
Fuerza u otras acciones que resulten del peso de los materiales de construcción, ocupantes y sus
pertenencias, efectos del medio ambiente, movimientos diferenciales y cambios dimensionales
restringidos
2. Carga Viva (Norma Técnica 3. Carga Muerta (Norma Técnica
Estructuras E.020) Estructuras E.020)
Es el peso de todos los ocupantes, Es el peso de los materiales, dispositivos
materiales, equipos, muebles y otros de servicio, equipos, tabiques y otros
elementos movibles soportados por la elementos soportados por la edificación,
edificación incluyendo su peso propio, que sean
permanentes o con una variación en su
magnitud, pequeña en el tiempo
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Cimentación
- La cimentación es aquella parte de la
estructura encargada de transmitir las cargas
al terreno.
- La elección del tipo de Cimentación depende
especialmente de las características
mecánicas del suelo, dependiendo de estos
datos se calcula la capacidad portante
- Si los suelos no son aptos, hay que realizar
un proceso de excavación hasta encontrar un
suelo que cumpla con las condiciones
requeridas y en otras circunstancias, recurrir
a un tipo diferente de cimentación superficial
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Losas de Cimentación
- Las losas de cimentación, también llamadas
plateas de fundación o plateas de cimentación,
son cimentaciones superficiales sobre el terreno
natural.
- Está conformada por una placa de concreto
armado apoyada sobre el terreno reforzada con
vigas perimetrales y vigas debajo de los muros
portantes
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Losa de cimentación
- Son aquellas cimentaciones superficiales que se C-1 C-2 C-3 C-4
disponen como una plataforma la cual tiene por
objeto transmitir las cargas del edificio al terreno
distribuyendo los esfuerzos uniformemente.
- Una losa de cimentación se define como una
estructura que puede soportar varias columnas
o muros al mismo tiempo. Se emplean cuando la
capacidad de carga del suelo es muy baja y las
zapatas aisladas resultan demasiado grandes y
juntas para ser una opción viable.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Losa de cimentación
- Una platea de cimentación es una zapata
combinada que cubre toda el área que queda
debajo de una estructura y que soporta todos los
muros y columnas.
- Cuando las cargas del edificio son tan pesadas
o bien la capacidad de carga admisible en el
suelo es tan pequeña que las zapatas aisladas
van a cubrir más de la mitad del edificio, es
probable que una platea de cimentación resulte
más económica que las zapatas.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Losa de cimentación
- Cuando el suelo contiene estratos compresibles
que probablemente causen un asentamiento
diferencial considerable, una losa de
cimentación es muy adecuada, ya que tendería
un puente sobre los puntos erráticos, en virtud
de su rigidez.
- Este tipo de cimentación disminuye
considerablemente los efectos de asentamientos
diferenciales y es apta para suelos no
homogéneos
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Losa de cimentación
- Las losas o placas de cimentación se
caracterizan porque la dimensión en planta es
mucho mayor que el canto
- Una losa de cimentación generalmente
descansa directamente sobre el suelo o las
rocas: sin embargo, también puede asentarse
sobre pilotes, si el estrato duro no está
disponible a una profundidad razonablemente
pequeña
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Condiciones para usar las plateas de
cimentación
- Se debe usar cuando el terreno natural no es
apto para cimentaciones convencionales, es
decir el terreno es malo, ya sea conformado por
arcillas expansibles, que cambian de volumen
por la humedad (se dilatan o al secarse se
contraen).
- Cuando se encuentra Material de relleno que no
se consolida con el tiempo y se convierte en
socavable o bien los mantos firmes están
demasiado profundos que harían antieconómico
y poco confiables el uso de los pilotes
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Condiciones para usar las plateas de
cimentación
- Cuando la edificación es muy pesada resultando
las bases o zapatas de dimensiones demasiado
grandes y cercanas entre sí, es decir cuando
superan el 50% de la superficie del edificio
sobre el terreno.
- En edificaciones muy livianas, como las
prefabricadas o casas de madera, porque a su
vez sirven de contra piso y su espesor puede
ser de 8cm. En estos casos generalmente no se
prevén vigas en la platea
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Principales tipos de losas de cimentación
1. Losas Planas (espesor uniforme)
- Corresponde a una losa de concreto plana de
espesor uniforme en toda el área; este tipo es
adecuado para columnas separadas, que
transportan pequeñas cargas
- Se caracteriza por sólo tener los refuerzos de
acero y el espesor determinado por los cálculos
sin ningún tipo de alteración.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Principales tipos de losas de cimentación
2. Con refuerzo bajo las columnas
- Este tipo de losa se caracteriza por disminuir
el volumen de concreto a utilizar, debido a que
sólo se emplea el espesor determinado en las
secciones críticas determinadas en el diseño; el
resto se disminuirá hasta donde permita el
esfuerzo cortante involucrado en el diseño.
- Este tipo proporciona resistencia suficiente para
cargas de columna relativamente grandes.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Tipos de losas de cimentación
3. Bidireccional y plana
Es una losa con vigas engrosadas provistas a lo
largo de las líneas de columna en ambas
direcciones; este tipo proporciona resistencia
suficiente, cuando el espacio entre columnas es
grande y las cargas entre columnas son
desiguales.
4. Con pedestales
Representa una losa en la que se adicionan
pedestales debajo de cada columna; esta
alternativa tiene el mismo propósito que las losas
con refuerzo bajos las columnas.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Diseño de una Losa de Cimentación
1 Para poder comenzar el análisis y diseño de una
losa de cimentación es necesario conocer:
- Dimensiones de la losa: Largo (L) y ancho (B)
- Distancia entre columnas o muros en ambos ejes
(X e Y)
- El valor de las cargas a soportar. Usualmente se
reportan los valores correspondientes a cargas
muertas y cargas vivas
2. Con la información recabada, se determina la
resultante y punto de aplicación de todas las cargas
aplicadas en las columnas y la losa de
cimentación se considera una enorme zapata
aislada para fines de análisis
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CONCEPTOS BÁSICOS
Principio de Funcionamiento
- Los cimientos de la losa transmiten la carga total
del edificio a toda el área de la planta baja
- El peso total de la estructura y el peso propio de
la losa se calculan y se dividen por el área total
de la base que cubre para calcular el estrés o
esfuerzos en el suelo.
- Como en el caso de los cimientos de la losa, el
área de contacto del cimiento con el suelo es
mucho mayor que cualquier otro tipo de cimiento,
por lo que la carga se distribuye en un área más
grande y, por lo tanto, la tensión en el suelo es
menor y la posibilidad de falla por corte del suelo
es menor.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PRINCIPALES CONDICIONES PARA ELEGIR USAR LOSAS DE CIMENTACIÓN
a. El suelo tiene una baja capacidad de carga.
b. Es necesario que la carga de la estructura se
distribuya en un área grande.
c. El área de las zapatas aisladas o de cualquier
otro tipo cubriría aproximadamente el 50% del
área total del terreno debajo de la estructura.
d. Las columnas o paredes se colocan tan cerca
que las zapatas individuales se superpondrían.
e. Es necesario reducir el estrés en el suelo.
f. Cuando los estratos del suelo son impredecibles
y contienen capas de suelo compresibles.
g. Cualquier otro tipo de zapata no puede usarse
ventajosamente.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
RETROALIMENTACIÓN 1
1. ¿Qué se entiende cómo carga viva y carga muerta?
2. ¿Qué es una losa de cimentación?
3. ¿Cuándo se puede recomendar el uso de una losa de cimentación?
4. Describa los principales tipos de losas de cimentación
5. ¿Qué información es necesaria para realizar el diseño de una losa de cimentación y cómo se
aplica?
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PRINCIPALES VENTAJAS DE UNA LOSA DE CIMENTACIÓN
- Una de sus grandes ventajas es que, debido a las
características del terreno, este tipo de
cimentación es por lo general menos costosa, en
comparación con otras
Apoyo/separador
- Demanda poco tiempo de construcción (se debe
tener en cuenta que hay un tiempo de
preparación previo)
- La losa de cimentación no cuenta con un espacio
debajo de ella, por lo tanto evita que se forme afirmado
Hormigón Separador
moho y que los roedores aniden en ella
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PRINCIPALES DESVENTAJAS DE UNA LOSA DE CIMENTACIÓN
- Al no contar con un espacio de acceso debajo de
esta, dificulta la ubicación de equipos y/o
instalaciones
- Como las canalizaciones van dentro de la losa, si
se presenta algún tipo de desperfecto es
necesario que las reparaciones se hagan
rompiendo la losa. El procedimiento puede ser
costoso
- A pesar de que el concreto es un material muy
fuerte, es propenso a tener grietas gracias a la
variación que puede existir en el clima y la
humedad
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
1. Preparación del terreno:
Trazo:
- Se debe trazar todo el sector ha
intervenir como losa de cimentación
- Es necesario tener en cuenta que
durante este proceso se debe tener
cuidado con los alineamientos de las
veredas o casa vecinas. Es
recomendable marcar los límites del
terreno con estacas de acero de 60 cm
clavadas a una profundidad de 50 cm.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
2. Excavación y trazo de vigas o elementos
portantes:
• En caso sea se deba mejorar el terreno, es
necesario empezar con la excavación según
las medidas indicadas en los planos
estructurales, de tal manera que se haya
reemplazado el terreno en el sector a
intervenir (rellenar con hormigón/afirmado
hasta el nivel de vaciado de losa, para luego
nivelar y compactar)
• A continuación se realiza en trazo y la
excavación de las vigas o elementos portantes
del proyecto
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
3. Armado de Vigas y Elementos Portantes y
Encofrados:
• Una vez concluidas las excavaciones, se debe
continuar con el armado de vigas, zapatas
aisladas y/o de los todos los elementos
portantes que forman parte del diseño de la
losa
• Dichos aceros deberán ser instalados dentro
de los encofrados que han sido previamente
preparados, de tal manera que siempre se
respeten los recubrimientos (se deben usar
dados o separadores)
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
4. Instalaciones Eléctricas y Sanitarias
• Habiendo terminado el proceso de armado de
vigas, se debe instalar todas las redes de
instalaciones que deben pasar por dentro de la
losa
• Se debe tener especial cuidado en ubicar
correctamente las instalaciones para evitar
futuros picados o retrabajos. A la vez es
recomendable evitar que dichas redes se
ubiquen dentro de elementos estructurales
• Para evitar obstrucciones en las redes, se
debe usar tapones
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
5. Instalación de Acero en Losa de Cimentación
• Ubicar los aceros en doble sentido de acuerdo
a los detalles indicados en los planos;
respetando así los las distancias y los
diámetros detallados en el proyecto
• Usar siempre separadores para respetar las
distancias y los recubrimientos
• A la vez se recomienda revisar nuevamente
que se hayan instalado todas las
canalizaciones (sanitarias, eléctricas,
comunicaciones, seguridad, etc.), de acuerdo
a lo indicado en los planos aprobados
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
7. Vaciado de concreto
• Antes de iniciar el vaciado, se debe limpiar el
sector y verificar que esté libre de toda
impureza.
• Previo al vaciado, se debe humedecer con
agua el área
• Se debe ubicar el concreto en un sector
próximo al vaciado o en su defecto dejar
“circuitos” despejados para su traslado
• Dado el volumen de concreto a vaciar, se
recomienda el uso de concreto premezclado
para así cumplir con el avance planificado
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
7. Vaciado de concreto
• Se debe vaciar desde alturas inferiores a 1.20
m. Cuando no se pueda efectuar, se debe
hacer uso de canaletas o tubos para evitar que
se produzca la segregación del concreto
(separación de agregados gruesos y finos, y la
pasta de cemento).
• En el caso de usar canaletas, verifique que la
pendiente de ésta se encuentre entre el 30% y
50%
• Durante el vaciado se debe tener mucho
cuidado en no dañar las canalizaciones
instaladas (IIEE, IISS, etc.)
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
PROCEDIMIENTO CONSTRUCTIVOS: LOSAS DE CIMENTACIÓN
7. Vaciado de concreto
• Se recomienda iniciar el vaciado en sectores
donde se ubican las vigas o elementos
estructurales debido a que tienen mayor
peralta o profundidad
• - Se debe tener cuidado durante el vaciado del
concreto: debe ser compactado mediante el
uso de vibradoras
• Terminado el vaciado se debe proceder con el
nivelado
• Posterior al vaciado se procederá con el
curado de la estructura par así evitar la
perdida de la humedad del concreto.
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CRITERIOS COMPLEMENTARIOS: LOSAS DE CIMENTACIÓN
• Cuando el terreno tiene una buena capacidad portante, pero sin embargo es bastante
heterogéneo. Una losa “puentea” dichas variabilidades y disminuye los asientos diferenciales.
• Las losas de cimentación se construyen invariablemente de concreto armado
• Es posible vaciar losas de manera integral, pero en caso se requiera hacerlo en días
diferentes, las juntas no deben ser verticales, por el contrario, deben quedar en un ángulo de
45º aproximadamente
• En caso hayan juntas de construcción, deben ser ubicadas cuidadosamente en lugares de
bajo esfuerzo cortante, como las líneas centrales entre las columnas.
• Siempre y cuando se haya seguido correctamente el proceso de vaciado, vibrado, curado y
nivelado; es posible enchapar los pisos directamente a la losa
• Se recomienda usar una membrana impermeabilizante
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
RETROALIMENTACIÓN 2
1. Explique las principales ventajas del uso de las losas de cimentación
2. Explique las principales desventajas del uso de las losas de cimentación
3. Desarrolle el proceso constructivo de las losas de cimentación
ADMINISTRACIÓN DE OBRAS DE CONSTRUCCIÓN CIVIL – CICLO II
CARRERA - CICLO - SECCIÓN [Link]
