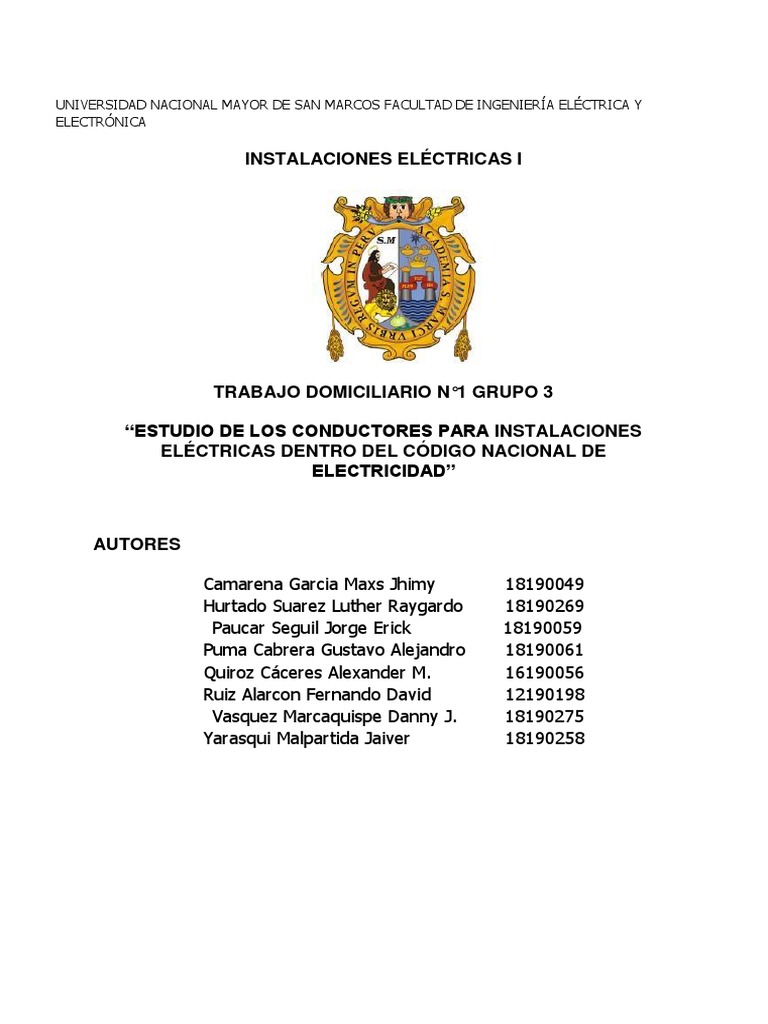

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS FACULTAD DE INGENIERÍA ELÉCTRICA Y

ELECTRÓNICA

INSTALACIONES ELÉCTRICAS I

TRABAJO DOMICILIARIO N°1 GRUPO 3

“ESTUDIO DE LOS CONDUCTORES PARA INSTALACIONES

ELÉCTRICAS DENTRO DEL CÓDIGO NACIONAL DE
ELECTRICIDAD”

AUTORES

Camarena Garcia Maxs Jhimy 18190049

Hurtado Suarez Luther Raygardo 18190269
Paucar Seguil Jorge Erick 18190059
Puma Cabrera Gustavo Alejandro 18190061
Quiroz Cáceres Alexander M. 16190056
Ruiz Alarcon Fernando David 12190198
Vasquez Marcaquispe Danny J. 18190275
Yarasqui Malpartida Jaiver 18190258
 INDICE

INTRODUCCIÓN ...................................................................................................4

MARCO TEÓRICO ..................................................................................................4

II.1. Objetivo del CNE .........................................................................................4
II.2. SECCIÓN 030 CNE - CONDUCTORES ............................................................5

REGLA 030-00 ALCANCE ...................................................................................................... 5

REGLA 030-02 SECCION MINIMA DE CONDUCTORES ........................................................ 5

REGLA 030-04 CAPACIDAD DE CORRIENTE DE CONDUCTORES Y CABLES ....................... 5

REGLA 030-06 CONDUCTORES CON AISLAMIENTO ........................................................... 6

REGLA 030-08 CORRIENTES CIRCULANTES EN CUBIERTAS METÁLICAS DE CABLES CON

UN SOLO CONDUCTOR ......................................................................................................... 6

030 – 010,012,014 CORDONES FLEXIBLES ......................................................................... 6

030 – 016 CORDONES FLEXIBLES USADOS EN VITRINAS Y ZONAS DE EXHIBICIÓN ...... 6

030 – 018 CONDUCTORES PARA EQUIPOS ......................................................................... 7

030 – 020 AISLAMIENTO DE CONDUCTORES NEUTRO....................................................... 7

REGLA 030-022. SECCIÓN DE LOS CONDUCTORES NEUTROS ........................................... 7

REGLA 030-024. CONDUCTOR NEUTRO COMÚN ................................................................. 7

REGLA 030-026. INSTALACIÓN DEL CONDUCTOR NEUTRO ............................................... 8

REGLA 030-028. IDENTIFICACIÓN DE CONDUCTORES NEUTROS CON AISLAMIENTO

CON SECCIONES DE HASTA 35 MM2 .................................................................................... 8

REGLA 030-030. IDENTIFICACIÓN DE CONDUCTORES NEUTROS CON AISLAMIENTO

CON SECCIONES MAYORES DE 35MM 2 ................................................................................ 9

REGLA 030-032. IDENTIFICACIÓN DE CONDUCTORES NEUTROS CON AISLAMIENTO DE

TIPO MINERAL ..................................................................................................................... 9
REGLA 030-034. EMPLEO DE CONDUCTORES IDENTIFICADOS ......................................... 9

030 – 036. COLOR DE LOS CONDUCTORES ......................................................................... 9

030 – 038. EMPLEO DE CABLES DE FUERZA PORTÁTILES ................................................ 10

REGLA 030-040. CAPACIDAD DE CORRIENTE DE LOS CABLES DE FUERZA PORTÁTILES 10

BIBLIOGRAFÍA ...................................................................................................11

ANEXOS ..............................................................................................................12
III.1. TABLAS .................................................................................................... 12
III.2. MATRIZ DE CONSISTENCIA ....................................................................... 23
 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INTRODUCCIÓN
Hoy en día, la seguridad de las instalaciones eléctricas cobra mayor importancia por
el crecimiento de la construcción y el desarrollo del uso de energía, debido a la mayor
utilización de artefactos eléctricos en el hogar y los equipos de iluminación. Asimismo,
el incremento del índice de la construcción que requiere la necesidad de revisar
oportunamente los proyectos y realizar inspecciones a las instalaciones eléctricas, a
fin de prevenir los riesgos de electrocución o incendios de origen eléctrico.
En tal sentido, consideramos importante que las autoridades municipales y los
profesionales involucrados en el tema, conozcan los alcances del Código Nacional de
Electricidad y su ámbito de responsabilidad en la fiscalización de los proyectos de
instalaciones eléctricas de edificaciones de viviendas, comercio, oficinas, industrias y
otros. Por ello, hemos resumido en el presente artículo los principales contenidos del
Código Nacional de Electricidad (CNE).

MARCO TEÓRICO

II.1. Objetivo del CNE

El objetivo del Código Nacional de Electricidad, es establecer las reglas preventivasque

permitan salvaguardar a las personas y las instalaciones, durante la construcción,
operación y/o mantenimiento de las instalaciones tanto de suministro eléctrico como
de comunicaciones, y sus equipos asociados,cuidando de no afectar a las propiedades
públicas y privadas, ni el ambiente, ni elPatrimonio Cultural de la Nación.

Las instalaciones de suministro comprenden las instalaciones de generación,

transmisión, distribución y utilización.
Estas reglas no se aplican a instalaciones en embarcaciones, equipo ferroviario
rodante, aeronaves, equipo automotriz, o instalación electrica del usuario, excepto lo
indicado en las partres 1 y 3. El código Nacional de Electricidad (Utilización) cubre
los requerimientos de instalaciones electricas del usuario en edificaciones

INSTALACIONES ELÉCTRICAS I – 2021 4

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

II.2. SECCIÓN 030 CNE - CONDUCTORES

Según el CNE, la sección donde se habla de los conductores es en la sección 030 lo

cual detallamos los siguiente:

REGLA 030-00 ALCANCE

1. Alumbrado
2. Equipos electrodomésticos
3. Circuitos de suministro de energía

REGLA 030-02 SECCION MINIMA DE CONDUCTORES

1. Conductores de cobre
2. En circuitos de fuerza se usan conductores mayores a 2.5 mm2 o 14 AWG
3. En circuitos de alumbrado se usan conductores mayores a 1.5 mm2 o 16 AWG
Se exceptúa de estos puntos los conductores de circuitos de equipos o de control.

REGLA 030-04 CAPACIDAD DE CORRIENTE DE CONDUCTORES Y

CABLES

Sustento y propósito
 Cuando hay grupos de circuitos, se hace un factor de corrección de acuerdo
con laTabla 5C.
 El neutro no debe ser considerado como conductor a la hora del
cálculo de lacapacidad de corriente
 Si el conductor se encuentra entre dos tensiones iguales, no se toma en
cuenta a lahora del cálculo
 Si la temperatura en instalaciones al aire libre es diferente a 30°C y en ductos
enterrados, a 20°C, se hace el factor de corrección de acuerdo con la Tabla
5a.
 Para el método de instalación D en ductos hasta 0.8 m de profundidad y
resistividad térmica del terreno diferente a 2.5 k.m/w, se realiza el factor de
corrección de acuerdo con la Tabla 5B
 En tramos menores a 600 mm de cables multipolares en contacto se aplica
un factorde corrección de acuerdo con la Tabla 5C
 Si en una canalización se tiene conductores con temperaturas nominales
diferentes,se calcula en base al que tenga menor temperatura.
 Si se usan conductores con capacidades diferentes, se calcula en base al
conductorde menor capacidad.
 En un circuito de no más de 4 conductores, si el de menor capacidad no
excede el10% del tramo o 3m (el que sea menor), se usa el de mayor
capacidad permitida.

INSTALACIONES ELÉCTRICAS I – 2021 5

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

REGLA 030-06 CONDUCTORES CON AISLAMIENTO

Sustento y propósito

Aquellos conductores en cuyo aislamiento se encuentre en con contacto con agentes

dañinos de varios productos químicos como ácidos o alcalinos, o solventes orgánicos;
el aislamiento puede ser debilitado y como en otros puede perder plastómeros y
volverse quebradizo. En ambos casos, el aislamiento debe ser resistente a tales
sustancias o ser protegidos por una cubierta metálica o de otro material impenetrable.

En la Tabla 19 del CNE- utilización 2006, se muestran los tipos de conductores aislados
según su material y aplicación.

REGLA 030-08 CORRIENTES CIRCULANTES EN CUBIERTAS

METÁLICAS DE CABLES CON UN SOLO CONDUCTOR

Sustento y propósito
Al transportar grandes cantidades de corriente, en estos tipos de conductores, existe
el riesgo de sobrecalentamiento en el aislador por lo que su capacidad de corriente
debe ser reducida al 70%, o según recomendaciones del fabricante. Para evitar La
aparición de corrientes circulantes es necesario que todos los caminos por donde
circulen sean eliminados conectando a puestas a tierra en el extremo del suministro, y
de la carga mediante una placa de 6 mm de espesor como mínimo. Además de un
recubrimiento extra como ductos o soportes aislantes.

030 – 010,012,014 CORDONES FLEXIBLES

Sustento y propósito
Esta regla nos da instrucciones sobre donde pueden ser usados los cordones flexibles,
dando sus limitaciones y el tipo permitido para cada aplicación. El tipo de los cordones
flexibles a utilizar lo ubicamos en la Tabla 11 del CNE- utilización, 2006.

Usados para:
Equipos eléctricos para uso doméstico o para uso industrial que tengan que ser
movidos de un lugar a otro y que requieran 15 A o menos, a tensiones máx. de250
V. Tales como el alambrado para grúas, elevadores, electrodomésticos, etc. No
usados para:
Como un sustituto para el alambrado fijo de estructuras, la suspensión de cualquier
dispositivo mayor a 2.3 kg y temperaturas altas o bajas sobre la temperatura nominal
permisible.

030 – 016 CORDONES FLEXIBLES USADOS EN VITRINAS Y

ZONAS DE EXHIBICIÓN

Sustento y propósito
Los cordones flexibles que se usen en vitrinas y zonas de exhibición, a menos que se
usen en conjunción con cadenas, deben ser como mínimo de tipo para uso exigente.
INSTALACIONES ELÉCTRICAS I – 2021 6
 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

Se permite el uso de cordones flexibles para suministrar energía a lámparas

portátiles y otros dispositivos con fines de exhibición.

030 – 018 CONDUCTORES PARA EQUIPOS

Sustento y propósito
Los conductores para equipos deben ser de alguno de los tipos especificados en la
Tabla 11, para cada condición específica de uso. Estos no deben ser menores de
0.75 mm2 para circuitos de equipos o 0.50 mm2 para cables de luces de navidad,
esto debido al poco amperaje circulante en su red.

030 – 020 AISLAMIENTO DE CONDUCTORES NEUTRO

Sustento y propósito
Los conductores usados como neutro deben contar con aislamiento.
Cuando se usan conductores neutros con aislamiento, éstos deben tener una
temperatura nominal no menor que la temperatura nominal del aislamiento de los
conductores no conectados a tierra.

REGLA 030-022. SECCIÓN DE LOS CONDUCTORES NEUTROS

Sustento

El conductor neutro de un sistema es un conductor portador de corriente, y debe ser

dimensionado para llevar la carga desbalanceada del sistema. En caso del neutro de
una acometida, el conductor debe además de transportar la corriente de falla, por lo
que la capacidad del neutro de la acometida está acotada por las reglas que
dimensionan el sistema de tierra tanto como por las Reglas Generales para los
conductores neutros.
Propósito
Fundamentalmente se requiere que el conductor neutro tenga suficiente capacidad
para transportar la carga desbalanceada del sistema. Se puede aplicar un factor de
demanda del 70% para aquella porción de la carga desbalanceada que exceda los 200
A, pero no se permite la reducción de la capacidad del conductor neutro para la porción
de la carga constituida por lámparas de descarga de alumbrado. Si bien el Código no
menciona específicamente a las armónicas, éstas pueden producir calentamiento en el
conductor neutro. Las armónicas causadas por cierto tipo de cargas no lineales, por
ejemplo:
 computadoras personales
 impresoras
 controles de motores de velocidad variable
 cierto tipo de alumbrado de descarga
Deben tenerse en cuenta al dimensionar el conductor neutro. Además, se requiere que
el conductor neutro de acometida no sea menor de 4 mm².

REGLA 030-024. CONDUCTOR NEUTRO COMÚN

INSTALACIONES ELÉCTRICAS I – 2021 7

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

Sustento y Propósito
Puede utilizarse un neutro común bajo determinadas circunstancias, pero se requiere
que todos los conductores de los alimentadores involucrados con el neutro común
estén contenidos en la misma caja o cubierta, si la cubierta es de metal, permitiéndose
en ese caso un neutro común para un conjunto de dos o tres alimentadores
monofásicos de 2 conductores, o para un conjunto de dos alimentadores trifásicos de
4 conductores.

REGLA 030-026. INSTALACIÓN DEL CONDUCTOR NEUTRO

Sustento
Es deseable que se planteen algunos requerimientos para la instalación eléctrica del
conductor neutro, cuando éste sea necesario en un circuito de acometida, alimentador
o circuito derivado.
Propósito
Cuando una acometida, un alimentador o un circuito derivado requieran de un
conductor neutro, éste debe ser instalado en todas las interruptores e interruptores
automáticos cubiertos, y en todos los centros de distribución asociados al circuito.
Cuando un conductor neutro entra a un interruptor o centro de distribución, se requiere
que todas las conexiones sean realizadas en ese elemento, de manera que cualquier
conductor neutro pueda ser desconectado, sin desconectar el resto de conductores
neutros del sistema.

REGLA 030-028. IDENTIFICACIÓN DE CONDUCTORES NEUTROS

CON AISLAMIENTO CON SECCIONES DE HASTA 35 MM 2

Sustento
El conductor neutro, que es generalmente conectado a tierra, debe estar identificado,
de manera de poder ser fácilmente distinguido. También, cuando se instalan los
conductores neutros de diferentes sistemas en la misma canalización, caja o cubierta,
el conductor neutro de cada sistema diferente debe ser fácilmente distinguido, de
manera de evitar sobrecargas u otras solicitaciones innecesarias.
Propósito
Se requiere que todos los conductores neutros aislados de hasta 35 mm² de sección del
mismo sistema, sean identificados mediante una cubierta blanca o gris natural, excepto
en el caso de conductores flexibles, en los que uno o más resaltos o lomos en toda su
longitud, pueden servir como el medio de identificación. Se requiere las cubiertas de los
otros conductores presenten una coloración continua que contraste con la del conductor
identificado, o en el caso de cordones flexibles, no presenten resaltos. Se requiere
igualmente que cuando se instalan en la misma canalización, caja o cubierta de
cualquier tipo de conductores neutros de hasta 35 mm² de sección de sistemas
diferentes, el conductor neutro de uno de los sistemas debe tener una cubierta blanca
o gris natural, mientras que el resto de los conductores neutros de los otros sistemas
deben tener además de la cubierta blanca o gris natural con una tira coloreada o de
color diferente para cada sistema. Para evitar confusiones con los conductores de enlace
equipotencial y de puesta a tierra, no debe utilizarse el color verde para las tiras
coloreadas.

INSTALACIONES ELÉCTRICAS I – 2021 8

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

REGLA 030-030. IDENTIFICACIÓN DE CONDUCTORES NEUTROS

CON AISLAMIENTO CON SECCIONES MAYORES DE 35MM 2

Sustento y Propósito
La Regla 030-030 sirve para el mismo propósito que la Regla 030-028 pero se aplica a
conductores con secciones mayores de 35 mm². Se da como alternativa a la
identificación continua, que los extremos de cada tramo de conductor sean
adecuadamente marcados o etiquetados en el momento de la instalación, para proveer
una fácil identificación.

REGLA 030-032. IDENTIFICACIÓN DE CONDUCTORES NEUTROS

CON AISLAMIENTO DE TIPO MINERAL

Sustento y Propósito
Desde que no es factible técnicamente hasta la fecha proveer una identificación continua
a los cables de tipo MI durante su fabricación, se requiere que los extremos de cada
tramo de conductor sean adecuadamente marcados o etiquetados en el momento de la
instalación, de manera que puedan ser fácilmente distinguidos.

REGLA 030-034. EMPLEO DE CONDUCTORES IDENTIFICADOS

Sustento
En la medida que un conductor es identificado para indicar que es un conductor puesto
a tierra y que usualmente está conectado al neutro del sistema eléctrico, se requieren
algunas consideraciones especiales y algunas restricciones en su aplicación.

Propósito
Punto 1: Se requiere que un conductor identificado no sea utilizado como un conductor
no identificado a menos que se trate de instalaciones con cables blindados, cables con
chaqueta de aluminio o cables con chaqueta no metálica, en los que el conductor
identificado pueda volverse permanentemente no identificado mediante el pintado o
tratado por otro medio adecuado, de cada porción del cable en donde los conductores
componentes se han vuelto accesibles por la remoción de la cubierta externa del cable.
Punto 2: Se requiere que el conductor identificado de un cable blindado, de un cable
con chaqueta de aluminio o un cable con chaqueta no metálica, cuando se utiliza como
retorno entre el interruptor y la salida que controla, no se necesita volverlo no
identificado como se especifica en el punto, si las conexiones son realizadas de manera
que se utilice un conductor no identificado como retorno desde el interruptor a la salida.
Punto 4: Se requiere que la continuidad de un conductor identificado en un circuito
derivado multiconductor, sea independiente de las conexiones de los dispositivos, tales
como portalámparas, tomacorrientes o balastos, de manera que los dispositivos puedan
ser desconectados o removidos sin interrumpir la continuidad del conductor identificado.

030 – 036. COLOR DE LOS CONDUCTORES

Sustento

INSTALACIONES ELÉCTRICAS I – 2021 9

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

Es deseable que hubiera un código de colores de conductores de alcance universal, en

vez de diversas variaciones, para evitar las confusiones y proveer mayor seguridad.
Propósito
En los puntos (1) y (2): Se indica que los conductores de puesta a tierra y de enlace
equipotencial aislados, tengan un acabado externo continuo ya sea verde o verde con
una o más franjas amarillas. Sin embargo, si los conductores tienen secciones mayores
de 35 mm² pueden ser etiquetados y marcados de manera permanente con un color
verde o verde con una o más franjas amarillas en cada extremo y en cada punto donde
el conductor sea accesible o visible.
En el punto (3): Se indica que cuando se requieran circuitos codificados por colores, los
conductores de la fase A o de la fase R sean de color rojo, los de la fase B o la fase S
sean de color negro, los de la fase C o la fase T sean de color azul y los conductores
neutros sean de color blanco o gris natural solamente, o con franjas coloreadas cuando
haya más de un sistema instalado en la misma canalización, caja o cubierta.

030 – 038. EMPLEO DE CABLES DE FUERZA PORTÁTILES

Sustento y propósito
1. Se permite emplear cables de fuerza portátiles para:
a. Equipos eléctricos que deben ser movidos de un sitio a otro; y
b. El alambrado de grúas y elevadores; y
c. La conexión de equipo estacionario para facilitar su intercambio; y
d. La conexión de componentes eléctricos entre los cuales es necesario un movimiento
relativo; y
e. La conexión de equipos usados en conjunción con carros movibles de parques de
diversiones.
2. Los cables de fuerza portátiles no deben ser usados:
a. Como sustitutos del alambrado fijo de estructuras, y no deben ser:
i. Permanentemente asegurados a cualquier miembro estructural; 0
ii. Tendidos a través de agujeros en paredes, cielos rasos o pisos de estructuras
permanentes; o
iii. Tendidos a través de vanos de puertas, ventanas o aberturas similares de estructuras
permanentes; o
b. Sometidos a temperaturas superiores a la temperatura nominal del cable, o a
temperaturas suficientemente bajas como para ser capaces de originar daños en el
aislamiento o la cubierta exterior del cable.

REGLA 030-040. CAPACIDAD DE CORRIENTE DE LOS CABLES DE

FUERZA PORTÁTILES

Sustento y propósito
Esta regla especifica las capacidades de corriente de varias secciones de cables de
fuerza portátiles de acuerdo a los que se especifica en la Tabla 12A. De acuerdo a las
Reglas 030-004 y 030-014, se requiere que los conductores para realizar el enlace
equipotencial y los conductores neutros de un conjunto de tres o más conductores de
un sistema balanceado, no sean considerados como conductores portadores de

INSTALACIONES ELÉCTRICAS I – 2021 10

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

corriente, al evaluar las capacidades de corriente. La Tabla 12B proporciona los factores
de corrección para temperaturas ambiente entre 10 °C y 50 °C, que deben ser aplicados
al determinar la capacidad de corriente de un cable de fuerza portátil. También la Tabla
12A proporciona los factores de corrección a ser empleados cuando los cables de fuerza
portátiles son devanados sobre un carrete con una o más capas.

BIBLIOGRAFÍA

 Ministerio de Energía y Minas. (2006). Código Nacional de

Electricidad. Perú: Congreso de La República del Perú.
 A. Madrid Vicente. (2020). Instalaciones eléctricas residenciales.
España: Otrelec.
 Omega. (2010). Aplicaciones y ventajas de los cables con aislamiento
mineral en procesos críticos. 10 de junio, de Omega Sitio web:
https://bit.ly/3iUU0bU
 Inteco. (2007). Instalaciones eléctricas en edificios. Parte 5: Selección e
instalación de los materiales eléctricos. 25 de noviembre, de Inteco Sitio
web: https://bit.ly/3xsLu8b

INSTALACIONES ELÉCTRICAS I – 2021 11

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

ANEXOS
TABLAS

INSTALACIONES ELÉCTRICAS I – 2021 12

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 13

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 14

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 15

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 16

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 17

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 18

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 19

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

Tabla 11. Parte B - Cables para artefactos

INSTALACIONES ELÉCTRICAS I – 2021 20

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

Tabla 11. Parte B - Cables para artefactos

Tabla 12. Capacidad de corriente permisible en A Basada en temperaturas ambiente

de 30°C

INSTALACIONES ELÉCTRICAS I – 2021 21

 ESCUELA DE INGENIERÍA ELÉCTRICA – UNMSM

INSTALACIONES ELÉCTRICAS I – 2021 22

 MATRIZ DE CONSISTENCIA

“ESTUDIO DE LOS CONDUCTORES PARA INSTALACIONES ELÉCTRICAS DENTRO DELCÓDIGO NACIONAL DE ELECTRICIDAD”

PROBLEMA OBJETIVOS HIPÓTESIS VARIABLES TIPO DE

INVESTIGACIÓN

Problema principal Objetivo General Hipótesis General Variable independiente 1. Tipo de investigación
El conocimiento pleno del
¿Cuál es la importancia de Indicar la importancia de Código Nacional de Electricidad X: CNE Descriptivo
conocer lo que nos dice el conocer lo que nos dice el
Código Nacional de acerca de los conductores será
Código Nacional de importante para una instalación
Indicadores:
Electricidad acerca de los 2. Nivel de investigación
Electricidad acerca de los en un predio.
conductores en nuestro país?
conductores. X1=Descripción del tipo
de conductor Descriptivo, aplicativo
Problemas secundarios Hipótesis secundarias y cuasi experimental.
1. ¿Cuáles son las normas Objetivos secundarios
X2=Evaluación dentro de
precisas a tener en cuenta 1. Señalar y precisar las 1. Existen normas precisas para
en la instalación de las normas.
normas para las diversas cada una de los diversos usos
diversos usos en un de los conductores dentro de 3. Diseño
predio? aplicaciones de los Variable dependiente
conductores dentro de un predio.
Descriptivo
2. ¿Cuáles son los efectos de un predio. Y: Identificación del tipo
un desconocimiento del 2. Existen varios efectos de conductor 4. Instrumentos de
CNE sobre los 2. Determinar los efectos generados por el recolección de datos
conductores? desconocimiento del CNE Indicadores:
que generan el
debido al mal empleo de los Y1=La potencia Técnicas:
desconocimiento del
CNE acerca de los
conductores a corto, mediano entregada. Visual y documental
o largo plazo. Y2=Tipo de carga Bibliográficas
conductores.
alimentada. Virtual.

INSTALACIONES ELÉCTRICAS I – 2021 33
