INFORME DE INSPECCIÓN Y DIAGNOSTICO

INSTALACIÓN ELÉCTRICA Fecha: 15/04/2017
Versión: 01

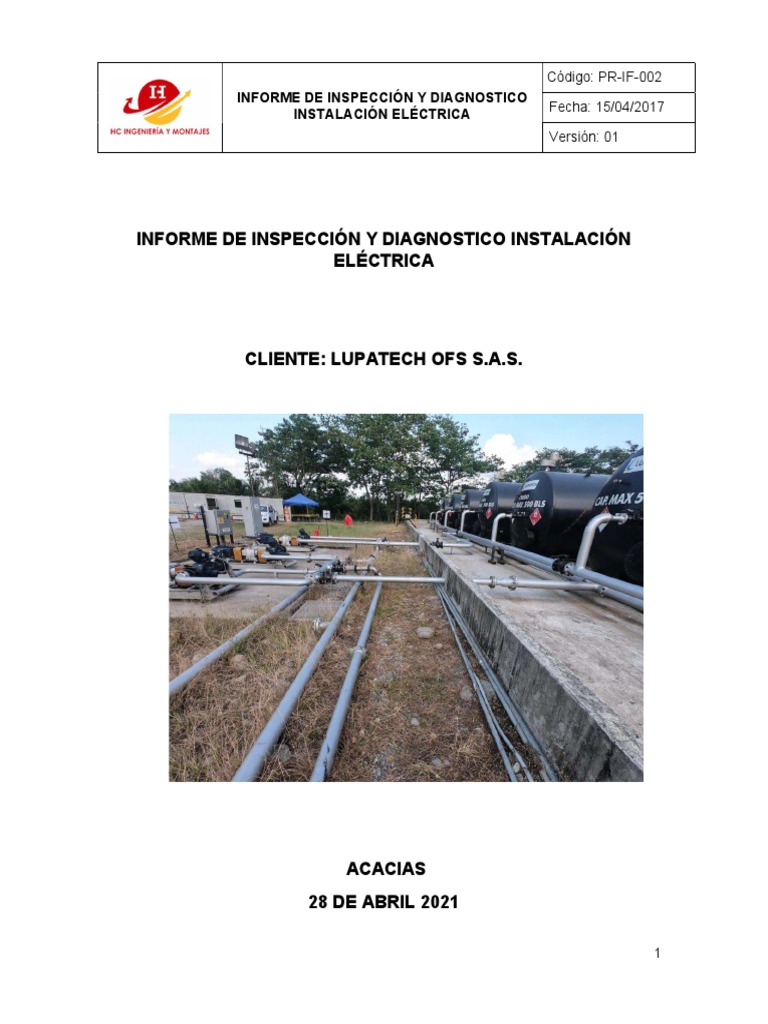

INFORME DE INSPECCIÓN Y DIAGNOSTICO INSTALACIÓN

ELÉCTRICA
CLIENTE: LUPATECH OFS S.A.S.
ACACIAS
28 DE ABRIL 2021
1
Código: PR-IF-002
Versión: 01
Tabla de contenido
1. Objeto.................................................................................................................... 3
2. Alcance ................................................................................................................. 3
3. Descripción de las actividades ........................................................................... 4
4. Inspección y verificación de cumplimiento ........................................................ 4
4.1. Inspección visual áreas comunes................................................................ 4
4.1.1. Sistema de apantallamiento ............................................................. 4
4.1.2. Sistema de puesta a tierra ............................................................... 5
4.1.3. Portería y cerramientos.................................................................... 5
4.1.5. Contenedores oficinas ..................................................................... 7
4.2. Inspección visual área de generadores y transformadores.......................... 7
4.2.1. Variadores, generadores y transformadores .................................... 7
4.2.2. Tablero de potencia TP de 75kW .................................................. 10
4.3. Inspección visual instalaciones del área de crudo ..................................... 14
4.3.1. Bombas de crudo blackmer ........................................................... 14
4.3.2. Tanques GB01, GB02 y tanques de almacenamiento.................... 15
4.3.3. Estructura y pasarelas ................................................................... 17
4.3.4. Tablero de variadores y de distribución #1 (bombas blackmer) ..... 17
4.4. Inspección visual instalaciones del área de crudo ..................................... 21
4.4.1. Bombas de nafta IHM, ROTO JET, E HIDROMAC ....................... 21
4.4.2. Tableros de variadores y distribución #2 ....................................... 25
4.4.3. Área de facilidades mecánicas y separadores ............................... 27
4.4.4. Estructuras y pasarelas ................................................................. 28
5. Conclusiones...................................................................................................... 29
2
Código: PR-IF-002
Versión: 01
1. OBJETO
En este informe se detallan las condiciones en las que se encuentra el sistema eléctrico y de
instrumentación de la planta de crudo ubicada en el clúster nueva esperanza en zona de influencia
del municipio de Guamal Meta, en el cual se realiza la inspección y verificación de cada una de sus
áreas y componentes con la finalidad de identificar condiciones de riesgo y no conformidades con
base al reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de agosto 30 de
2013, la norma técnica colombiana NTC 2050 código eléctrico colombiano y NTC 4552 protección
contra rayos. Esto con la finalidad de entregar al cliente las recomendaciones y opciones de mejora
de las instalaciones buscando optimizar la calidad y seguridad del personal y de los procesos que
allí se realizan.
2. ALCANCE
Servicio de inspección y evaluación de las condiciones físicas, de operatividad y seguridad de los

componentes eléctricos, así como las condiciones de los cerramientos y puesta a tierra de las
diferentes áreas de la planta (área de portería, área de nafta, área de crudo, área de generadores y
transformadores, entre otras). en las cuales se encuentran subáreas nombrados así:
 Áreas comunes.
o Sistema de apantallamiento.
o Sistema de puesta a tierra.
o Portería y cerramientos.
o Contenedores oficinas.
 Área de generadores y transformadores.
o Variadores, Transformadores y Generadores.
o Tablero de potencia TP de 75kW.
 Área de crudo.
o Bombas de crudo blackmer.
o Tanques GB01, GB02 y de almacenamiento.
o Estructuras y pasarelas.
o Tableros de variadores y distribución #1 (bombas blackmer).
 Área de nafta.
o Bombas nafta IHM, Roto jet e hidromac.
o Tableros de variadores y distribución #2 (bombas de nafta).
o Área de facilidades mecánicas y separadores.
o Estructuras y pasarelas.
3
Código: PR-IF-002
Versión: 01
3. DESCRIPCION DE LAS ACTIVIADES
Se realiza socialización de las actividades con el personal involucrado y se establecen las

condiciones de seguridad y salud en el trabajo para dar inicio al recorrido de inspección y recolección
de información en cada una de las áreas, también se toma registro fotográfico de las observaciones
y novedades encontradas.
4. INSPECCIÓN Y VERIFICACIÓN DE CUMPLIMIENTO
4.1. INSPECCIÓN VISUAL AREAS COMUNES.
4.1.1. SISTEMA DE APANTALLAMIENTO.
Durante la inspección visual, no se evidencia un sistema dedicado para el apantallamiento y

protección a rayos. Según RETIE en su artículo 10, solicita el “Análisis de nivel de riesgo por rayos
y medidas de protección contra rayos”.
Recomendaciones: Identificar o realizar el diseño y análisis del sistema de apantallamiento de la

planta. Basado en este diseño se debe seguir la construcción e implementación del mismo.
La protección se debe basar en al en la aplicación de un Sistema Integral, enfocado a mitigar los

riesgos asociados con la exposición directa e Indirecta a los Rayos; para ello se debe emplear el
método de la esfera para garantizar el cubrimiento y protección del área.
4
Código: PR-IF-002
Versión: 01
4.1.2. SISTEMA DE PUESTA A TIERRA.
Se evidencia que el sistema de puesta a tierra de la planta, se encuentra distribuido en dos zonas
no equipotencializadas, cada una de estas zonas es tomada de un único pozo de inspección lo cual
puede generar riesgos ya que, al cortar la salida de dicho pozo de inspección, todo el sistema
quedaría conectado a un sistema de tierra flotante y no a un punto de tierra efectivo. Según RETIE
en su artículo 10, solicita el “Cálculo del sistema de puesta a tierra “.
Recomendaciones: Equipotencializar el sistema de puesta a tierra e incluir un sistema de

redundancia al sistema principal adicionando triadas y mallas que permitan dicha redundancia.
Se debe tener un estudio o diseño del Sistema de Puesta a Tierra la cual debe ser inferior a 10
Ohmios; Toda Instalación Eléctrica tiene que disponer de un Sistema de Puesta a Tierra (SPT), para
evitar que personas entren en contacto con la misma, tanto en el Interior como en el exterior, con el
fin de evitar que estas sean sometidas a tensiones de paso y de contacto o transferidas y que
superen los umbrales de soportabilidad del ser humano cuando se presente una falla.
4.1.3. PORTERIA Y CERRAMIENTOS
5
Código: PR-IF-002
Versión: 01
No conformidad: La estructura de la puerta de ingreso, cerramiento perimetral y pórtico del área de

generadores y transformadores de la planta no cuenta con conexión al sistema de puesta a tierra, y
no se evidencia interconexión entre sus paneles.
Todas las carcasas, mallas o masas de equipos deben contar con conexión a tierra, que protejan a
las personas frente a las corrientes de fuga.
No conformidad: La estructura del cerramiento o pórtico no cuenta con señalización de riesgo

eléctrico y nivel de tensión, así como señalización del uso de elementos de protección personal para
trabajo en instalaciones eléctricas.
Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

agosto 30 de 2013), Artículo 6.1.1 símbolo de riesgo eléctrico y 6.2.1 Señalización de seguridad.
Son de obligatoria aplicación los símbolos gráficos, según normas IEC-60617, ANCI Y32 IEEE; el
objetivo de estas señales de seguridad, es transmitir mensajes de prevención, prohibición o
información en forma clara, precisa y de fácil entendimiento para todos, en una zona en la que se
ejecutan trabajos eléctricos o en zonas de operación de máquinas, equipos o instalaciones que
conlleven un peligro potencial.
Recomendación: Se recomienda realizar el correcto aterrizaje de la portería y demás estructuras

de cerramiento a la malla del sistema de puesta a tierra de la planta y realizar la interconexión de
cada uno de sus paneles a la misma.
Recomendación: Se evidencia presencia de semovientes en el área circundante a la cerca
6
Código: PR-IF-002
Versión: 01
perimetral de la planta, se recomienda inspección frecuente en los linderos y mejorar el cerramiento

para evitar el ingreso de los mismos, lo cual puede generar riesgos.
4.1.4. CONTENEDORES OFICINAS
Recomendación: Se recomienda realizar el aterrizaje en al menos dos puntos de los contenedores

y de más estructuras metálicas.
Recomendación: Identificar con símbolo de riesgo eléctrico y nivel de tensión, las acometidas de
los sistemas eléctricos de los contenedores.
4.2. INSPECCIÓN VISUAL AREA DE GENERADORES Y TRANSFORMADORES.
4.2.1. VARIADORES, GENERADORES Y TRANSFORMADORES.
 No conformidad: Se evidencia la presencia los variadores de velocidad de motores expuestos a

la intemperie y que presentan corrosión en alguna parte de sus componentes, estos variadores
cuentan con un grado de protección NEMA3R resistente a la lluvia, pero no a la corrosión.
7
Código: PR-IF-002
Versión: 01
Justificación: Los encerramientos de los gabinetes o tableros (Variadores), deben resistir los
efectos de la humedad y la corrosión. Según normas tales como IEC-60529, IEC-60695-2-11,
IEC-62208, UL-50.
 No conformidad: Se evidencia que los variadores no se encuentran anclados y asegurados

correctamente se encuentran soportado sobre una estructura metálica la cual no está fijada y
asegurada y representa un riesgo al existir la probabilidad de caída del tablero.
 No conformidad: No se evidencia dique o foso para contención de aceite de los transformadores.

agosto 30 de 2013), Artículo 20.25.2 Requisitos de Instalación transformadores.
Para evitar los peligros de propagación de un Incendio ocasionado por un derrame de aceite, se
debe construir un foso o sumidero en el que agreguen varias capas de gravilla que sirvan como
filtro y absorbente para ahogar la combustión.
 No conformidad: Se evidencia que los transformadores no se encuentran conectados al sistema

de puesta a tierra por más de un conductor, para garantizar su redundancia.

8
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia que las bandejas porta-cables no cuentan con la señalización de

riesgo eléctrico ni señalización de nivel de tensión.

agosto 30 de 2013), Artículo 6.3 código de colores para conductores.
 Observación: Se evidencia que el cable para puesta a tierra de las bandejas porta-cables se
encuentra al interior de la misma, pero no se encuentra asegurada de forma adecuada.
Justificación: Norma técnica colombiana NTC 2050 sección 318-7, puesta a tierra de bandejas
portacables y reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de
agosto 30 de 2013), Artículo 20.3 requisito (g) se debe asegurar la equipotencialidad entre las
distintas secciones de la bandeja.
9
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia que la tubería flexible del área de variadores y generadores no

está aterrizada adecuadamente y no cuenta con soporte estructural, se encuentra por el piso de
forma desorganizada.
Justificación: La novedad reportada se justifica basada en el riesgo eléctrico implícito en la

instalación eléctrica, a causa de un posible tropezón o enredamiento al transitar por la zona, se
debe valorar una mejora y señalizar la zona de forma visible, eso como una medida de mitigación
para este riesgo.
4.2.2. TABLERO DE POTENCIA TP DE 75KW.
 No conformidad: Se observa que el tablero no cuenta con señalización símbolo de riesgo

eléctrico ni placa de identificación.
Justificación: (Reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

agosto 30 de 2013), Artículo 20.23.1.4 Rotulado e instructivos tableros de baja tensión.
10
Código: PR-IF-002
Versión: 01
El tablero debe tener adherida de manera clara, permanente y visible, mínimo la siguiente
información, tensión, corriente nominal de alimentación, símbolo eléctrico, rotulado, grado de
protección y otros contenidos en la norma.
 No conformidad: Se evidencia que la cerradura del tablero y los interruptores ubicados en su

interior, no cuentan con facilidades para bloqueo y etiquetado para realizar un sistema de
aislamiento eléctrico seguro SAES. Los tableros no cumplen condiciones seguras de maniobras.
Justificación: Los tableros deben fabricarse de tal manera que las partes energizadas peligrosas
no deben ser accesibles y las partes energizadas accesibles no deben ser peligrosas tanto en la
operación normal como en caso de falla; También debe contener entre otros los Diagramas
Unifilares actualizados.
Recomendación: Debido a la cantidad de inconformidades y a la magnitud de ellas, se

recomienda reemplazar el tablero por un equipo que pueda cumplir con los requisitos mínimos
para garantizar la integridad de las personas y los equipos según lo exigido por RETIE.
 No conformidad: Se evidencia que el tablero no cuenta con dispositivo de protección de

sobretensiones transitorias DPS lo cual pone en riesgo su correcto funcionamiento y la integridad
del personal de mantenimiento o externo que pueda intervenir el mismo.
Justificación: Los dispositivos de protección contra sobretensión transitorias (DPS)están

incluidos y forman parte de los requisitos de las normas aplicables IEC-61643-1, IEC-61643-12
IEEE-C62.41-2, es decir los tableros de distribución de cargas deben tener instalados dispositivos
DPS que actúen como protección básica.
 No conformidad: Se evidencia la ausencia de planos unifilares y de conexionado dentro del

tablero.
Recomendación: Se recomienda suministrar los planos en físico del tablero para que estén
disponibles en caso de requerir una intervención en el mismo, por parte de personal de
mantenimiento o externos.
 No conformidad: Se evidencia que el tablero se encuentra soportado sobre una estructura

metálica la cual no está fijada y asegurada y representa un riesgo al existir la probabilidad de
caída del tablero.
Justificación: Los tableros y equipos que estén energizados deben están debidamente anclados
y fijados a estructuras solidas de tal manera que no estén expuestos a movimientos o
desplazamientos causados por movimientos no deseados tales como movimientos telúricos; es
normativa de ECP.
Recomendación: Realizar el anclaje del tablero en un soporte apto, que permita la sujeción y el
aseguramiento del mismo, siendo capaz de resistir los esfuerzos mecánicos de condiciones
normales del servicio.
11
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia el estado deficiente del cableado del tablero el cual se encuentra
sin marquillado y en algunos puntos de conexión sin código de colores según nivel de tensión, se
observa que no posee canaletas de organización para el cableado representando riesgos que
expongan la integridad física del personal y provocar fallas o daños en los procesos de la planta.

agosto 30 de 2013), Artículo 6.3 código de colores para conductores Artículo 20.23.4 instalación
de celdas y tableros.
12
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencian interruptores y barrajes de tierra con más de un punto de

conexión, lo cual representa un riesgo de calentamiento y corto circuito en el tablero.

agosto 30 de 2013), Artículo 20.23.3 terminales de alambrado, Artículo 20.23.4 instalación de
celdas y tableros.
Recomendación: Se recomienda el reemplazo del barraje de tierra por uno con mayor cantidad
de conexiones disponibles.
Recomendación: Se recomienda el uso de sistemas tipo peine para los interruptores donde se
requieran puentes de conexión tanto en la parte de potencia como la de control según.
 No conformidad: El tablero no cuenta con tapa inferior para llegada de cableado de campo y
alimentación y posee un material tipo espuma de sellado no apta para esta función.

agosto 30 de 2013), Artículo 20.23.4 instalación de celdas y tableros.
Recomendación: Instalar tapa inferior con las perforaciones correspondientes según la cantidad
de ductos de llegada, con todos sus accesorios de sellado y sujeción, aterrizados correctamente.
TRANSFORMADOR SECO DE 45 KVA
 No conformidad: El tablero de potencia cuenta con un transformador de 440 VAC a 220 VAC el
cual se encuentra expuesto a la intemperie y evidencia corrosión y oxido en su encofrado, el cual
no cuenta con protección IP para exteriores, además su sistema de puesta a tierra es deficiente
y representa un riesgo.

13
Código: PR-IF-002
Versión: 01
 No conformidad: El transformador posee una señalización de riesgo eléctrico, la cual se

encuentra en mal estado y no es legible debido a la corrosión

 No conformidad: Se evidencia que el Transformador se encuentra soportado sobre una

estructura metálica la cual no está fijada y asegurada y representa un riesgo al existir la
probabilidad de caída del mismo.
Justificación: Los y equipos que estén energizados deben están debidamente anclados y fijados
a estructuras solidas de tal manera que no estén expuestos a movimientos o desplazamientos
causados por movimientos no deseados tales como movimientos telúricos; es normativa de ECP.
4.3. INSPECCIÓN VISUAL INSTALACIONES DEL AREA DE CRUDO.
4.3.1. BOMBAS DE CRUDO BLACKMER.
 No conformidad: Se evidencian que la carcasa de los motores de las bombas de cargue de

crudo no se encuentran aterrizados.
Justificación: Se debe disponer de un aterrizaje solido a tierra de los motores y equipos, para
evitar que personas entren en contacto y estén expuestos a sobre tensiones y descarga eléctricas
que con lleven a afectar la integridad de las personas.
 No conformidad: No se evidencia el aterrizaje del conduit de alimentación del motor de las

bombas y señalización por código de colores.
Justificación: Norma técnica colombiana NTC 2050 sección 351-9, puesta a tierra, tubo (conduit)
metálico flexible hermético a los líquidos y tubo (conduit) no metálico flexible hermético a los
líquidos.
14
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia sello cortafuego sin compuesto sellante.
Justificación: Norma técnica colombiana NTC 2050 sección 501-5, sellado y drenaje.
4.3.2 TANQUES GB01, GB02 Y TANQUES DE ALMACENAMIENTO.
 No conformidad: Se evidencian tuberías por el suelo las cuales se encuentran cubiertas por
vegetación sin su correspondiente soporte ni accesorios de sujeción.

agosto 30 de 2013), Artículo 20.6.2.2 Requisitos de instalación canalizaciones y tuberías.
 No conformidad: Se evidencia que los perfiles estructurales del skid de los tanques de
almacenamiento no cuentan con barraje de tierra, por lo tanto, se encuentran varias terminales
de conexión conectadas al mismo tornillo, lo cual representa un riesgo de calentamiento y falla
en la continuidad del sistema de puesta a tierra.
 Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

agosto 30 de 2013), Artículo 15 sistema de puesta a tierra.
15
Código: PR-IF-002
Versión: 01
Recomendación: Se recomienda la instalación de un barraje de tierras para cada tanque, el cual

permita aterrizar de forma independiente cada uno de ellos a la malla del sistema de puesta a
tierra.
 No conformidad: La estructura, escaleras y pasarelas de los tanques GB01 y GB02 se

encuentran aterrizados en solo un punto y se encuentran entrelazadas de un tanque a otro.
Recomendación: Se recomienda realizar el aterrizaje de cada tanque a la malla del sistema de

puesta a tierra de forma independiente y redundante, teniendo más de un punto de conexión.
 No conformidad: Se evidencia la ausencia del sistema de apantallamiento en la estructura de

los tanques ya que al ser equipos críticos y de gran altura se requiere la presencia de un
pararrayos en su parte superior.

agosto 30 de 2013), Artículo 10.1.1-d Análisis de nivel de riesgo por rayos y medidas de
protección contra rayos y Articulo 16 protección contra rayos.
Recomendación: Se recomienda realizar la instalación del sistema de apantallamiento de los

tanques con sus respectivos de protección contra rayos.
16
Código: PR-IF-002
Versión: 01
4.3.3. ESTRUCTURA Y PASARELAS.
 No conformidad: Algunas de las estructuras, escaleras o pasarelas del área de crudo no cuentan
con una óptima conexión al sistema de puesta a tierra y se encuentran interconectados a otras
estructuras por un solo conductor sin redundancia.
Recomendación: Se recomienda realizar el aterrizaje de cada pasarela a la malla del sistema

de puesta a tierra de forma independiente y redundante, teniendo más de un punto de conexión.
4.3.4. TABLERO DE VARIADORES Y DE DISTRIBUCIÓN #1 (BOMBAS BLACKMER).
 No conformidad: Se evidencia que los perfiles estructurales del skid de los tableros de
variadores de las bombas de crudo blackmer no cuentan con barraje de tierra, por lo tanto, se
encuentran varias terminales de conexión en el mismo tornillo, lo cual representa un riesgo de
calentamiento y falla en la continuidad del sistema de puesta a tierra.
17
Código: PR-IF-002
Versión: 01

 Observación: No se accedió al interior de los tableros de variadores y arrancadores suaves de

las bombas de crudo blackmer por tratarse de tableros NEMA 7 con aseguramiento por tornillería
y por encontrarse energizados. Debido a esto no es posible realizar la inspección y el aval de
sus conexiones y cumplimiento del Reglamento.
 No conformidad: Se evidencia que los tableros se encuentran soportados sobre estructuras

metálicas las cuales no están fijadas ni aseguradas y representan un riesgo al existir la
probabilidad de caída de los tableros.
Recomendación: Realizar el anclaje del tablero en un soporte apto, que permita la sujeción, el
aseguramiento y la conexión al sistema de puesta a tierra del mismo, siendo capaz de resistir los
esfuerzos mecánicos de condiciones normales del servicio.
18
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia que la cerradura del tablero está partida y este se encuentra
cerrado apoyándose en un trozo de tubo para asegurar el cierre del mismo, y no cuenta con
facilidades para bloqueo y etiquetado para realizar un sistema de aislamiento eléctrico seguro
SAES por lo tanto no es funcional y representa un riesgo.

 No conformidad: Se deben mejorar las señalizaciones de riesgo eléctrico y nivel de tensión,

normalizando el etiquetado y llevándolo a un estándar.
Justificación: (Reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que los interruptores y elementos ubicados en su interior, no

cuentan con facilidades para bloqueo y etiquetado para realizar un sistema de aislamiento
eléctrico seguro SAES.
 No conformidad: Se evidencia que el tablero no cuenta con dispositivo de protección de

sobretensiones transitorias DPS lo cual pone en riesgo su correcto funcionamiento y la integridad
del personal de mantenimiento o externo que pueda intervenir el mismo.

tablero.
Recomendación: Se recomienda suministrar los planos en físico del tablero para que estén
disponibles en caso de requerir una intervención en el mismo, por parte de personal de
mantenimiento o externos.
sin marquillado ni rotulado en algunos de sus componentes y puntos de conexión sin código de
colores según nivel de tensión, se observa que no posee canaletas de organización para el
19
Código: PR-IF-002
Versión: 01
cableado representando riesgos que expongan la integridad física del personal y provocar fallas
o daños en los procesos de la planta.

agosto 30 de 2013), Artículo 6.3 código de colores para conductores Artículo 20.23.4 instalación
de celdas y tableros.
 No conformidad: Se evidencian interruptores y barrajes de tierra con más de un punto de

conexión, lo cual representa un riesgo de calentamiento y corto circuito en el tablero.

agosto 30 de 2013), Artículo 20.23.3 terminales de alambrado, Artículo 20.23.4 instalación de
celdas y tableros.
 No conformidad: Se evidencian 2 barrajes de tierra sin señalizar, los cuales no poseen símbolos
de tierra y no se esclarece si se encuentran, lo cual representa un riesgo de calentamiento y falla


Recomendación: Se recomienda el reemplazo de los 2 barrajes de tierra por uno solo con mayor
cantidad de conexiones disponibles.
 No conformidad: El tablero no cuenta con tapa inferior para llegada de cableado, el cual no se
encuentra marquillado ni posee los accesorios necesarios y tiene un material tipo espuma de
sellado no apto para esta función.
20
Código: PR-IF-002
Versión: 01

agosto 30 de 2013), Artículo 20.23.4 instalación de celdas y tableros.
Recomendación: Instalar tapa inferior con las perforaciones correspondientes según la cantidad
de ductos de llegada, con todos sus accesorios de sellado y sujeción, aterrizados correctamente.
4.4. INSPECCIÓN VISUAL INSTALACIONES DEL AREA DE NAFTA.
4.4.1. BOMBAS DE NAFTA IHM ROTO JET E HIDROMAC.
 No conformidad: Se evidencia que los perfiles estructurales del skid de las bombas de nafta
IHM, roto jet e hidromac no cuentan con barraje de tierra, por lo tanto, se encuentran varias
terminales de conexión en el mismo tornillo, lo cual representa un riesgo de calentamiento y falla
 No conformidad: Se evidencian tuberías y canaletas por el suelo las cuales se encuentran

cubiertas por vegetación sin su correspondiente soporte ni accesorios de sujeción.

21
Código: PR-IF-002
Versión: 01
 No conformidad: La estructura del cerramiento de las bombas roto jet no cuenta con señalización
de riesgo eléctrico y nivel de tensión, así como señalización del uso de elementos de protección
personal para trabajo en instalaciones eléctricas.

Son de obligatoria aplicación los símbolos gráficos, según normas IEC-60617, ANCI Y32 IEEE;
el objetivo de estas señales de seguridad, es transmitir mensajes de prevención, prohibición o
información en forma clara, precisa y de fácil entendimiento para todos, en una zona en la que se
ejecutan trabajos eléctricos o en zonas de operación de máquinas, equipos o instalaciones que
conlleven un peligro potencial.
 No conformidad: Se evidencian que la carcasa de los motores de las bombas no se encuentra

aterrizados.
22
Código: PR-IF-002
Versión: 01
Justificación: Se debe disponer de un aterrizaje solido a Tierra de los Motores y equipos, para
evitar que personas entren en contacto y estén expuestos a sobre tensiones y descarga eléctricas
que con lleven a afectar la integridad de las personas.
 No conformidad: No se evidencia el aterrizaje del conduit de alimentación del motor de las

bombas y señalización por código de colores.
Justificación: Norma técnica colombiana NTC 2050 sección 351-9, puesta a tierra, tubo (conduit)
metálico flexible hermético a los líquidos y tubo (conduit) no metálico flexible hermético a los
líquidos.
 No conformidad: Se evidencia que el sello cortafuego se encuentra pintado lo cual limita su
continuidad de puesta a tierra y no contiene compuesto sellante.
Justificación: Norma técnica colombiana NTC 2050 sección 501-5, sellado y drenaje.
 No conformidad: Se evidencia que los perfiles estructurales del skid de las bombas de nafta no
cuentan con barraje de tierra, por lo tanto, se encuentran varias terminales de conexión en el
mismo tornillo, lo cual representa un riesgo de calentamiento y falla en la continuidad del sistema
de puesta a tierra.
23
Código: PR-IF-002
Versión: 01
 No conformidad: Se evidencia que la estructura de cerramiento de las bombas roto jet se

encuentran obstruyendo un pozo de inspección del sistema de puesta a tierra los cuales deben
estar libres.

 Observación: dentro del cerramiento de las bombas roto jet se evidencia la presencia de
reflectores para los cuales se debe garantizar que cumplan con la clasificación de área de su
ubicación y grado de protección para exteriores.
24
Código: PR-IF-002
Versión: 01
4.4.2. TABLEROS DE VARIADORES Y DISTRIBUCIÓN #2.
 No conformidad: Se evidencia que los tableros se encuentran soportados sobre estructuras

metálicas las cuales no están fijadas ni aseguradas y representan un riesgo al existir la
probabilidad de caída de los tableros.
 No conformidad: Se deben mejorar las señalizaciones de riesgo eléctrico y nivel de tensión,

normalizando el etiquetado y llevándolo a un estándar.
 No conformidad: Se evidencia que los interruptores y elementos ubicados en su interior, no

cuentan con facilidades para bloqueo y etiquetado para realizar un sistema de aislamiento
eléctrico seguro SAES.

tablero.
sin marquillado ni rotulado en algunos de sus componentes y puntos de conexión sin código de
25
Código: PR-IF-002
Versión: 01
colores según nivel de tensión, se observa que no posee canaletas de organización para el
cableado representando riesgos que expongan la integridad física del personal y provocar fallas
o daños en los procesos de la planta.
 No conformidad: Se evidencian interruptores donde su instalación mecánica (fijación a la placa

de montaje), no es la adecuada y presenta alto riesgo. El interruptor principal, es utilizado como
bornera de paso y a su vez tiene cargas con circulación de corriente en sentido contrario al su
correcto funcionamiento.
Recomendación: Hacer las correcciones a las observaciones en busca del cumplimiento de lo

exigido por RETIE en su anexo general 9 0708 de agosto 30 de 2013, en su articulo 20.23.1
tableros de baja tensión.
No conformidades: Para el tablero de distribución #2 no cuenta con tapa inferior para llegada
de cableado, el cual no se encuentra marquillado ni posee los accesorios necesarios y tiene un
material tipo espuma de sellado no apto para esta función. Este está expuesto a la intemperie, y
no se evidencia grado de protección. La envolvente presenta perforaciones laterales sin su debida
protección, las canaletas que se encuentran instaladas presentan sobreocupación y no tienen su
tapa de protección. El cableado esta desorganizado y con falta de marcación.

26
Código: PR-IF-002
Versión: 01
4.4.3. AREA DE FACILIDADES MECANICAS Y SEPARADORES.
 No conformidad: Se evidencia que los perfiles estructurales del skid de los separadores no
cuentan con barraje de tierra, por lo tanto, se encuentran varias terminales de conexión
conectadas al mismo tornillo, lo cual representa un riesgo de calentamiento y falla en la
continuidad del sistema de puesta a tierra.

 No conformidad: Se evidencian bandejas porta-cables que no cuentan con la señalización de

riesgo eléctrico ni señalización de nivel de tensión y poseen el cable para puesta a tierra al interior
de la misma, pero no se encuentra asegurada de forma adecuada.
27
Código: PR-IF-002
Versión: 01

agosto 30 de 2013), Artículo 6.3 código de colores para conductores.
Justificación: Norma técnica colombiana NTC 2050 sección 318-7, puesta a tierra de bandejas
portacables y reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de
agosto 30 de 2013), Artículo 20.3 requisito (g) se debe asegurar la equipotencialidad entre las
distintas secciones de la bandeja.
 No conformidad: Se evidencian tuberías por el suelo las cuales se encuentran cubiertas por
vegetación sin su correspondiente soporte ni accesorios de sujeción.

4.4.4. ESTRUCTURAS Y PASARELAS.
 No conformidad: Algunas de las estructuras, escaleras o pasarelas del área de nafta no cuentan
con una óptima conexión al sistema de puesta a tierra y se encuentran interconectados a otras
estructuras por un solo conductor sin redundancia.
Recomendación: Se recomienda realizar el aterrizaje de cada pasarela a la malla del sistema

de puesta a tierra de forma independiente y redundante, teniendo más de un punto de conexión.
28
Código: PR-IF-002
Versión: 01
5. CONCLUSIONES
Los hallazgos reportados en este informe, muestran las desviaciones que se tienen en las
Instalaciones Eléctricas del clúster Nueva Esperanza, las cuales están generando Riesgo a las
personas y equipos.
Se recomienda implementar de forma inmediata medidas de mitigación al riesgo encontrado, para

que la operatividad del sistema sea aceptable; lo anterior se fundamenta en los Requerimientos
Generales de la Instalaciones Eléctricas que hace el RETIE artículo 10, el cual establece los
requisitos mínimos para la Certificación RETIE de una Instalación eléctrica, a continuación se
describen.
10.1.1 DISEÑO DE LAS INSTALACIONES ELÉCTRICAS
Toda instalación eléctrica a la que le aplique el RETIE, debe contar con un diseño realizado por un
profesional o profesionales legalmente competentes para desarrollar esa actividad. El diseño podrá
ser detallado o simplificado según el tipo de instalación.
10.1.1 Diseño Detallado: El Diseño detallado debe ser ejecutado por profesionales de la ingeniería
cuya especialidad esté relacionada con el tipo de obra a desarrollar y la competencia otorgada por
su matrícula profesional, conforme a las Leyes 51 de 1986 y 842 de 2003. Las partes involucradas
con el diseño deben atender y respetar los derechos de autor y propiedad intelectual de los diseños.
La profundidad con que se traten los temas dependerá de la complejidad y el nivel de riesgo asociado
al tipo de instalación y debe contemplar los ítems que le apliquen de la siguiente lista:
a. Análisis y cuadros de cargas iniciales y futuras, incluyendo análisis de factor de potencia y

armónicos.
b.Análisis de coordinación de aislamiento eléctrico.
c.Análisis de cortocircuito y falla a tierra.
d. Análisis de nivel de riesgo por rayos y medidas de protección contra rayos.
e.Análisis de riesgos de origen eléctrico y medidas para mitigarlos.
f.Análisis del nivel tensión requerido.
g. Cálculo de campos electromagnéticos para asegurar que, en espacios destinados a actividades
rutinarias de las personas, no se superen los límites de exposición definidos en la Tabla 14.1
h. Cálculo de transformadores incluyendo los efectos de los armónicos y factor de potencia en la
carga.
i.Cálculo del sistema de puesta a tierra.
j. Cálculo económico de conductores, teniendo en cuenta todos los factores de pérdidas, las cargas
resultantes y los costos de la energía.
k. Verificación de los conductores, teniendo en cuenta el tiempo de disparo de los interruptores, la
corriente de cortocircuito de la red y la capacidad de corriente del conductor de acuerdo con la norma
IEC 60909, IEEE 242, capítulo 9 o equivalente.
l.Cálculo mecánico de estructuras y de elementos de sujeción de equipos.
m. Cálculo y coordinación de protecciones contra sobrecorrientes. En baja tensión se permite la
coordinación con las características de limitación de corriente de los dispositivos según IEC 60947-
2 Anexo A.
n. Cálculos de canalizaciones (tubo, ductos, canaletas y electroductos) y volumen de encerramientos
(cajas, tableros, conduletas, etc.).
o. Cálculos de pérdidas de energía, teniendo en cuenta los efectos de armónicos y factor de potencia.
29
Código: PR-IF-002
Versión: 01
p.Cálculos de regulación.
q.Clasificación de áreas.
r.Elaboración de diagramas unifilares.
s.Elaboración de planos y esquemas eléctricos para construcción.
t. Especificaciones de construcción complementarias a los planos, incluyendo las de tipo técnico de
equipos y materiales y sus condiciones particulares.
u.Establecer las distancias de seguridad requeridas.
v. Justificación técnica de desviación de la NTC 2050 cuando sea permitido, siempre y cuando no
comprometa la seguridad de las personas o de la instalación.
w. Los demás estudios que el tipo de instalación requiera para su correcta y segura operación, tales como
condiciones sísmicas, acústicas, mecánicas o térmicas.
30

Informe

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe

Cargado por

Copyright:

Formatos disponibles

Código: PR-IF-002

INFORME DE INSPECCIÓN Y DIAGNOSTICO

INFORME DE INSPECCIÓN Y DIAGNOSTICO INSTALACIÓN

CLIENTE: LUPATECH OFS S.A.S.

Servicio de inspección y evaluación de las condiciones físicas, de operatividad y seguridad de los

3. DESCRIPCION DE LAS ACTIVIADES

Se realiza socialización de las actividades con el personal involucrado y se establecen las

4. INSPECCIÓN Y VERIFICACIÓN DE CUMPLIMIENTO

4.1. INSPECCIÓN VISUAL AREAS COMUNES.

4.1.1. SISTEMA DE APANTALLAMIENTO.

Durante la inspección visual, no se evidencia un sistema dedicado para el apantallamiento y

Recomendaciones: Identificar o realizar el diseño y análisis del sistema de apantallamiento de la

La protección se debe basar en al en la aplicación de un Sistema Integral, enfocado a mitigar los

4.1.2. SISTEMA DE PUESTA A TIERRA.

Recomendaciones: Equipotencializar el sistema de puesta a tierra e incluir un sistema de

4.1.3. PORTERIA Y CERRAMIENTOS

No conformidad: La estructura de la puerta de ingreso, cerramiento perimetral y pórtico del área de

No conformidad: La estructura del cerramiento o pórtico no cuenta con señalización de riesgo

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

Recomendación: Se recomienda realizar el correcto aterrizaje de la portería y demás estructuras

Recomendación: Se evidencia presencia de semovientes en el área circundante a la cerca

perimetral de la planta, se recomienda inspección frecuente en los linderos y mejorar el cerramiento

4.1.4. CONTENEDORES OFICINAS

Recomendación: Se recomienda realizar el aterrizaje en al menos dos puntos de los contenedores

4.2. INSPECCIÓN VISUAL AREA DE GENERADORES Y TRANSFORMADORES.

4.2.1. VARIADORES, GENERADORES Y TRANSFORMADORES.

 No conformidad: Se evidencia la presencia los variadores de velocidad de motores expuestos a

 No conformidad: Se evidencia que los variadores no se encuentran anclados y asegurados

 No conformidad: No se evidencia dique o foso para contención de aceite de los transformadores.

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que los transformadores no se encuentran conectados al sistema

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que las bandejas porta-cables no cuentan con la señalización de

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que la tubería flexible del área de variadores y generadores no

Justificación: La novedad reportada se justifica basada en el riesgo eléctrico implícito en la

4.2.2. TABLERO DE POTENCIA TP DE 75KW.

 No conformidad: Se observa que el tablero no cuenta con señalización símbolo de riesgo

Justificación: (Reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que la cerradura del tablero y los interruptores ubicados en su

Recomendación: Debido a la cantidad de inconformidades y a la magnitud de ellas, se

 No conformidad: Se evidencia que el tablero no cuenta con dispositivo de protección de

Justificación: Los dispositivos de protección contra sobretensión transitorias (DPS)están

 No conformidad: Se evidencia la ausencia de planos unifilares y de conexionado dentro del

 No conformidad: Se evidencia que el tablero se encuentra soportado sobre una estructura

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencian interruptores y barrajes de tierra con más de un punto de

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

TRANSFORMADOR SECO DE 45 KVA

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: El transformador posee una señalización de riesgo eléctrico, la cual se

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 No conformidad: Se evidencia que el Transformador se encuentra soportado sobre una

4.3. INSPECCIÓN VISUAL INSTALACIONES DEL AREA DE CRUDO.

4.3.1. BOMBAS DE CRUDO BLACKMER.

 No conformidad: Se evidencian que la carcasa de los motores de las bombas de cargue de

 No conformidad: No se evidencia el aterrizaje del conduit de alimentación del motor de las

 No conformidad: Se evidencia sello cortafuego sin compuesto sellante.

4.3.2 TANQUES GB01, GB02 Y TANQUES DE ALMACENAMIENTO.

Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

 Justificación: (reglamento técnico de instalaciones eléctricas RETIE anexo general 9 0708 de

Recomendación: Se recomienda la instalación de un barraje de tierras para cada tanque, el cual
