Relevadores de protección
Monitores de voltaje.

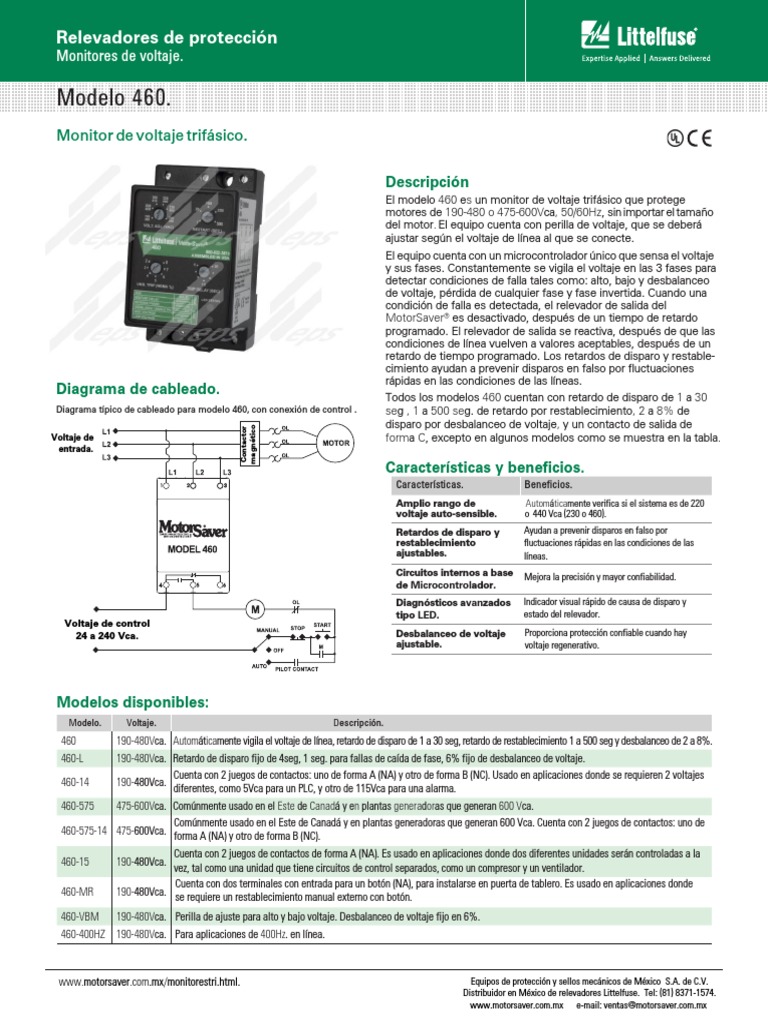

Modelo 460.
Monitor de voltaje trifásico.
Descripción
El modelo 460 es un monitor de voltaje trifásico que protege
motores de 190-480 o 475-600Vca, 50/60Hz, sin importar el tamaño
del motor. El equipo cuenta con perilla de voltaje, que se deberá
ajustar según el voltaje de línea al que se conecte.
El equipo cuenta con un microcontrolador único que sensa el voltaje
y sus fases. Constantemente se vigila el voltaje en las 3 fases para
detectar condiciones de falla tales como: alto, bajo y desbalanceo
de voltaje, pérdida de cualquier fase y fase invertida. Cuando una
condición de falla es detectada, el relevador de salida del
MotorSaver® es desactivado, después de un tiempo de retardo
programado. El relevador de salida se reactiva, después de que las
condiciones de línea vuelven a valores aceptables, después de un
retardo de tiempo programado. Los retardos de disparo y restable-
cimiento ayudan a prevenir disparos en falso por fluctuaciones
rápidas en las condiciones de las líneas.
Diagrama de cableado. Todos los modelos 460 cuentan con retardo de disparo de 1 a 30
Diagrama típico de cableado para modelo 460, con conexión de control . seg , 1 a 500 seg. de retardo por restablecimiento, 2 a 8% de
disparo por desbalanceo de voltaje, y un contacto de salida de
magnético
Contactor
Voltaje de forma C, excepto en algunos modelos como se muestra en la tabla.
entrada.
Características y beneficios.
Características. Beneficios.
Amplio rango de Automáticamente verifica si el sistema es de 220
voltaje auto-sensible. o 440 Vca (230 o 460).
Retardos de disparo y Ayudan a prevenir disparos en falso por
restablecimiento fluctuaciones rápidas en las condiciones de las
ajustables. líneas.
Circuitos internos a base Mejora la precisión y mayor confiabilidad.
de Microcontrolador.
Diagnósticos avanzados Indicador visual rápido de causa de disparo y
tipo LED. estado del relevador.
Voltaje de control
24 a 240 Vca. Desbalanceo de voltaje Proporciona protección confiable cuando hay
ajustable. voltaje regenerativo.
Modelos disponibles:
Modelo. Voltaje. Descripción.
460 190-480Vca. Automáticamente vigila el voltaje de línea, retardo de disparo de 1 a 30 seg, retardo de restablecimiento 1 a 500 seg y desbalanceo de 2 a 8%.
460-L 190-480Vca. Retardo de disparo fijo de 4seg, 1 seg. para fallas de caída de fase, 6% fijo de desbalanceo de voltaje.
Cuenta con 2 juegos de contactos: uno de forma A (NA) y otro de forma B (NC). Usado en aplicaciones donde se requieren 2 voltajes
460-14 190-480Vca.
diferentes, como 5Vca para un PLC, y otro de 115Vca para una alarma.
460-575 475-600Vca. Comúnmente usado en el Este de Canadá y en plantas generadoras que generan 600 Vca.
Comúnmente usado en el Este de Canadá y en plantas generadoras que generan 600 Vca. Cuenta con 2 juegos de contactos: uno de
460-575-14 475-600Vca. forma A (NA) y otro de forma B (NC).
Cuenta con 2 juegos de contactos de forma A (NA). Es usado en aplicaciones donde dos diferentes unidades serán controladas a la
460-15 190-480Vca.
vez, tal como una unidad que tiene circuitos de control separados, como un compresor y un ventilador.
Cuenta con dos terminales con entrada para un botón (NA), para instalarse en puerta de tablero. Es usado en aplicaciones donde
460-MR 190-480Vca. se requiere un restablecimiento manual externo con botón.
460-VBM 190-480Vca. Perilla de ajuste para alto y bajo voltaje. Desbalanceo de voltaje fijo en 6%.
460-400HZ 190-480Vca. Para aplicaciones de 400Hz. en línea.
www.motorsaver.com.mx/monitorestri.html. Equipos de protección y sellos mecánicos de México S.A. de C.V.
Distribuidor en México de relevadores Littelfuse. Tel: (81) 8371-1574.
www.motorsaver.com.mx e-mail: ventas@motorsaver.com.mx
Relevadores de protección
Monitores de voltaje.
Modelo 460
Especificaciones
-20° a 70°C (-4° a 158°F).
Frecuencia: 50/60Hz.
-40° a 80°C (-40° a 176°F).
Bajo voltaje (% del valor sel.) 6 Watts.
Disparo: 90% ±1%. IP20, NEMA 1 (dedos seguros).-
Restablecimiento: Humedad relativa: 10 a 95%, sin-condensar por IEC 68-2-3.
93% ±1%.
4.5 in.-lbs.
Alto voltaje (% del valor sel.)
Disparo: Tipo de cable. Cable o alambre cal. 12-20 AWG, uno por terminal.
110%±1%.
Restablecimiento: 107% ±1%.
Pruebas estándar que pasa
Descarga electrostática (ESD) IEC 61000-4-2, nivel 3, 4kV en contactos, 8 kV al
Desbalanceo de voltaje (NEMA).
aire.
Disparo: 2-8% ajustable.
Restablecimiento: Del valor selecc. menos 1% (5-8%). Inmunidad a radio frecuencia
radiada 150 MHz, 10V/m.
Del valor selecc. menos 0.5% (2-4%).
Exposición a transitorios
rápidos IEC 61000-4-4, nivel 3, 3.5kV en contactos de
Modelo 460L. 6% fijo (4.5% restablecimiento).
entrada y control.
Picos de voltaje
Retardo de disparo.
IEC: IEC 61000-4-5, nivel 3, 4kV entre líneas; nivel 4,
Bajo, alto y desbalanceo de voltaje. 1 a 30 seg. ajustable.
4kV de línea-a-tierra.
Modelo 460L. 4 seg. fijo.
ANSI/IEEE: C62.41 del compilado de picos de onda a un nivel
Falla de fase (>15% VUB): 1 seg. fijo.
de 6kV entre líneas.
Prueba de alto potencial. Cumple con UL508 (2 x rango V +1,000V por 1
Retardo de disparo.
1 a 500 seg. ajustable. minuto).
Después de una falla.
Marcas de seguridad
Después de una pérdida completa
1 a 500 seg. ajustable. UL UL508 (archivo #E68520).
de energía.
CE IEC 60947-6-2.
Encapsulado. Policarbonato.
Rango de contactos de salida.
Dimensiones. Al 88.9 mm (3.5”); An 52.9 mm (2.08”);
Forma C.
Pr 59.69 mm (2.35”).
Contacto piloto: 480VA @ 240Vca, B300.
Propósitos generales: 10A @ 240Vca.
Peso. 0.7 lb. (11.2 oz., 317.51 g).
Forma A y forma B Método de instalación. Riel DIN de 35 mm o sobre platina (con tornillos
Contacto piloto: 360VA @ 240Vca, B300. #6 u #8).
Propósitos generales: 8A@ 240Vca. Modelo 460-MR
(restablecimiento manual). Se rquiere de botón externo NA.
